mrubyのメモリ使用状況を確認

mruby on YABMではnewlibを使っていて、mallocの為に以下のような_sbrkを用意しています。

void *
_sbrk (incr)
     int incr;
{
   static char * heap_end = _end;
   char *        prev_heap_end;

   prev_heap_end = heap_end;
   heap_end += incr;

   return (void *) prev_heap_end;
}

mruby @ 7333713のadmbm(MIPS32)のmain.elfをobjdump -Dでheap_endを確認してみます。

800caa90 <heap_end.1855>:
800caa90:       800d9c40        lb      t5,-25536(zero)

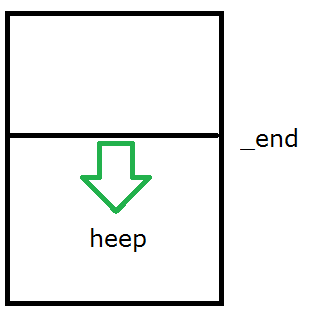

初期値の_endはリンカースクリプトを元にldが値を入れてくれます。

ここを見ればどれくらい使っているかわかります。

urjtagで見てみます。

jtag> cable UsbBlaster
Connected to libftd2xx driver.
jtag> detect
IR length: 5
Chain length: 1
Device Id: 00000000000000000000000000000001 (0x00000001)
  Unknown manufacturer! (00000000000) (/Users/hiroki/Develop/Device/OpenSrouce/urjtag-2018.09/urjtag/MANUFACTURERS)
jtag> include admtek/adm5120/adm5120
ImpCode=01000001010000000100000000000000 41404000
EJTAG version: 2.6
EJTAG Implementation flags: R4k DINTsup ASID_8 NoDMA MIPS32
Processor entered Debug Mode.
jtag> print
 No. Manufacturer              Part                 Stepping Instruction          Register
-------------------------------------------------------------------------------------------------------------------
   0                                                         EJTAG_DATA           EJDATA

Active bus:
*0: EJTAG compatible bus driver via PrAcc (JTAG part No. 0)
        start: 0x00000000, length: 0x20000000, data width: 8 bit
        start: 0x20000000, length: 0x20000000, data width: 16 bit
        start: 0x40000000, length: 0x20000000, data width: 32 bit
jtag> peek 0x400caa90
URJ_BUS_READ(0x400caa90) = 0x800E6000 (2148425728)

Processor entered Debug Modeでmrubyは止まります。

メモリは0x40000000で見えてるようなので、そのアドレスで見てみました。

hello.rbを実行して0xe6000-0xd9c40=50112バイトのようです。

OpenOCD

El CapitanのOpenOCD 0.10.0でも見てみます。

adm.cfg

set _CHIPNAME adm5120
set _CPUTAPID 0x00000001

jtag newtap $_CHIPNAME cpu -irlen 5 -expected-id $_CPUTAPID

set _TARGETNAME $_CHIPNAME.cpu
target create $_TARGETNAME mips_m4k -endian little -chain-position $_TARGETNAME

実行します。

$ src/openocd -f ft232h.cfg -f adm.cfg
Open On-Chip Debugger 0.10.0
Licensed under GNU GPL v2
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
adapter speed: 15000 kHz
Info : auto-selecting first available session transport "jtag". To override use 'transport select <transport>'.
adm5120.cpu
Info : ftdi: if you experience problems at higher adapter clocks, try the command "ftdi_tdo_sample_edge falling"
Info : clock speed 15000 kHz
Info : JTAG tap: adm5120.cpu tap/device found: 0x00000001 (mfg: 0x000 (<invalid>), part: 0x0000, ver: 0x0)

telnetしてみてみました。

Open On-Chip Debugger
> halt
target halted in MIPS32 mode due to debug-request, pc: 0x8009f3b4
> mdw 0x800caa90
0x800caa90: 800ed000
> reg
===== mips32 registers
(0) r0 (/32): 0x00000000
(1) r1 (/32): 0x00800000
(2) r2 (/32): 0x00000001
(3) r3 (/32): 0x000007D0
(4) r4 (/32): 0x00000057
(5) r5 (/32): 0x800D9DB0
(6) r6 (/32): 0x000003E9
(7) r7 (/32): 0x00000000
(8) r8 (/32): 0x0000003F
(9) r9 (/32): 0x00000026
(10) r10 (/32): 0x0000007C
(11) r11 (/32): 0x0000002A
(12) r12 (/32): 0x0000003A
(13) r13 (/32): 0x00000021
(14) r14 (/32): 0x000000F5
(15) r15 (/32): 0x0000001C
(16) r16 (/32): 0x8009FCC8
(17) r17 (/32): 0xAB625776
(18) r18 (/32): 0xA8CA9596
(19) r19 (/32): 0x00000000
(20) r20 (/32): 0x00000000
(21) r21 (/32): 0x800E3840
(22) r22 (/32): 0x800D9DB0
(23) r23 (/32): 0x0000002F
(24) r24 (/32): 0x000000B2
(25) r25 (/32): 0x8009F360
(26) r26 (/32): 0x00000014
(27) r27 (/32): 0x807FFC50
(28) r28 (/32): 0x807F2D30
(29) r29 (/32): 0x807FFD78
(30) r30 (/32): 0x00000008
(31) r31 (/32): 0x8009F3BC
(32) status (/32): 0x00008001
(33) lo (/32): 0x0297C1E0
(34) hi (/32): 0x00000000
(35) badvaddr (/32): 0x8AE08183
(36) cause (/32): 0x90808000
(37) pc (/32): 0x8009F3B4
(38) f0 (/32): 0x00000000
(39) f1 (/32): 0x00000000
(40) f2 (/32): 0x00000000
(41) f3 (/32): 0x00000000
(42) f4 (/32): 0x00000000
(43) f5 (/32): 0x00000000
(44) f6 (/32): 0x00000000
(45) f7 (/32): 0x00000000
(46) f8 (/32): 0x00000000
(47) f9 (/32): 0x00000000
(48) f10 (/32): 0x00000000
(49) f11 (/32): 0x00000000
(50) f12 (/32): 0x00000000
(51) f13 (/32): 0x00000000
(52) f14 (/32): 0x00000000
(53) f15 (/32): 0x00000000
(54) f16 (/32): 0x00000000
(55) f17 (/32): 0x00000000
(56) f18 (/32): 0x00000000
(57) f19 (/32): 0x00000000
(58) f20 (/32): 0x00000000
(59) f21 (/32): 0x00000000
(60) f22 (/32): 0x00000000
(61) f23 (/32): 0x00000000
(62) f24 (/32): 0x00000000
(63) f25 (/32): 0x00000000
(64) f26 (/32): 0x00000000
(65) f27 (/32): 0x00000000
(66) f28 (/32): 0x00000000
(67) f29 (/32): 0x00000000
(68) f30 (/32): 0x00000000
(69) f31 (/32): 0x00000000
(70) fcsr (/32): 0x00000000
(71) fir (/32): 0x00000000
> resume

実行を継続できるので、任意のタイミングで何度でも確認できます。

MIPSが扱えるgdbがあればシンボルでも確認できますが、用意するのが大変です。
