IOUSBのサンプルプログラム

Mac OS XのIOUSBFamilyのサンプルプログラムにUSBNotification Exampleというものがあります。

このアプリは2003年くらいに作られて、EZ-USB(FX2じゃないオリジナル)をターゲットにしたプログラムです。

EZ-USBは初期のUSB内蔵8051系ワンチップマイコンで、今みたいにフラッシュは無くて、機能させるにはUSBからプログラムをRAMにダウンロードして実行するかI2CのEEPROMにプログラムを入れておいてRAMにロードするかのどちらかになりました。RAMにロードしたプログラムは電源が切れると消えるので、再度ダウンロードする必要があります。

このサンプルプログラムではUSBのデバイスの認識とファームウエアの転送して、ファームウエアのデバイスを再認識して、ファームウエアへのデータ転送をおこなっています。

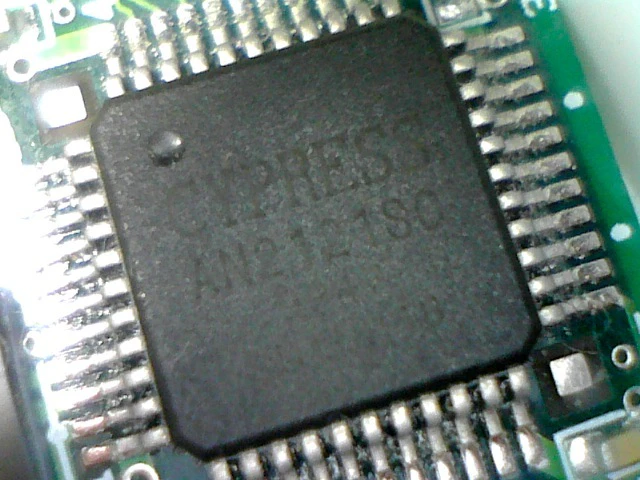

手元にちょうど通信用ケーブルで使われていたEEPROMをはがしたEZ-USBがあったので試してみました。

Mac OS XのユーザランドのUSBアプリケーションはlibusbを使っている物が多いですが、素のIOUSBってどんな物か確認してみたいと思ったのも動機の一つです。

そのままでは動かなかったので、プログラムの修正は以下の通りです。

• kOurProductIDを8193から8497に変更
• RawDeviceAdded()のGetDeviceReleaseNumber()のチェックを外す

これでビルドしてコマンドラインで実行してEZ-USBを接続すると以下のようなログがでます。

bash-3.2$ ./USBNotificationExample
Looking for devices matching vendor ID=1351 and product ID=8497
Raw device added.
Raw device removed.
Bulk test device added.
Interface found.
Interface class 255, subclass 0
Interface has 14 endpoints.
pipeRef 1: direction out, transfer type bulk, maxPacketSize 64
pipeRef 2: direction out, transfer type bulk, maxPacketSize 64
pipeRef 3: direction out, transfer type bulk, maxPacketSize 64
pipeRef 4: direction out, transfer type bulk, maxPacketSize 64
pipeRef 5: direction out, transfer type bulk, maxPacketSize 64
pipeRef 6: direction out, transfer type bulk, maxPacketSize 64
pipeRef 7: direction out, transfer type bulk, maxPacketSize 64
pipeRef 8: direction in, transfer type interrupt, maxPacketSize 64
pipeRef 9: direction in, transfer type bulk, maxPacketSize 64
pipeRef 10: direction in, transfer type bulk, maxPacketSize 64
pipeRef 11: direction in, transfer type bulk, maxPacketSize 64
pipeRef 12: direction in, transfer type bulk, maxPacketSize 64
pipeRef 13: direction in, transfer type bulk, maxPacketSize 64
pipeRef 14: direction in, transfer type bulk, maxPacketSize 64
Async event source added to run loop.
Async write complete.
Wrote "Bulk I/O Test" (13 bytes) to bulk endpoint
Async bulk read complete.
Read "Bulk I/O Test" (13 bytes) from bulk endpoint

EZ-USBのファームウエアはbulktest.cの中に入っていておそらくCypressのSDKに入っていたバイナリをそのまま使っていると思われます。このファームウエアはエンドポイント0x02(pipeRef:2)で受け取ったデータを、バイト毎にビット反転して、エンドポイント0x82(pipeRef:9)で返してきます。

USB Probeでファームが書き込まれてディスクリプタが変わるのが確認できます。

同期と非同期のbulkへの書き込み読み込みコードが入っていてUSE_ASYNC_IOをdefineすると非同期での処理になります。

同じくEZ-USBをターゲットにしたファーム書き込みコードもサンプルで用意されていますが、使い勝手がわるかったので、ちょっといじってここに置いてあります。FX2対応も入っています。

FX2用の類似のテストプログラムはCypressからAN74505として提供されています。

AN74505をlibusbからIOUSBに書き換えてみました。ファームのダウンロード機能も入れてあります。雪豹で確認しました。
