PlatformIOでLPC812

今月初めに秋月電子でLPC812の取り扱いが始まったようです。DIPではないですが130円と安価なので良いのではないでしょうか。

PlatformIOでLチカしてみました。

トラ技のLPC810基板のコネクタ(LPC-LINK2)と同じで、接続は以下のようにしました。

コネクタ	LPC812	信号
1	15	VCC
2	7	SWDIO
3	6	SWDCLK
8	16	GND

$ mkdir lpc812_lchika
$ cd lpc812_lchika
$ pio init --board lpc812

コードはこんな風にしてみました。最初main.cでファイル作ったらビルド通らなくて、ちょっとはまりました。mbedはC++で拡張子をcppにする必要がありました。

src/main.cpp

#include "mbed.h"

DigitalOut myled(P0_7);  // 17Pin

int main() {
    while(1) {
        myled = 1;
        wait(0.2);
        myled = 0;
        wait(0.2);
    }
}

ビルドしてみます。

$ pio run

デフォルトのtarget uploadは使えないので、出来上がった.pioenvs/lpc812/firmware.binをswddudeのディレクトリにコピーして焼いてみます。

$ source/release/swddude -programmer um232h -flash firmware.bin -fix_lpc_checksum

一度電源を落とします。

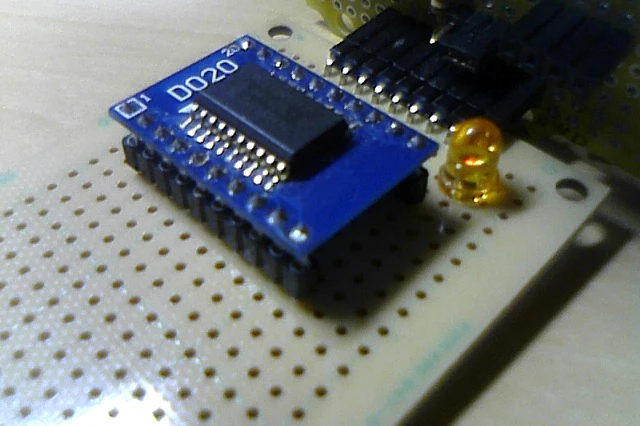

Lチカできました。

2021/12追記：現在のLPCのライプラリは大きくなりLPC812では入らなくなっているので、platformio.iniを

[env:lpc812]
platform = nxplpc@3.5.0
board = lpc812
framework = mbed

のようにすると良いです。
