はじめに
量子機械学習 PennyLane を使う上で、量子回路を図示するのは最初に一歩となりますので、その方法について紹介します。
このページの例は google colab 上で再現できます。
ご本家の例
qml.drawer.use_style という関数が定義されていて、この使い方のサンプルの下記のページに書かれています。
import pennylane as qml
qml.drawer.use_style('black_white')
@qml.qnode(qml.device('lightning.qubit', wires=(0,1,2,3)))
def circuit(x, z):
qml.QFT(wires=(0,1,2,3))
qml.Toffoli(wires=(0,1,2))
qml.CSWAP(wires=(0,2,3))
qml.RX(x, wires=0)
qml.CRZ(z, wires=(3,0))
return qml.expval(qml.PauliZ(0) @ qml.PauliZ(2))
fig, ax = qml.draw_mpl(circuit)(1.2345,1.2345)
fig.show()

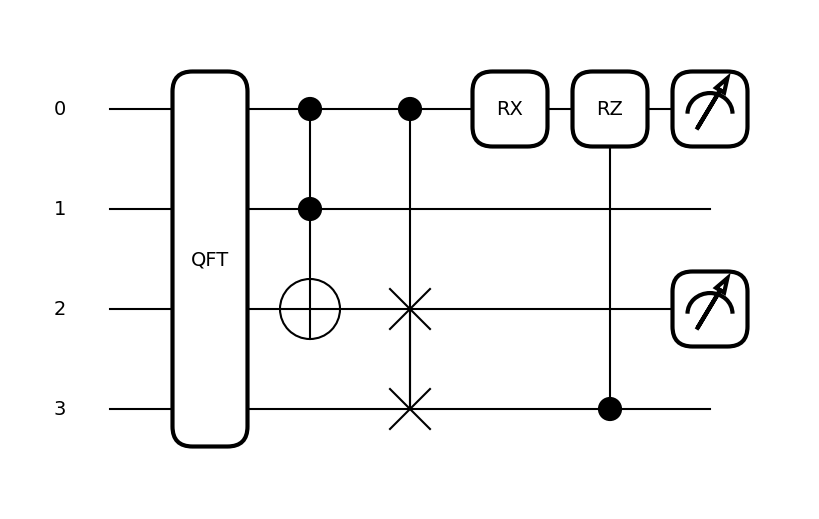

基本的にはこれを使えばOKです。次のような図が生成されます。
スタイルと見た目の関係
いくつかのスタイルが用意されているので、その一覧をここでは紹介します。
用意されているスタイルは、
# 使用可能なスタイルを確認する
qml.drawer.available_styles()
('black_white',
'black_white_dark',
'sketch',
'pennylane',
'sketch_dark',
'solarized_light',
'solarized_dark',
'default')
の8つあります(2023.9.25時点)。
これらを、
import pennylane as qml
for style in qml.drawer.available_styles():
qml.drawer.use_style(style)
@qml.qnode(qml.device('lightning.qubit', wires=(0,1,2,3)))
def circuit(x, z):
qml.QFT(wires=(0,1,2,3))
qml.Toffoli(wires=(0,1,2))
qml.CSWAP(wires=(0,2,3))
qml.RX(x, wires=0)
qml.CRZ(z, wires=(3,0))
return qml.expval(qml.PauliZ(0) @ qml.PauliZ(2))
fig, ax = qml.draw_mpl(circuit)(1.2345,1.2345)
ax.set_title(style)
fig.savefig(style+".png")
fig.show()
を実行して、図を生成します。

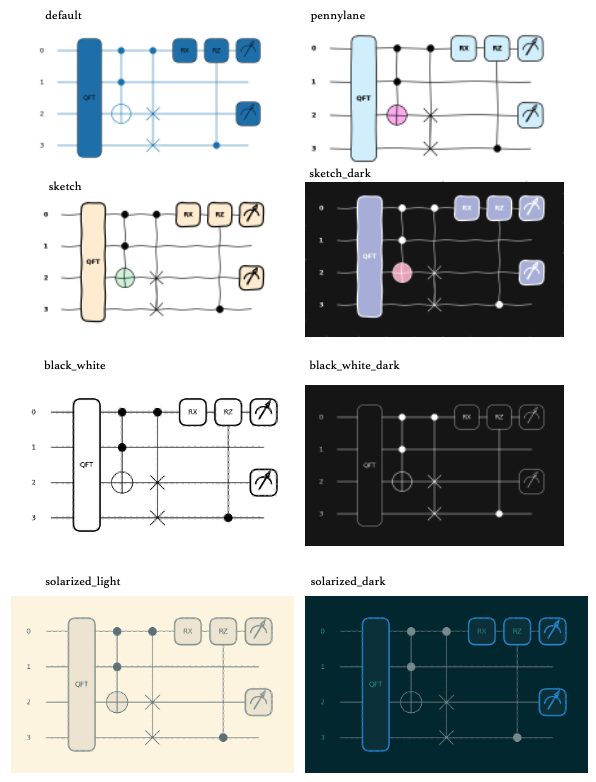

結果を整理すると、下記のようなスタイルと図の関係になりますので、好きなデザインでプロットしましょう。
