【OCI クラウド移行ガイド】 AWSとOCIをプライベートDNSピアリングで相互参照してみた

Last updated at Posted at 2023-11-19

OCIクラウド移行ガイドとは

オンプレミスやAWSなど、複数のプラットフォームからOracle Cloud Infrastructureへの移行プロジェクトに取り組んでいるクラウドエンジニア(@araidon,@kazunishi,@yama6)による、OCI移行手順をまとめたシリーズ記事です。
各回、サンプルワークロードから対象サービスを取り上げ、移行手順をガイドいたします。
まとめ記事は以下になります。

移行したいサンプルワークロード

日々の業務でよく目にするサービスを中心に、サンプルワークロードとしてまとめてみました。このシリーズでは、主にAWSからの移行を取り上げます。
このワークロードは、ユーザがログインして、Web上で写真を共有するWebサービスをイメージしています。


移行するサービス:Amazon VPC内のリソース群

今回は下記記事の続編として、VPCとVCNのDNS相互参照の手順をガイドします。

相互DNS参照(相互ドメイン名解決)は、異なるクラウドプラットフォームや異なるネットワーク環境において、複数のドメインやサービスがお互いに名前解決を行えるようにするための仕組みです。これにより、異なるクラウド環境やネットワーク間でのシームレスな通信や連携が可能になります。

移行方式


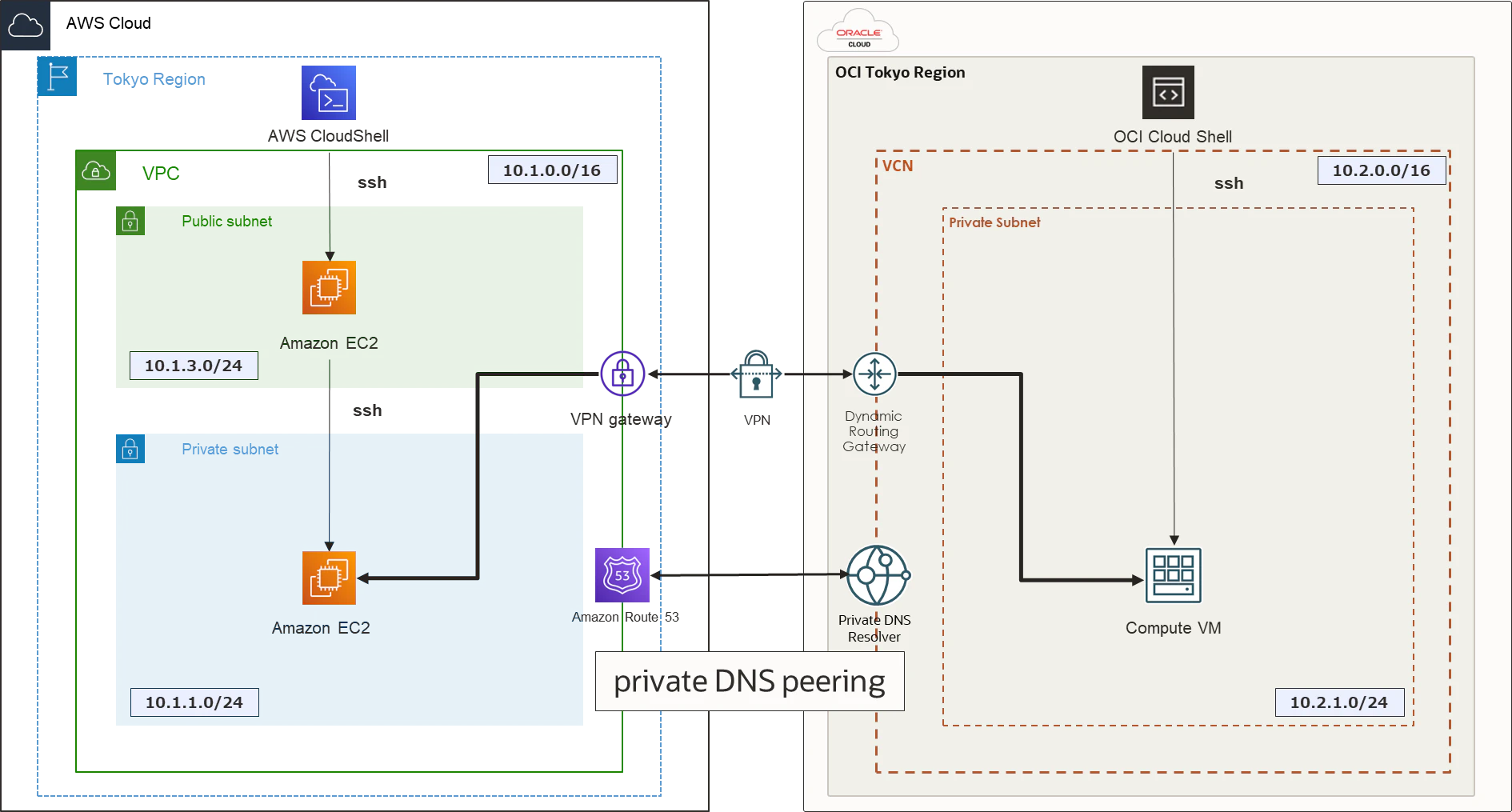

AWSのVPCとOCIのVCN間でプライベートDNSピアリング接続を作成します。
OCIでは、VCNから直接アクセス可能なプライベートDNSリゾルバが提供されています。
この機能により、異なるクラウドプラットフォームのDNSと連携し、DNSクエリの転送ルール(リゾルバ・ルール)に基づき名前解決を行うことができます。

作成後、AWSのプライベートサブネットにあるEC2と、OCIのプライベートサブネットにあるComputeVMのそれぞれが持つ内部FQDN(AWSで言うプライベートIP DNS名)に対してpingを送り合って相互参照を確認します。

前提条件

前提条件は、前述した記事でAWSとOCI間でVPN接続が確立されていることです。
IPアドレスはそのまま引き継いで記事を作成しているので、VPN接続から作成される方はご参照ください。
また、Amazon EC2,OCI ComputeVMのプライベートIPアドレスに対してpingが通ることを確認してください。

Amazon EC2→OCI Compute

[ec2-user@ip-10-1-1-66 ~]$ ping 10.2.1.214
PING 10.2.1.214 (10.2.1.214) 56(84) bytes of data.
64 bytes from 10.2.1.214: icmp_seq=1 ttl=61 time=5.23 ms
64 bytes from 10.2.1.214: icmp_seq=2 ttl=61 time=5.03 ms
64 bytes from 10.2.1.214: icmp_seq=3 ttl=61 time=5.09 ms
64 bytes from 10.2.1.214: icmp_seq=4 ttl=61 time=5.12 ms
64 bytes from 10.2.1.214: icmp_seq=5 ttl=61 time=6.56 ms

OCI Compute→Amazon EC2

[opc@toaws-instance ~]$ ping 10.1.1.66
PING 10.1.1.66 (10.1.1.66) 56(84) bytes of data.
64 bytes from 10.1.1.66: icmp_seq=1 ttl=125 time=4.89 ms
64 bytes from 10.1.1.66: icmp_seq=2 ttl=125 time=5.24 ms
64 bytes from 10.1.1.66: icmp_seq=3 ttl=125 time=4.73 ms
64 bytes from 10.1.1.66: icmp_seq=4 ttl=125 time=4.89 ms
64 bytes from 10.1.1.66: icmp_seq=5 ttl=125 time=4.93 ms

移行手順

  1. ドメイン名の確認
  2. OCI Private DNSリゾルバの設定
  3. Amazon Route 53 Resolverの設定
  4. OCI Private DNS リゾルバ・ルールの設定
  5. Amazon Route 53 リゾルバ・ルールの設定
  6. OCIセキュリティリストとAWS セキュリティグループの設定
  7. 疎通確認

1. ドメイン名の確認

のちの設定、疎通確認で必要となるリソースのドメイン名を確認します。

1-1. VPCとVCNのDNS ドメイン名確認

まずは、AWS,OCIそれぞれで仮想ネットワークのDNS名を確認します。

1-1-1. VPCのDNS ドメイン名確認

VPCの画面から、DHCP オプションセットをクリックします。

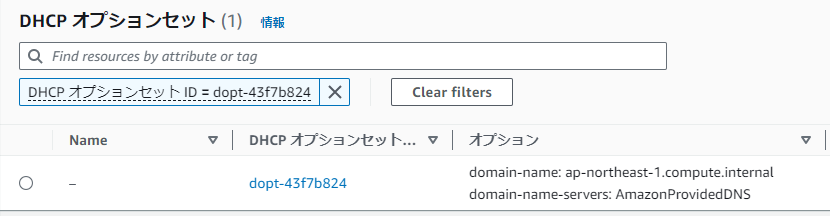

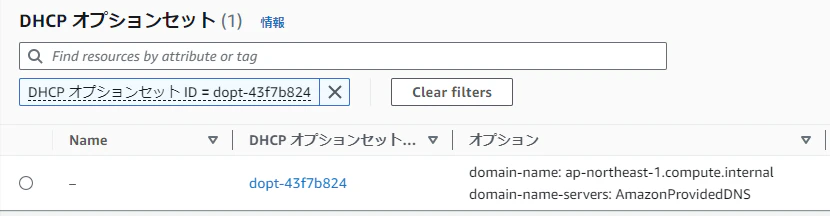

domain-nameを確認します。
ここに表示されるドメイン "ap-northeast-1.compute.internal" が、VPCのDNSドメインになります。


米国東部(バージニア北部)リージョンでは、domain-nameが"ec2.internal"になります。

1-1-2. VCNのDNS ドメイン名確認

ネットワーキング>仮想クラウド・ネットワークから、仮想クラウド・ネットワークの詳細画面に遷移します。


DNSドメイン名を確認します。
ここに表示されるドメイン "testvcn.oraclevcn.com" が、VCNのDNSドメイン名になります。

1-2. Computeリソースのドメイン名確認

次に、Computeリソースのドメイン名を確認します。
本トピックの最後に、DNS設定前にホスト名(FQDN)での接続ができない状態であることを確認します。

1-2-1. Amazon EC2のドメイン名確認

EC2>インスタンスから、インスタンス概要画面に遷移します。
プライベートIP DNS名を参照します。


1-2-2. OCI Computeリソースのドメイン名確認

コンピュート>インスタンスから、インスタンスの詳細画面に遷移します。


内部FQDNの表示ラベルをクリックし、表示されたドメイン名を確認します。

それぞれのドメイン名に対してpingコマンドを実行します。

Amazon EC2→OCI Compute

[ec2-user@ip-10-1-1-66 ~]$ ping toaws-instance.testprisubnet.testvcn.oraclevcn.com
ping: toaws-instance.testprisubnet.testvcn.oraclevcn.com: Name or service not known

OCI Compute→Amazon EC2

[opc@toaws-instance ~]$ ping ip-10-1-1-66.ap-northeast-1.compute.internal
ping: ip-10-1-1-66.ap-northeast-1.compute.internal: Name or service not known

どちらも"Name or service not known"と表示され、ホスト名では疎通ができないことがわかります。

2. OCI Private DNSリゾルバの設定

Private DNSリゾルバを設定していきます。
VCNの詳細画面から、DNSリゾルバのラベルをクリックします。


プライベート・リゾルバの詳細画面に遷移します。


画面左の「リソース」から、「エンドポイント」を押下します。

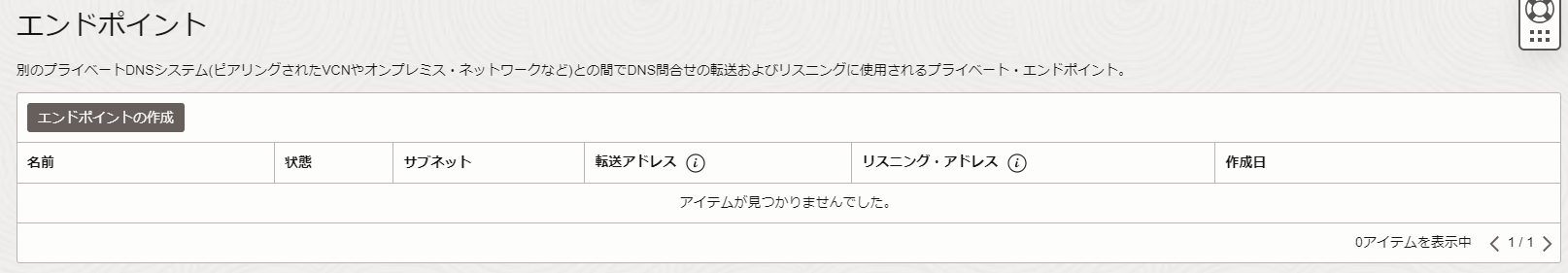

エンドポイントの画面に遷移します。

「エンドポイントの作成」ボタンを押下します。

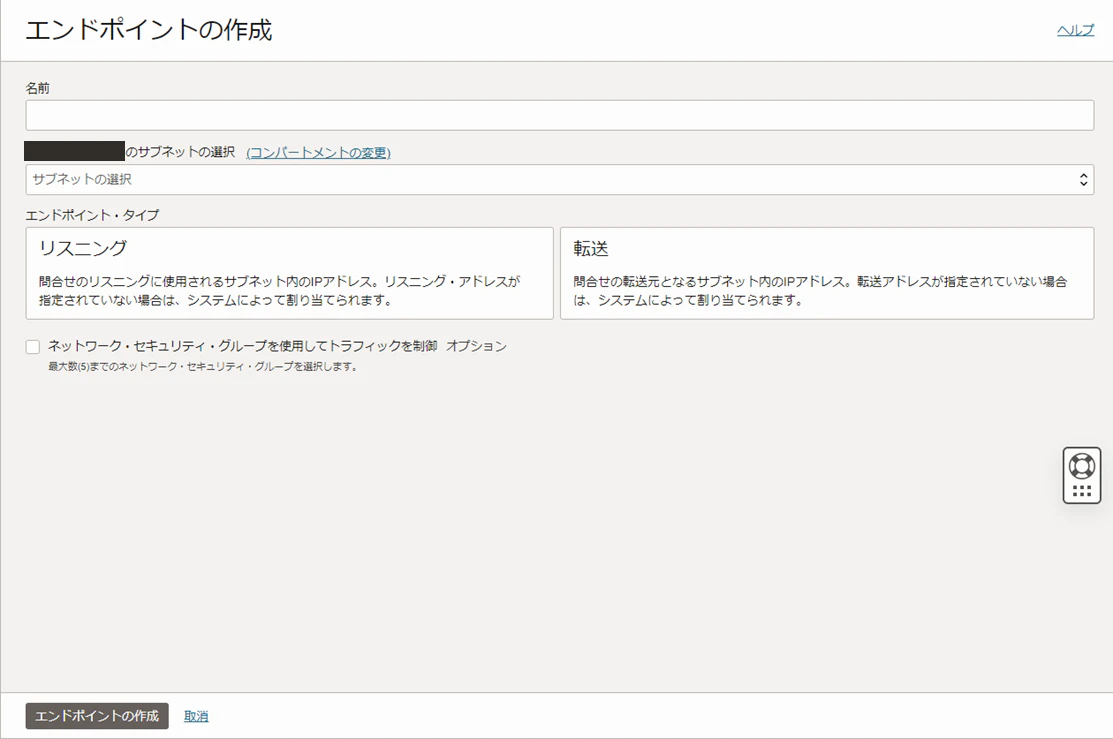

すると、画面右にエンドポイント作成画面が表示されます。


ここから、DNS相互参照するVCN内のサブネットに下記の2つのエンドポイントを作成していきます。

エンドポイント 役割
リスナー VCNのプライベートDNSドメイン名に対する外部リクエストをリスニングする
フォワーダー 内部リソースから外部プライベートDNSドメイン名にリクエストを転送する

詳細は、公式ドキュメントのリゾルバ・エンドポイントのページをご参照ください。

2-1. リスナー(リスニング)エンドポイントの作成

リスナーを作成していきます。

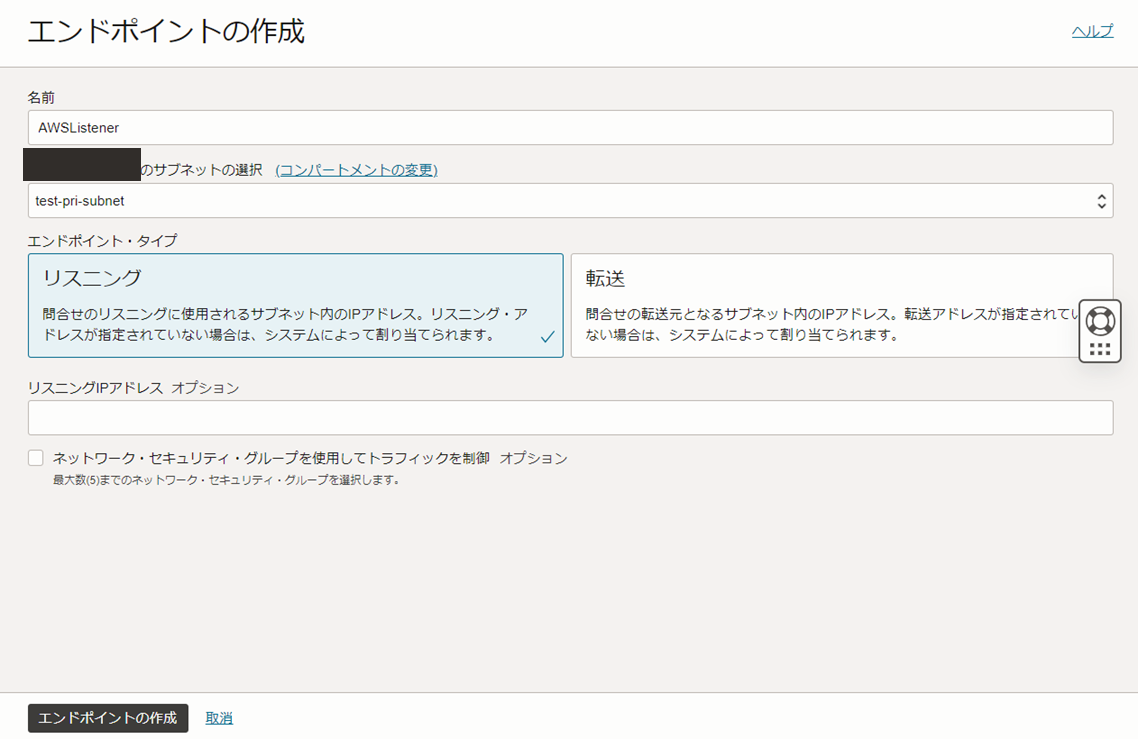

名前を入力し、対象のプライベートサブネットを選択します。
エンドポイント・タイプで「リスニング」を選択します。

2-2. フォワーダー(転送)エンドポイントの作成


名前を入力し、対象のプライベートサブネットを選択します。
エンドポイント・タイプで「転送」を選択します。

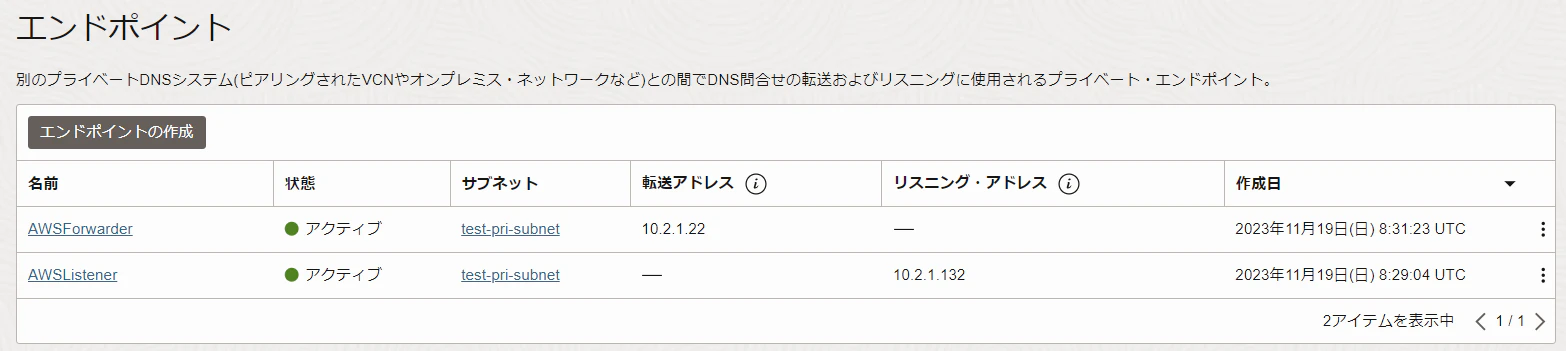

リスナー、フォワーダー双方のエンドポイントが作成されました。

3. Amazon Route 53 Resolverの設定

次に、AWSでもエンドポイントを作成していきます。
AWSでは、DNSサービスであるRoute 53を用いて設定していきます。

Route 53のサービスページに遷移した後、左上のハンバーガーメニューから、「リゾルバー」の「インバウンドエンドポイント」、「アウトバウンドエンドポイント」にそれぞれ遷移します。

3-1. インバウンドエンドポイントの作成

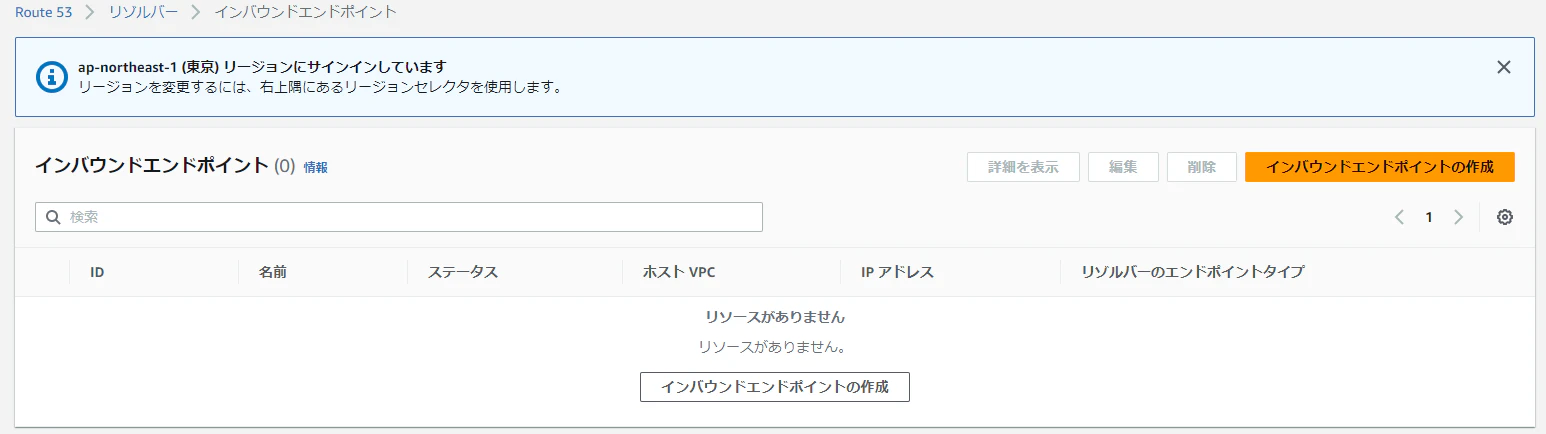

遷移後、「インバウンドエンドポイントの作成」ボタンを押下します。

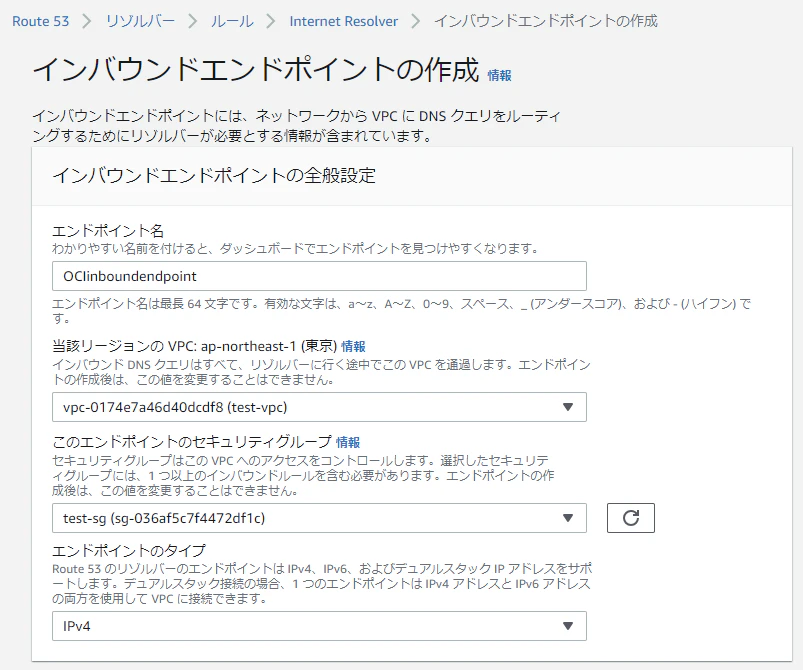

インバウンドエンドポイントの作成画面が表示されます。
下記の通り、項目を入力、選択していきます。

項目 入力内容
インバウンドエンドポイントの全般設定
エンドポイント名 OCIinboundendpoint(任意)
当該リージョンの VPC: ap-northeast-1 (東京) VPN接続を有効にしたVPCを選択
このエンドポイントのセキュリティグループ プライベートサブネットにあるEC2に対して設定したセキュリティグループを選択
エンドポイントのタイプ IPv4を選択
IP アドレス
IP アドレス #1
アベイラビリティーゾーン (EC2が存在するAZを選択)
サブネット (EC2が存在するプライベートサブネットを選択)
IPv4 アドレス 自動的に選択された IPv4 アドレスを使用します。
IP アドレス #2
アベイラビリティーゾーン (EC2が存在するAZを選択)
サブネット (EC2が存在するプライベートサブネットを選択)
IPv4 アドレス 自動的に選択された IPv4 アドレスを使用します。
image.png image.png

入力後、「インバウンドエンドポイントの作成」ボタンを押下します。

作成が完了すると、ステータスが「実行中」となります。

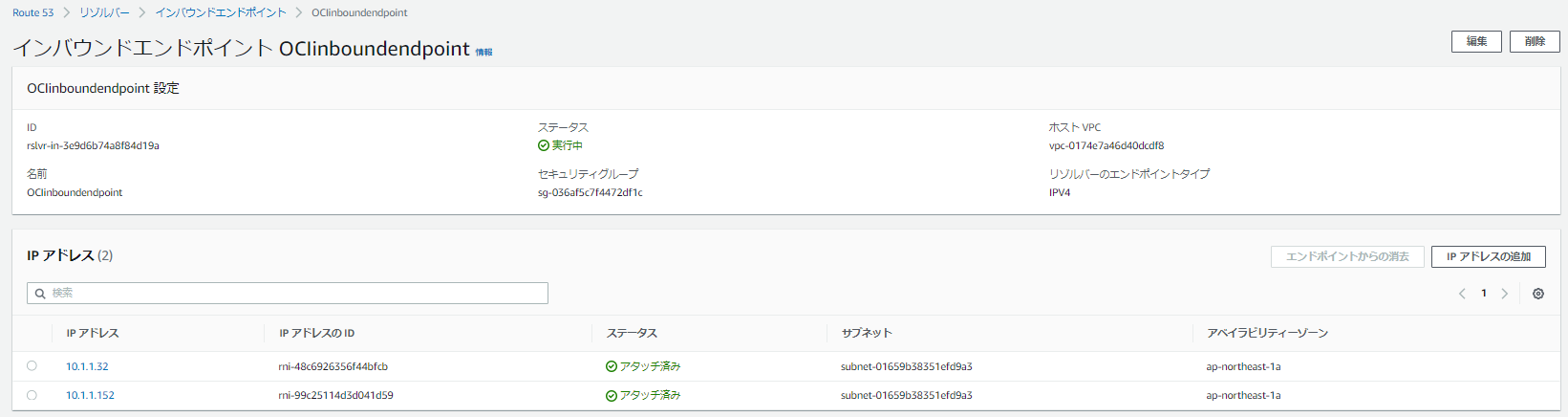

IDラベルをクリックすると、この操作で作成されたIPアドレスが表示されます。

3-2. アウトバウンドエンドポイントの作成

同様に、アウトバウンドエンドポイントを作成していきます。
「アウトバウンドエンドポイントの作成」ボタンを押下します。

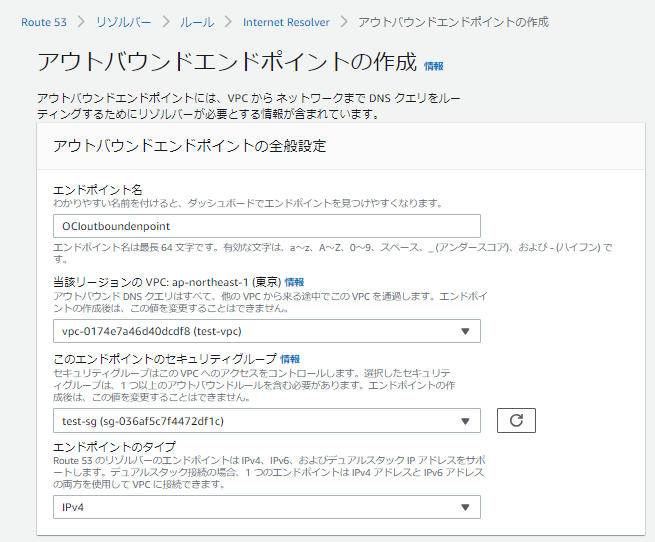

下記の通り、項目を入力、選択していきます。

項目 入力内容
アウトバウンドエンドポイントの全般設定
エンドポイント名 OCIoutboundenpoint(任意)
当該リージョンの VPC: ap-northeast-1 (東京) VPN接続を有効にしたVPCを選択
このエンドポイントのセキュリティグループ プライベートサブネットにあるEC2に対して設定したセキュリティグループを選択
エンドポイントのタイプ IPv4を選択
IP アドレス
IP アドレス #1
アベイラビリティーゾーン (EC2が存在するAZを選択)
サブネット (EC2が存在するプライベートサブネットを選択)
IPv4 アドレス 自動的に選択された IPv4 アドレスを使用します。
IP アドレス #2
アベイラビリティーゾーン (EC2が存在するAZを選択)
サブネット (EC2が存在するプライベートサブネットを選択)
IPv4 アドレス 自動的に選択された IPv4 アドレスを使用します。
image.png image.png

入力後、「アウトバウンドエンドポイントの作成」ボタンを押下します。

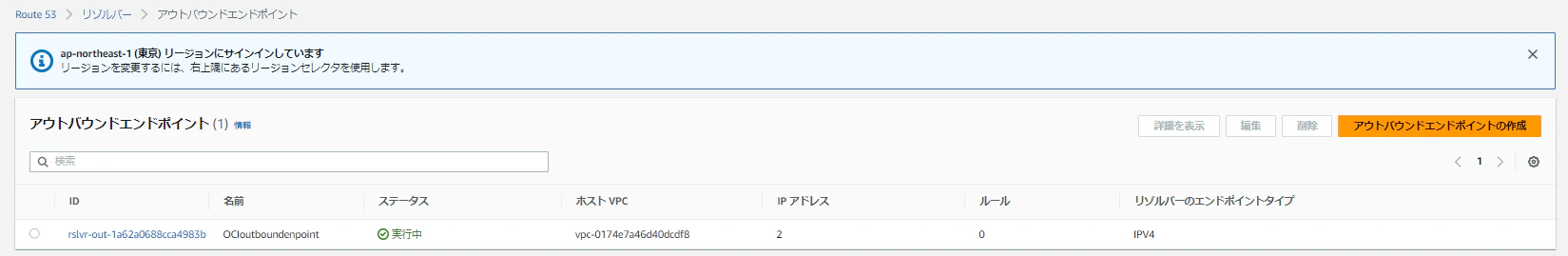

作成が完了すると、ステータスが「実行中」となります。

IDラベルをクリックすると、この操作で作成されたIPアドレスが表示されます。

課金注意
Amazon Route 53 リゾルバーエンドポイントは、0.125USD ENI / 時間で課金が発生します。
https://aws.amazon.com/jp/route53/pricing/
インバウンド、アウトバウンドでそれぞれ4つのエンドポイントを作成したため、1時間当たり0.5USDの課金となり、1日で12USDほどになります。
検証用途で作成される方は、無駄な課金を防ぐために速やかな削除を推奨します。
なお、OCIのエンドポイントは無償で提供されています。

4. OCI Private DNS リゾルバ・ルールの設定

前章までで、それぞれのクラウドにおいてエンドポイントを作成しました。
これらを使って、転送ルールであるリゾルバ・ルールを設定していきます。
まずは、OCIから設定していきます。

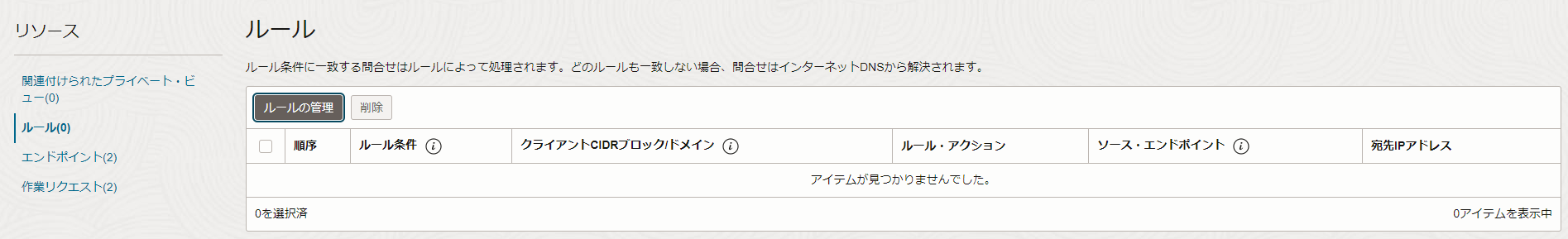

さきほど「OCI Private DNSリゾルバの設定」で表示した「プライベート・リゾルバの詳細」画面の、左下「リソース」から「ルール」を選択します。


「ルールの管理」ボタンを押下します。

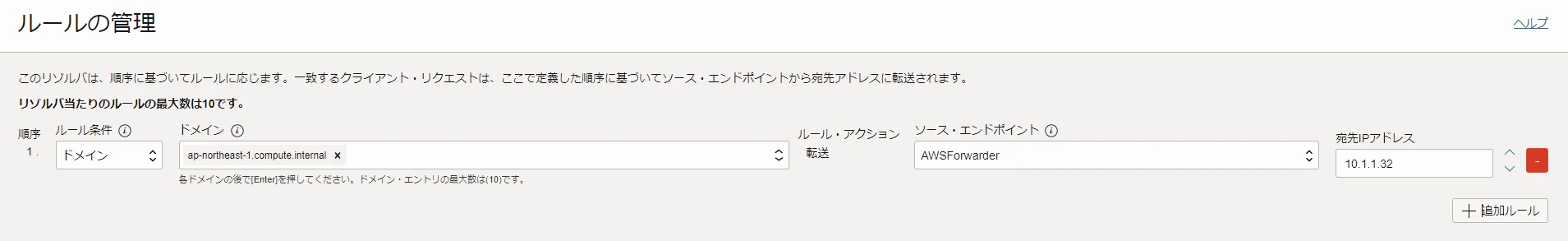

下記の内容を設定します。

項目 入力内容
ルール条件 ドメイン
ドメイン ap-northeast-1.compute.internal(「1-1-1. VPCのDNS ドメイン名確認」で確認したVPCのFQDN)
ソース・エンドポイント AWSForwarder(「2-2. フォワーダー(転送)エンドポイントの作成」で作成したフォワーダー)
宛先IPアドレス 「3-1. インバウンドエンドポイントの作成」で生成されたインバウンドエンドポイントのIPアドレス(どちらかひとつ)


「変更の保存」ボタンを押下します。
すると、下記のようにルールが作成されます。


設定した内容をざっくりご説明すると、VPCのFQDNに対して、OCIのフォワーダーから、AWSのインバウンドエンドポイントを通ってDNSクエリを転送するよというものです。

5. Amazon Route 53 リゾルバ・ルールの設定

次に、AWS側でも転送ルール(リゾルバ・ルール)を設定していきます。

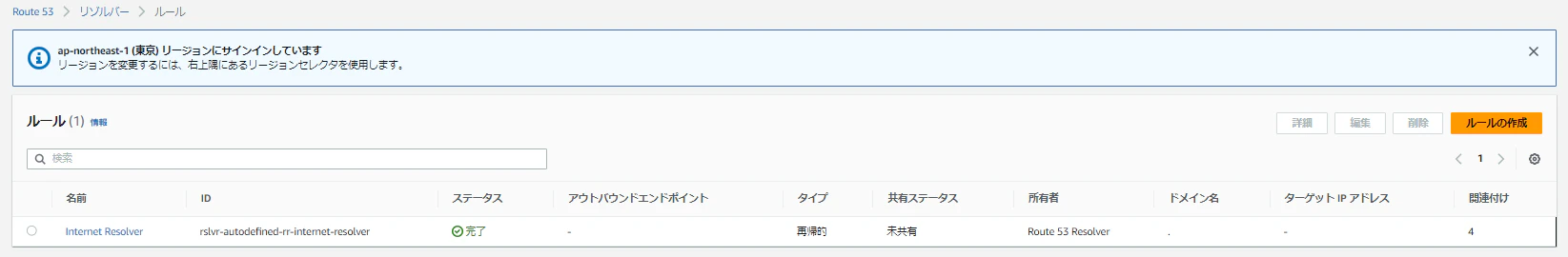

左上のハンバーガーメニューから、「リゾルバー」の「ルール」に遷移します。
「ルールの作成」のボタンを押下します。

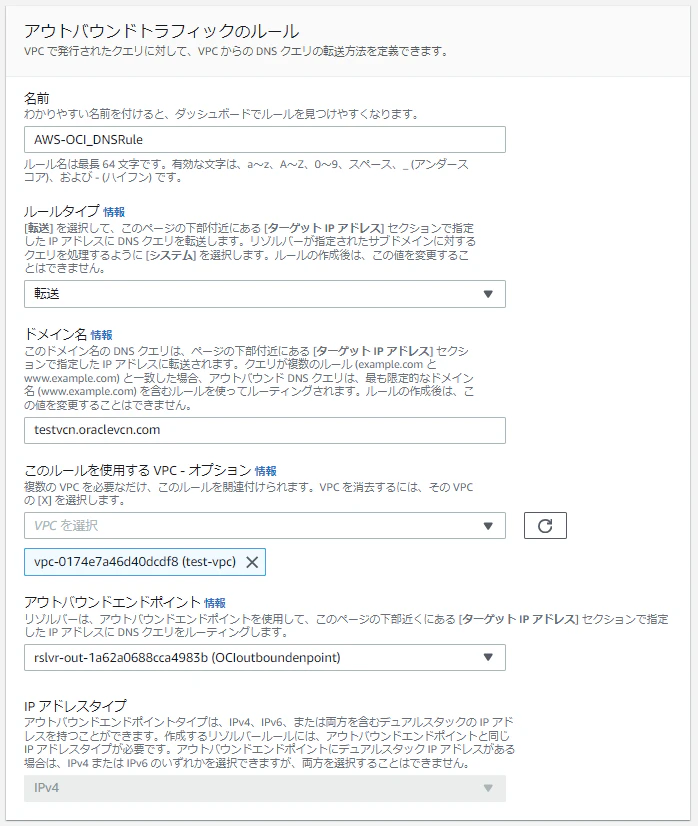

項目 入力内容
名前 AWS-OCI_DNSRule(任意)
ルールタイプ 転送
ドメイン名 testvcn.oraclevcn.com
このルールを使用する VPC - オプション (VPN接続を設定したVPCを選択)
アウトバウンドエンドポイント 「3-2. アウトバウンドエンドポイントの作成」で作成したAWSのアウトバウンドエンドポイントを選択

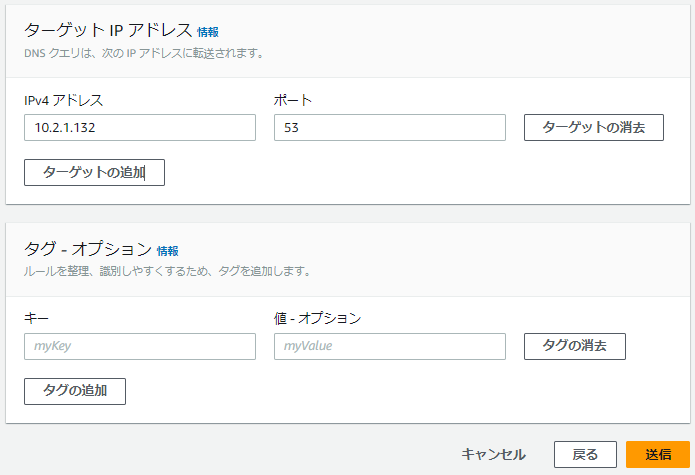

ターゲット IP アドレス 「2-1. リスナー(リスニング)エンドポイントの作成」で作成したOCIのリスナーIPアドレス
image.png image.png

「送信」ボタンを押下します。

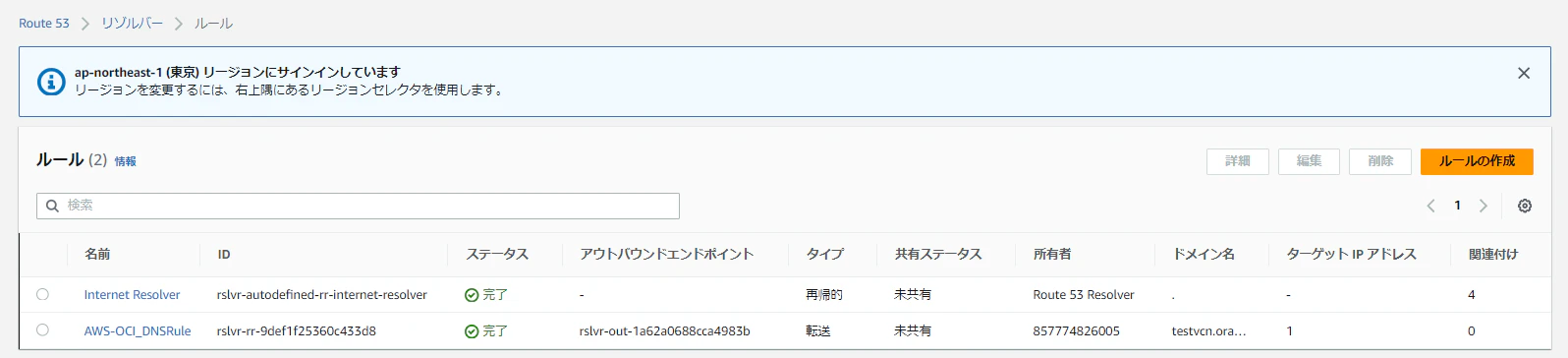

新しいルールが正常に作成されました。

6. OCIセキュリティリストとAWS セキュリティグループの設定

VPC,VCNそれぞれのセキュリティグループ、セキュリティリストのインバウンドで53番ポート、UDP,TCPプロトコルを通す設定を行う必要があります。

6-1. AWSのインバウンド設定

疎通を行うEC2からセキュリティグループに遷移します。
AWS側での設定は下記のとおりです。


今回、pingを使用した疎通を行うためICMPプロトコルを許可しています。

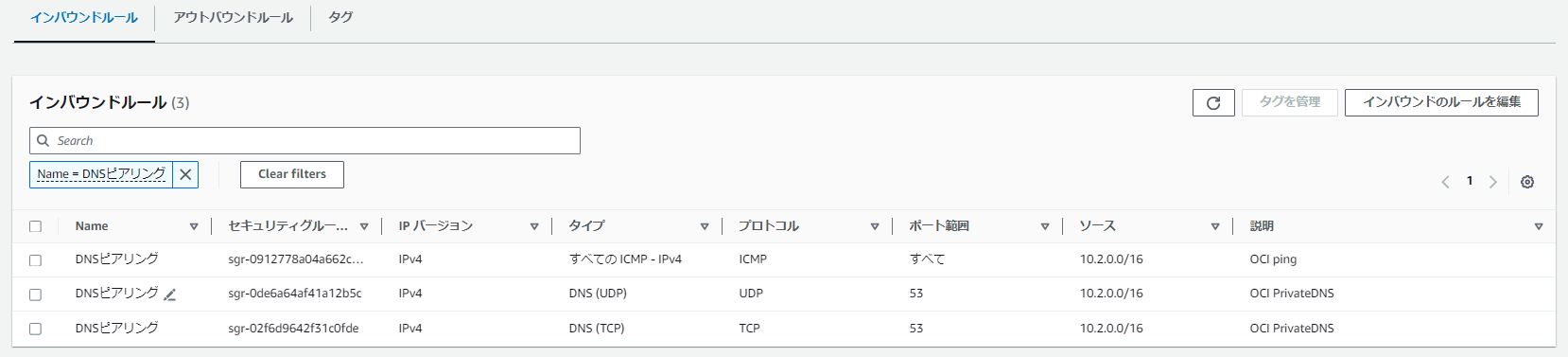

また、ポート範囲53で、UDP,TCPを許可しています。

6-2. OCIのインバウンド設定

疎通を行うVCNからセキュリティリストに遷移します。
OCI側での設定は下記のとおりです。


AWSのVPC(10.1.0.0/16)から、ICMPプロトコル、宛先ポート53でUDP,TCPを許可しています。ルールの追加は、「イングレスルールの追加」から行ってください。

7. 疎通確認

では最後に、疎通確認を行います。
それぞれCloud shellからプライベートサブネット上のインスタンスにログインし、「1-2. Computeリソースのドメイン名確認」で確認したインスタンスのFQDN(ホスト名)にpingコマンドを実行します。

AWS→OCI

[ec2-user@ip-10-1-1-66 ~]$ ping toaws-instance.testprisubnet.testvcn.oraclevcn.com
PING toaws-instance.testprisubnet.testvcn.oraclevcn.com (10.2.1.214) 56(84) bytes of data.
64 bytes from ip-10-2-1-214.ap-northeast-1.compute.internal (10.2.1.214): icmp_seq=1 ttl=61 time=5.22 ms
64 bytes from ip-10-2-1-214.ap-northeast-1.compute.internal (10.2.1.214): icmp_seq=2 ttl=61 time=5.33 ms
64 bytes from ip-10-2-1-214.ap-northeast-1.compute.internal (10.2.1.214): icmp_seq=3 ttl=61 time=5.35 ms
64 bytes from ip-10-2-1-214.ap-northeast-1.compute.internal (10.2.1.214): icmp_seq=4 ttl=61 time=5.23 ms
64 bytes from ip-10-2-1-214.ap-northeast-1.compute.internal (10.2.1.214): icmp_seq=5 ttl=61 time=5.36 ms

OCI→AWS

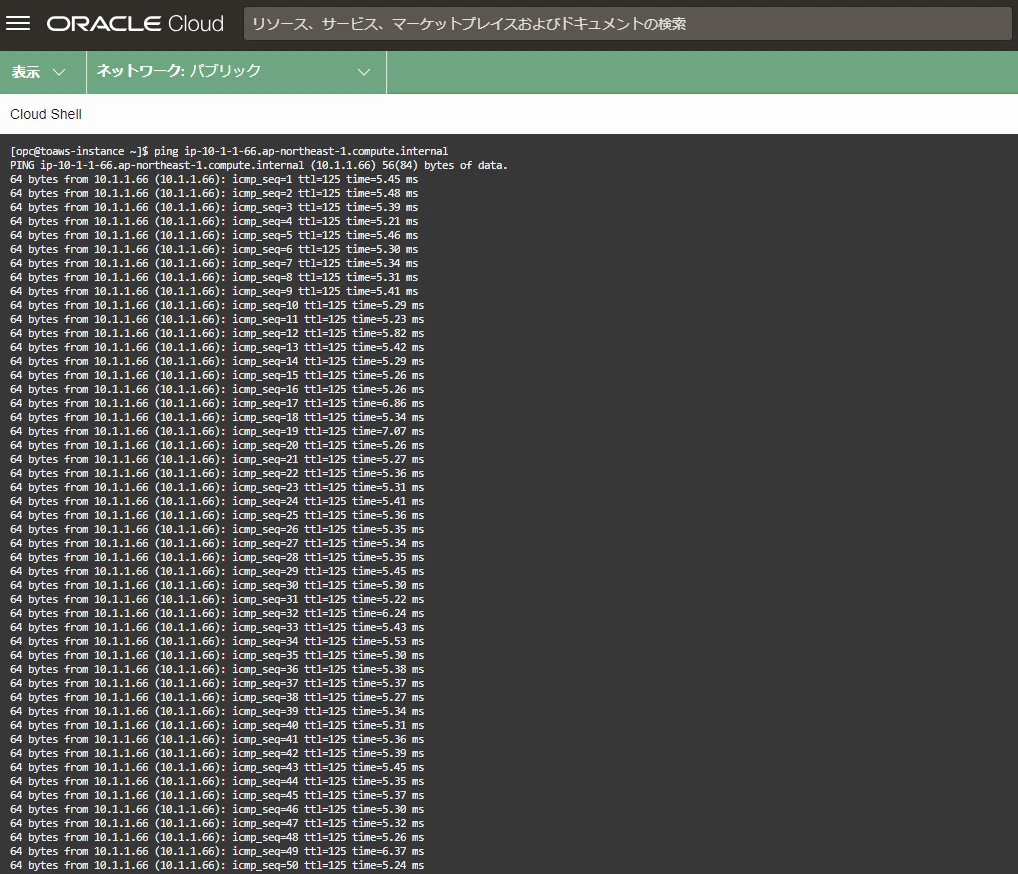

[opc@toaws-instance ~]$ ping ip-10-1-1-66.ap-northeast-1.compute.internal
PING ip-10-1-1-66.ap-northeast-1.compute.internal (10.1.1.66) 56(84) bytes of data.
64 bytes from 10.1.1.66 (10.1.1.66): icmp_seq=1 ttl=125 time=5.45 ms
64 bytes from 10.1.1.66 (10.1.1.66): icmp_seq=2 ttl=125 time=5.48 ms
64 bytes from 10.1.1.66 (10.1.1.66): icmp_seq=3 ttl=125 time=5.39 ms
64 bytes from 10.1.1.66 (10.1.1.66): icmp_seq=4 ttl=125 time=5.21 ms
64 bytes from 10.1.1.66 (10.1.1.66): icmp_seq=5 ttl=125 time=5.46 ms

疎通確認結果

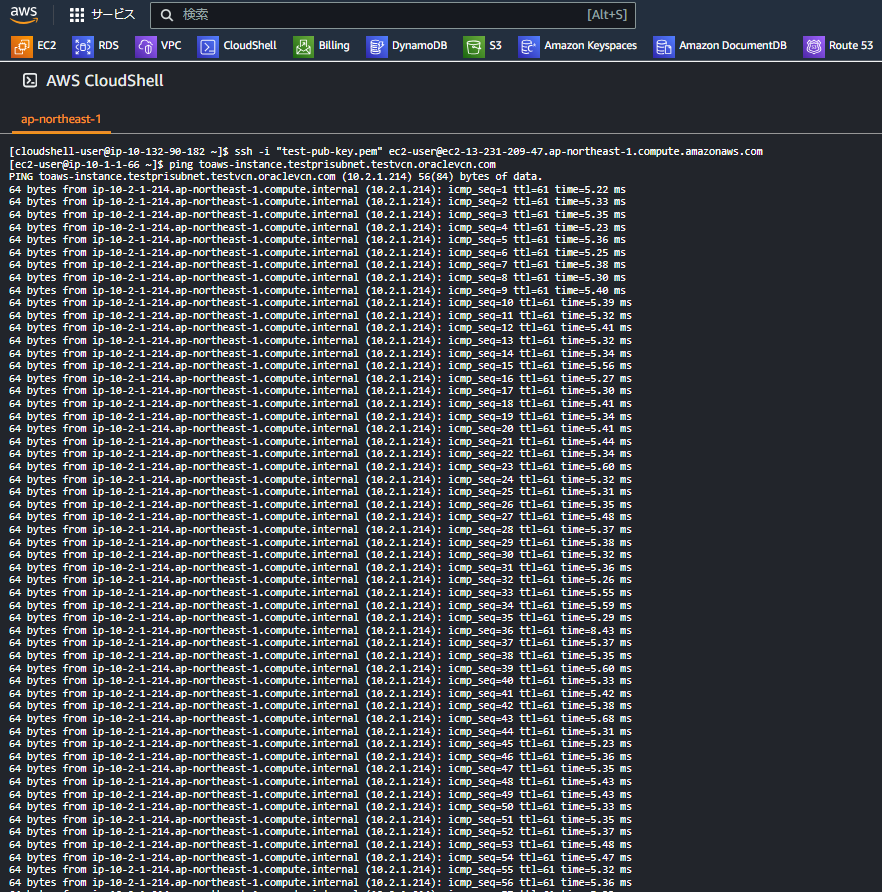

AWS→OCI OCI→AWS
image.png image.png

8.まとめ

異なるクラウド間で相互DNS参照を設定することで、動的なIPアドレスを持つプライベートリソースに対して、リソースのホスト名を接続先に指定して、セキュアなアクセスを実現できます。
移行作業を行う上でも、相互のクラウド間でホスト名指定によるリソースの通信が役立つことがあります。
マルチクラウド構成の実現、移行作業を行う上でこの記事が一助になりましたら幸いです。
