PyBufrKitを使って流域雨量指数BUFRをデコードする

はじめに

気象庁の洪水警報の危険度分布の基となる流域雨量指数というデータがある。このデータは河川の流量に相当する量を表し、3次メッシュコードと河川コードごとに値が定義されており、BUFR4形式で格納されている。BUFRをデコードする方法は様々だが、流域雨量指数では気象庁独自のローカルテーブルが用いられているため、どのツールでもローカルテーブルを指定しないと読み出すことができない。

「流域雨量指数 BUFR」で検索すると、BUFR4フォーマットの解読方法という、カナダのBUFRライブラリlibECBUFRを用いた方法がヒットする。もちろんこれでもよいのだが、インストールがややめんどくさいこと、最近流行りのPythonを使うと何かと便利なので、PyBufrKitと呼ばれるPythonパッケージの使い方を調査した。

使い方

インストール

condaではインストール出来ないようなので、pip install pybufrkitを叩く。

ローカルテーブルの指定

流域雨量指数BUFR用いられるテーブルの確認

まず配信資料に関する技術情報第446号を読んで、流域雨量指数BUFRで用いられるテーブルに関するパラメータを確認する。

あるいはpybufrkitコマンドを叩いても、エラーは出るが確認できる。テーブルに関するパラメータは以下の通り。

info

$ pybufrkit info (BUFRファイル)
(略)
master_table_number = 0
originating_centre = 34
originating_subcentre = 0
master_table_version = 26
local_table_version = 1

マスターテーブルのダウンロード

上記のパラメータに対応するPyBufrKit用のJSON形式のマスターテーブルを、PyBufrKitのGitHubからダウンロードする。読み込まれるファイルはtables/{master_table_number}/0_0/{master_table_version}内にあるTableB.jsonとTableD.jsonである（同じディレクトリ内にcode_and_flag.jsonもあるが、今回は無くても動いた）。したがって今回の場合、https://github.com/ywangd/pybufrkit/tree/master/pybufrkit/tables/0/0_0/26のtables以下をダウンロードすればよい。このダウンロードしたtablesディレクトリの場所は、実行時に指定するため、好きな場所に置くことができる。

ダウンロードしたJSON形式のテーブルの中身を確認してみよう。まずはTableBから。

0/0_0/26/TableB.json

{"000001": ["TABLE A: ENTRY", "CCITT IA5", 0, 0, 24, "Character", 0, 3]}

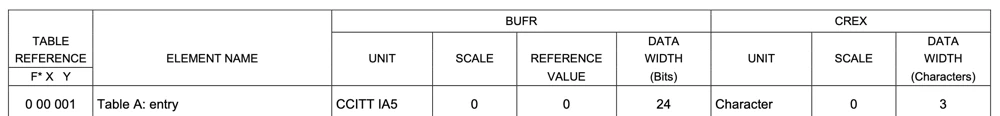

この意味はWMOのTableBの仕様書を見るとわかりやすい。

うしろ3つはCREX用で使われないため、ローカルテーブルを自作するときはダミーで埋めてよい。

つぎにTableDを見てみる。

0/0_0/26/TableD.json

{
	"300002": ["", ["000002", "000003"]],
	"300003": ["(F, X, Y of descriptor to be added or defined)", ["000010", "000011", "000012"]]
}

これについてもWMOのTableDの仕様書と比較してみると意味が分かる。

JMA用ローカルテーブルの作成

テーブルの書式が分かったところで、JMAのローカルテーブルを以下のディレクトリに作成する。
tables/{master_table_number}/{originating_centre}_{originating_subcentre}/{local_table_version}/Table{B,D}.json
具体的にはtables/0/34_0/1/Table{B,D}.jsonとなる。

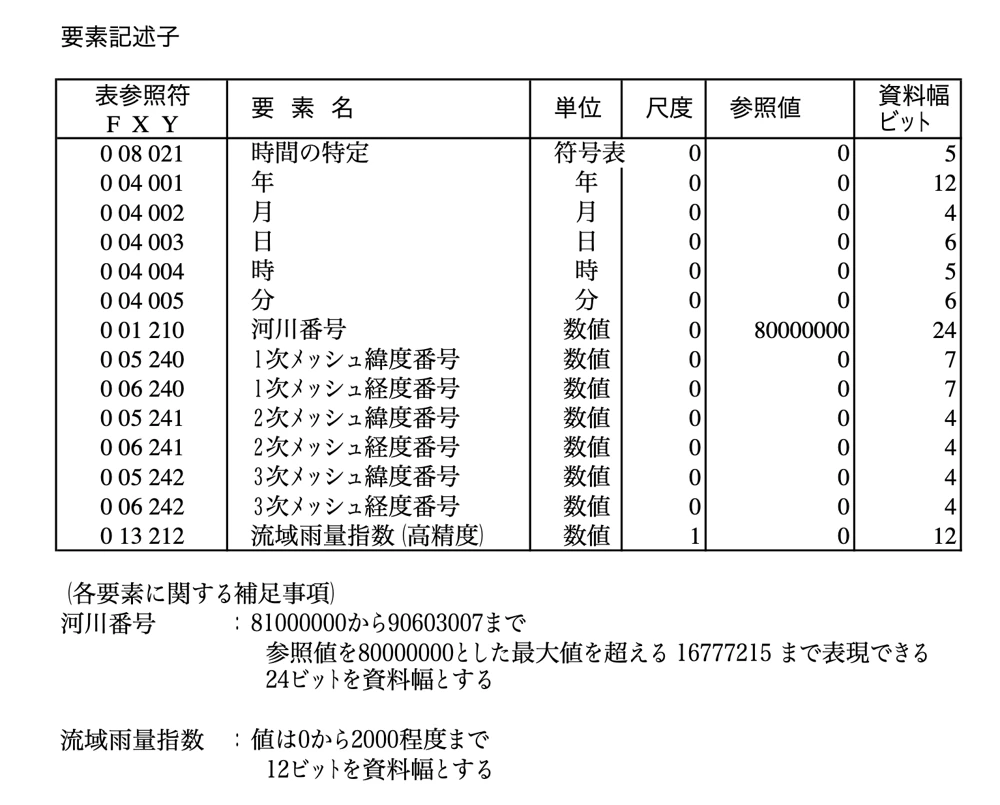

まずTableBについて、配信資料に関する技術情報第446号の「要素記述子」という表を見る。

したがって、以下のファイルを作成すれば良い。

0/34_0/1/TableB.json

{
    "008021": ["TIME SIGNIFICANCE", "CODE TABLE", 0, 0, 5, "CODE TABLE", 0, 2],
    "004001": ["YEAR", "YEAR", 0, 0, 12, "YEAR", 0, 4],
    "004002": ["MONTH", "MONTH", 0, 0, 4, "MONTH", 0, 2],
    "004003": ["DAY", "DAY", 0, 0, 6, "DAY", 0, 2],
    "004004": ["HOUR", "HOUR", 0, 0, 5, "HOUR", 0, 2],
    "004005": ["MINUTE", "MINUTE", 0, 0, 6, "MINUTE", 0, 2],
    "001210": ["RIVER CODE", "Numeric", 0, 80000000, 24, "Numeric", 0, 8],
    "005240": ["INDEX OF LATITUDE FOR 1ST ORDER MESH", "Numeric", 0, 0, 7, "Numeric", 0, 4],
    "006240": ["INDEX OF LONGITUDE FOR 1ST ORDER MESH", "Numeric", 0, 0, 7, "Numeric", 0, 4],
    "005241": ["INDEX OF LATITUDE FOR 2ND ORDER MESH", "Numeric", 0, 0, 4, "Numeric", 0, 2],
    "006241": ["INDEX OF LONGITUDE FOR 2ND ORDER MESH", "Numeric", 0, 0, 4, "Numeric", 0, 2],
    "005242": ["INDEX OF LATITUDE FOR 3RD ORDER MESH", "Numeric", 0, 0, 4, "Numeric", 0, 2],
    "006242": ["INDEX OF LONGITUDE FOR 3RD ORDER MESH", "Numeric", 0, 0, 4, "Numeric", 0, 2],
    "013212": ["RUNOFF INDEX (HIGH ACCURACY)", "Numeric", 1, 0, 12, "Numeric", 0, 4]
}

TableDについても同様に、配信資料に関する技術情報第446号の「集約記述子」という表を見る。

したがって、以下のファイルを作成すれば良い。

0/34_0/1/TableD.json

{
    "301011": ["", ["004001", "004002", "004003"]],
    "301012": ["", ["004004", "004005"]],
    "301200": ["", ["005240", "006240", "005241", "006241", "005242", "006242"]]
}

コマンドラインでの使い方

help

$ pybufrkit -h
usage: pybufrkit [-h] [-v] [--info | --debug] [-d DEFINITIONS_DIRECTORY]
                 [-t TABLES_ROOT_DIRECTORY]
                 command ...

• -tで作成したテーブルのディレクトリを指定する
  • 参考：https://github.com/ywangd/pybufrkit/issues/5
• ファイル情報のみを表示
  • pybufrkit -t ./tables info ${bufrfile}
• テキスト形式にデコードする（かなり冗長）
  • pybufrkit -t ./tables decode ${bufrfile}
• JSON形式にデコードする（値だけが格納される）
  • pybufrkit -t ./tables decode -j ${bufrfile}

Pythonモジュールとしての使い方

JSONに変換するサンプルプログラム

bufr2json.py

import os
from pybufrkit.decoder import Decoder
from pybufrkit.renderer import FlatJsonRenderer


class BufrConverter:
    def __init__(self):
        self.TOPDIR = os.path.dirname(os.path.abspath(__file__))
        self.decoder = Decoder(tables_root_dir=f"{self.TOPDIR}/tables")
        self.renderer = FlatJsonRenderer()

    def convert(self, ini, region):
        filename = f"Z__C_RJTD_{ini}_MET_SEQ_Ggis1km_Proi_Aper10min_RJsuikei{region}_ANAL_bufr4.bin"
        filepath = f"{self.TOPDIR}/bufr/{filename}"
        with open(filepath, 'rb') as buf:
            bufr_message = self.decoder.process(buf.read())
        json = self.renderer.render(bufr_message)
        return json

作業中に出た警告とその意味のメモ

これらの警告を解消しないと、JSONに出力したときなどにエラーメッセージも同時にはき出されて邪魔であった。参考までにメモ。

• WARNING: Fallback to default master table version 33 (26 not found)
  • BUFRで指定されているマスターテーブルtables/0/0_0/26がなく、最新版のtables/0/0_0/33が存在する場合、そちらにフォールバックされる
• WARNING: Cannot find sub-centre 0 nor valid default. Local table not in use.
  • BUFRで指定されているローカルテーブルtables/0/34_0/1が見つからない場合、ローカルテーブルは用いられない
