以下のリリースによって、プライベートAPIの実行が可能になりました
今回はこの機能を使用して、プライベートネットワーク内のJenkins JOBを実行してみます
上記の記事では、実際にAPI実行をするところまで実施できていなかったので、実際に検証をしてみて動作確認と接続の際の注意点をまとめます
このリリースで嬉しいこと
基本的には前述の記事に書かれていますが、改めてまとめると
- 今までは、VPC内のプライベートネットワーク内のリソースに対してのAPI（以下プライベートAPI）実行にはLambdaなどの利用が必要だった
- そのため、プライベートAPIの実行が絡むアーキテクチャーにおいては、ノーコードでのイベント駆動処理やワークフローの構築は難しい
- 今回のアップデートでそれが不要になり、よりシンプルかつ運用コストの低い構成が可能になりました
今回の構成
社内で利用しているJenkinsサーバー（EC2）があり、その中のあるJOBをStep Functions から実行したいという要件があるとします
JenkinsサーバーはVPCのprivate subnetの中にあり、パブリックIPは保持していません。VPCピアリングを利用して社内ネットワークからアクセスをしてJOBを実行している状態です
JenkinsはAPIでJOB実行が可能ですが、インターネットからアクセスはできないため、Step Functionsから直接実行はできずJOB実行にはLambdaを経由して実行が必要でした
なお、今回はすべてのリソースは1つのアカウントで作成し、クロスアカウントアクセスはしません
この機能を使う場合に認識しておくこと

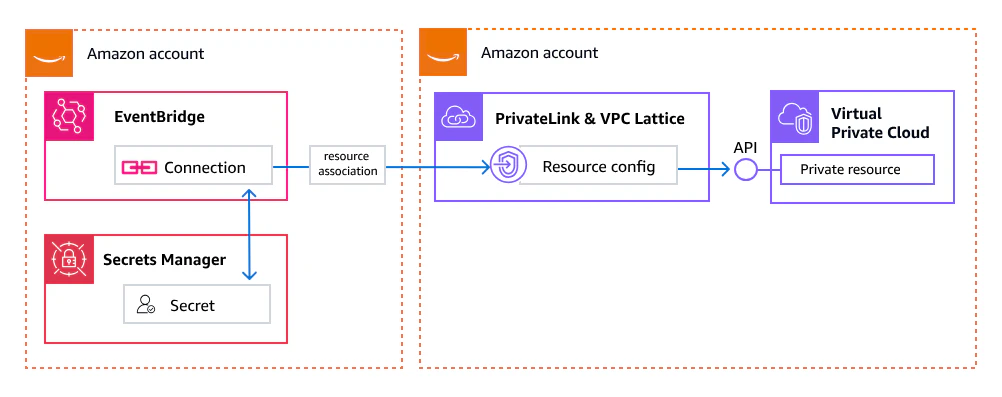

この機能を使う際には、以下のリソースの作成が必要です
- VPC LatticeのResource GatewayとResource Configuration
- EventBridgeのConnection(接続)
- Secret Manager
ここで地味に重要なことは接続にはHTTPSのみをサポートしていることです。EC2に直接接続する場合EC2自体でHTTPS(443 port)での通信ができる必要があります。
プライベート HTTPS エンドポイントへの接続を作成して、パブリックインターネットを経由することなくVPCs またはオンプレミスのリソースへの安全なpoint-to-pointネットワークアクセスを提供できます。
進め方とポイント
基本的にローンチブログに基づいて各種リソースを作成していきます
ブログと異なる点は以下になります。
- Resource Configurationで設定するアクセスエンドポイントにはALBを紐づけたRoute53レコードを指定
- Jenkinsサーバー自体は8080 portでの接続になるので、そのままブログと同じようにEC2サーバーのIPを指定するとhttps(443 port)にならないため、接続できない
ブログ内ではサーバーのPrivateIPを直接Route53のレコードに登録して、Resource ConfigurationでのDomain Nameとして設定していますが、この場合サーバー自体でHTTPS(443 port)での通信をできる必要があります。
現在のAWS構成ではALBを利用したSSL Terminationをしていることが多いと思うので、実際には今回のようなALBを紐づけたRoute53レコードを指定した構成になることが多いと思います。
また、各種リソースに設定するセキュリティグループに関しては以下のドキュメントを確認してください
作成リソース

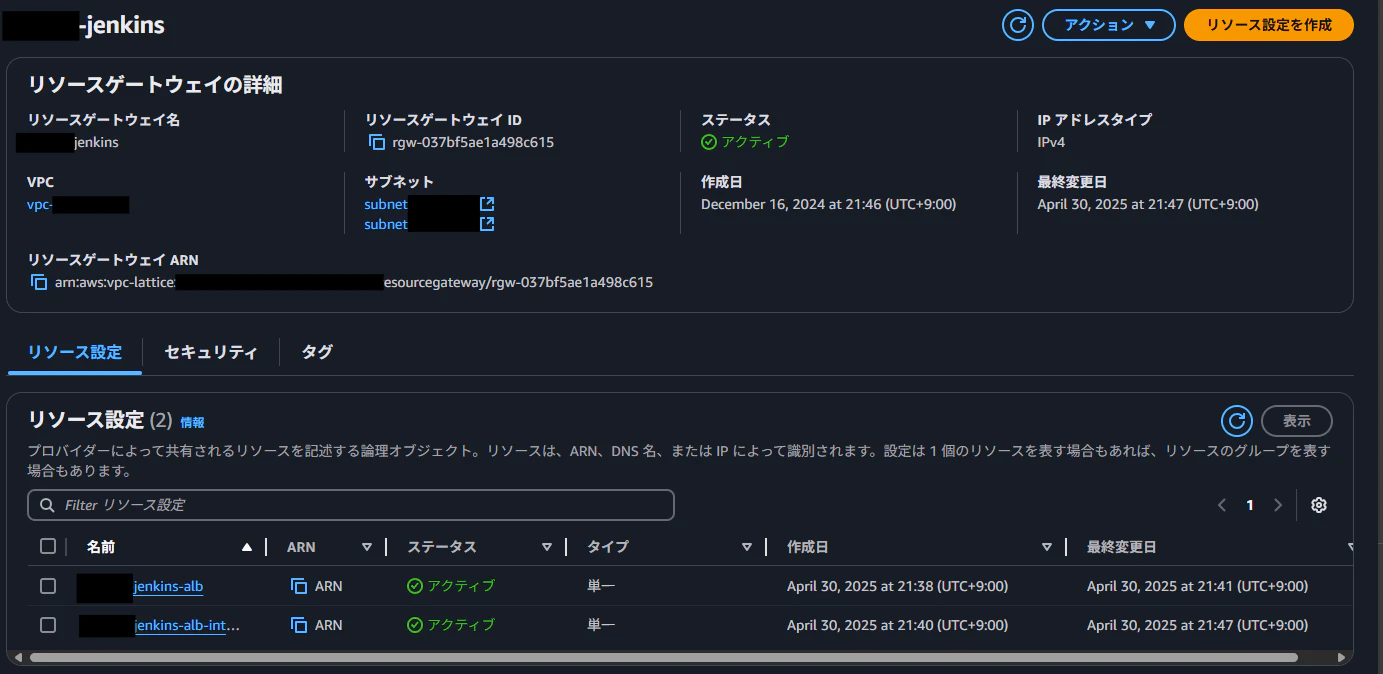

- Resource Gateway

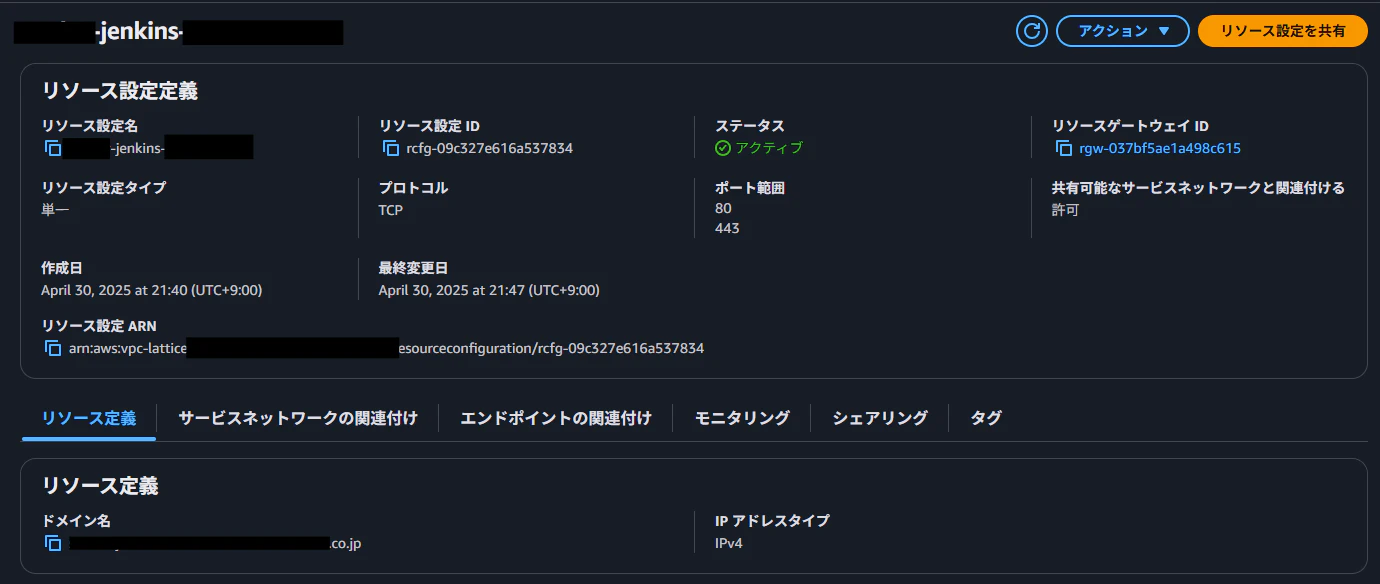

- Resource Configuration

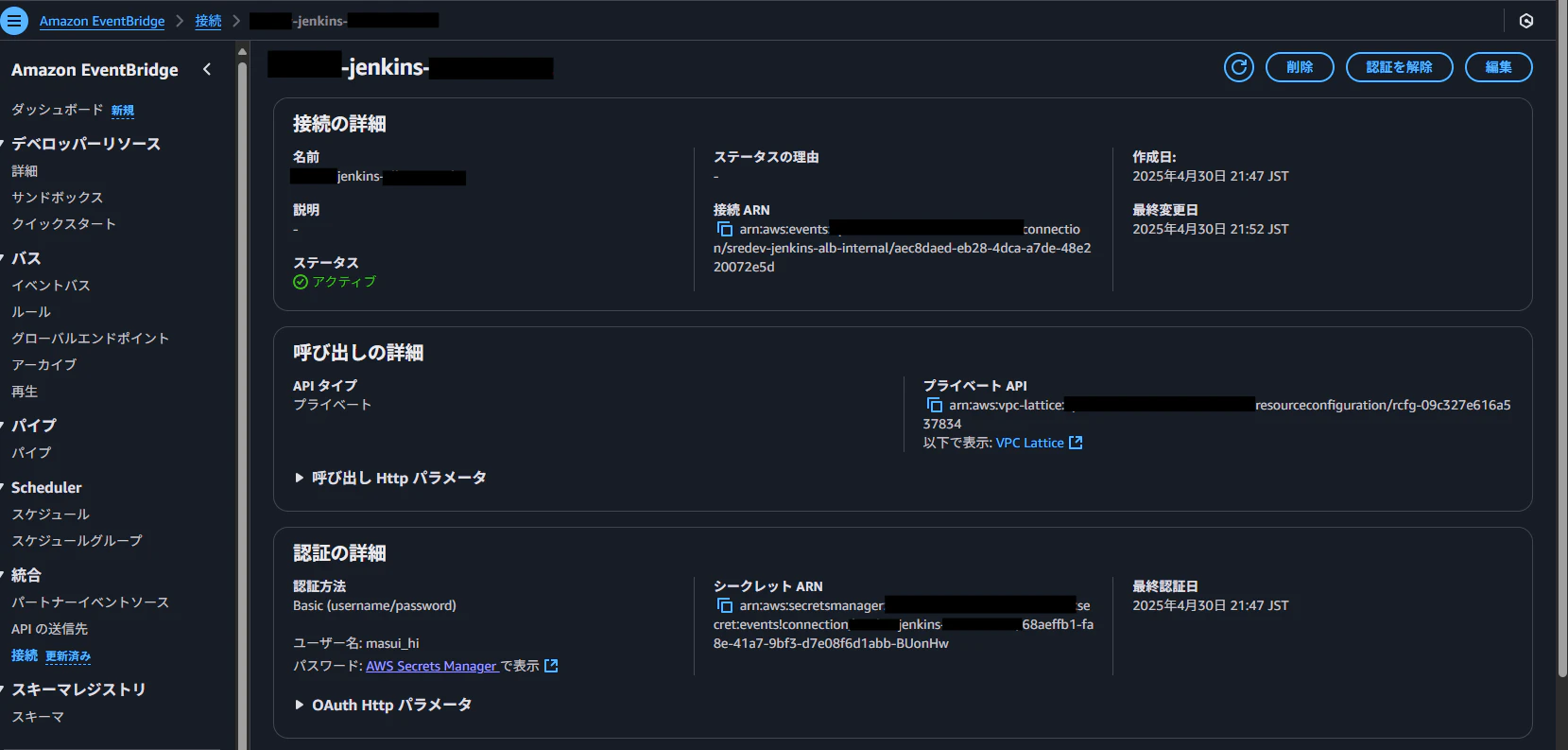

- EventBridge Connection
- 認証方法はBasicでpasswordにはログインユーザーのAPIトークンを設定して下さい
- Secret Managerのリソースは自動で作成されます
Step function側の設定
こちらも、基本的にはブログをベースに、以下の情報を設定してください
- API エンドポイントに実行したいJenkins JOBのURL

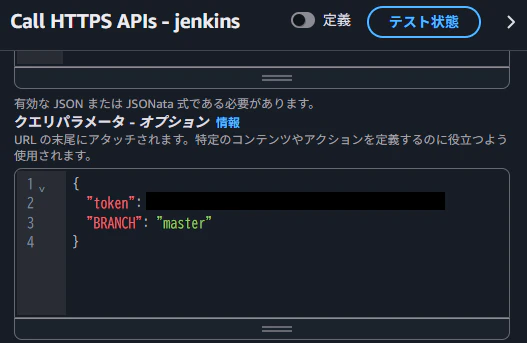

- クエリパラメータ
- JOB内の設定で定義したtokenの値
- JOBパラメータのKey/Value

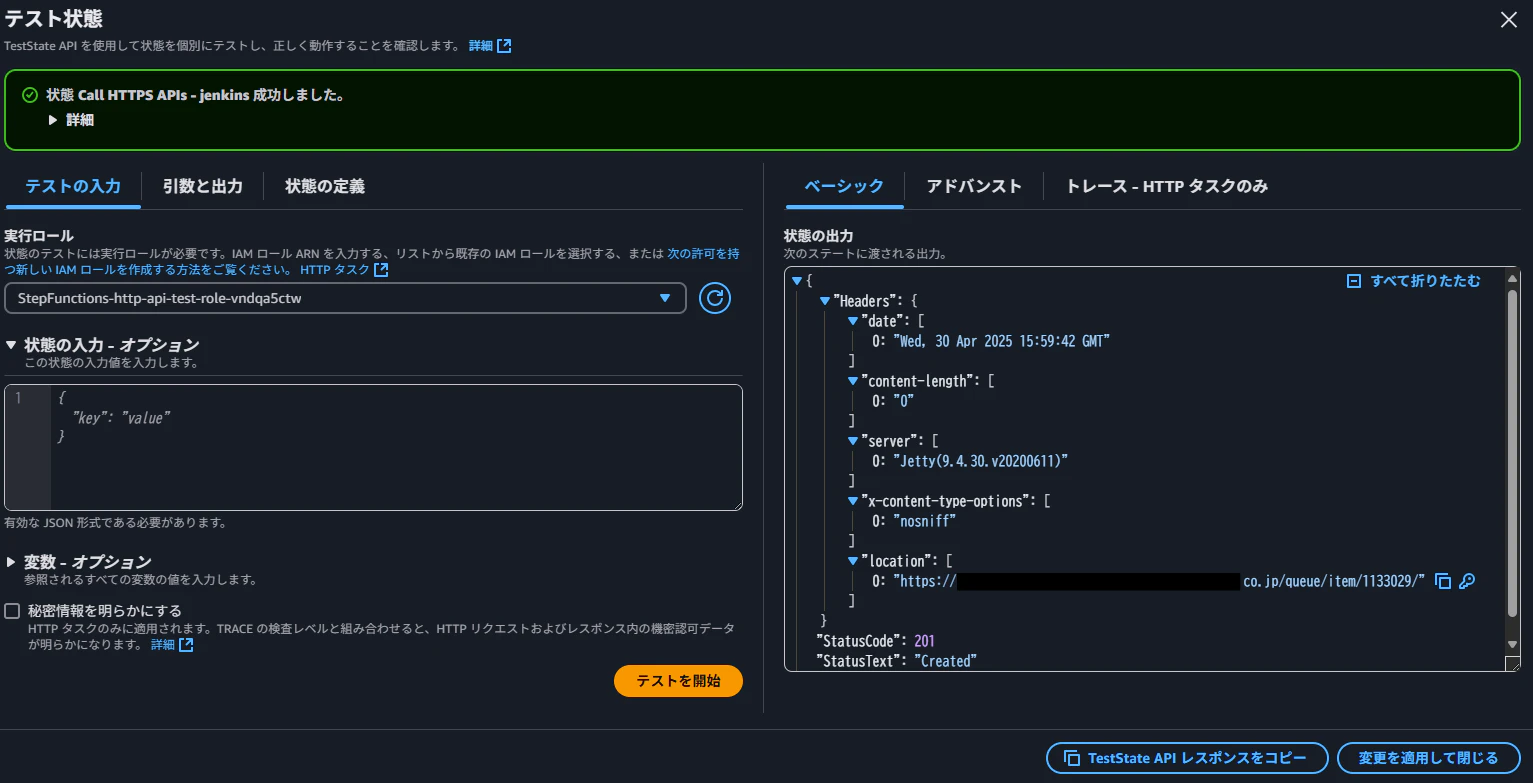

上記を設定して、テスト実行をしてみると以下のように表示されて、API実行が成功していることがわかります
そして、Jenkins側のページを見ると、確かに実行ができていることがわかると思います。
なお、Resource Configurationの作成時に、ログ出力をCloudwatch logsに設定している場合、以下のように通信のログを確認できます
今回の場合、Resource Gateway側のリソース 192.168.82.122 からALBのIPである 192.168.82.89への通信が確認できます
{
"eventTimestamp": "2025-04-30T15:40:27.110Z",
"serviceNetworkResourceAssociationId": "snra-098766e1fa3103999",
"resourceConfigurationArn": "arn:aws:vpc-lattice:ap-northeast-1:895153766100:resourceconfiguration/rcfg-09c327e616a537834",
"protocol": "tcp",
"gatewayIpPort": "192.168.82.122:18503",
"resourceIpPort": "192.168.82.89:443"
}
{
"eventTimestamp": "2025-04-30T15:58:38.021Z",
"serviceNetworkResourceAssociationId": "snra-098766e1fa3103999",
"resourceConfigurationArn": "arn:aws:vpc-lattice:ap-northeast-1:895153766100:resourceconfiguration/rcfg-09c327e616a537834",
"protocol": "tcp",
"gatewayIpPort": "192.168.82.122:60979",
"resourceIpPort": "192.168.82.89:443"
}
{
"eventTimestamp": "2025-04-30T15:59:42.420Z",
"serviceNetworkResourceAssociationId": "snra-098766e1fa3103999",
"resourceConfigurationArn": "arn:aws:vpc-lattice:ap-northeast-1:895153766100:resourceconfiguration/rcfg-09c327e616a537834",
"protocol": "tcp",
"gatewayIpPort": "192.168.82.122:46400",
"resourceIpPort": "192.168.82.89:443"
}
まとめ
このような形で、Step FunctionsからプライベートネットワークのJenkins JOBを実行が実現できました。
接続したいサーバーのネットワーク状態を正しく把握しておく必要がありますが、そこができていれば設定自体はかなり簡単に行えました。
（リリース直後は、同じように設定してもなぜがConnectionを作る部分うまくいきませんでしたが、今回改めて実施したところすんなり通過しました。 多分何か修正が入っている ）
やはりLambdaを作成しなくてもよくなるのはかなりありがたいですね。コード・ランタイム管理が不要になるのは強いです。
ConnectionはEventBridgeのイベントルールでも使用できるので、例えば特定のイベントをトリガーにJOB実行なども容易に可能です。
その場合はEventBridgeコンソールよりAPI送信先のリソースを作成してください。
クロスアカウントの場合はRAMによるリソース共有なども必要になるので、以下のドキュメントを参考に設定してみてください
https://docs.aws.amazon.com/ja_jp/eventbridge/latest/userguide/connection-private-cross-region.html
