obniz x LINE Thingsハンズオン

この資料はobniz x LINE Thingsのハンズオンを行ったときの資料です

作るもの

LINE Things名物、無限PUSH通知

こちらを構築してみましょう

作成の流れ

  1. 事前チェック
  2. LINE BOTを作成する
  3. LINE Thingsとしてつなげる

事前チェック

obnizのfirmwareとLINEアプリを最新のものにアップデートしてください
下記で動作確認をしています。

アプリ バージョン 確認方法
obniz firmware v1.1.0 https://poche.xsrv.jp/iot-gym/2019/02/25/obniz-firmware-version-and-mac-address/
上記URLの通りにやってDisplayInfoが確認できない場合は、firmwareバージョンが古いのでアップデートが必要です
LINE v9.8.0 https://digitalnews365.com/check-line-version

LINE BOTを作成する

サーバーを立てて、その後LINEの設定をしていきます。

サーバー立ち上げ

予めプロジェクトを作っておきましたので、これをコピーしてサーバーを立ち上げます。

こちらにアクセスします。
https://repl.it/@9wick/line-things-handson

スクリーンショット 2019-07-23 18.21.37.png

上のフォークボタンを押してプロジェクトをコピーします
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f61633033653931642d613561632d343463662d633365352d3235636133663565353061372e706e67.png

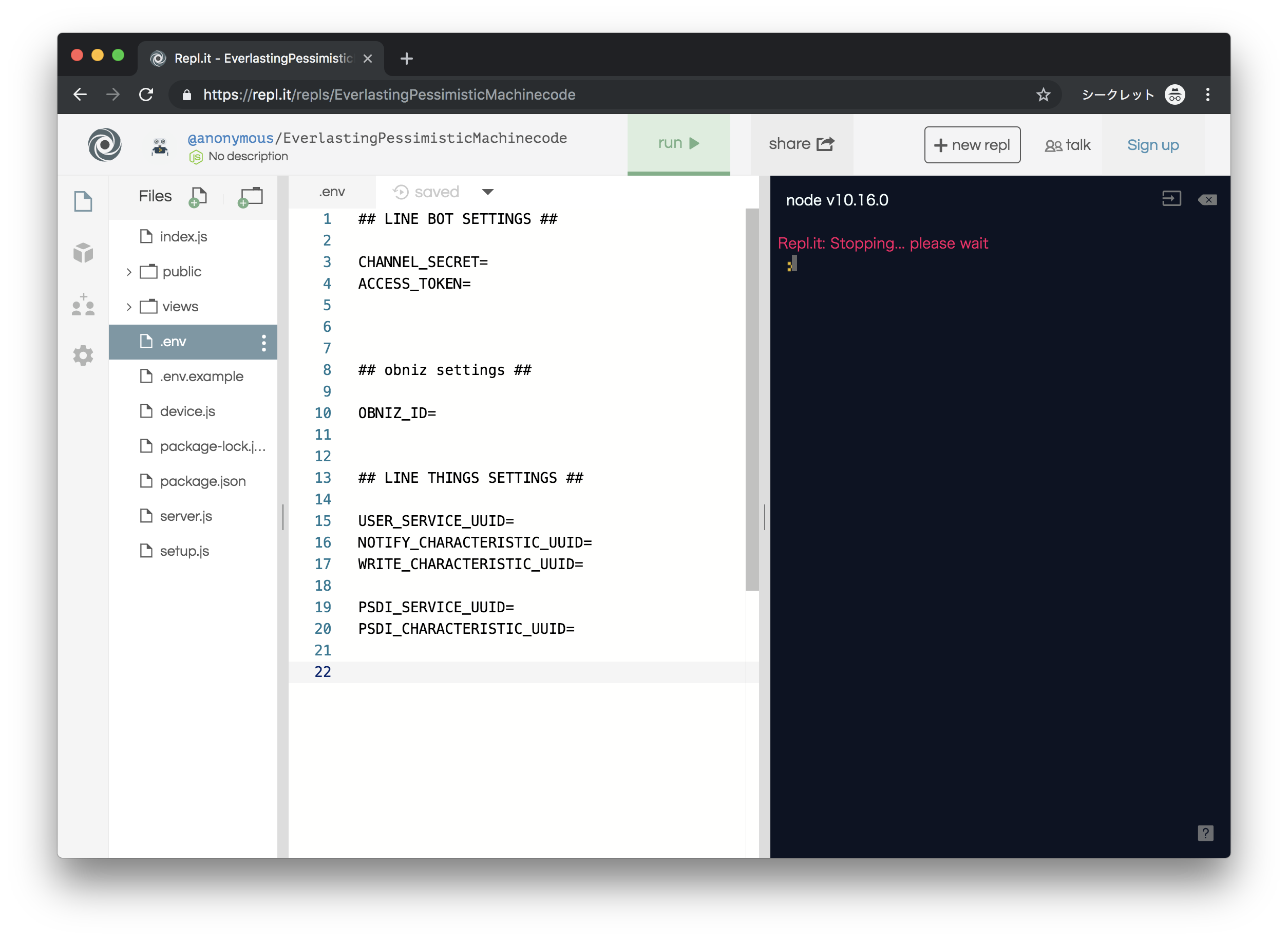

左のファイル一覧で.envファイルを作成し、.env.exampleの内容をコピーします
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f33643835333466322d643639312d323739392d663638632d3961326639373931643336352e706e67.png

右側の"Hello LINE BOT!"と書かれているタブを消します。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f33643835333466322d643639312d323739392d663638632d3961326639373931643336352e706e67.png

スクリーンショット 2019-07-23 18.24.14.png

runボタンを押して実行します。再度"Hello LINE BOT!"が出てくればサーバーの立ち上げ完了です。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f33626664666639632d626132362d613933372d393235302d3937383565323134613532652e706e67.png

スクリーンショット 2019-07-23 18.28.50.png

"Hello LINE BOT!"の上のバーに出ているURLが立ち上げたサーバーのURLです

プログラムのエンドポイントは次のようになっています

LINEのbot立ち上げ

LINE DevelopersへLINEアカウントでログインします。
LINEアカウントでのログインにはID/Passwordが必要です。まだない人は、スマホのLINEアプリで登録することができます。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f64653839633762372d343463632d363730302d646665322d6134653636666235303935662e706e67.png

プロバイダーを選びます。必要に応じて新規作成して下さい
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f66333562313566302d646639632d366435362d623330312d6566303663396638666462302e706e67.png

新規チャネルを作成します。
プロバイダーを新規作成した場合はこの画面ではなく、次のチャネル種類選択画面が出ていますので、ここはスキップします。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f66313363323935372d636237662d313032382d333936612d6330363832346362616366382e706e67.png

MessagingAPIで新規Botを作成します。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f34336235653662652d303937312d376462382d656630362d6366383233616633393432372e706e67.png

新規チャネルでの入力項目は下記のとおりです

・アプリ名 (LINEの文字を入れると弾かれます)
・大業種
・小業種
・メールアドレス

スクリーンショット 2019-07-21 14.45.24.png

問題なければ規約にチェックして次へ進みます。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f32373138636433642d636336662d313237662d633564652d3739396235363833636365362e706e67.png

作ったBotが出てきていますので、そちらに入ります。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f65393163343534312d383834382d323237652d613039652d3163386434306131316338342e706e67.png

スクリーンショット 2019-07-21 14.46.21.png

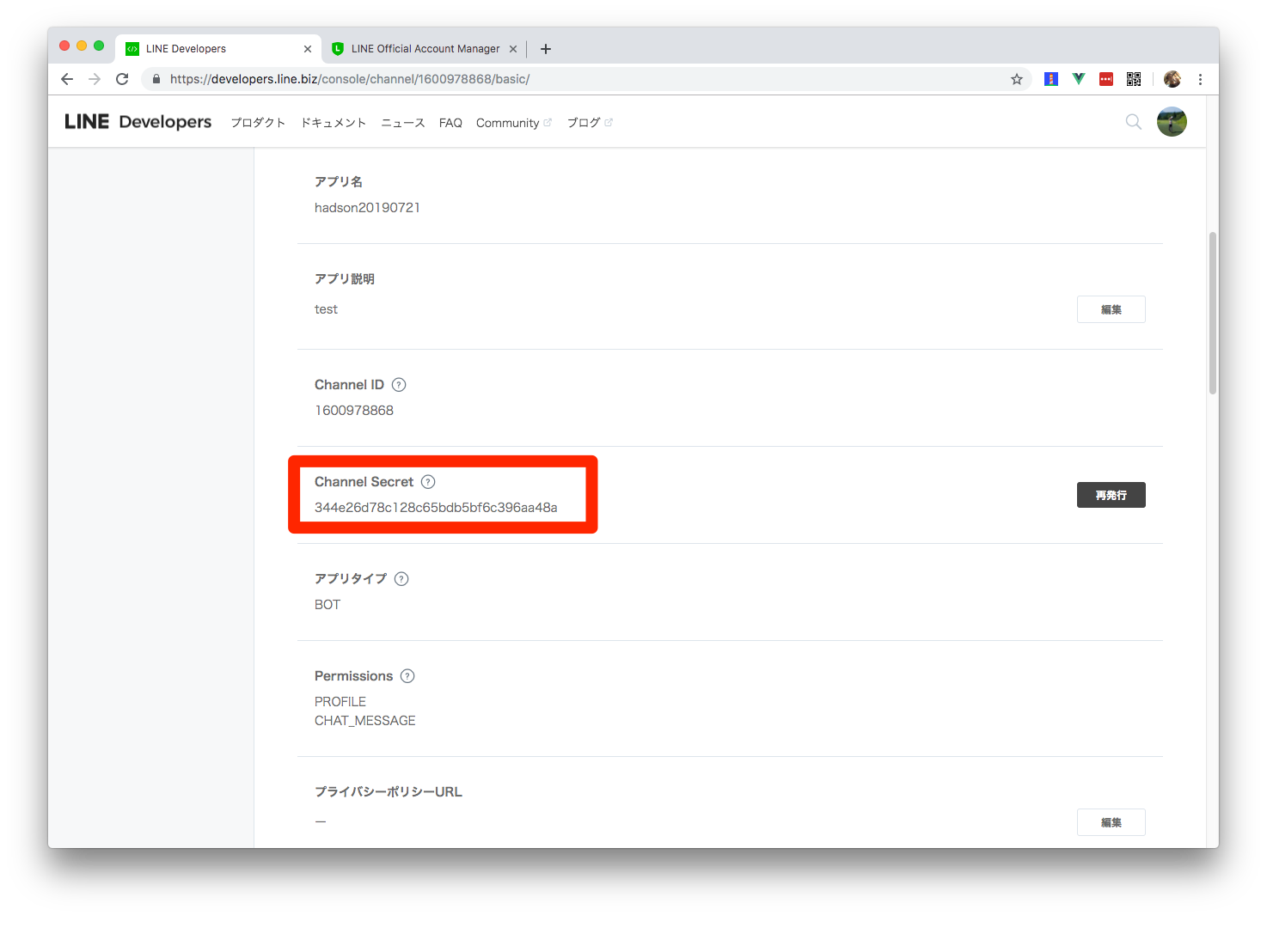

チャネルシークレットをrepl.itの.envファイルに記載します。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f62353763643566362d303362622d303937382d653538332d3236643563393032636565372e706e67.png

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f39343236373039362d663832382d613962302d376638302d3535373861666331336365622e706e67.png

下の方でアクセストークン(ロングターム)を発行します
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f64306238626637392d343239322d656538662d383131612d3134326634633930326337322e706e67.png

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f65336163376538302d646537382d616665392d636165372d3139666631393937333935342e706e67.png

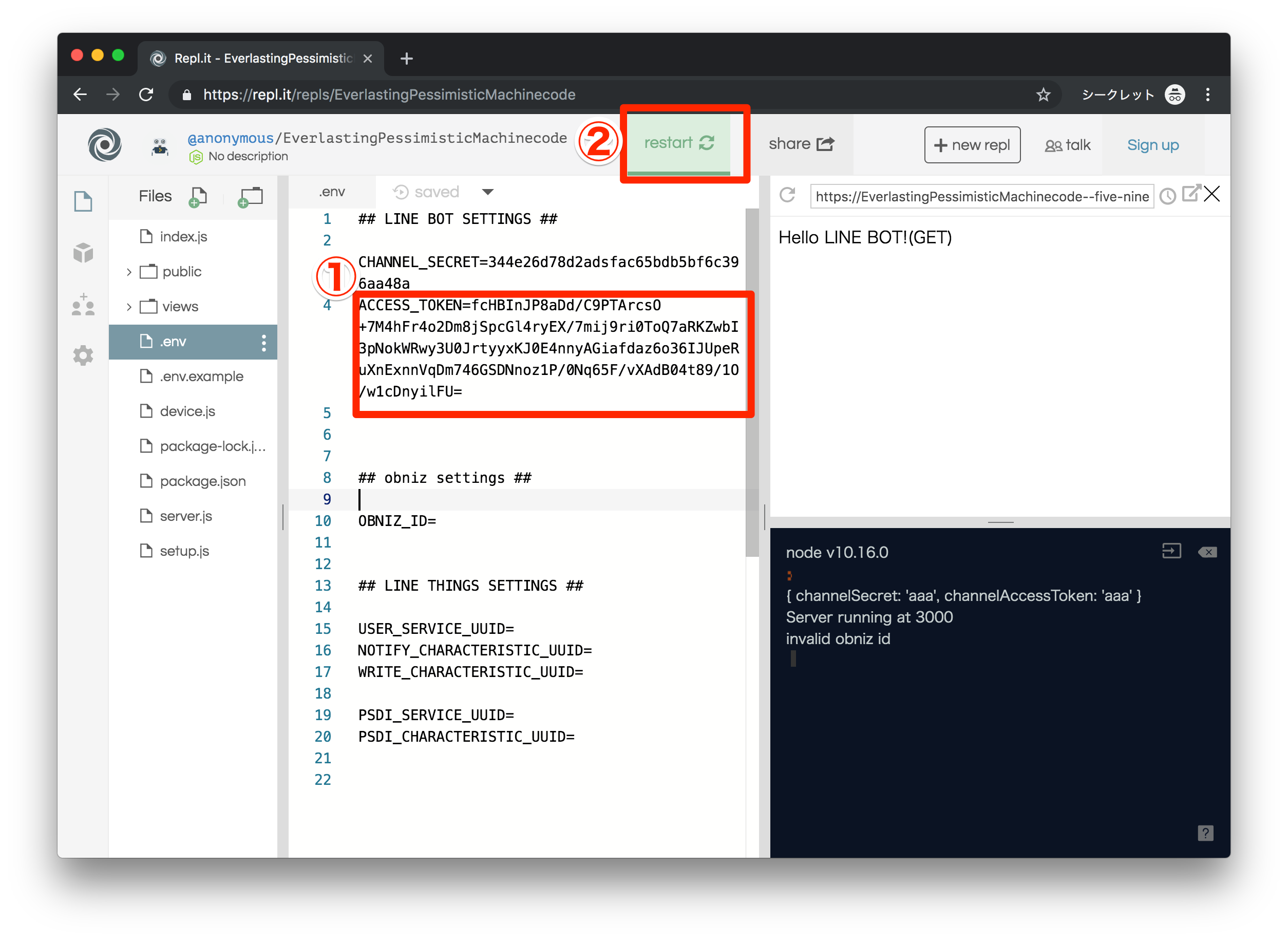

発行したアクセストークンをrepl.itの.envファイルに記載します。記載が終わったらrestartボタンを押してサーバーを再起動させておきましょう。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f32643462653530382d393733382d346465382d363932632d6537316665646139653931332e706e67.png

Webhook送信を"利用する"に設定します。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f30306633396464372d616238392d303737322d643965362d3731336138383337363339372e706e67.png

WebhookURLを立ち上げサーバーのURL + "/webhook"にします
https://xxxxxx.repl.co/webhook

https://はもうすでに左側に書かれていますので、xxxxxx.repl.co/webhook の部分だけ記入します。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f38623634353764632d653431332d303765632d333030652d6232636235616662383234642e706e67.png

LINE自動応答のメッセージの「設定はこちら」から、設定を変更します。
* あいさつメッセージをオフに
* 応答メッセージをオフに
* webhookをONに
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f62633533643338642d653663322d373461632d376531362d6533316563616339333763652e706e67.png

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f63356662616433392d663562662d323462372d333535372d3337303836616664623631382e706e67.png

これでLINEの設定も完了です。
LINEで友達登録してなにか送ってみましょう
スクリーンショット 2019-07-23 15.29.08.png

LINE Thingsとしてつなげる

LINE ThingsにはLIFFアプリが必須なので、LIFFアプリを作りその後自動応答のためにシナリオを作ります。

LIFFアプリ設定

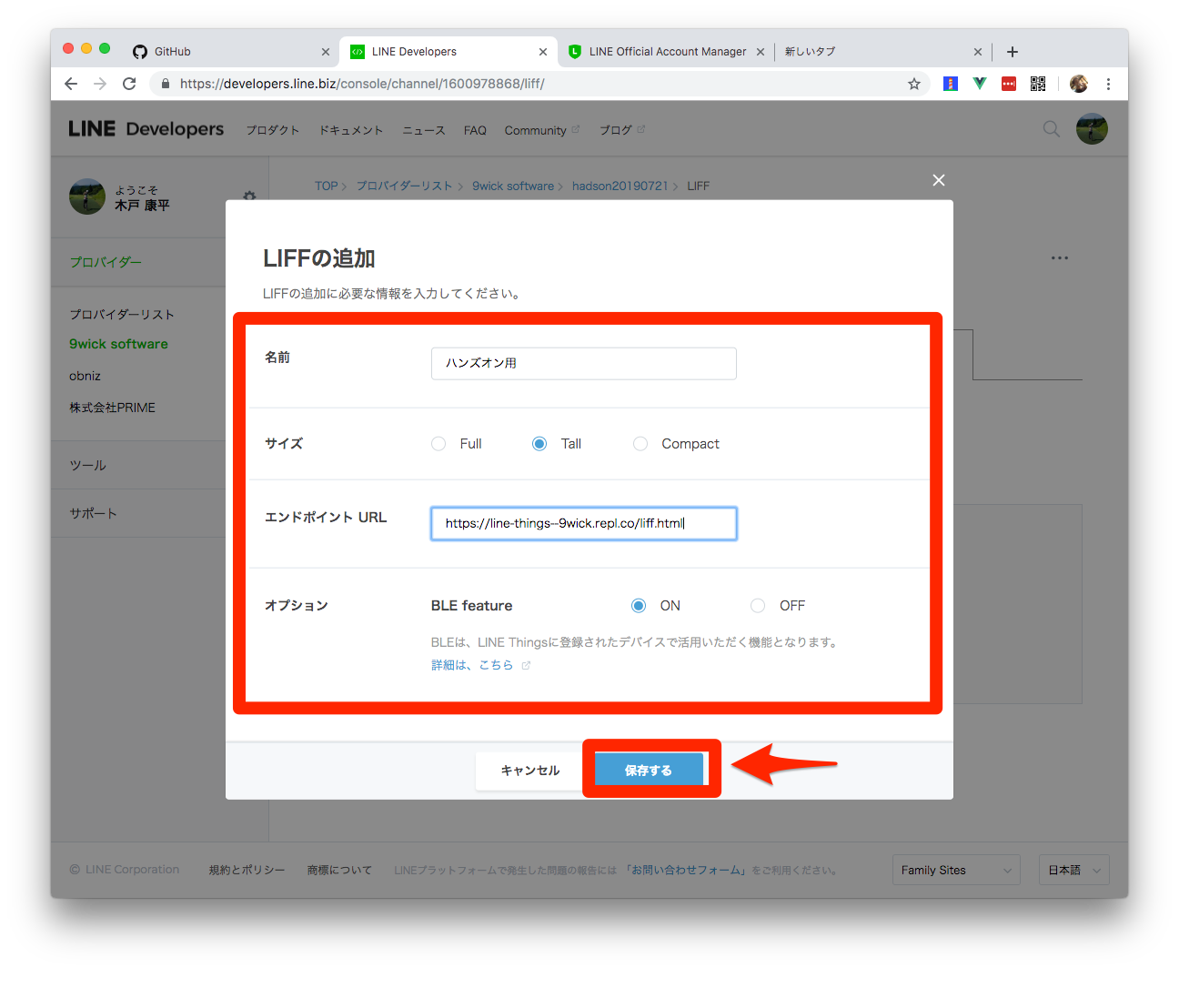

LIFFタブから新規LIFFアプリを作成します。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f35636631626664362d393330652d346430632d393235332d3763386138383331323536352e706e67.png

設定でBLEをONにするのを忘れずに行います。
エンドポイントは立ち上げたサーバーのURL + "/liff"にします
https://xxxxxx.repl.co/liff

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f35646561613663312d643261352d323835352d353165642d6236323738663064323362362e706e67.png

これで無事作成完了です。
スクリーンショット 2019-07-23 15.42.36.png

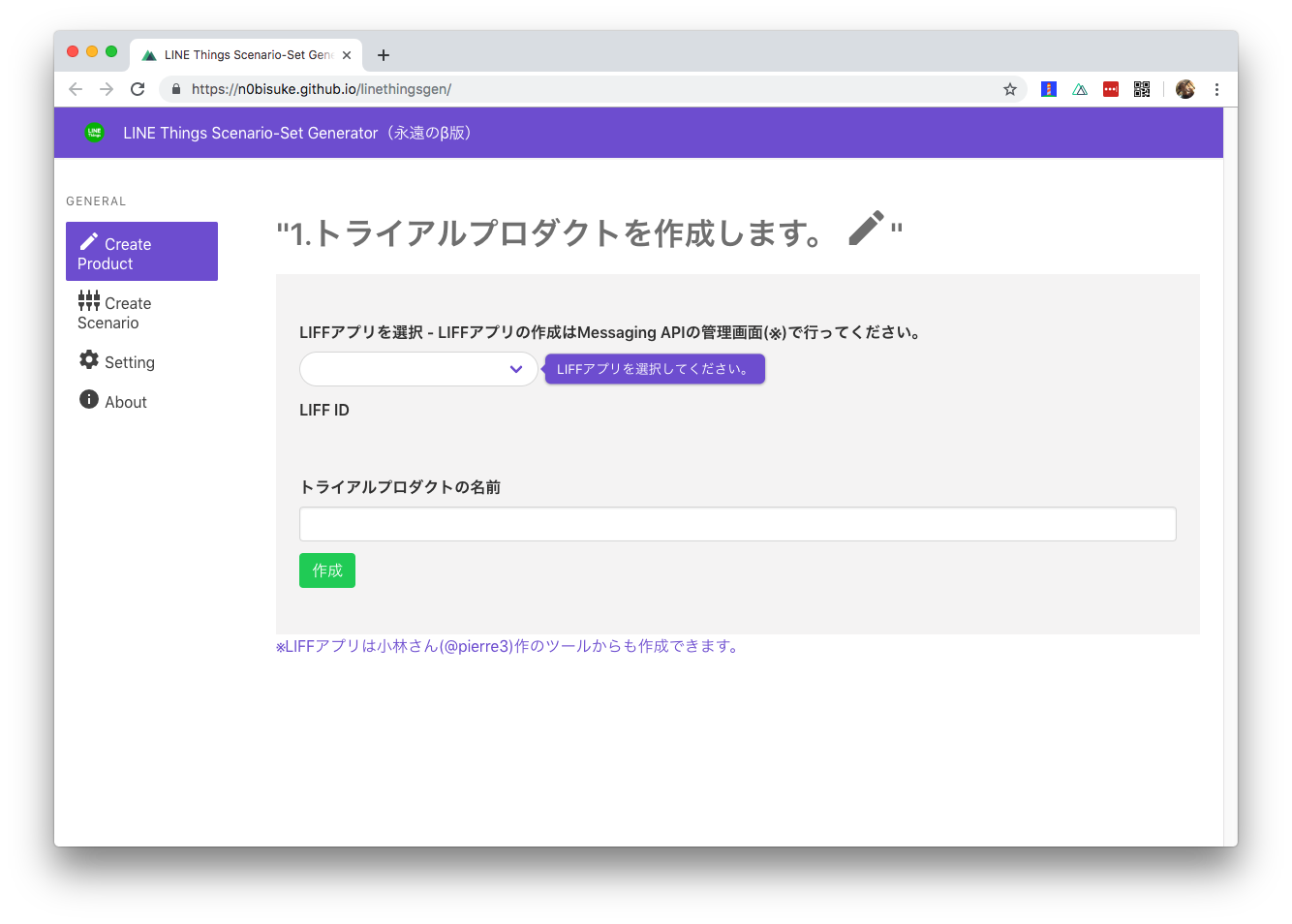

シナリオ設定は @n0bisuke さんが作っているアプリを使って設定します

( @n0bisukeさんありがとうございます)
https://n0bisuke.github.io/linethingsgen/

スクリーンショット 2019-07-23 15.43.38.png

まずはSettingに行って、アクセストークン(ロングターム)を入力して保存します。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f38353665643862302d656634662d383138312d613866382d3964626138616666653034632e706e67.png

Create Productに戻って少し待つと、先程作ったLIFFアプリが出てくるので選択します。プロダクト名を入力して作成ボタンを押すと、下に緑色で結果が表示されます。
このとき、プロダクト名はユニークな名前にして下さい。他人とかぶるとどれが自分のデバイスかわからなくなります。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f34383462303731302d373331382d613365652d306466362d3462316565646135343036352e706e67.png

そのままCreate Scenarioへ行きます。先程作ったproductが選べますので、選択します。
トリガーがBLE_NOTIFICATIONになってるのを確認してシナリオセットを登録します。
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f32303232653766622d623861372d393731632d656231342d3032376632373938313433382e706e67.png

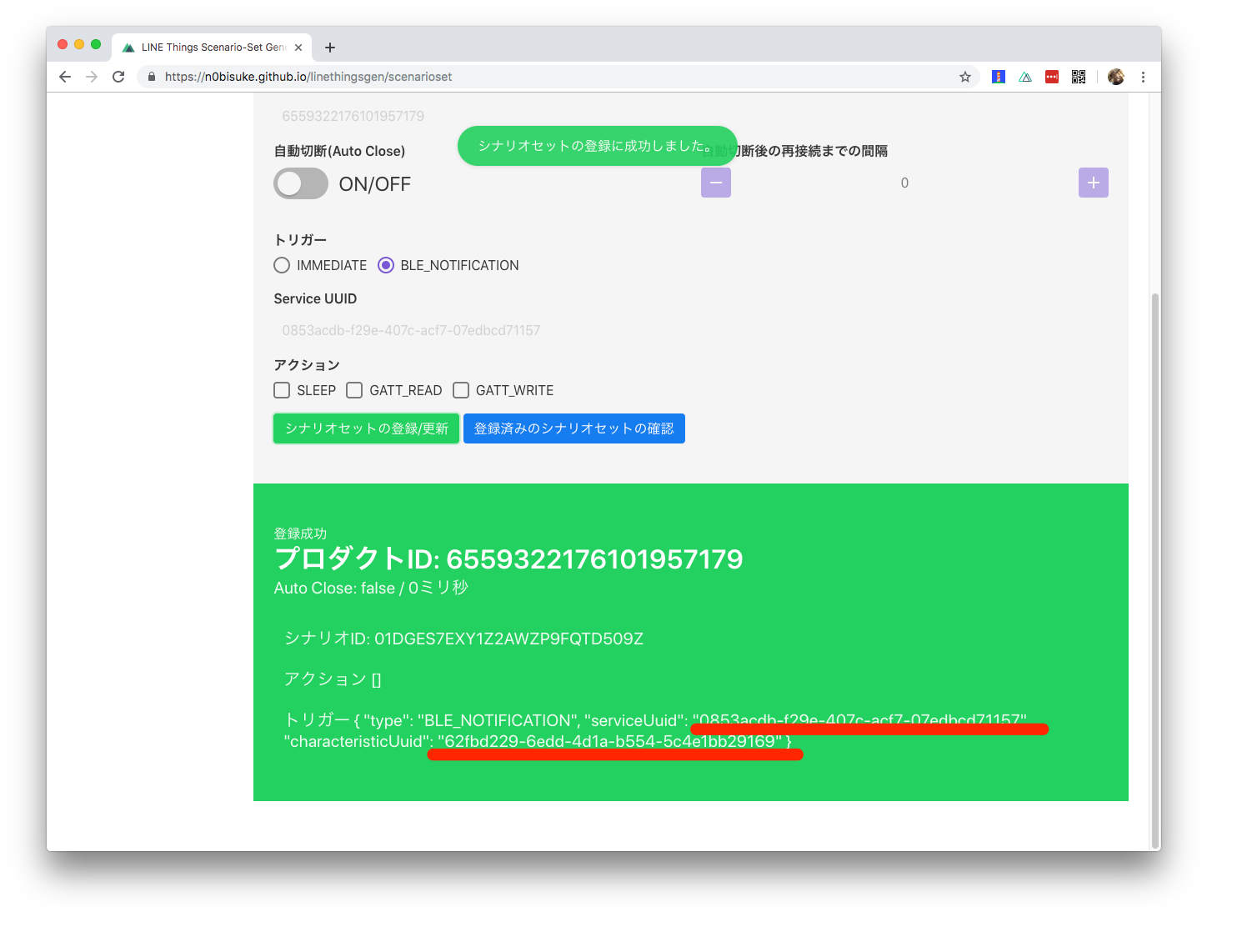

シナリオセットの登録時に出てきたBLE_NOTIFICATIONのserviceUuidとcharacterisitcUuidを.envファイルに記載します。ついでに自分の持っているobniz_idも入力します。

68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f38313237336634622d626439652d366663392d646431642d3532333836626533323633612e706e67.png
68747470733a2f2f71696974612d696d6167652d73746f72652e73332e61702d6e6f727468656173742d312e616d617a6f6e6177732e636f6d2f302f3232373031352f65626564333739662d653939652d366662342d323833612d6237353062663066333639312e706e67.png

repl.itのrestartボタンを押して反映させましょう
obnizに"Obniz Ready"と表示されていればうまく動いています。

試してみる

こちらのQRからLINE Thingsを有効化します

68747470733a2f2f646576656c6f706572732e6c696e652e62697a2f6d656469612f6c696e652d7468696e67732f71725f636f64652d33313166333530332e706e67.png

LINE Thingsの画面で自分の作ったproductを選んでペアリングします
ペアリングがうまくできない場合は、Bluetoothのオンオフ、端末の再起動を試して下さい。

連携できれば完了です。

obnizが自動的に接続され、connected表示になります。

まずはLIFFでLINE Thingsを触ってみましょう。

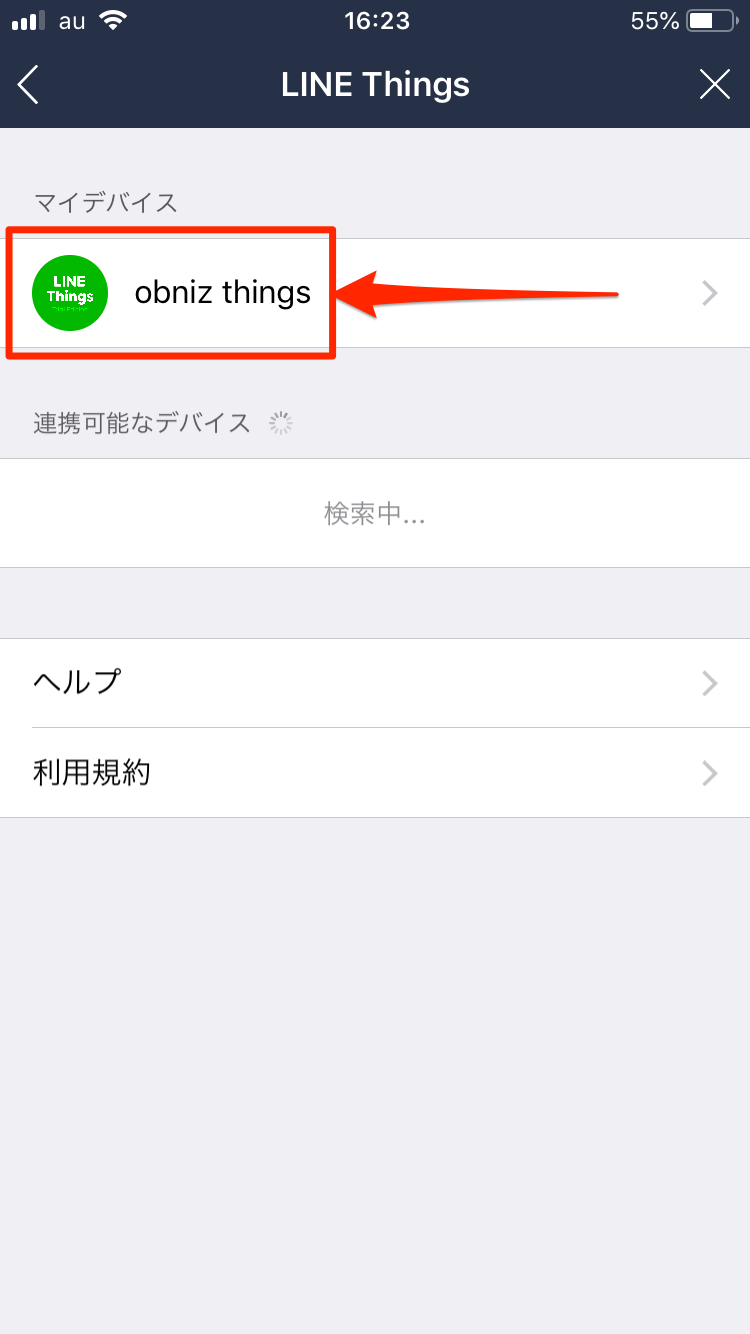

マイデバイスで選択します。場合によっては認証を求められるので、よく読んで許可しましょう。

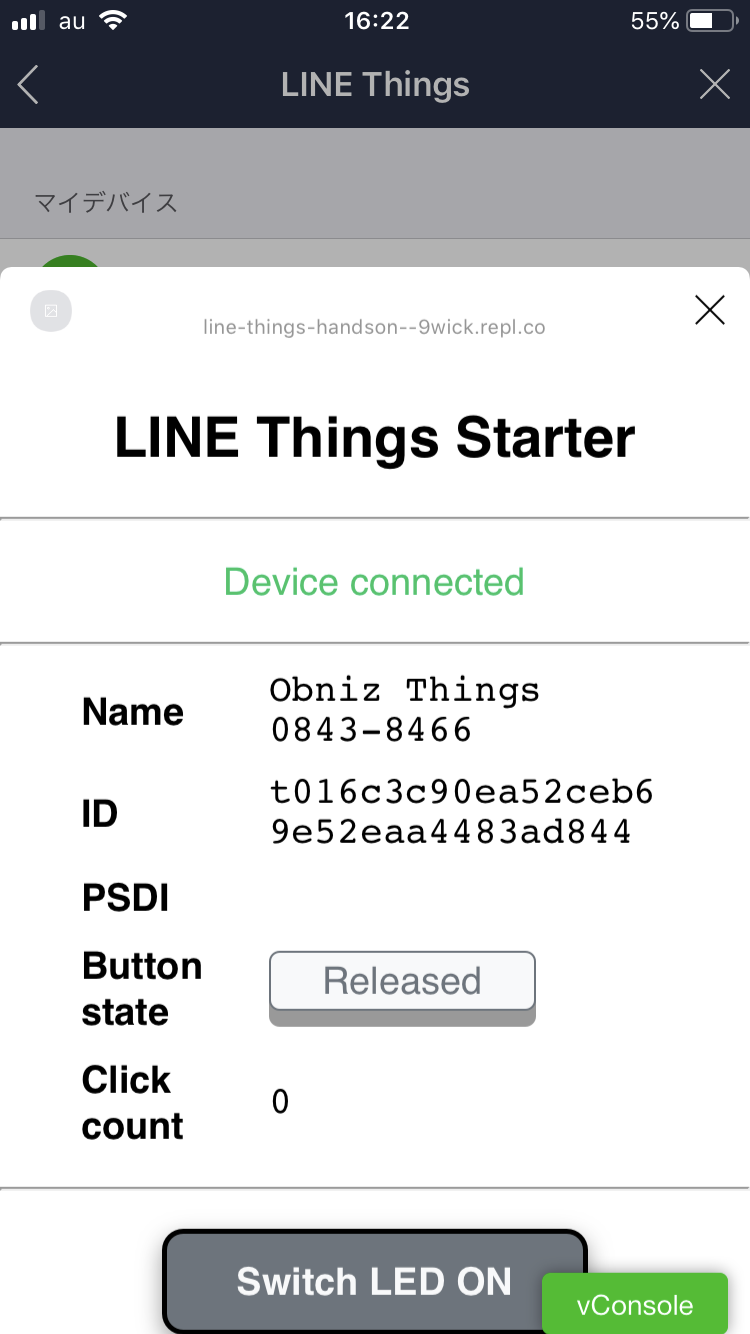

LIFFが立ち上がります。
obnizのスイッチを押すとLIFF上でボタンが押されたり、
LIFF上のスイッチを押すとobnizのディスプレイの表示が変わったりします。


LIFFで十分に遊んだたら、LIFFを閉じます。
その状態で左上のスイッチを押すとLINEを経由してサーバーに通知が行き、replyにてbotがチャットします。

これでLINE ThingsのLIFFとが体験できました!
