swiftにopencvを入れて画像処理を行う

やりたいこと

xcodeでswiftプロジェクトを作成し、swift内にopenCVを入れる事で画像処理を楽にする。
iPhoneカメラで撮影した画像を2値化したり、エッジ検出する
※いつものように個人macでの実装なので業務関係ない

open cvのダウンロード

以前ダウンロードまでは実施したので、この記事では実装をしていく。
インストールしてない人は、以下記事参考

Object-cからopen cvを呼び出す

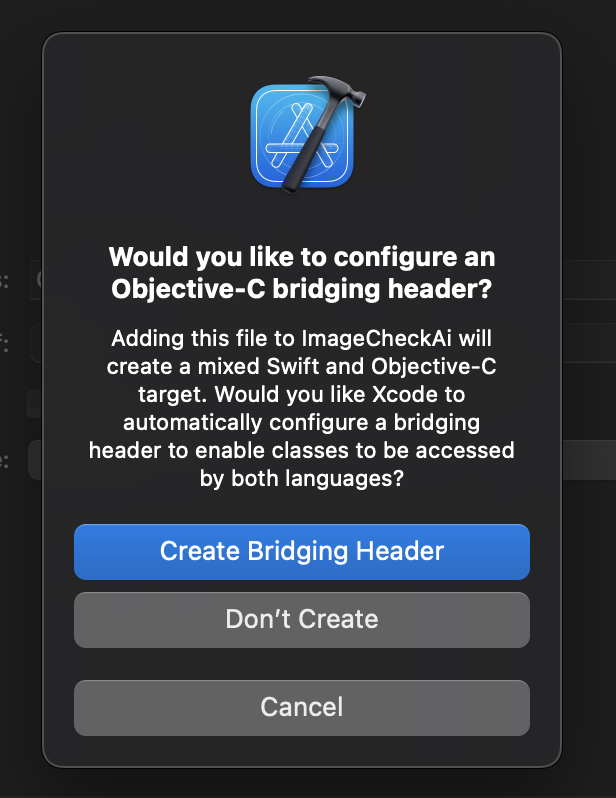

Nextでファイル作成を実行するとポップアップが表示する。
Object-Cを実行するために必要なbridging header fileをXcodeが自動生成してくれる。

Object-C++ファイルにする為に、OpenCVSample.mファイルを.mmに変更する

ImageCheckAi-Bridging-Header.h

#import "OpenCVSample.h"

OpenCVSample.h

#import <UIKit/UIKit.h>

@interface OpenCVSample : NSObject
+(UIImage *)GrayScale:(UIImage *)image;
@end

最初は撮影した画像をグレースケールに変換する

OpenCVSample.mm

#import <opencv2/opencv.hpp>
#import <opencv2/imgcodecs/ios.h>

#import "OpenCVSample.h"

@implementation OpenCVSample

+(UIImage *)GrayScale:(UIImage *)image{
    // convert image to mat
    cv::Mat mat;
    UIImageToMat(image, mat);

    // convert mat to gray scale
    //ここでグレースケール化しています。
    cv::Mat gray;
    cv::cvtColor(mat, gray, cv::COLOR_BGR2GRAY);

    // convert to image
    UIImage * grayImg = MatToUIImage(gray);

    return grayImg;
}

@end

swiftからObjective-Cを実行

ViewControllerに撮影、撮影後の表示をUIImagePickerControllerで実装

storybordなどでカメラボタンを配置してください。今回は割愛してオブジェクトが配置された前提にします。

ViewController.swift

//フレームワークをインポートする
import UIKit


//ビュー用のクラス
class ViewController: UIViewController, UIImagePickerControllerDelegate,UINavigationControllerDelegate{

    @IBOutlet weak var imageView: UIImageView!
    let imagePicker = UIImagePickerController()

    override func viewDidLoad() {
        super.viewDidLoad()
        //画像の初期設定みたいなもの
        //tyoeで.cameraを.photoLibraryに変更にすれば写真フォルダから参照する
        imagePicker.delegate = self
        imagePicker.sourceType = .camera
        imagePicker.allowsEditing = true
    }

    //カメラでuse select選択すると関数起動
    func imagePickerController(_ picker: UIImagePickerController, didFinishPickingMediaWithInfo info: [UIImagePickerController.InfoKey : Any]) {

        //画像情報定義
        if let userPickedImage = info[UIImagePickerController.InfoKey.editedImage] as? UIImage {
            imageView.image = userPickedImage

            guard let ciimage = CIImage(image:userPickedImage) else {
                fatalError("エラーじゃ取得できぬ")
            }
            //画像を引数にdetect関数起動
            detect(image: ciimage)
        }
        //ピッカー解除
        imagePicker.dismiss(animated: true, completion: nil)
    }

    //画像処理関数
    func detect(image:CIImage) {

        let thresholdImage = imageView.image
        let gray = OpenCVSample.grayScale(thresholdImage)

        //最終表示画像
        imageView.image = gray
    }
//ピッカー解除
    func imagePickerControllerDidCancel(_ picker: UIImagePickerController) {
        imagePicker.dismiss(animated: true,completion: nil)
    }
    @IBAction func cameraTapped(_ sender: UIBarButtonItem) {
        present(imagePicker, animated: true, completion: nil)
    }

}

実機へビルドして動作確認

iPhoneで撮影した画像がグレースケール化されている事が分かる
画像が回転してしまっているので、別途記述する必要はあり。

画像を2値化してみる

先程記述したobj-c++ファイルを修正する。
以下二値化部分切り取り

//引数(入力画像、出力画像、輝度閾値、輝度最大値、タイプ）
 cv::threshold(gray, binary, 110, 255,  cv::THRESH_BINARY);

OpenCVSample.mm

#import <opencv2/opencv.hpp>
#import <opencv2/imgcodecs/ios.h>

#import "OpenCVSample.h"

@implementation OpenCVSample

+(UIImage *)GrayScale:(UIImage *)image{
    // convert image to mat
    cv::Mat mat;
    UIImageToMat(image, mat);

    // convert mat to gray scale
    cv::Mat gray;
    cv::cvtColor(mat, gray, cv::COLOR_BGR2GRAY);

    //2値化処理
    cv::Mat binary;
    cv::threshold(gray, binary, 110, 255,  cv::THRESH_BINARY);

    // 引数の画像をbinaryに変更する
    UIImage * grayImg = MatToUIImage(binary);

    return grayImg;
}

@end

2値化できた

まとめ

今回は単純2値化のみしか実装してないが、適応的閾値処理を活用して影を2値化時に検出しない様にする必要はあります。
画像の回転を元に戻すなどありますが、参考になれば幸いです
