@wata3110

gRPC-webを触ってみた

※この記事は、 CyberAgent PTA Advent Calendar 2020の21日目の記事です。

現在サイバーエージェントのメディア事業部でエンジニアをやっているwata3110です。

この記事は、gRPC-Web Hello World Guideを参考に手を動かした時のことをまとめました。
はじめにざっくりとgRPC-webとは何かを説明したあと、触ってみてハマったところなどを書いていきたいと思います。
まだ理解できていないところも多いため訂正や補足ありましたら、コメントいただけると幸いです。

gRPC-webとは

webクライアントがHTTPサーバーを経由することなく、gRPCバックエンドサービスと直接通信できるようにするJavaScriptクライアントライブラリです。

クライアント側とサーバー側のデータ型とサービスインターフェイスをProtocol Bufferで定義することができ、end-to-endのgRPCアプリケーションアーキテクチャを簡単に構築できることがgRPC-Webを使用することの大きな利点の一つになります。1_mAkZWyRD9gKyBEOaqEFm-A.png
クライアントはバックエンドに対して直接呼び出すことはできず、クライアント呼び出しをgRPCに適した呼び出しに変換する必要があり、その役割はEnvoyがクライアントによって生成されたHTTP/1.1呼び出しをバックエンドのサービスで処理できるHTTP/2呼び出しに変換することで実現しています。

触ってみる

Protocol Bufferを定義する

HelloRequestを渡すとHelloResponseを返すrpcメソッドSayHelloをもつサービスGreeterを定義します。

helloworld.proto
syntax = "proto3";

package helloworld;

service Greeter {
  rpc SayHello (HelloRequest) returns (HelloReply);
}

message HelloRequest {
  string name = 1;
}

message HelloReply {
  string message = 1;
}

サービスを実装する

クライアントからリクエストを受け取り、
それを元にレスポンスを作成してクライアントに送り返します。

server.js
var PROTO_PATH = __dirname + '/helloworld.proto';

var grpc = require('@grpc/grpc-js');
var protoLoader = require('@grpc/proto-loader');
var packageDefinition = protoLoader.loadSync(
    PROTO_PATH,
    {keepCase: true,
     longs: String,
     enums: String,
     defaults: true,
     oneofs: true
    });
var protoDescriptor = grpc.loadPackageDefinition(packageDefinition);
var helloworld = protoDescriptor.helloworld;

function doSayHello(call, callback) {
  callback(null, {
    message: 'Hello! ' + call.request.name
  });
}

function getServer() {
  var server = new grpc.Server();
  server.addService(helloworld.Greeter.service, {
    sayHello: doSayHello,
  });
  return server;
}

if (require.main === module) {
  var server = getServer();
  server.bindAsync(
    '0.0.0.0:9090', grpc.ServerCredentials.createInsecure(), (err, port) => {
      assert.ifError(err);
      server.start();
  });
}

exports.getServer = getServer;

クライアントコードを書く

クライアント用のjsファイルを以下コマンドで生成します。
import_styleにtypescriptを指定すれば、typescriptで出力できます。

$protoc -I=. helloworld.proto \
  --js_out=import_style=commonjs:. \
  --grpc-web_out=import_style=commonjs,mode=grpcwebtext:.

生成したファイルを元にclient.jsを実装します。

client.js
const {HelloRequest, HelloReply} = require('./helloworld_pb.js');
const {GreeterClient} = require('./helloworld_grpc_web_pb.js');

var client = new GreeterClient('http://localhost:8080');

var request = new HelloRequest();
request.setName('World');

client.sayHello(request, {}, (err, response) => {
  console.log(response.getMessage());
});

package.json

package.jsonを作成します。

package.json
{
  "name": "grpc-web-simple-example",
  "version": "0.1.0",
  "description": "gRPC-Web simple example",
  "main": "server.js",
  "devDependencies": {
    "@grpc/grpc-js": "~1.0.5",
    "@grpc/proto-loader": "~0.5.4",
    "async": "~1.5.2",
    "google-protobuf": "~3.14.0",
    "grpc-web": "~1.2.1",
    "lodash": "~4.17.0",
    "webpack": "~4.43.0",
    "webpack-cli": "~3.3.11"
  },
  "scripts": {
    "build": "webpack client.js --mode development"
  }
}

index.html

簡単なHTMLを実装します。

index.html
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>gRPC-Web Example</title>
<script src="./dist/main.js"></script>
</head>
<body>
  <p>Open up the developer console and see the logs for the output.</p>
</body>
</html>

プロキシの設定ファイル

Envoyの設定ファイルを記述します。

envoy.yml
admin:
  access_log_path: /tmp/admin_access.log
  address:
    socket_address: { address: 0.0.0.0, port_value: 9901 }

static_resources:
  listeners:
    - name: listener_0
      address:
        socket_address: { address: 0.0.0.0, port_value: 8080 }
      filter_chains:
        - filters:
            - name: envoy.filters.network.http_connection_manager
              typed_config:
                "@type": type.googleapis.com/envoy.config.filter.network.http_connection_manager.v2.HttpConnectionManager
                codec_type: auto
                stat_prefix: ingress_http
                route_config:
                  name: local_route
                  virtual_hosts:
                    - name: local_service
                      domains: ["*"]
                      routes:
                        - match: { prefix: "/" }
                          route:
                            cluster: greeter_service
                            max_grpc_timeout: 0s
                      cors:
                        allow_origin_string_match:
                          - prefix: "*"
                        allow_methods: GET, PUT, DELETE, POST, OPTIONS
                        allow_headers: keep-alive,user-agent,cache-control,content-type,content-transfer-encoding,
                        custom-header-1,x-accept-content-transfer-encoding,x-accept-response-streaming,x-user-agent,x-grpc-web,grpc-timeout
                        max_age: "1728000"
                        expose_headers: custom-header-1,grpc-status,grpc-message
                http_filters:
                  - name: envoy.filters.http.grpc_web
                  - name: envoy.filters.http.cors
                  - name: envoy.filters.http.router
  clusters:
    - name: greeter_service
      connect_timeout: 0.25s
      type: logical_dns
      http2_protocol_options: {}
      lb_policy: round_robin
      load_assignment:
        cluster_name: cluster_0
        endpoints:
          - lb_endpoints:
              - endpoint:
                  address:
                    socket_address:
                      address: host.docker.internal
                      port_value: 9090

クライアント用のjsコードをコンパイルする

npm install
npm run build

動かしてみる

gRPCサービスを立ち上げます。

$ node server.js

次にEnvoyを立ち上げます。
上記のenvoy.ymlでポート:8080でブラウザからのリクエストを受け取り、ポート:9090に転送するようにEnvoyを構成しています。

docker run -d -v "$(pwd)"/envoy.yaml:/etc/envoy/envoy.yaml:ro \
    -p 8080:8080 -p 9901:9901 envoyproxy/envoy:v1.16.1

webサーバーを立ち上げます

python3 -m http.server 8081

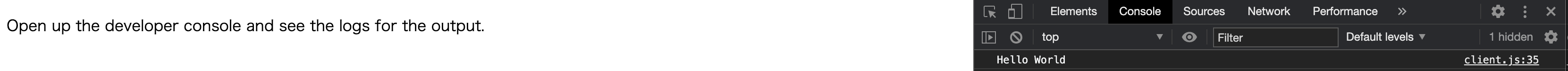

全て正常に起動させた後、localhost:8081にアクセスすると、
devツールのconsoleにhello worldが表示されます。

スクリーンショット 2020-12-21 8.12.04.png

ハマったところ

gRPCサービス、Envoy、webサーバーそれぞれ起動はしたが、consoleに何も表示されない事象が発生した。

原因

↓元のコード

envoy.yml
static_resources:
  listeners:
  - name: listener_0
    address:
      socket_address: { address: 0.0.0.0, port_value: 8080 }
    filter_chains:
    - filters:
      - name: envoy.http_connection_manager
        config:
          codec_type: auto
          stat_prefix: ingress_http
          route_config:
            name: local_route
            virtual_hosts:
            - name: local_service
              domains: ["*"]
              routes:
              - match: { prefix: "/" }
                route:
                  cluster: greeter_service
                  max_grpc_timeout: 0s
              cors:
                allow_origin_string_match:
                - prefix: "*"
                allow_methods: GET, PUT, DELETE, POST, OPTIONS
                allow_headers: keep-alive,user-agent,cache-control,content-type,content-transfer-encoding,custom-header-1,x-accept-content-transfer-encoding,x-accept-response-streaming,x-user-agent,x-grpc-web,grpc-timeout
                max_age: "1728000"
                expose_headers: custom-header-1,grpc-status,grpc-message
          http_filters:
          - name: envoy.grpc_web
          - name: envoy.cors
          - name: envoy.router
  clusters:
  - name: greeter_service
    connect_timeout: 0.25s
    type: logical_dns
    http2_protocol_options: {}
    lb_policy: round_robin
    hosts: [{ socket_address: { address: host.docker.internal, port_value: 9090 }}] // ←ここを修正

ガイドに沿って書いた元のenvoy.ymlのコードはclustersのhostsフィールドが使われてました。
Envoy documentationを見ると、hostsは非推奨になっており、代わりにload_assginmentを使うようにと書いてあったのでその通りにしたら正常にHello Wolrdが表示されるようになりました。

スクリーンショット 2020-12-21 8.53.23.png

まとめ

ただHello Worldするだけでしたが、なかなかうまく行かない部分が多く苦労しました。
それでもなんとなくですがgRPC-webの概要は理解できるようになったと思います。
次は何か作ってより理解を深めたいと思います。

参考文献
