agora.io On-Premise Recording（Nodejs）の録画映像レイアウトを調整する実装例

Last updated at 2020-01-23Posted at 2019-11-14

概要

今回はOn-Premise Recording（Nodejs）の録画映像レイアウトを調整する実装例をご紹介します。
録画映像レイアウトの調整とは、各入室ユーザの映像の配置と表示サイズ(縦横)を調整することです。
入室拠点数ごとにレイアウトを変更させることができます。

現在、On-Premise Recording（Nodejs）については、以下のサンプルが用意されています。
こちらのサンプルコードを使って録画映像レイアウトを調整してみます。
https://github.com/AgoraIO/Basic-Recording/tree/master/On-Premise-Recording-Nodejs

Githubに公開しています。
※変更したプログラムソースのみになりますので、元サンプルをダウンロードしそこに上書きしてください。

開発環境

・agora On-Premise Recording（Nodejs）

実現イメージ

今回は、4拠点まで入室する想定で、入室拠点が増えるごとにレイアウトを変化させる仕様にします。

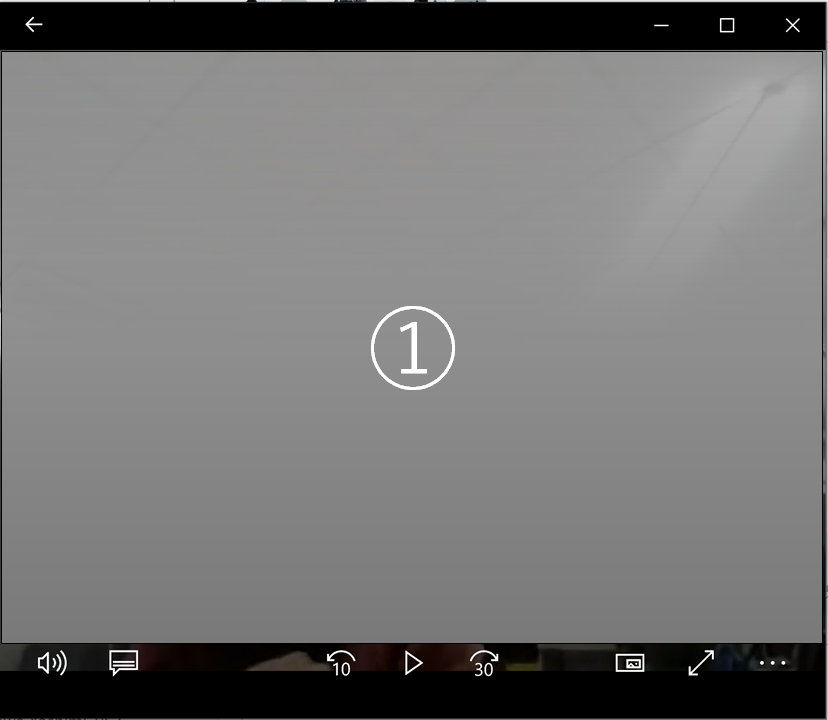

・1拠点入室時（1拠点レイアウトを適用）

・2拠点入室時（2拠点レイアウトを適用）

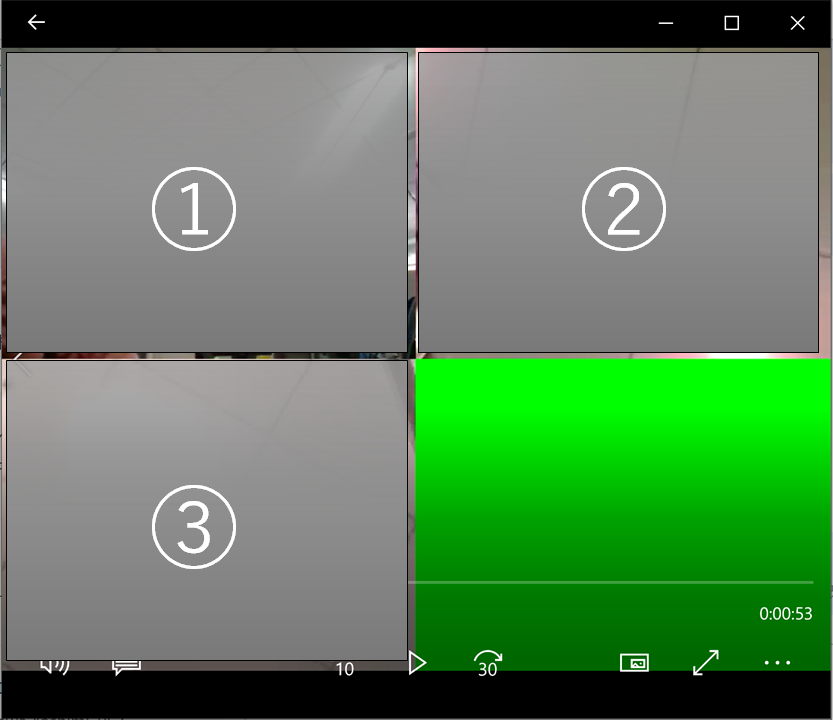

・3拠点入室時（4拠点レイアウトを適用）

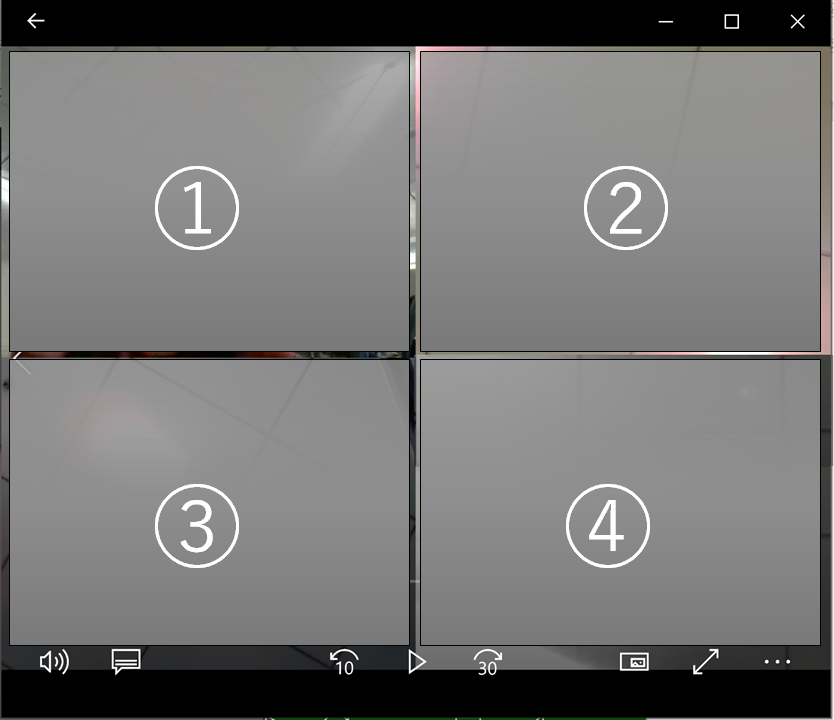

・4拠点入室時（4拠点レイアウトのまま)

変更したファイル

・recordManager.js
変更したファイルはGithubに公開しています
元のサンプルソースの同ファイルを差し替えてご利用ください。

実装のポイント

１. (基本事項として)録画映像レイアウトは、setMixLayout(layout)メソッドにレイアウト(layout)を設定することで実現します。

※参考：layoutの初期設定時処理

recordManager.js

    start(key, appid, channel) {
　　（省略）
　　　　//レイアウトの定義
       let layout = {
         "canvasWidth": 640,
         "canvasHeight": 480,
         "backgroundColor": "#00ff00",
         "regions": []
       }
　　（省略）
　　　　//(SDKに)レイアウトをセット
       sdk.setMixLayout(layout);
    }

・layoutプロパティ

プロパティ名	説明
canvasWidth	映像の幅
canvasHeight	映像の高さ
backgroundColor	映像の背景色
regions[]	映像のレイアウト(配列)

２. 録画映像レイアウトの各映像の位置とサイズは、layoutのregions[region()]に値(region())をセットすることで実現します。

※regions[]の配置イメージ

・region()プロパティ

プロパティ名	説明
uid	入室したユーザのuid
x	uid映像のx軸
y	uid映像のy軸
width	uid映像の幅
height	uid映像の高さ
alpha	1 (※APIリファレンス参照)
zOrder	1 (※APIリファレンス参照)

３. 「実現イメージ」のようなレイアウト構成にするには、ユーザの入室判定処理(subscribeEvents)ごとにregions[]へ値(region())を動的に更新していくことで実現します。
　→「On-Premise Recording（Nodejs）の録画映像レイアウト調整の実装例」を参照

On-Premise Recording（Nodejs）の録画映像レイアウト調整の実装例

前準備として、各自On-Premise Recording（Nodejs）環境をご準備ください。
※環境の作成方法は、サンプルコードのREADMEの手順に従い作成してください。

実装コード（変更箇所）

recordManager.js

subscribeEvents(recorder) {
(省略)
 sdk.on("userjoin", (uid) => {
(省略)
   let {layout} = recorder;
   //入室拠点数(=regions[]の配列数)ごとにregions[]にセットするregionの値を更新する
   switch(layout.regions.length) {
       case 0:  //1拠点入室時（1拠点レイアウト）
           region.x = 0;
           region.y = 0;
           region.width = 640;
           region.height = 480;
           break;
       case 1:  //2拠点入室時（2拠点レイアウト）
　　　　　　//1拠点目
           layout.regions[0].x = 0;
           layout.regions[0].y = 0;
           layout.regions[0].width = 320;　//全体幅の2分の1サイズ
           layout.regions[0].height = 480;
           //2拠点目
　　　　　　region.x = 320;
           region.y = 0;
           region.width = 320;
           region.height = 480;
           break;
       case 2:  3拠点入室時（4拠点レイアウト）
　　　　　　//1拠点目
           layout.regions[0].x = 0;
           layout.regions[0].y = 0;
           layout.regions[0].width = 320;   //全体幅の2分の1サイズ
           layout.regions[0].height = 240;  //全体高さの4分の1サイズ
           //2拠点目
           layout.regions[1].x = 320;
           layout.regions[1].y = 0;
           layout.regions[1].width = 320;
           layout.regions[1].height = 240;
           //3拠点目
           region.x = 0;
           region.y = 240;
           region.width = 320;
           region.height = 240;
　　　　　　//※4拠点目には背景色が適用される
           break;
       case 3:  4拠点入室時（4拠点レイアウトのまま）
           //1～3拠点目はcase 2で設定した値をそのまま使用
           //4拠点目
           region.x = 320;
           region.y = 240;
           region.width = 320;
           region.height = 240;
           break;
       default:
           break;
   }
   layout.regions.push(region);
   sdk.setMixLayout(layout);
 });
}

動作確認

それでは動作確認してみます。

録画の実行

（各自ご準備いただいたOn-Premise Recording（Nodejs）環境にて）
１．録画を開始します。
２．1拠点目が入室します。（case 0に相当）
３．2拠点目が入室します。（case 1に相当）
４．3拠点目が入室します。（case 2に相当）
５．4拠点目が入室します。（case 3に相当）
６．録画を停止します。
７．（必要に応じて/sdk/tools配下にあるvideo_convert.pyを実行し）映像と音声をマージします。
