Renesas RAマイコンを使ってみよう(3)～スイッチを使ってみよう～

RAマイコンを使ってみよう～Lチカ編～の続きです。

今回は、スイッチを使ってみましょう。

ピン設定を確認する

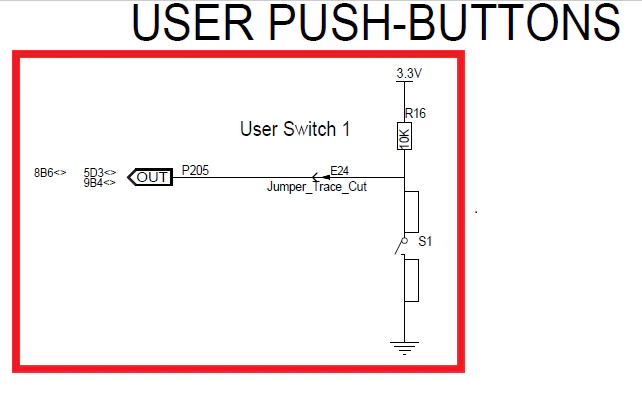

P205 がスイッチに繋がっています。

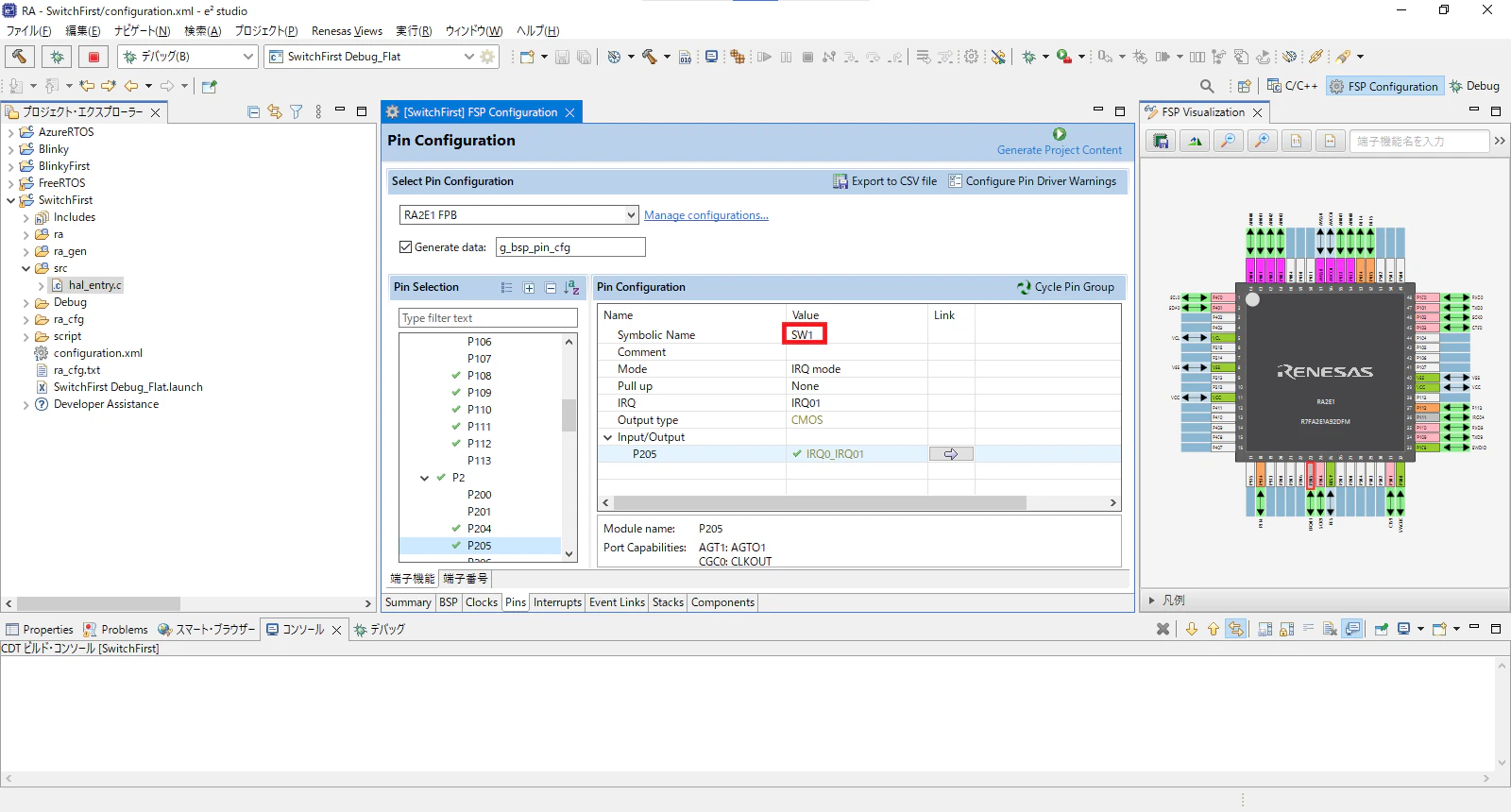

Configuration を見ると SW1 になっています。

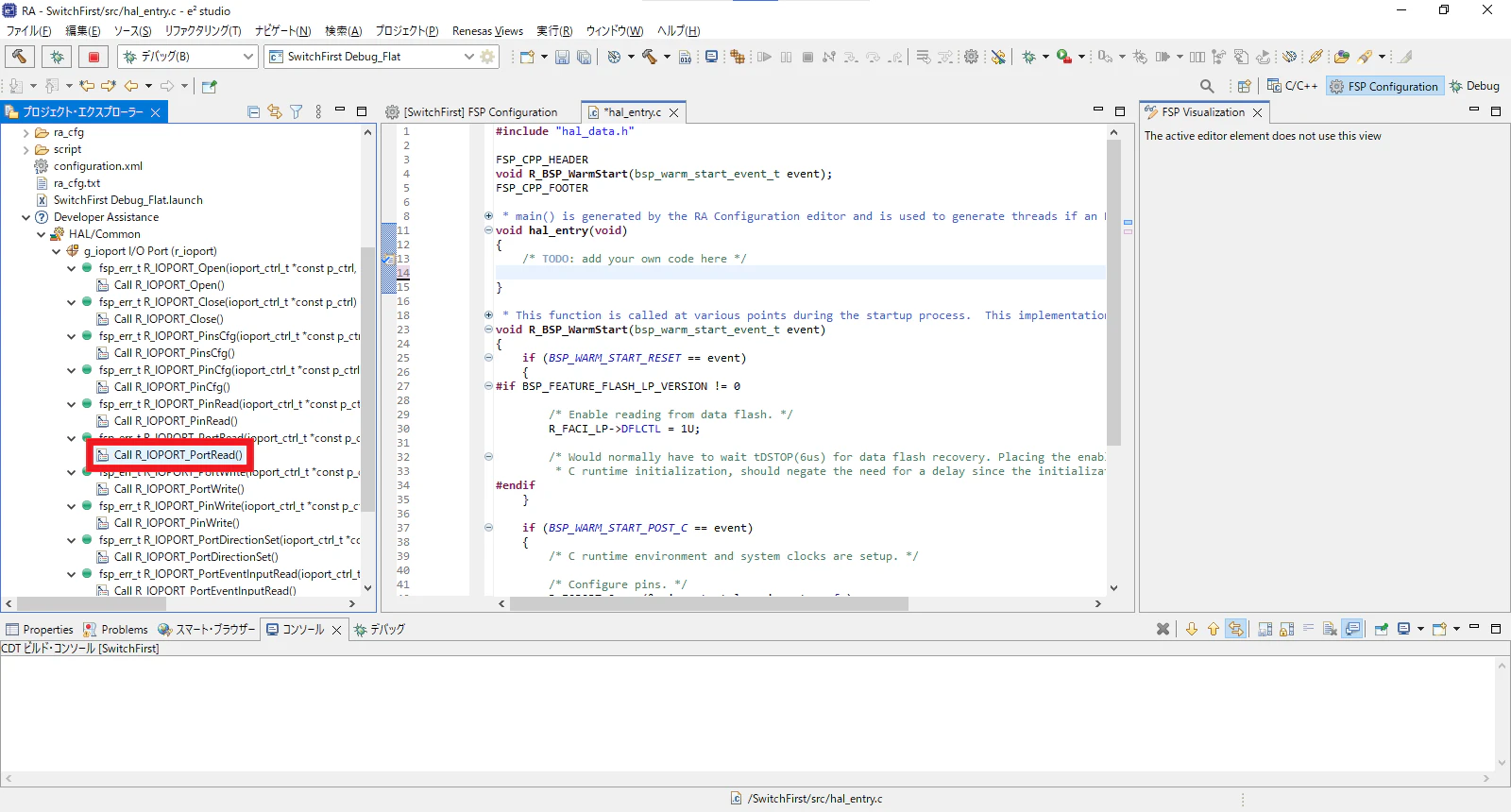

Developer Assistance から R_IOPORT_PinRead を探しプログラムに貼り付けます。

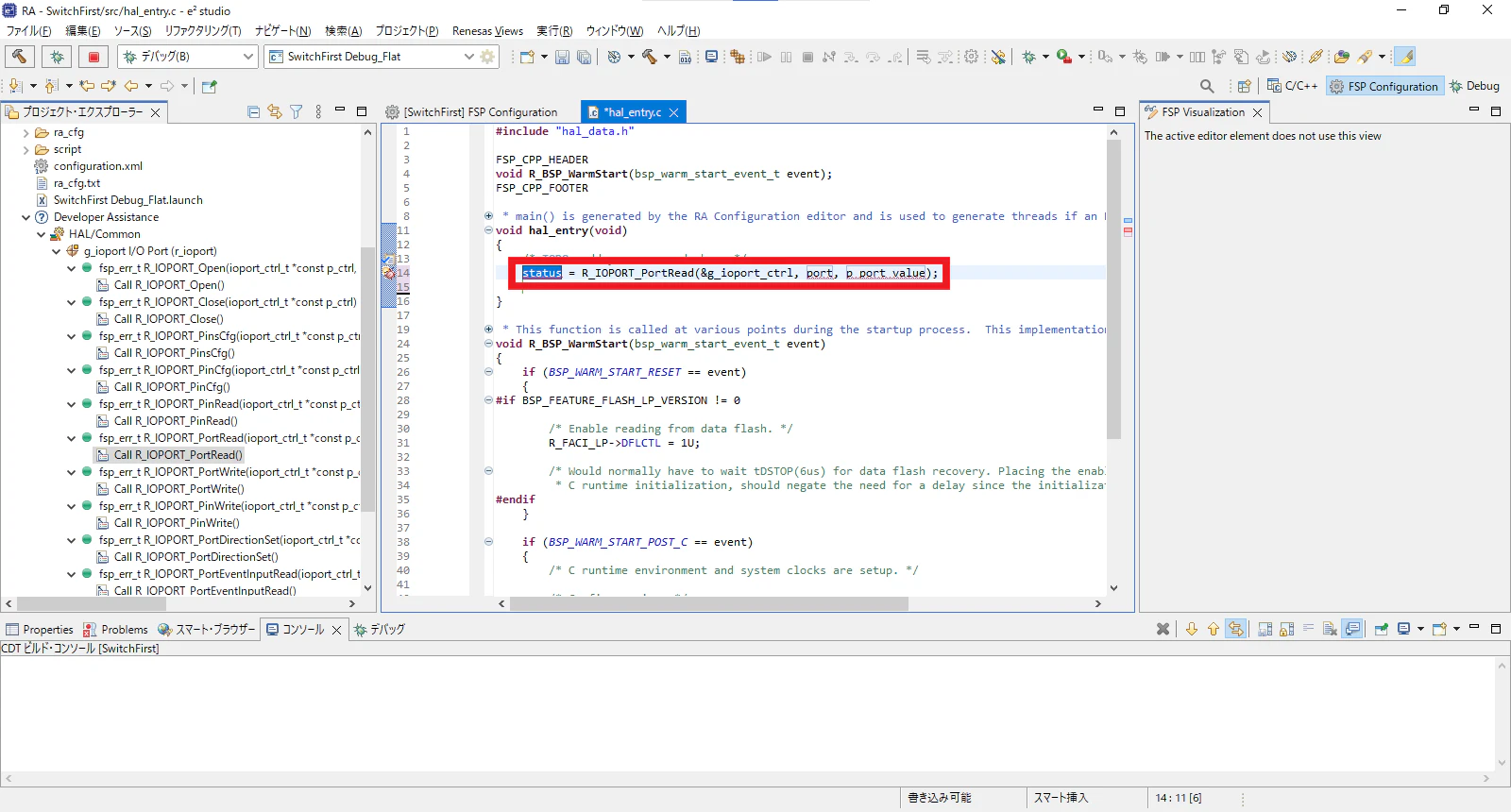

R_IOPORT_PinRead(&g_ioport_ctrl, SW1, &SW1_status) とプログラムを修正します。
ただし value が規定されていません。

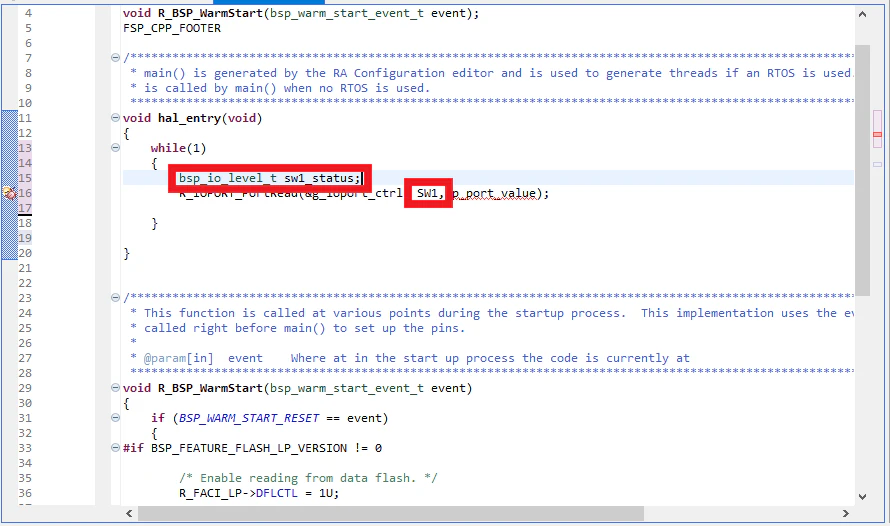

bsp_io_level_t SW1_status を追加します。

次に、 Status に応じてプログラムを構成します。

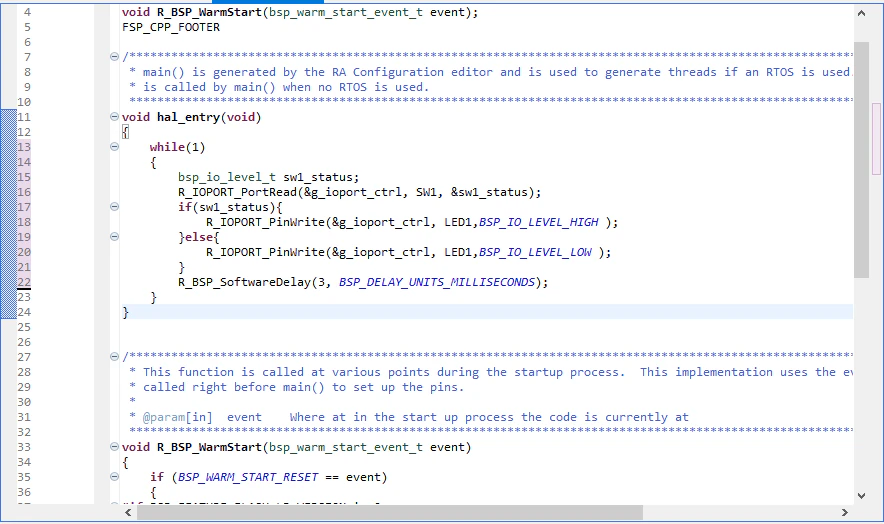

SW1 の Status に応じてLEDが点滅するようにします。

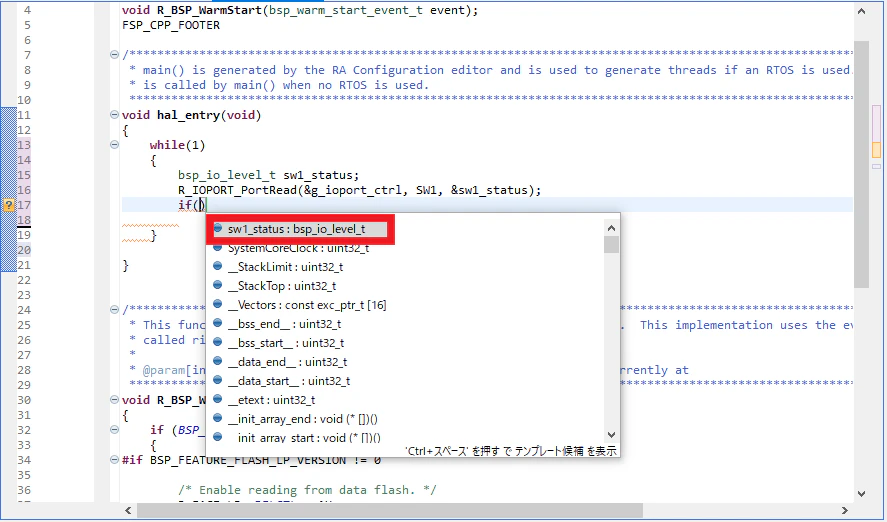

sw1 と入力すると補完で sw1_status が出てきます。

void hal_entry(void)
{
    /* TODO: add your own code here */
   while(1){
       bsp_io_level_t SW1_status;
        R_IOPORT_PinRead(&g_ioport_ctrl, SW1, &SW1_status);
               if(SW1_status){
                   R_IOPORT_PinWrite(&g_ioport_ctrl, LED1,BSP_IO_LEVEL_HIGH );
               }else{
                   R_IOPORT_PinWrite(&g_ioport_ctrl, LED1,BSP_IO_LEVEL_LOW );
               }
    R_BSP_SoftwareDelay(3, BSP_DELAY_UNITS_MILLISECONDS);
    }
}

LED2の追加

今回も　LED2 を修正しました。

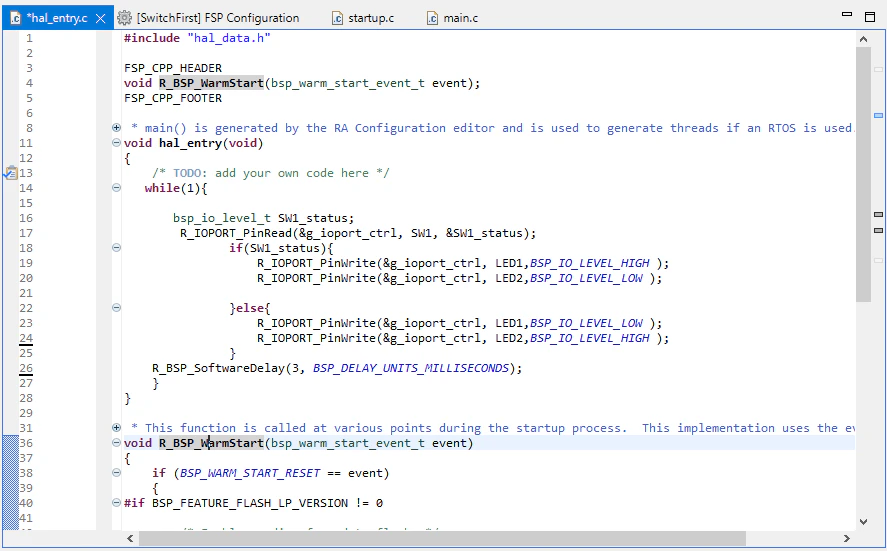

プログラム

void hal_entry(void)
{
    /* TODO: add your own code here */
   while(1){

       bsp_io_level_t SW1_status;
        R_IOPORT_PinRead(&g_ioport_ctrl, SW1, &SW1_status);
               if(SW1_status){
                   R_IOPORT_PinWrite(&g_ioport_ctrl, LED1,BSP_IO_LEVEL_HIGH );
                   R_IOPORT_PinWrite(&g_ioport_ctrl, LED2,BSP_IO_LEVEL_LOW );

               }else{
                   R_IOPORT_PinWrite(&g_ioport_ctrl, LED1,BSP_IO_LEVEL_LOW );
                   R_IOPORT_PinWrite(&g_ioport_ctrl, LED2,BSP_IO_LEVEL_HIGH );
               }
    R_BSP_SoftwareDelay(3, BSP_DELAY_UNITS_MILLISECONDS);
    }
}
