20円マイコン RISC-V CH32V003 をMounRiver Studioで使ってみよう2

20円マイコン RISC-V CH32V003 をMounRiver Studioで使ってみよう の続きです。
https://qiita.com/usashirou/items/658394f66705001d950a

1からプログラムを作ってみる

今回は、1からプログラムを作ってみます。
File⇒New⇒MounRiver Project をクリックします。

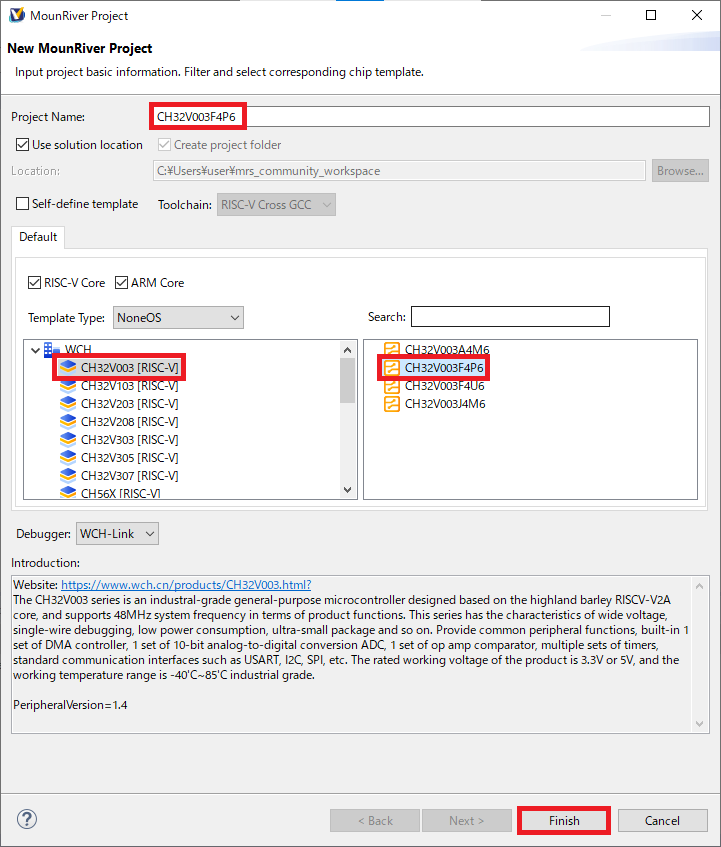

今回使用するマイコン CH32V003F4P6 を選択します。
CH32V003⇒CH32V003F4P6
Project Name を入力して Finish をクリックします。

生成されたプログラムを見てみましょう。
User⇒main.c をクリックします。
TX：D5
RX：D6
になっています。
コンパイル をクリックします。

ダウンロード します。

TeraTermで見てみましょう。

LED点滅を追加する

シリアル通信にLEDの点滅を追加します。
※UARTのRX/TXがかぶっているので正しいプログラムではありません。
GPIO_Toggle_INIT を追加し main内 を以下のように変更しました。
GPIO_Toggle_INIT

void GPIO_Toggle_INIT(void)
{
    GPIO_InitTypeDef GPIO_InitStructure = {0};

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOD, &GPIO_InitStructure);
}

main.c

int main(void)
{
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    Delay_Init();
    GPIO_Toggle_INIT();

    USART_Printf_Init(115200);
    printf("SystemClk:%d\r\n",SystemCoreClock);
    printf("GPIO Toggle TEST\r\n");

    USARTx_CFG();

    while(1)
    {
        Delay_Ms(500);
        GPIO_WriteBit(GPIOD, GPIO_Pin_0, Bit_SET);
        GPIO_WriteBit(GPIOD, GPIO_Pin_4, Bit_RESET);
        printf("GPIO Toggle TEST1\r\n");
        Delay_Ms(500);
        GPIO_WriteBit(GPIOD, GPIO_Pin_0, Bit_RESET);
        GPIO_WriteBit(GPIOD, GPIO_Pin_4, Bit_SET);
        printf("GPIO Toggle TEST2\r\n");

    }
}

TeraTermの表示

ダウンロードプログラムの設定

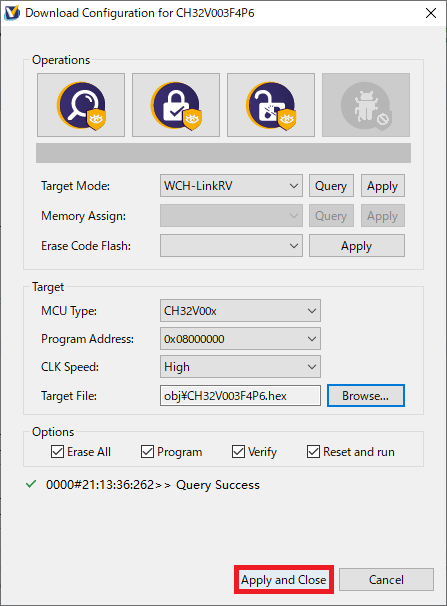

Download ボタンの横を押す事で Configuration を開く事が出来ます。

TargetMode横の Query をクリックします。

Query をクリックする事で TargetMode が選定されます。
TargetFile を選択します。
Browse をクリックします。

ダウンロード するプログラムを選択します。

Apply and Close をクリックします。

以上で ダウンロード するプログラムを変更することが出来ます。
