TouchGFXを使おう5～Lチカ編～

TouchGFXを使おう4～アニメーション～の続きです。

今回は、TouchGFXでLEDを光らせてみましょう。

画面製作

新規プロジェクトを作成し、ボタンを2個作成します。

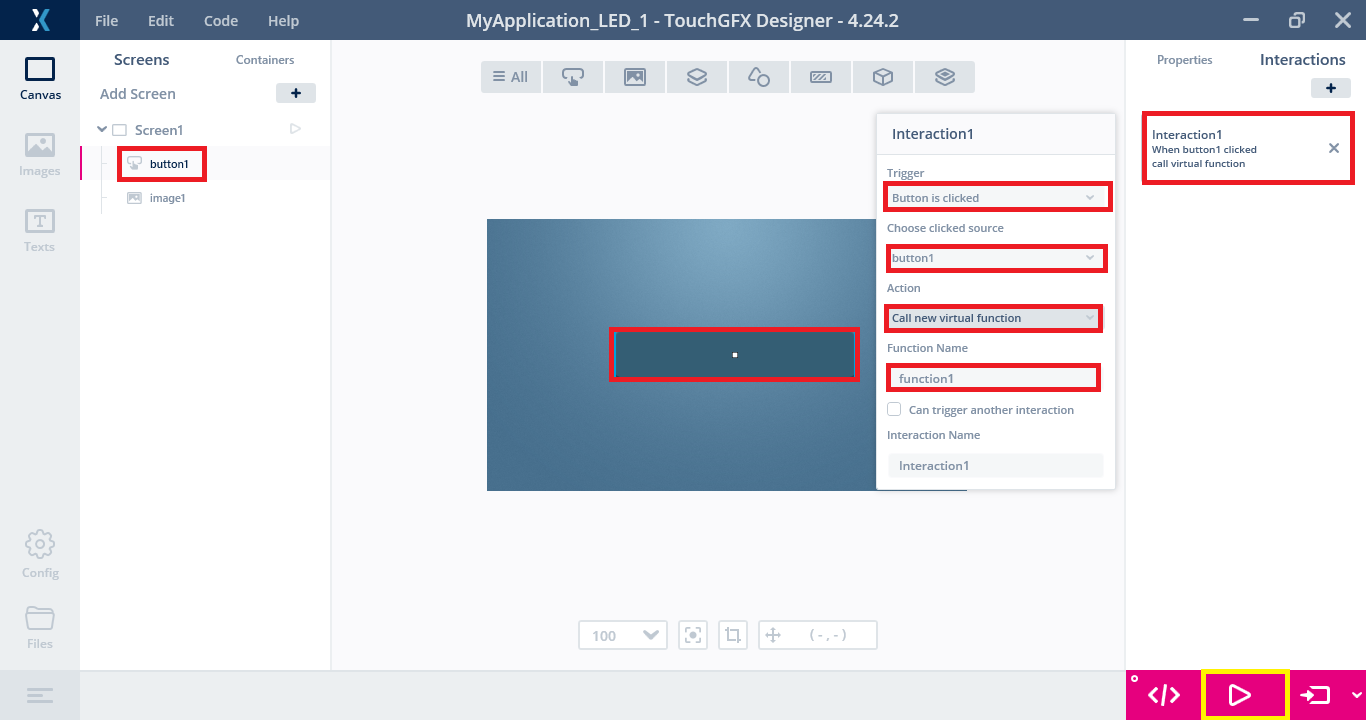

インタラクションの設定

Interactionを以下のように設定します。

	Interaction1
Trigger	Button is clicked
Choose clicked source	On_switch
Action	Call new virtual function
Function Name	function1

ピン設定

STM32CubeIDEを立ち上げた状態でSTM32CubeIDEフォルダのprojectファイルをダブルクリックし
.project ファイルを ダブルクリック プロジェクトをインポートします。

Iperatin completed ⇒ OK を クリック します。

立ち上げ後、iocファイルからLEDにつながる PC2 ピンを GPIO Output にし Generation します。


Warningが出ますが Yes で進みます。

TouchGFXでも変更されたことが表示されますので Yes を クリック します。

プログラム作成

今回、Screen1View.hpp に追加する関数を宣言します。

Screen1View.hpp

virtual void function1();

Screen1View.cpp に以下ププログラムを追加します。

ヘッダに

#ifndef SIMULATOR
#include "stm32h7xx_hal.h"
#endif

プログラム内に以下を追加します。

void Screen1View::function1()
{
	#ifndef SIMULATOR
    HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_3);
	#endif
}

シミュレータエラー対策

そのままプログラムを記述するとTouchGFXにおけるシミュレータでエラーとなります。
シミュレータでは読まない設定にするために #ifndef SIMULATOR を宣言しプログラムを記述していきます。

#ifndef SIMULATOR
#endif

コンパイルするとボタン操作に応じてLEDの切り替えが出来るようになります。

TouchGFX内でのプログラム作成の例

ピン設定を行えば、プログラムをTouchGFX内で完結する手法があります。

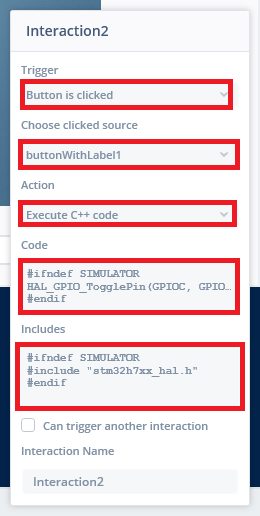

Action を Execute C++ Code にし以下プログラムを入力します。

Code

#ifndef SIMULATOR
HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_3);
#endif

Includes

#ifndef SIMULATOR
#include "stm32h7xx_hal.h"
#endif

書込み

Program and Run Targetをすることで書き込み後、ボタン操作に応じてLEDが点滅すれば成功です。

TouchGFXを使おう6～Lチカ編２～に続きます。
