Renesas RAマイコンを使ってみよう(6)～ADCを使ってみよう～

Renesas RAマイコンを使ってみよう(5)～UARTとスイッチを使ってみよう～2 の続きです。

今回は、ADCを使ってみましょう。

ADCの追加

FSP Configuratio から ADC を追加します。

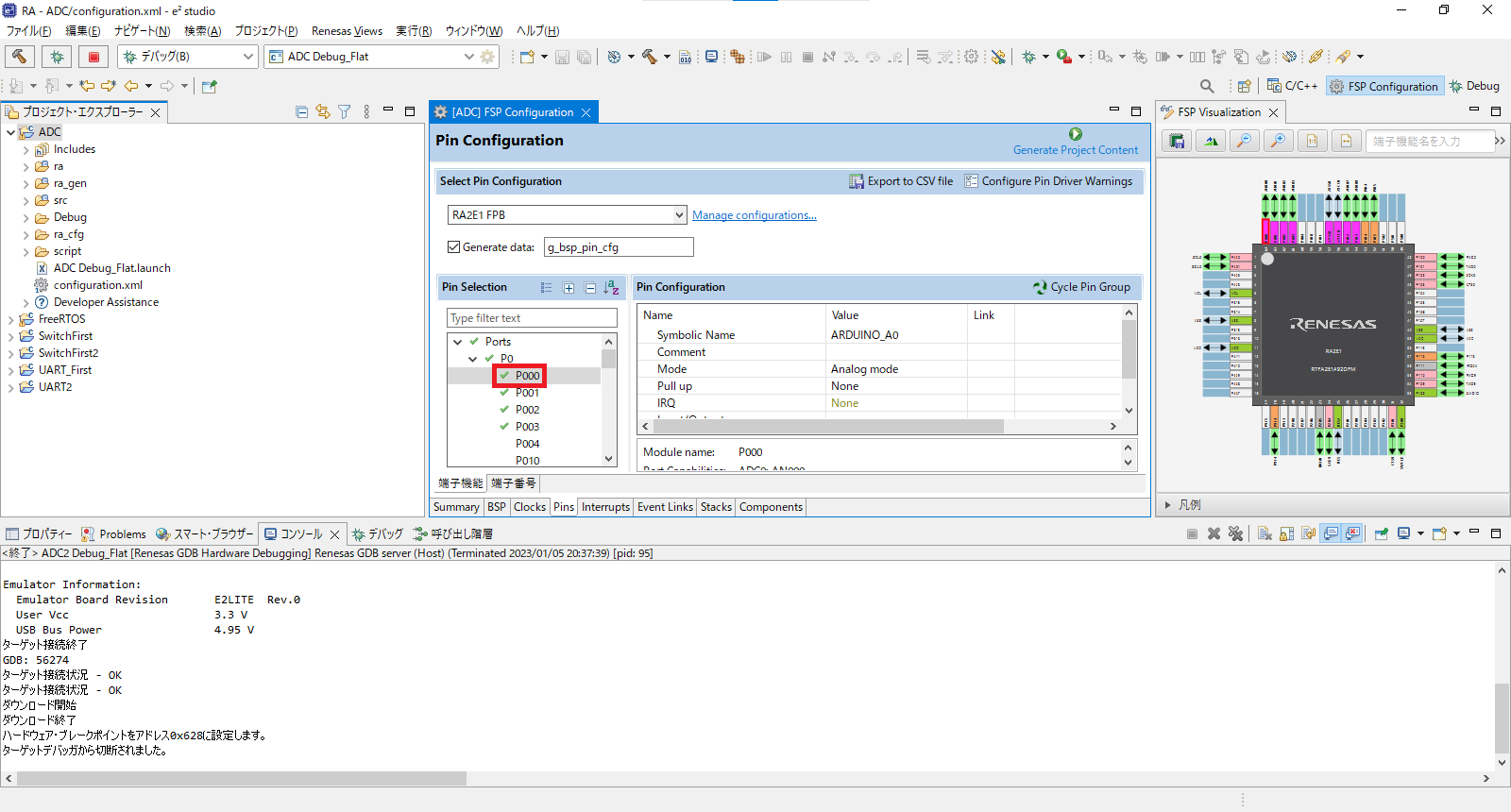

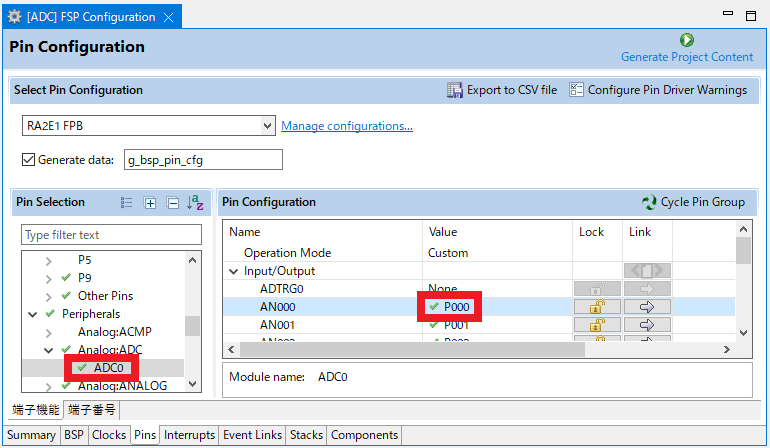

最初に使用する P000 のピンを見てみましょう。

P000 は ADC0 となっています。

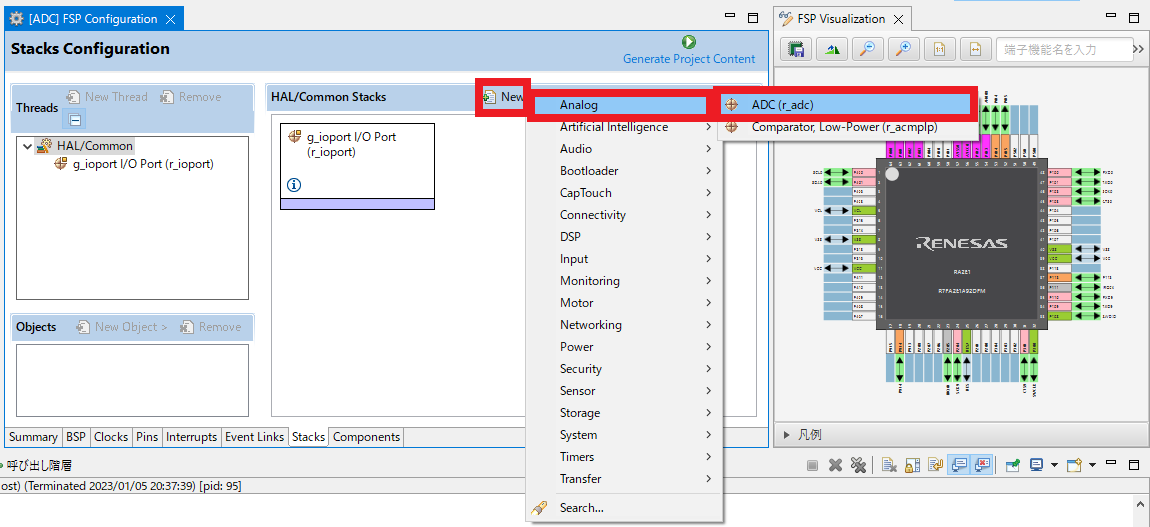

New Stack⇒Analog⇒ADC(r_adc) を選択します。

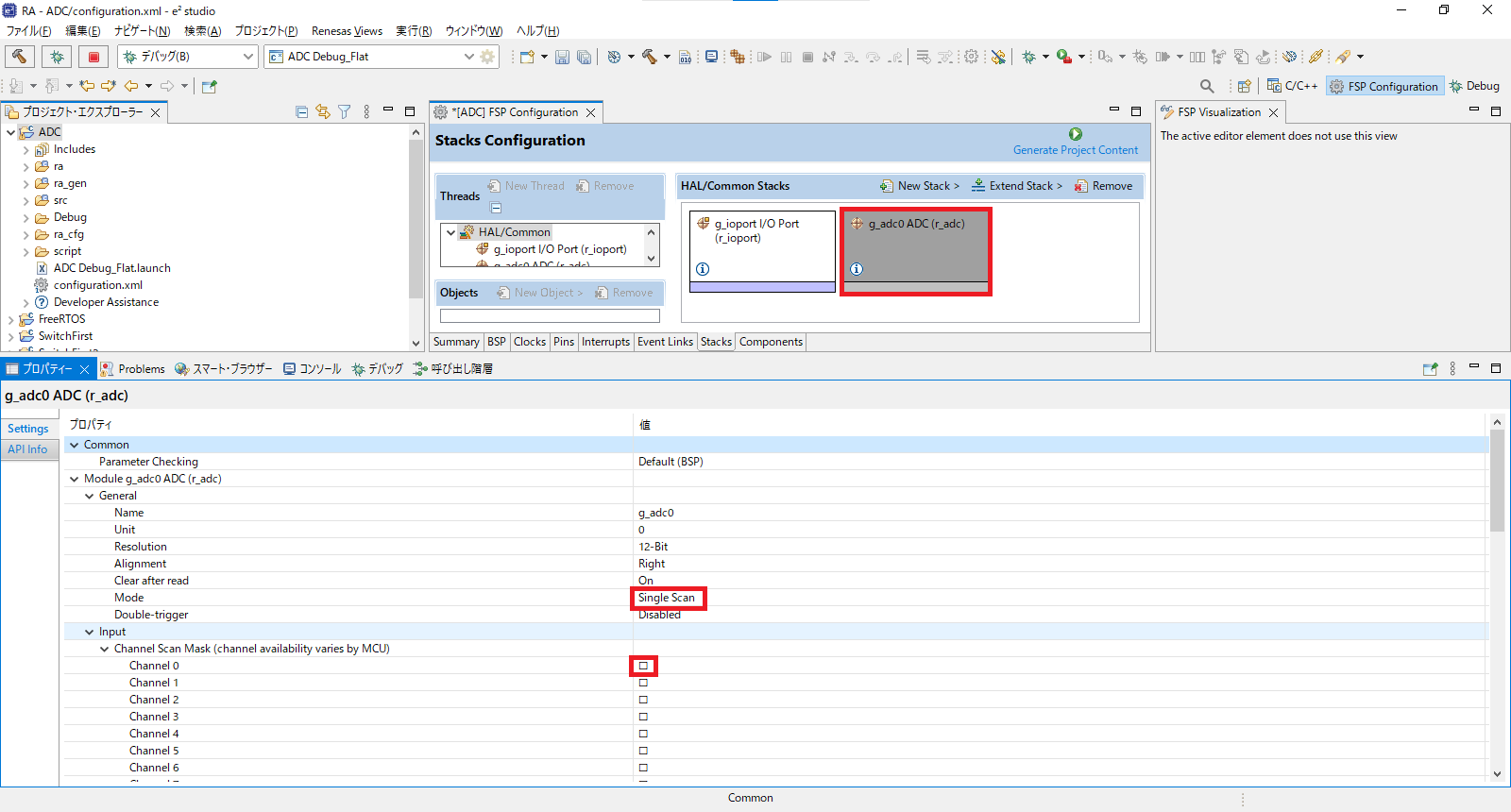

g_adc0_ADC(r_adc) のプロバティを開きます。

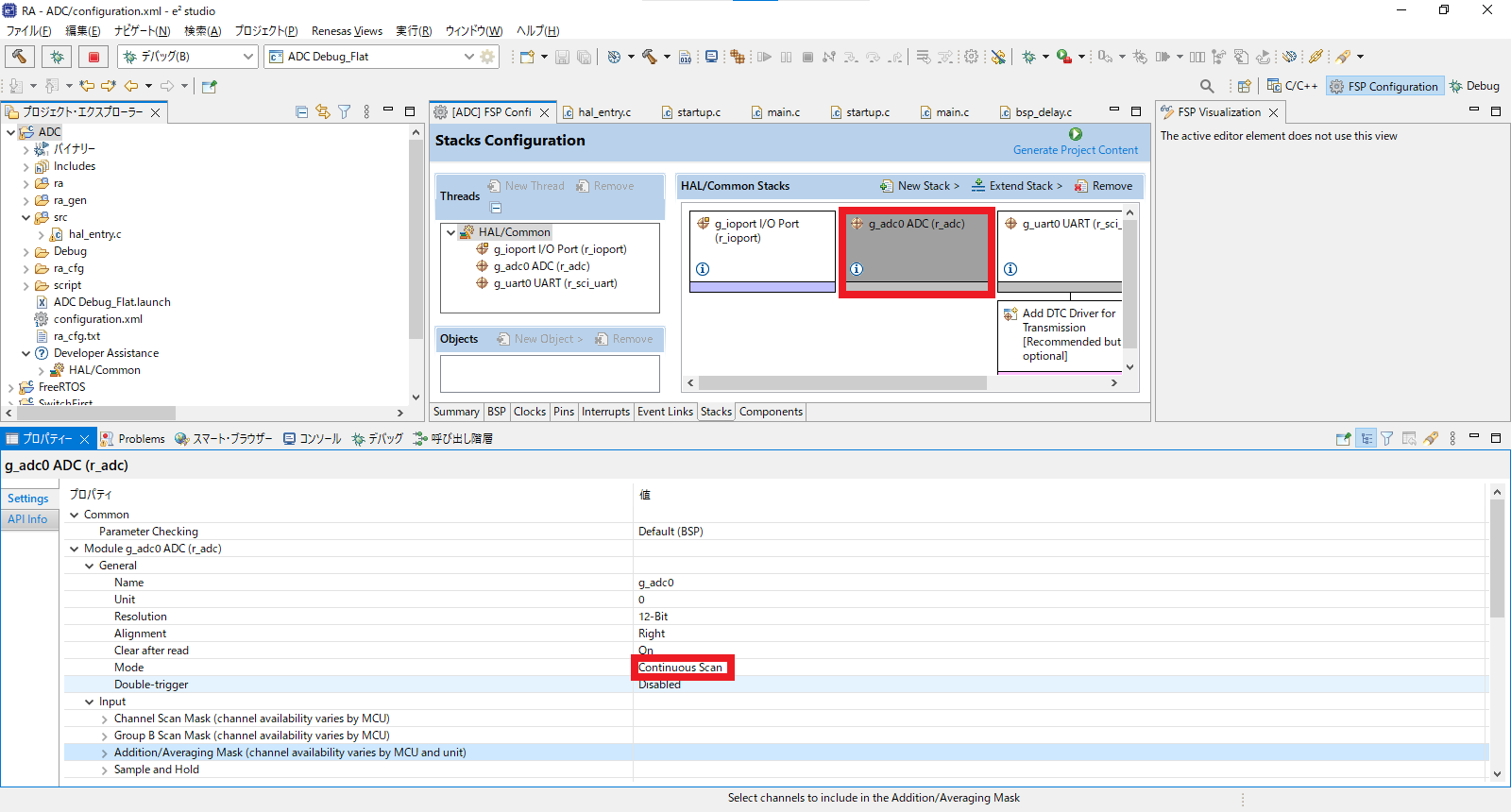

Mode を SingleScan⇒Continuous Scan

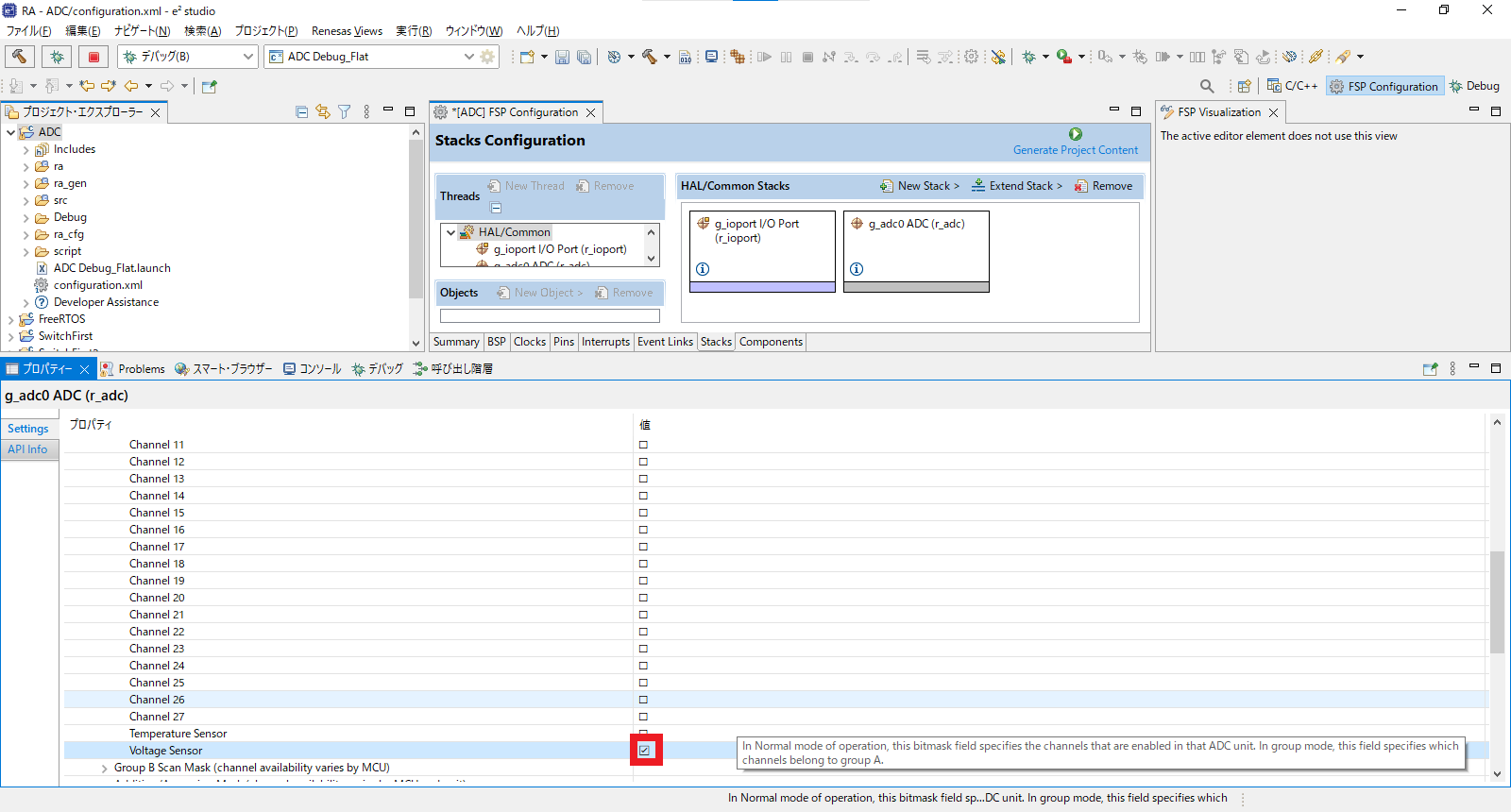

Channel0、VoltageSensor のチェックを入れます。


ここまで設定した段階で Generate Project Content をクリックします。

プログラム作成

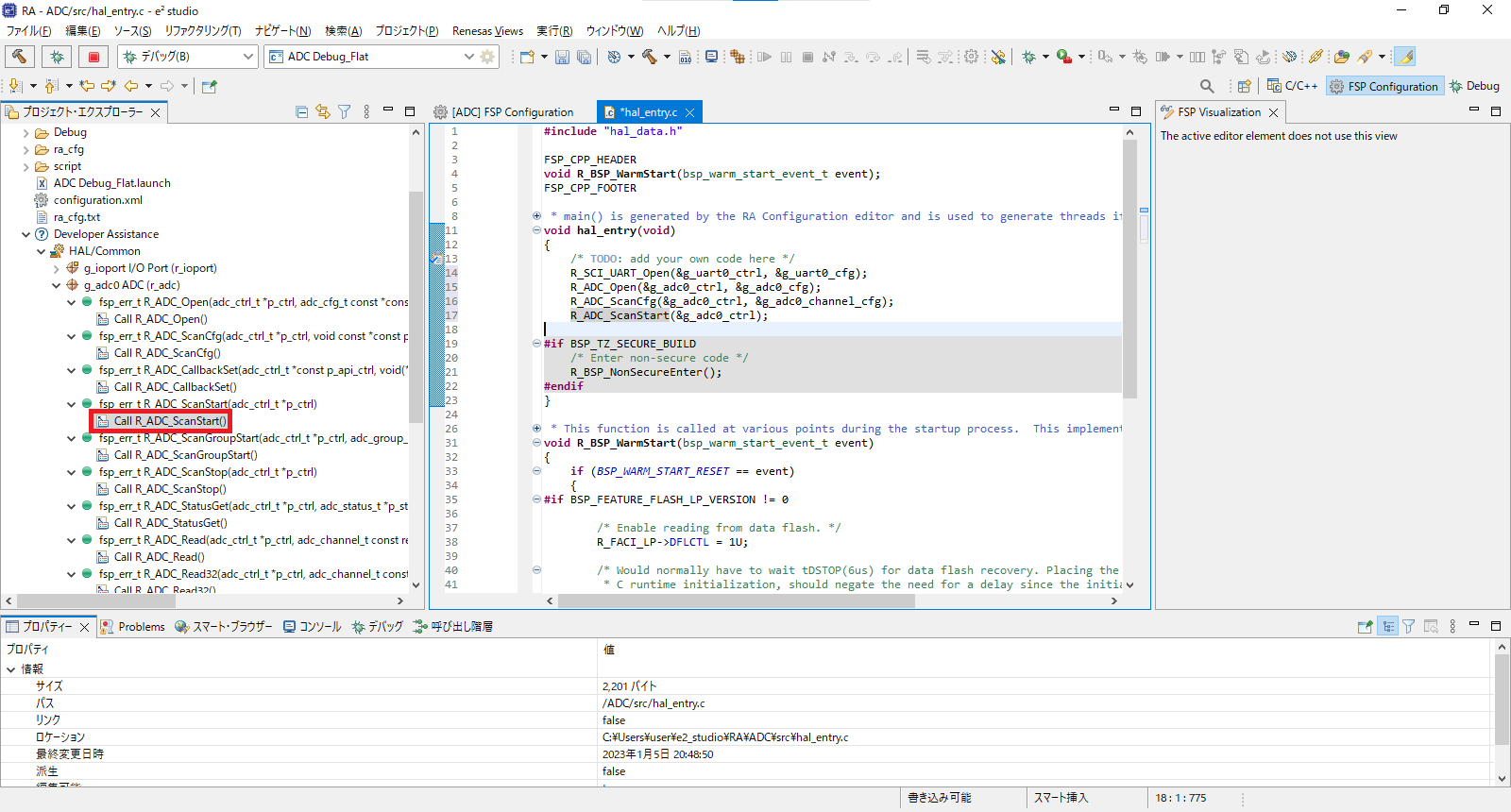

Developer Assistance を開き g_adc0 ADC から
Call R_ADC_Open,R_ADC_ScanCfg,R_ADC_ScanStart を探し追加します。

次に Call R_ADC_ScanStart を追加します。

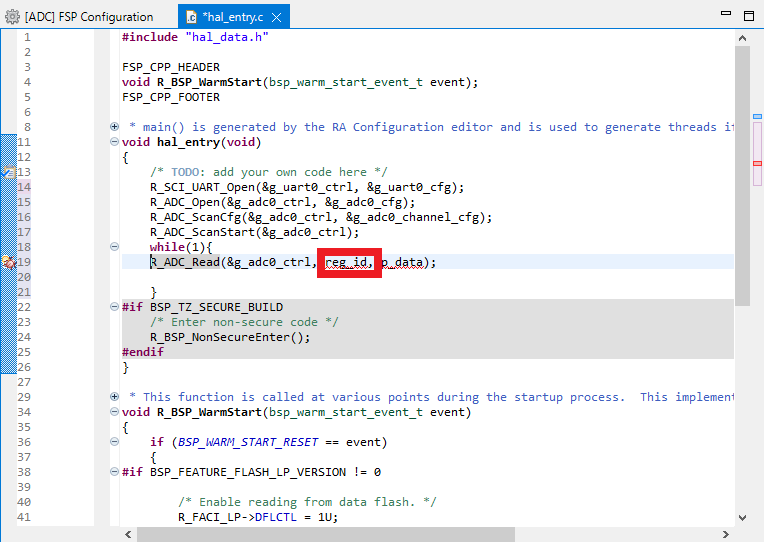

次に Call R_ADC_Read を追加します。
これでADCを読み取ることが出来ます。

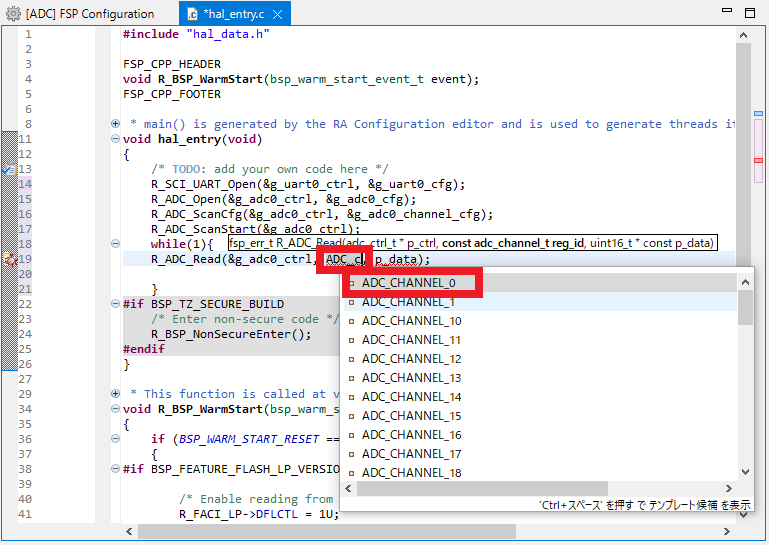

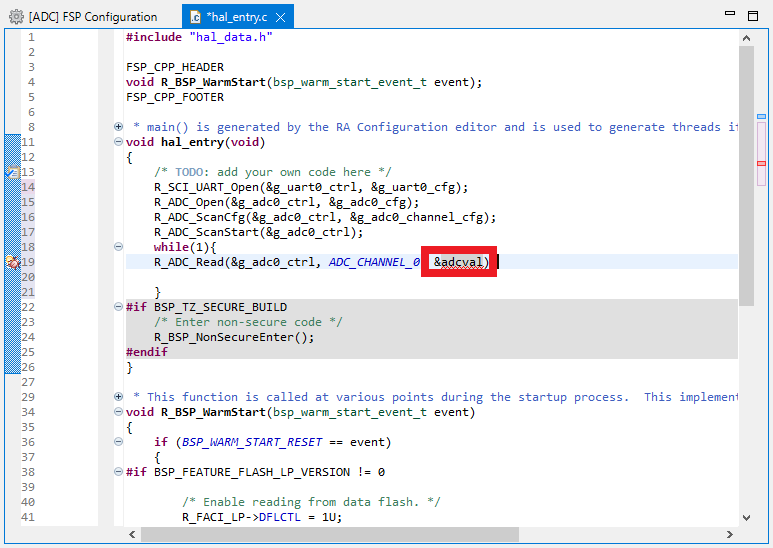

読み込む ADC は ADC_CHANNEL_0 になります。


読み込んだデータは adcval とします。

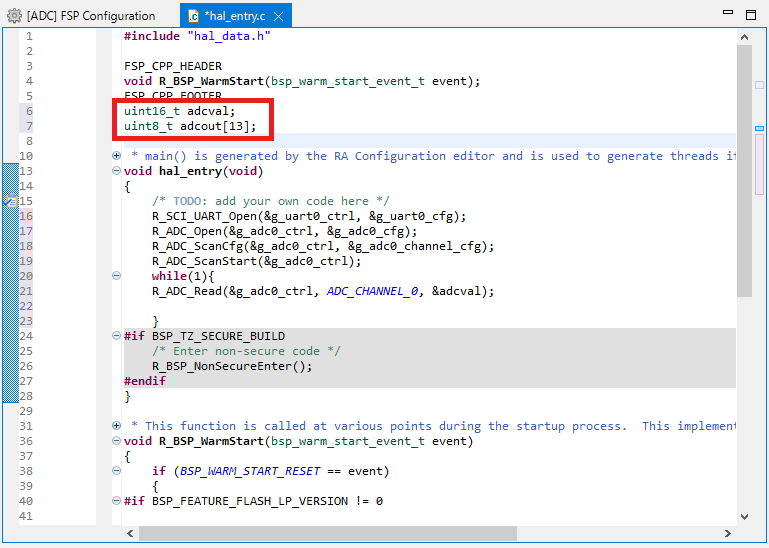

adcval 及び出力内容を規定します。
出力の adcout は 13 だとオーバーフローするので 14 にしました。

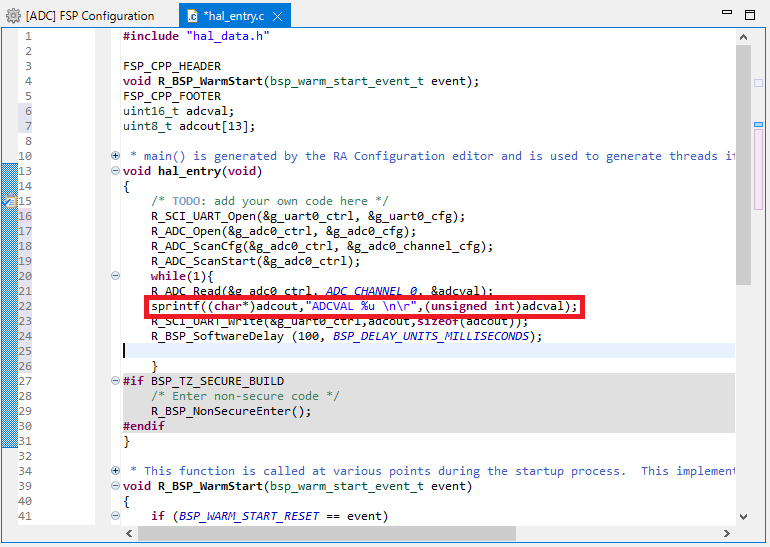

今回は、STM32CubeIDEを使ってみよう How To STM32CubeIDE 日本語版 (12) ADCを使ってみよう と同じく sprintf を使用します。

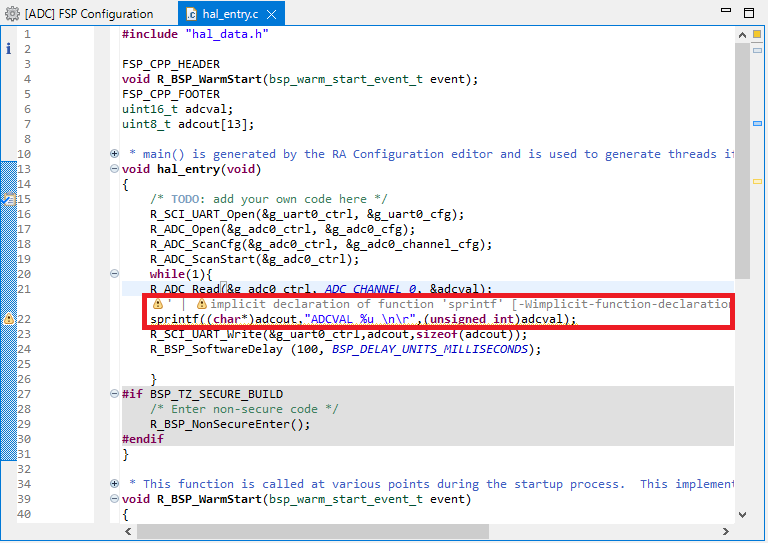

オーバーフローの警告が出ています。

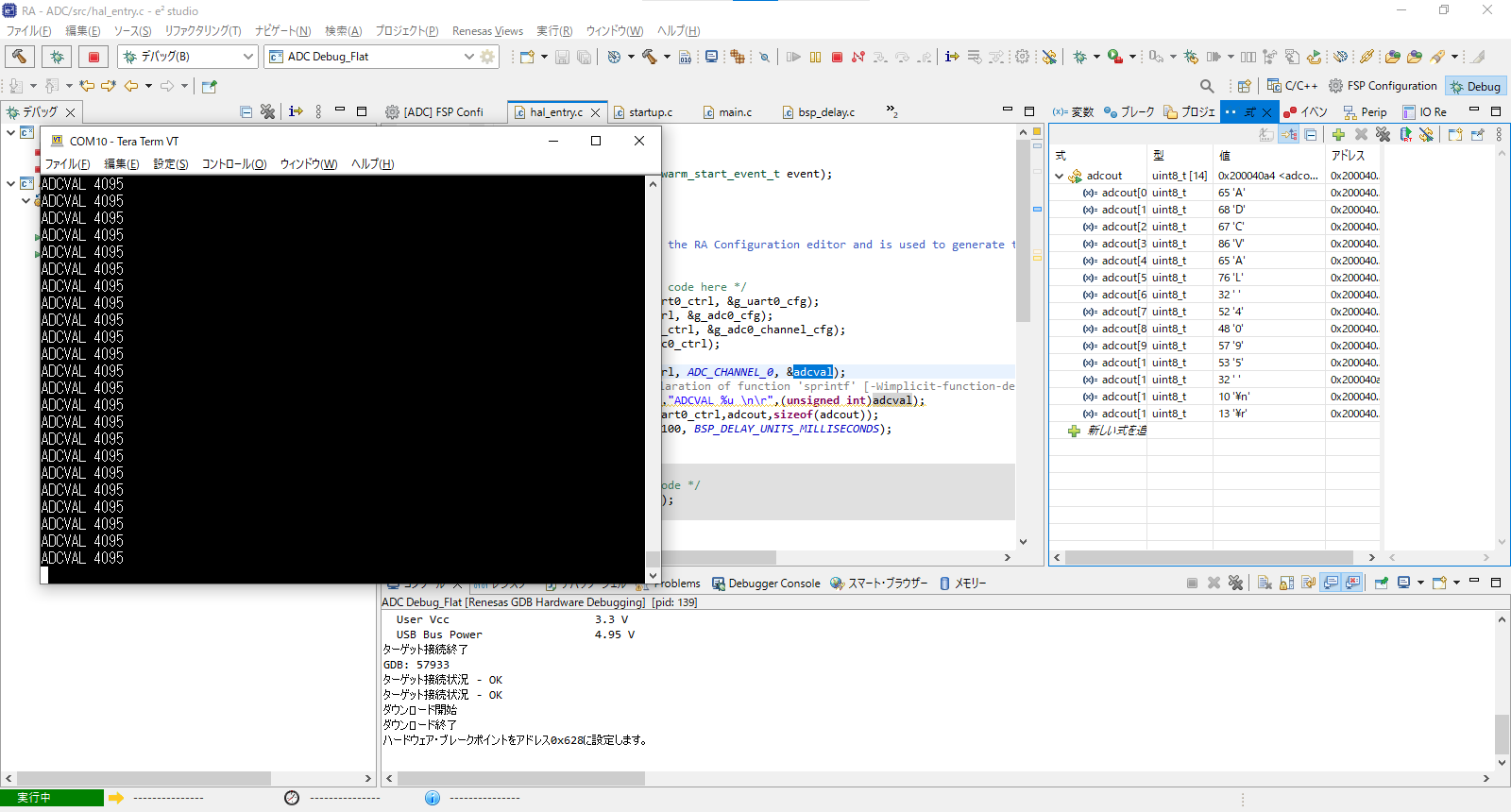

出力の様子

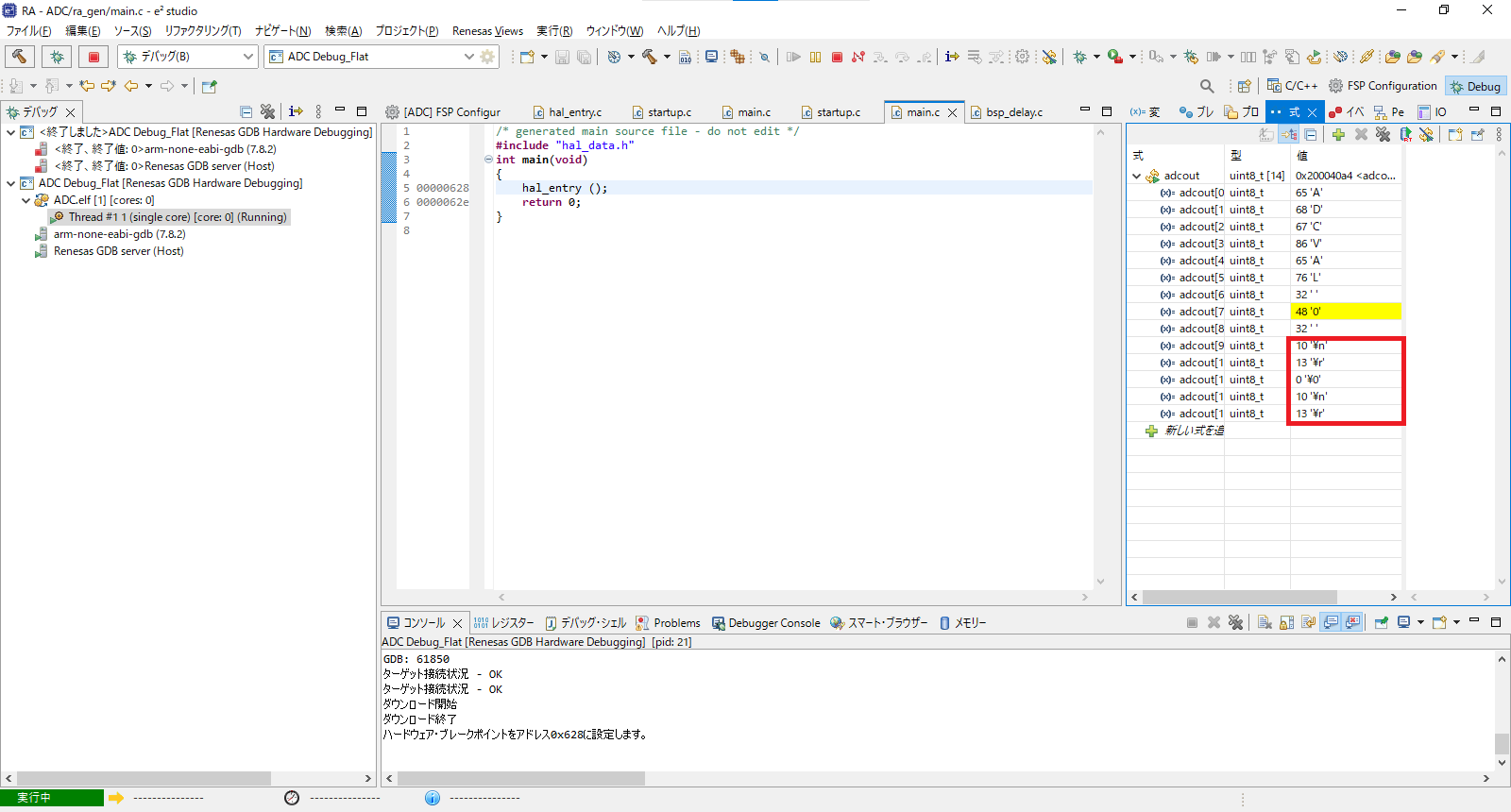

送信する値の桁数が減る事で元の改行部分が残り改行が2回分送られています。

uint16_t adcval;
uint8_t adcout[14];

void hal_entry(void)
{
    /* TODO: add your own code here */
    R_SCI_UART_Open(&g_uart0_ctrl, &g_uart0_cfg);
    R_ADC_Open(&g_adc0_ctrl, &g_adc0_cfg);
    R_ADC_ScanCfg(&g_adc0_ctrl, &g_adc0_channel_cfg);
    R_ADC_ScanStart(&g_adc0_ctrl);
    while(1){
    R_ADC_Read(&g_adc0_ctrl, ADC_CHANNEL_0, &adcval);
    sprintf((char*)adcout,"ADCVAL %u \n\r",(unsigned int)adcval);
    R_SCI_UART_Write(&g_uart0_ctrl,adcout,sizeof(adcout));
    R_BSP_SoftwareDelay (100, BSP_DELAY_UNITS_MILLISECONDS);
    }
