ローパスフィルターのチートシートです。
すべて逐次型の処理となります。
誰かのお役に立てれば幸いです。
一次のローパスフィルター
まずは１次から。
パラメータの換算方法を説明した後、本題のLPF計算を説明します。
時定数→カットオフ周波数の変換
単位はそれぞれ秒、Hzです。
f_c = \frac{1}{2\pi\tau}
import math
def tau_to_fc(tau_sec: float) -> float:
"""
時定数からカットオフ周波数を計算する関数
Args:
tau_sec: 時定数 [秒] (正の値)
Returns:
fc: カットオフ周波数 [Hz]
公式:
fc = 1 / (2 * pi * tau)
"""
if tau_sec <= 0:
raise ValueError("tau_sec は正の値でなければなりません。")
return 1 / (2 * math.pi * tau_sec)
カットオフ周波数→時定数の変換
単位はそれぞれ秒、Hzです。
\tau = \frac{1}{2\pi f_c}
import math
def fc_to_tau(fc_hz: float) -> float:
"""
カットオフ周波数から時定数を計算する関数
Args:
fc: カットオフ周波数 [Hz] (正の値)
Returns:
tau: 時定数 [秒]
公式:
tau = 1 / (2 * pi * fc)
"""
if fc_hz <= 0:
raise ValueError("fc は正の値でなければなりません。")
return 1 / (2 * math.pi * fc_hz)
時定数→alphaの変換
\alpha = 1 - e^{-\frac{dt}{\tau}}
import math
def tau_to_alpha(tau_sec: float, dt: float) -> float:
"""
時定数 tau とサンプリング間隔 dt から、alpha を計算する関数
Args:
tau_sec: カットオフ周波数 [Hz] (正の値)
dt: サンプリング間隔[秒]
Returns:
alpha: ローパスフィルターの係数
公式:
alpha = 1 - exp(-dt / tau)
"""
if tau <= 0:
raise ValueError("tau は正の値でなければなりません。")
return 1 - math.exp(-dt / tau)
1次のローパスフィルターの計算
それでは本題のLPF計算です。
最小構成
class LowPassFilter_1d_minimal:
def __init__(self, initial_value: float = 0.0):
"""
初期化:
- initial_value: 初期値
"""
self.y_prev = initial_value
def process(self, x: float, alpha: float) -> float:
"""
現在の入力 x を計算し、フィルタ後の値を返す。
"""
self.y_prev = alpha * x + (1 - alpha) * self.y_prev
return self.y_prev
dt、時定数、カットオフ周波数を考慮した構成
import math
class LowPassFilter_1d:
def __init__(self, tau_sec: float, dt_sec: float, initial_value: float = 0.0):
"""
初期化:
- tau_sec: 時定数 [秒]
- dt_sec: サンプリング間隔 [秒]
- initial_value: 初期値
"""
self.dt_sec = dt_sec
self.y_prev = initial_value
self.update_alpha_by_tau(tau_sec)
def update_alpha_by_tau(self, tau_sec: float, dt_sec: float = None):
"""
alpha を 時定数 tau に基づき更新
Parameters:
- tau_sec: 時定数 [秒]
"""
if dt_sec is None:
dt_sec = self.dt_sec
self.alpha = 1 - math.exp(-dt_sec / tau_sec)
def update_alpha_by_fc(self, fc_hz: float, dt_sec: float = None):
"""
alpha を カットオフ周波数 fc に基づき更新
Parameters:
- fc_hz: 周波数 [Hz]
"""
if dt_sec is None:
dt_sec = self.dt_sec
self.alpha = 1 - math.exp(-dt_sec / fc_hz)
def process(self, x: float) -> float:
"""
現在の入力 x を計算し、フィルタ後の値を返す。
"""
y_new = self.alpha * x + (1 - self.alpha) * self.y_prev
self.y_prev = y_new
return y_new
if __name__ == '__main__':
lpf = LowPassFilter_1d(tau_sec=0.2, dt_sec=0.01, initial_value=0.0)
lpf.update_alpha_by_tau(2.0)
filtered_value = lpf.process(12.3)

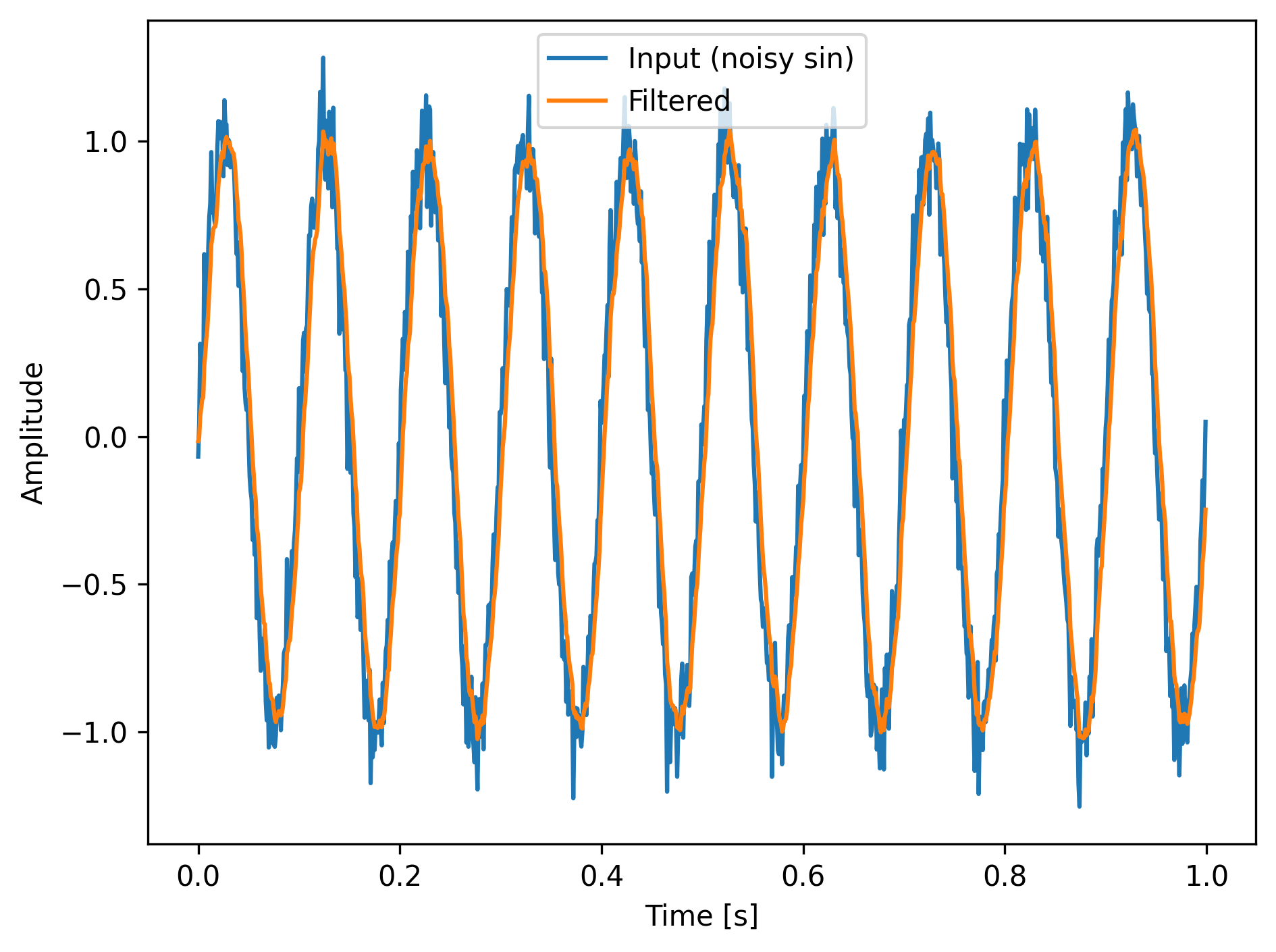

１次LPFでの結果
それらしくなっていますね。
n次のローパスフィルターの計算
続いてn次のローパスフィルターです。
こちらもパラメータ計算→LPF計算の順で説明します。
バターワース特性のパラメータ計算
パラメータはscipyで計算することをおすすめします。
import math
from scipy import signal
order = 4 #次数
cutoff_hz = 40 # カットオフ周波数[Hz]
dt_sec = 0.001 #dt[秒]
# サンプリング周波数（Hz）の計算
fs = 1 / dt_sec
# 正規化されたカットオフ周波数
normalized_cutoff = cutoff_hz / (fs / 2.0)
# バターワースフィルタ係数を計算
b, a = signal.butter(order, normalized_cutoff, btype='low', analog=False)
# besselフィルタの場合
# b, a = signal.bessel(order, normalized_cutoff, btype='low', analog=False)
print(f"b:{b}")
print(f"a:{a}")
実行結果
b:[6.24184139e-14 2.49673656e-13 3.74510484e-13 2.49673656e-13 6.24184139e-14]
a:[ 1. -3.99738687 5.99216404 -3.99216745 0.99739029]
a[0]==1となってますが、ここのパラメータは使わないので無視される部分ですね。
ｎ次のローパスフィルタ計算
リングバッファ処理をしたかったので、dequeを使ってリストを管理しています。
配列を使用した例
import math
import random
import matplotlib.pyplot as plt
from scipy import signal
from collections import deque
class LowPassFilter_nd:
def __init__(self, order, fc, dt_sec):
"""
n次元のローパスフィルター
Parameters:
order : フィルタ次数（ここでは4）
fc : カットオフ周波数（Hz）
dt_sec : 時間ステップ（秒）
"""
self.order = order
self.dt_sec = dt_sec
# フィルタ係数を計算
self.update_alpha_by_tau(fc, dt_sec)
# 逐次処理用バッファ（deque化）。要素数は order+1 個
self.x_history = deque([0.0] * (self.order + 1), maxlen=(self.order + 1))
self.y_history = deque([0.0] * (self.order + 1), maxlen=(self.order + 1))
def update_alpha_by_tau(self, fc: float, dt_sec: float = None):
"""
alpha を 時定数 tau に基づき更新
Parameters:
- fc: カットオフ周波数 [Hz]
"""
if dt_sec is None:
dt_sec = self.dt_sec
# カットオフ周波数（Hz）の計算
cutoff_hz = fc
# サンプリング周波数（Hz）の計算
fs = 1 / dt_sec
# 正規化されたカットオフ周波数
normalized_cutoff = cutoff_hz / (fs / 2.0)
# バターワースフィルタ係数を計算
self.b, self.a = signal.butter(self.order, normalized_cutoff, btype='low', analog=False)
# besselフィルタの場合
#self.b, self.a = signal.bessel(self.order, normalized_cutoff, btype='low', analog=False)
def process(self, x):
"""
IIRフィルタを 1サンプル単位で逐次処理する。
差分方程式 (4次の場合):
y[n] = b[0]*x[n] + b[1]*x[n-1] + ... + b[4]*x[n-4]
- a[1]*y[n-1] - ... - a[4]*y[n-4]
(a[0] = 1)
deque の先頭 (index=0) が最新サンプル。
"""
# 新しい入力サンプルを先頭に追加
self.x_history.appendleft(float(x))
# 差分方程式で出力を計算
y = 0.0
# b[k] * x[n-k] の加算 (ただし deque[0] は x[n], deque[1] は x[n-1], ...)
for k in range(self.order + 1):
y += self.b[k] * self.x_history[k]
# -a[k+1] * y[k] の減算 (k=1..order; a[0]は1)
for k in range(self.order):
y -= self.a[k+1] * self.y_history[k]
# 新しい出力サンプルを先頭に追加
self.y_history.appendleft(float(y))
return y
if __name__ == "__main__":
# パラメータ設定
order = 4 # フィルタ次数
dt_sec = 0.001
fc = 40
# LPFクラスのインスタンス化
lpf = LowPassFilter_nd(order=order, fc=fc, dt_sec=dt_sec)
# テスト信号
# 周波数10Hzの正弦波に雑音を加える例
freq_signal = 10.0
num_samples = 1000
time_list = []
input_signal_list = []
output_signal_list = []
for n in range(num_samples):
t = n * dt_sec
# ノイズ付き正弦波: sin(2π f t) + 雑音
pure_sin = math.sin(2.0 * math.pi * freq_signal * t)
noise = random.gauss(0.0, 0.1) # 平均0, 標準偏差0.3 のガウスノイズ
x = pure_sin + noise
# 逐次フィルタ
y = lpf.process(x)
# グラフ用
time_list.append(t)
input_signal_list.append(x)
output_signal_list.append(y)
# --- グラフ描画 ---
plt.plot(time_list, input_signal_list, label="Input (noisy sin)")
plt.plot(time_list, output_signal_list, label="Filtered")
plt.xlabel("Time [s]")
plt.ylabel("Amplitude")
plt.legend()
plt.tight_layout()
plt.savefig("test.png", dpi=300, bbox_inches='tight')
plt.show()
配列を使わない例
上記のリスト（配列）計算を展開した場合の例です。
一部のPLCや制約が多い組み込み系において、配列を使わずに計算するという需要が僅かにあると思います。...ありますよね？ということで参考コードを紹介します。pythonでの実装ですがc言語やStructured Text、ラダーなど所望の環境で実装し直してください。四則演算なのでそれほど難しくないと思います。
もし2次、3次を所望の場合は次数に応じて計算部を消してください。
フィルタ係数a,bの計算は流石に難しいので、事前にpythonで計算してa_0・・・ b_0・・・にそれぞれ与えてください。（update_alpha_by_tauの部分ですね）
よって、processの部分だけ実装し直すということですね。
フィルタ計算結果
b:[6.24184139e-14 2.49673656e-13 3.74510484e-13 2.49673656e-13 6.24184139e-14]
a:[ 1. -3.99738687 5.99216404 -3.99216745 0.99739029]
係数の設定例
b_0 = 6.24184139e-14
b_1 = 2.49673656e-1
b_2 = 3.74510484e-13
b_3 = 2.49673656e-13
b_4 = 6.24184139e-14
a_1 = -3.99738687
a_2 = 5.99216404
a_3 = -3.99216745
a_4 = 0.99739029
import math
import random
import matplotlib.pyplot as plt
from scipy import signal
from collections import deque
class LowPassFilter_4d:
def __init__(self, fc, dt_sec):
"""
n次元のローパスフィルター
Parameters:
fc : カットオフ周波数（Hz）
dt_sec : 時間ステップ（秒）
"""
self.dt_sec = dt_sec
# フィルタ係数を計算
self.update_alpha_by_tau(fc, dt_sec)
# 逐次処理用バッファ
self.x_1 = 0.0
self.x_2 = 0.0
self.x_3 = 0.0
self.x_4 = 0.0
# 逐次処理用バッファ
self.y_1 = 0.0
self.y_2 = 0.0
self.y_3 = 0.0
self.y_4 = 0.0
def update_alpha_by_tau(self, fc: float, dt_sec: float = None):
"""
alpha を 時定数 tau に基づき更新
Parameters:
- fc: カットオフ周波数 [Hz]
"""
if dt_sec is None:
dt_sec = self.dt_sec
# カットオフ周波数（Hz）の計算
cutoff_hz = fc
# サンプリング周波数（Hz）の計算
fs = 1 / dt_sec
# 正規化されたカットオフ周波数
normalized_cutoff = cutoff_hz / (fs / 2.0)
# バターワースフィルタ係数を計算
self.b, self.a = signal.butter(4, normalized_cutoff, btype='low', analog=False)
# besselフィルタの場合
#self.b, self.a = signal.bessel(4, normalized_cutoff, btype='low', analog=False)
self.b_0 = self.b[0]
self.b_1 = self.b[1]
self.b_2 = self.b[2]
self.b_3 = self.b[3]
self.b_4 = self.b[4]
self.a_1 = self.a[1]
self.a_2 = self.a[2]
self.a_3 = self.a[3]
self.a_4 = self.a[4]
def process(self, x):
"""
IIRフィルタを1サンプル単位で逐次処理する。
差分方程式:
y[n] = b[0]*x[n] + b[1]*x[n-1] + ... + b[order]*x[n-order]
- a[1]*y[n-1] - ... - a[order]*y[n-order]
(a[0] = 1)
"""
# 現在の出力を計算
y = self.b_0 * x \
+ self.b_1 * self.x_1 \
+ self.b_2 * self.x_2 \
+ self.b_3 * self.x_3 \
+ self.b_4 * self.x_4 \
- self.a_1 * self.y_1 \
- self.a_2 * self.y_2 \
- self.a_3 * self.y_3 \
- self.a_4 * self.y_4
# 過去の値を更新
self.x_4 = self.x_3
self.x_3 = self.x_2
self.x_2 = self.x_1
self.x_1 = x
self.y_4 = self.y_3
self.y_3 = self.y_2
self.y_2 = self.y_1
self.y_1 = y
return y
if __name__ == "__main__":
# パラメータ設定
order = 4 # フィルタ次数
dt_sec = 0.001
fc = 40
# LPFクラスのインスタンス化
lpf = LowPassFilter_4d(fc=fc, dt_sec=dt_sec)
# テスト信号
# 周波数10Hzの正弦波に雑音を加える例
freq_signal = 10.0
num_samples = 1000
time_list = []
input_signal_list = []
output_signal_list = []
for n in range(num_samples):
t = n * dt_sec
# ノイズ付き正弦波: sin(2π f t) + 雑音
pure_sin = math.sin(2.0 * math.pi * freq_signal * t)
noise = random.gauss(0.0, 0.1) # 平均0, 標準偏差0.3 のガウスノイズ
x = pure_sin + noise
# 逐次フィルタ
y = lpf.process(x)
# グラフ用
time_list.append(t)
input_signal_list.append(x)
output_signal_list.append(y)
# --- グラフ描画 ---
plt.plot(time_list, input_signal_list, label="Input (noisy sin)")
plt.plot(time_list, output_signal_list, label="Filtered")
plt.xlabel("Time [s]")
plt.ylabel("Amplitude")
plt.legend()
plt.tight_layout()
plt.savefig("test.png", dpi=300, bbox_inches='tight')
plt.show()
\記号はpythonで式途中に改行するための記号なので、他言語で実装し直す場合は無視してください。

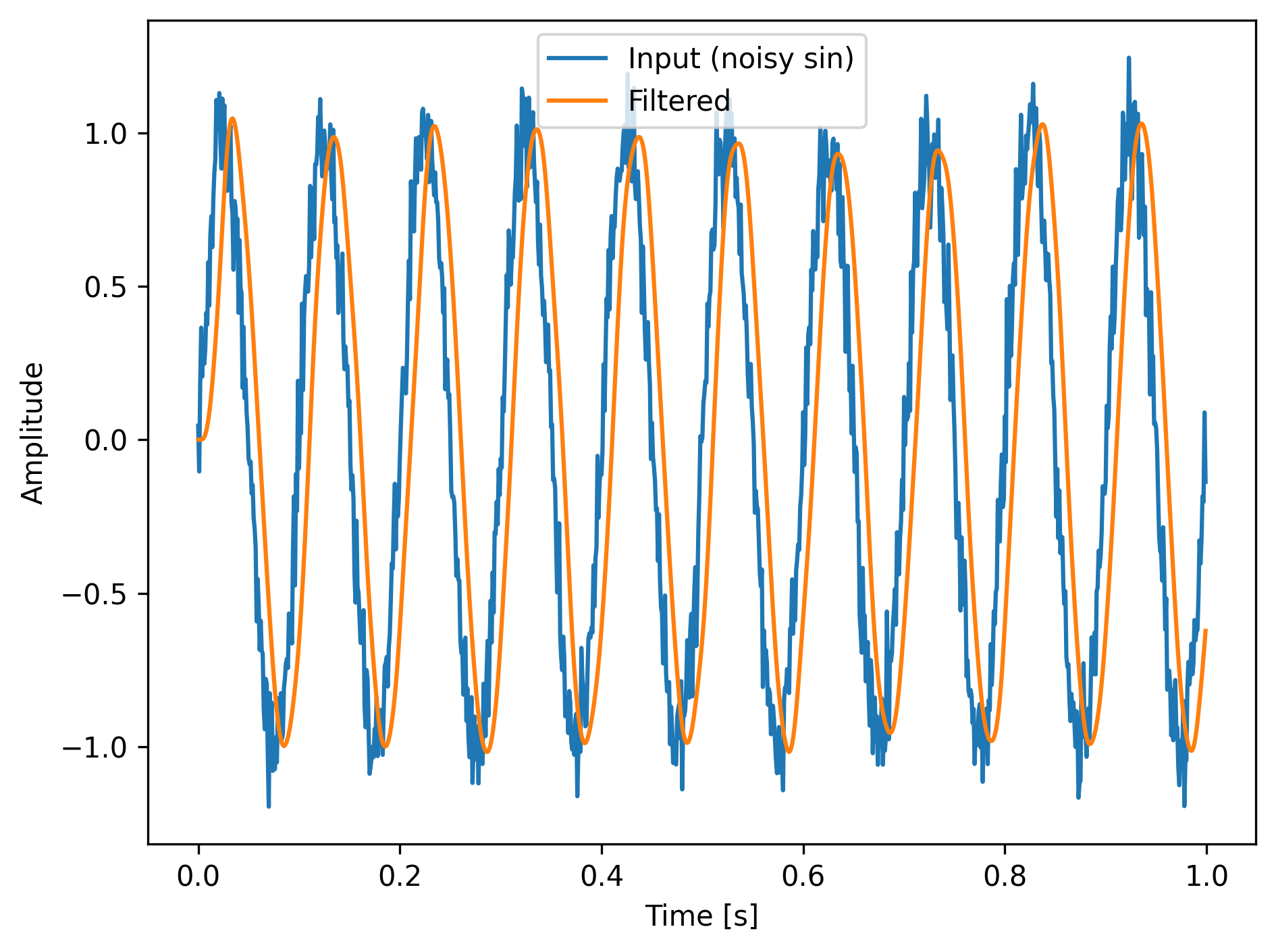

4次フィルタでの結果
1次と同じ設定ですが、こちらのほうが滑らか＆遅れが大きいですね。
いい感じです。
ｎ次でのフィルタ種類の選定

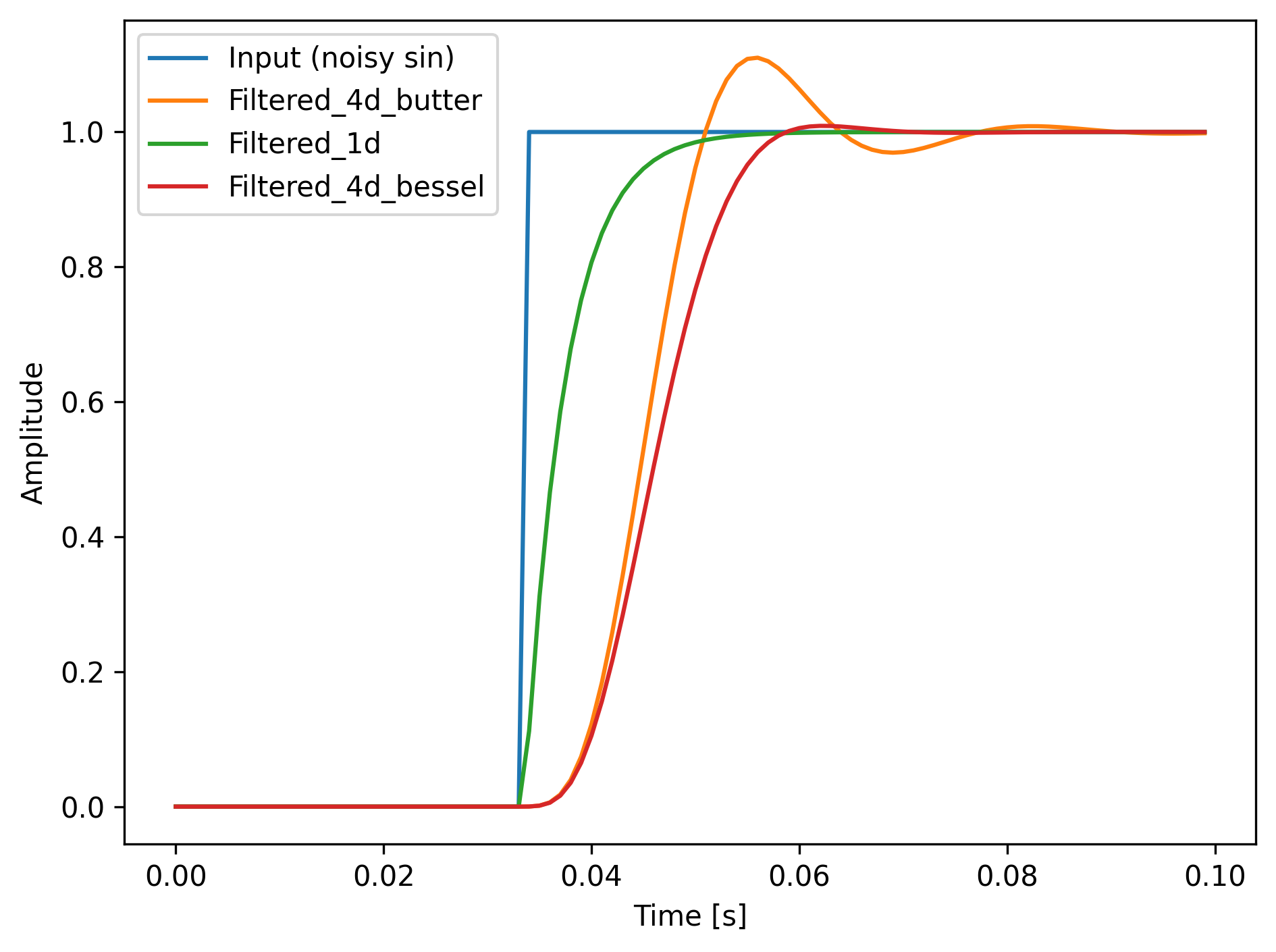

下図はステップ入力に対する応答です。
バターワースフィルタがステップ入力に対して大きくオーバシュートしているのがわかります。
今回のような逐次で使うほとんどの場合は制御だと思うので、あまり好ましい特性とは言えません。
１次元のLPFを使うか、ベッセルフィルタを試してみてください。
ベッセルフィルタへの変更は簡単で、以下のようにb,aを計算するだけです。
self.b, self.a = signal.bessel(self.order, normalized_cutoff, btype='low', analog=False)
あとは位相遅れとの相談してfcの選定を行ってください。
おわりに
ということで、ローパスフィルターのチートシートでした。
n次のフィルタ係数もMATLABを使わずにpythonだけで簡単に計算できて良い時代になりました。
あまり解説らしい解説をしていないコードだけの記事ですが、実践的と好意的に解釈していただけると幸いです。
また折を見て他の記事も上げてみたいと思います。
それではまた。
