Kubernetes基礎(8):Namespace, ResourceQuota, LimitRange

Last updated at Posted at 2020-07-03

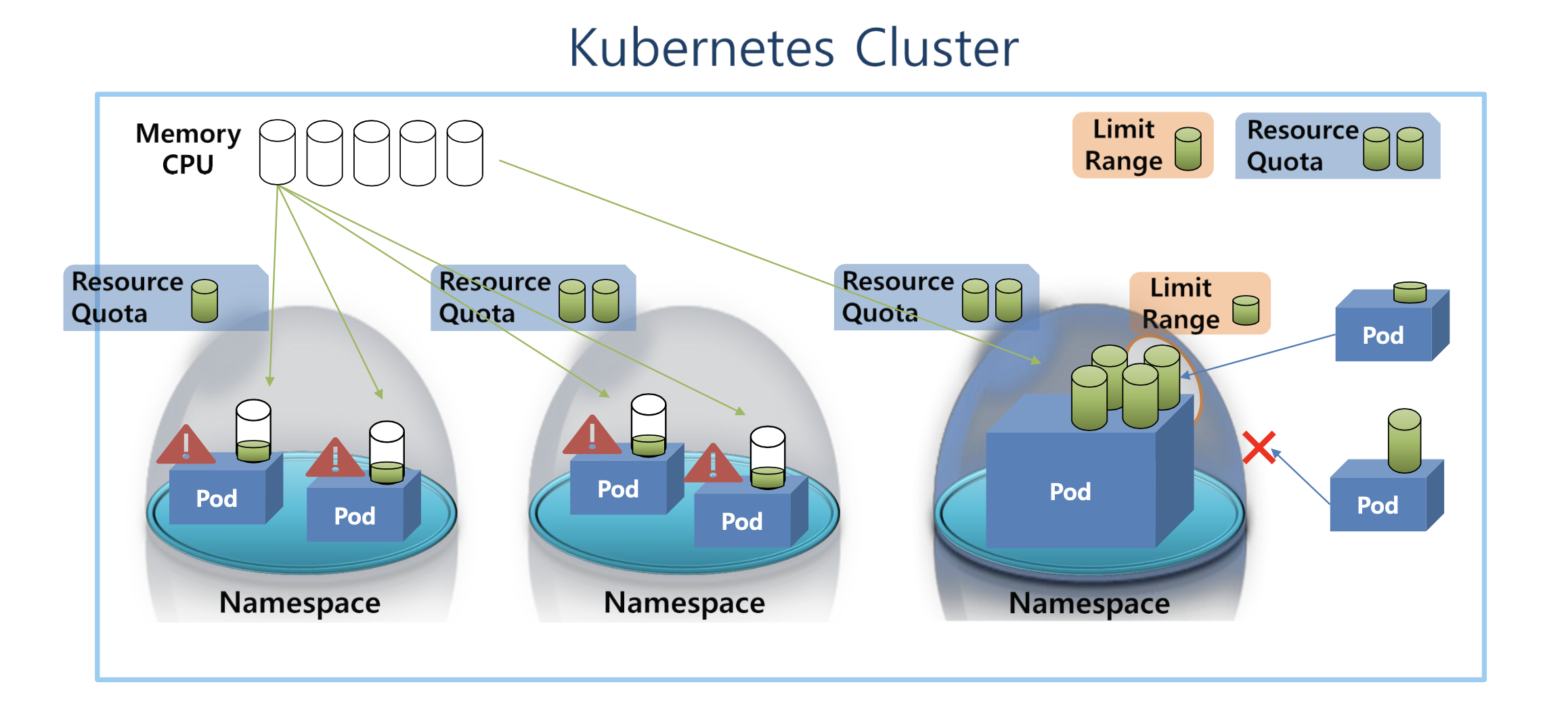

スクリーンショット 2020-07-03 10.20.01.png **[Cluster構成]** 上の図のようにClusterの中には一般的なメモリやCPUなどのリソースがある。 Clusterの中にはNamespace及びNamespaceの中に複数のPodを作ることもできる。 各Podは必要なリソースをクラスタのリソースを共有して使う。

[ResourceQuotaを使う理由]
ResourceQuotaを設定してない状況で上の図の右側のPodのように1つのNamespace中のPodがCluster内の残りの全てのリソースを使ってしまうと、他のPodは使えるリソースがなくなってリソースが必要なときに問題が発生する。
このような問題を解決するのがResourceQuotaです。
ResourceQuotaを設定するとNamespaceが使える最大のリソース制限を設定することができる。
1つのPodでリソースが不足して問題になっても他のPodには影響を及ぼさない。

[LimitRangeを使う理由]
1つのPodがNamespaceで使える最大のリソースを使っている場合、他のPodをそのNamespace中に設定することができなくなる。このような問題を管理するためにLimitRangeを使えばNamespaceに入ってくるPodのサイズを制限することができる。

簡単に予約すると
ResourceQuotaはNamespaceに対してリソース制限をかける。
LimitRangeはPodに対してリソース制限をかける。
※ResourceQuota、LimitRangeはClusterにも設定ができ、全体のリソースの制限をかけることもできる。
###1. Namespace

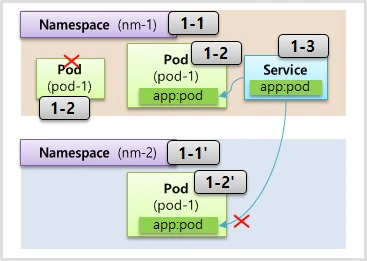

How to use Namespace for Kubernetes.jpg
1-1) Namespace
Namespaceを作成するときは名前以外に特に指定する項目はない

apiVersion: v1
kind: Namespace
metadata:
  name: nm-1

1-2) Pod

apiVersion: v1
kind: Pod
metadata:
  name: pod-1
  namespace: nm-1
  labels:
    app: pod
spec:
  containers:
  - name: container
    image: <image file name>
    ports:
    - containerPort: 8080

1-3) Service

apiVersion: v1
kind: Service
metadata:
  name: svc-1
  namespace: nm-1
spec:
  selector:
    app: pod
  ports:
  - port: 9000
    targetPort: 8080

PodやServiceを作成するときにnamespaceキーに指定することで簡単に設定ができる

上記の図の×の1-2PodのようにNamespace中には同じタイプのオブジェクトは作成できない。
(例:Podの名前が同じPodは作れない)
ObjectごとにUUIDが存在するがNamespaceの中では同じタイプのオブジェクトであれば名前もUUIDのようにキーになる。
Namespaceの特徴はNamespaceのリソースは他のNamespaceのリソースとは完全に分離して管理されていることだ。
上記の図のようにNamespace1のServiceでselectorにNamespace2のPod1のlabelを設定してもNamespaceが違うので繋げることができない。
殆どのリソースは、Namespaceの中だけで使えるが、PersistentVolumeNodeは、すべてのNamespaceで供用で使えるObjectである。
Namespaceを削除すると、その中のすべてのリソースも削除されるので気をつかないといけない。
###2. ResourceQuota

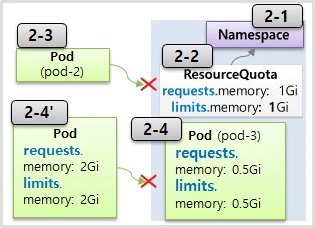

How to use ResourceQuota for Kubernetes.jpg
2-1) Namespace

apiVersion: v1
kind: Namespace
metadata:
  name: nm-3

2-2) ResourceQuota

apiVersion: v1
kind: ResourceQuota
metadata:
  name: rq-1
  namespace: nm-3
spec:
  hard:
    requests.memory: 1Gi
    limits.memory: 1Gi

nm-3名前のNamespaceのResourceQuota詳細照会
ResourceQuota Check Command:kubectl describe resourcequotas --namespace=nm-3

2-3) Pod

apiVersion: v1
kind: Pod
metadata:
  name: pod-2
spec:
  containers:
  - name: container
    image: <image file name>

2-4) Pod

apiVersion: v1
kind: Pod
metadata:
  name: pod-3
spec:
  containers:
  - name: container
    image: <image file name>
    resources:
      requests:
        memory: 0.5Gi
      limits:
        memory: 0.5Gi

Namespaceのリソース制限を設定するObjectである。
上の図の2-2はNamespaceに設定するPodの全requestのメモリを最大1Gに設定してlimitは1Gに設定している。
ResourceQuotaが設定されているNamespaceでPodを作成する場合はSpec(requests、limits)を指定しなければならない。(図2-3)
Specがない場合はNamespaceが作れない。
例えばrequestのメモリリソースを3Gに設定した場合は1つのPodがメモリリソースを2G使っていて、他のPodが同じく2Gを設定することはできない。(図 2-4, 2-4')

メモリだけでなく、cpu、storageも制限することができる。
Objectの数も制限できますが、すべてのオブジェクトを制限できるということではない。
###3. LimitRange

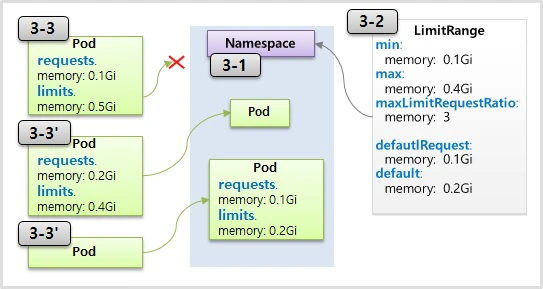

How to use LimitRange1 for Kubernetes.jpg
3-1) Namespace

apiVersion: v1
kind: Namespace
metadata:
  name: nm-5

3-2) LimitRange

apiVersion: v1
kind: LimitRange
metadata:
  name: lr-1
spec:
  limits:
  - type: Container
    min:
      memory: 0.1Gi
    max:
      memory: 0.4Gi
    maxLimitRequestRatio:
      memory: 3
    defaultRequest:
      memory: 0.1Gi
    default:
      memory: 0.2Gi

nm-5名前のNamespaceのLimitRange詳細照会
LimitRange Check Command:kubectl describe limitranges --namespace=nm-5

3-3) Pod

apiVersion: v1
kind: Pod
metadata:
  name: pod-1
spec:
  containers:
  - name: container
    image: <image file name>
    resources:
      requests:
        memory: 0.1Gi
      limits:
        memory: 0.5Gi

PodをNamespaceに設定できるかリソースのチェックを行う。
図3-2のチェック項目を説明すると
・min:memory: 0.1Gi(Podに設定するメモリのlimit値が0.1Gが以上)
・max:memory: 0.4Gi(0.4G以下)
・maxLimitRequestRatio:memory: 3(requestsとlimitsの値の比率が最大3倍以下)
※defaultRequestはrequestの値でdefaultは、limitの値に設定されている

3-3の場合は、requestとlimitの割合が3倍を超えているのでNamespaceに設定できない。
3-2のようにdefaultRequestとdefaultが設定されていれば3-3'のPodのように何も設定しなくてもNamespaceに設定ができる。
#Referenece
Share a Cluster with Namespaces : https://kubernetes.io/docs/tasks/administer-cluster/namespaces/
Resource Quotas : https://kubernetes.io/docs/concepts/policy/resource-quotas/
Limit Ranges : https://kubernetes.io/docs/concepts/policy/limit-range/
