【Cloudflare Zero Trust】ブラウザでUbuntuを安全にVNC操作できるようにする

やまねこです。

Linuxを触っているエンジニアなら一度は触ったことがあるであろうVNCですが，ローカルからVNCクライアントソフトで操作するのが一般的です。
しかし，外出先からVNCしたい，欲を言えばVPNを張らずにブラウザから...みたいなこと微かに思ったことはないでしょうか。

それ， Cloudflare Zero Trustで実現できます。
しかも，ネットワーク機器の操作(ポート開放等)はいりません!!
セキュリティ的にも安全ですね!

必要なもの

• Cloudflareアカウント
• ネームサーバーがCloudflare提供のネームサーバーに設定されているドメイン
• Ubuntu (今回は22.04LTS)

設定方法

基本的にはCloudflare公式ドキュメントに従って設定していきます。
https://developers.cloudflare.com/cloudflare-one/tutorials/vnc-client-in-browser/

VNCの構築

1. いつもの。

   sudo apt-get update


2. GUI周りの諸々をインストールします。Ubuntuデスクトップの場合すでにインストール済みだと思いますが，Ubuntu Serverの場合は追加が必要です。

   sudo apt-get install gnome-core gnome-panel ubuntu-gnome-desktop tightvncserver lxde


3. VNCインスタンスを起動します。

   sudo tightvncserver


   6文字以上8文字以下でVNC用パスワードを設定します。

   You will require a password to access your desktops.

   Password:
   Verify:
   Would you like to enter a view-only password (y/n)? n
   xauth:  file /root/.Xauthority does not exist

   New 'X' desktop is hogehoge:1

   Creating default startup script /root/.vnc/xstartup
   Starting applications specified in /root/.vnc/xstartup
   Log file is /root/.vnc/hogehoge:1.log


4. VNCの設定ディレクトリを開きます。

   cd .vnc


5. xsertupファイルを開きます。

   vim xstartup


6. 以下のように編集します。

   #!/bin/sh
   xrdb $HOME/.Xresources
   xsetroot -solid grey
   x-terminal-emulator -geometry 80x24+10+10 -ls -title "$VNCDESKTOP Desktop" &
   #x-window-manager &

   # Fix to make GNOME work
   export XKL_XMODMAP_DISABLE=1
   unset SESSION_MANAGER
   unset DBUS_SESSION_BUS_ADDRESS
   /etc/X11/Xsession
   /usr/bin/startlxde

   #gnome-session &
   gnome-panel &
   nautilus &
   gnome-settings-daemon &
   metacity &
   gnome-terminal &
   startxfce4 &


   xstartupの権限も変更します。

   chmod +x ~/.vnc/xstartup


7. VNC Serverを立てます

   vncserver


Cloudflareトンネルの構築

1. cloudflaredをインストールします。

   wget https://github.com/cloudflare/cloudflared/releases/latest/download/cloudflared-linux-amd64.deb
   sudo apt install -y ./cloudflared-linux-amd64.deb


2. Cloudflare tunnelにログインします。

   cloudflared tunnel login


   表示されたURLからCloudflareにログインします。

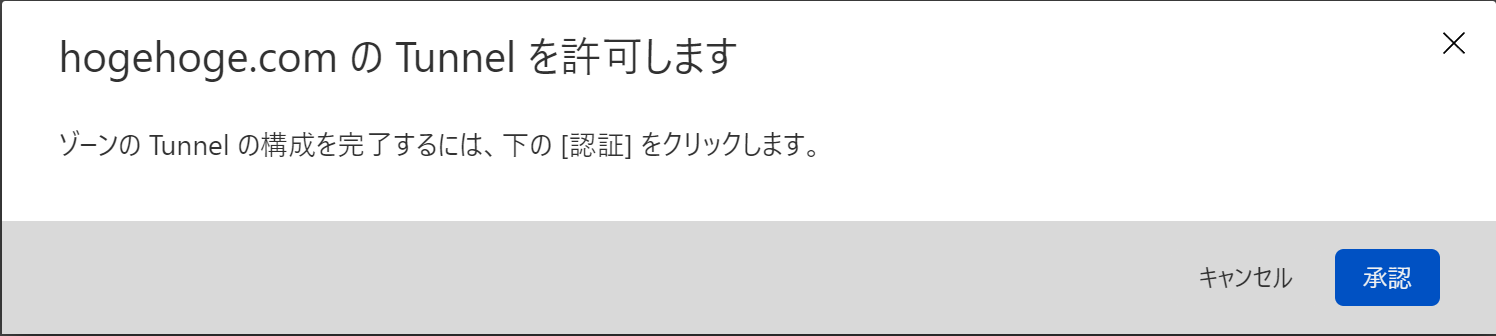

   ブラウザに表示された自分のドメインを選択し，「承認」をクリックします。


3. トンネルを構築します。ここでは「tunnel-ubuntu」というトンネル名にします。

   cloudflared tunnel create　tunnel-ubuntu


   トンネルが作成されると，トンネルのIDが表示されます。IDは後で使用するのでどこかにメモしてください。(Cloudflare Zero Trust管理ページからも確認できます)

   Created tunnel tunnel-ubuntu with id　abcd1234-5678-abcd-123456789012


4. 設定ファイルを作成します。

   vim config.yml


   以下のように編集します。

   • hostname: ブラウザでVNCを開くときに使用したいFQDNを設定します。
   • path: ホームディレクトリの絶対パス

   tunnel: <メモしたID>
   credentials-file: path/.cloudflared/<メモしたID>.json
   ingress:
   - hostname: vnc.hogehoge.com
     service: tcp://localhost:5901
   - service: http_status:404

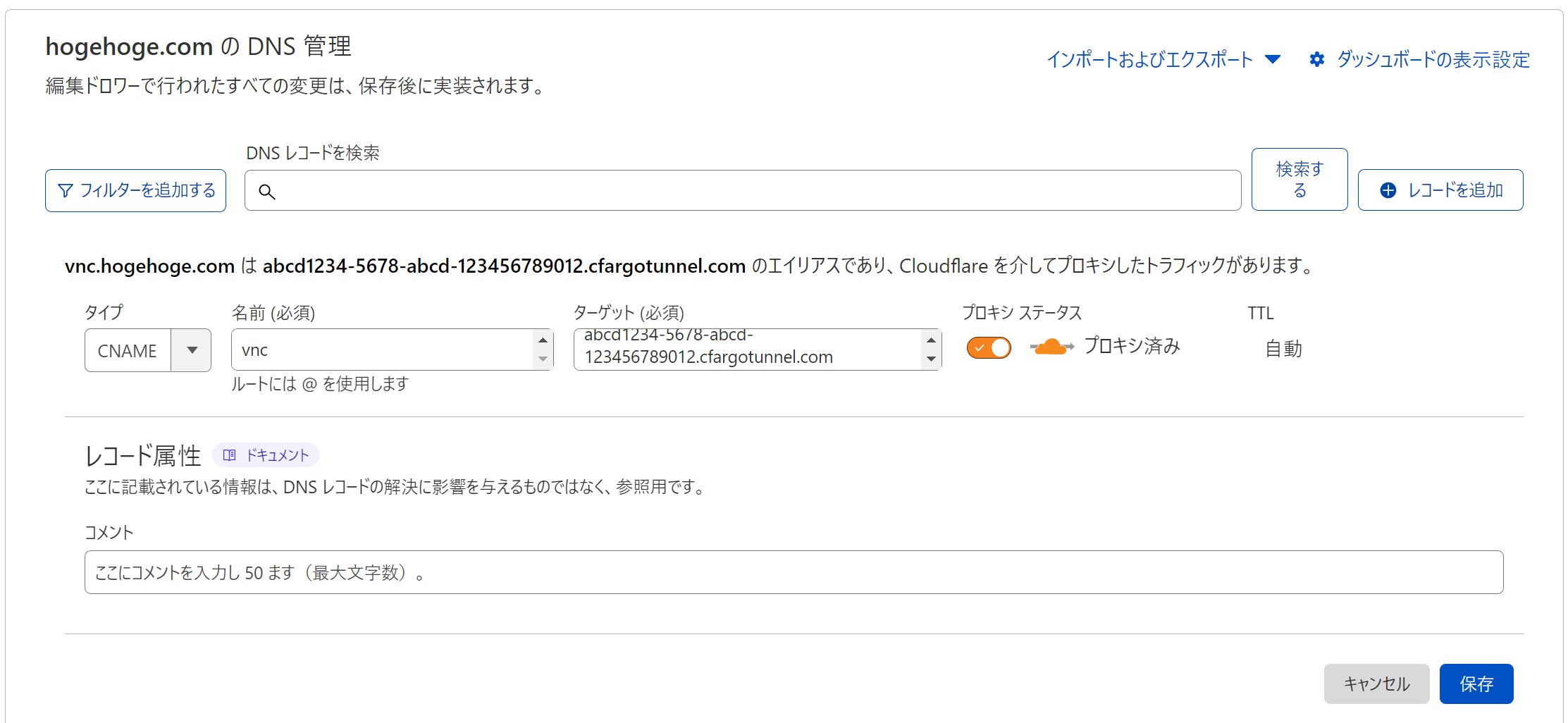

5. CloudflareのDNS管理ページからレコードを追加します。


   • タイプ:CNAME
   • 名前: 4.のhostnameで設定したFQDN
   • ターゲット: 3.で表示されたID + .cfargotunnel.com

6. からトンネルを実行します。

   cloudflared tunnel --config path/config.yml run tunnel-ubuntu


   • path: 4.で作成した設定ファイルの絶対パス
     トンネルが確立するとINF Connection ~のようなログが表示されます。

   ついでに自動起動の設定もしましょう。

   sudo cloudflared --config path/config.yml service install
   sudo systemctl enable cloudflared


   sudo systemctl enable cloudflaredでactiveになっていればOKです。

アプリケーションの設定

1. Cloudflare Zero Trustの管理ページ > Access > Applicationから「Add an application」をクリックします。

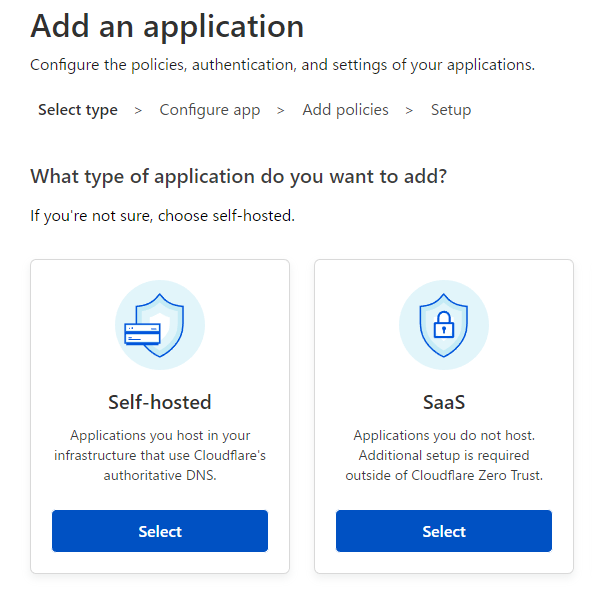

2. Self-hostedの方を選択します。

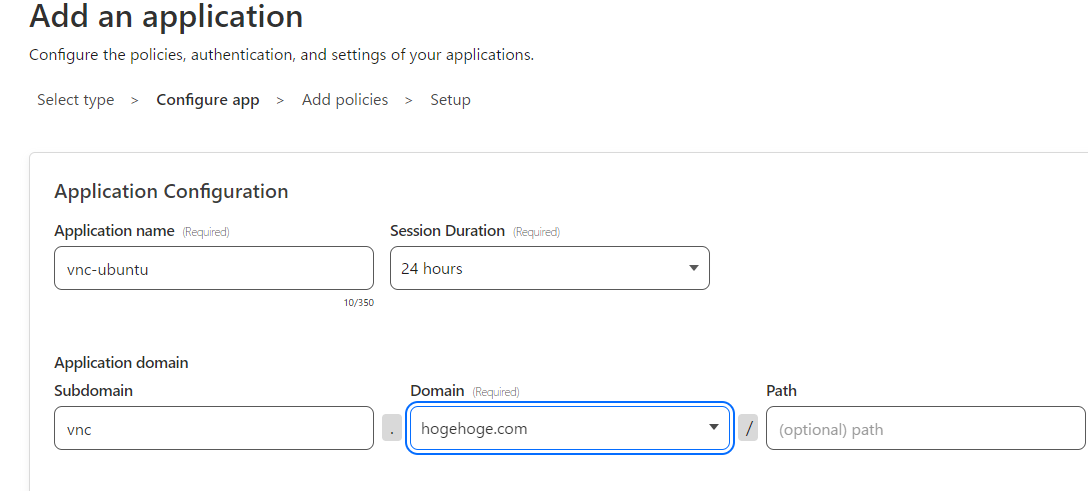

3. 必要事項を入力します。

   • Application name: Cloudflare Zero Trustで表示するアプリケーション名
   • Subdomain: 4. で設定したFQDN
   • Domain: Cloudflareに設定されているドメイン

     その他項目はデフォルトとします。

4. ポリシー名を付けます


5. Zero TrustでVNCサーバーにアクセスするための認証方法を設定します。今回は，「[e-mail]」のみアクセス可能にします。

   その他項目はデフォルトとします。

6. 「Additional settings」で「VNC」を選択します。


ブラウザからVNCアクセス

1. ブラウザから4.で設定したFQDNにアクセスします。

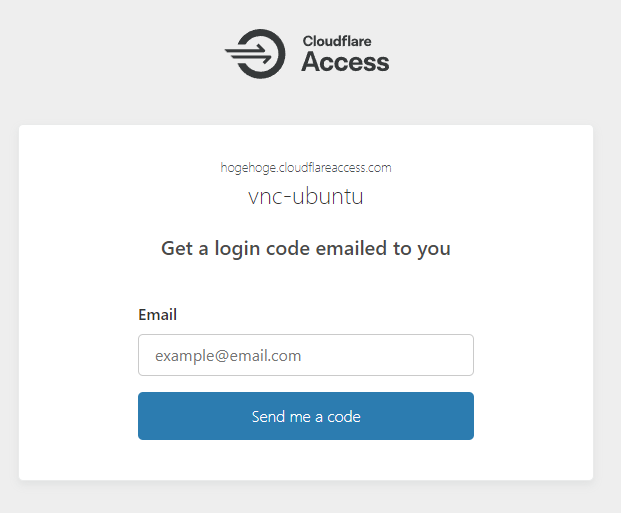

   アクセスすると認証画面が表示されます。

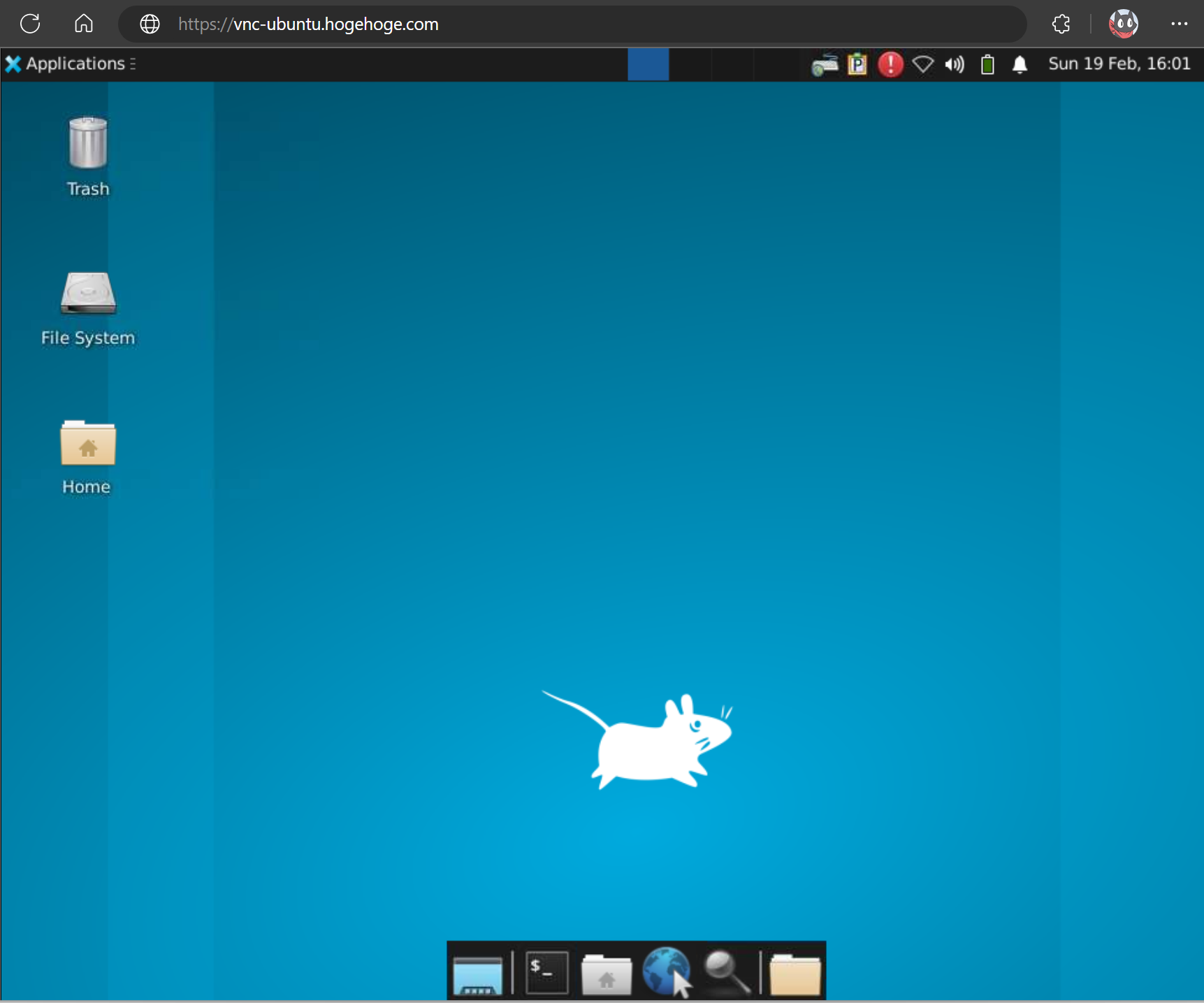

   ワンタイムパスワードとVNCのパスワードを入力するとブラウザにVNCが表示されます。


後は，vncserverが自動起動する設定をすれば完了です。
