はじめてのデータモデリング講座１

なにができるようになっていたらデータモデリングできていると言えるか？

テーブル間の関係をつくること

データとデータの関係があれば、データの関係を使って演算できるようになる。

参考図書

T字型モデリングでできること

• 一定の方法論に基づいてデータモデリングを行うことができるようになる
• データモデリングの代表パターンを活用することができる

データモデリングの手順

1. エンティティをつくってみる
2. エンティティを分類する
3. エンティティ間の関係を作る
4. 個体が集合として正しいか調べる
5. 事実と対比する

エンティティをつくってみる

• 情報を仕訳する／単語を転記する

エンティティを分類する

• 情報を分類する

エンティティ間の関係を作る

• E-R型／E-E型／R-R型／再帰

個体が集合として正しいか調べる

• 部分集合（区分コード）／多値（OR、AND）

事実と対比する

• 業務の流れを実現できるか？
• エンティティ間の関係から隠れた事実を発見できるか？

エンティティの分類

• E：イベント（「日時」のある「出来事・行為」）
• R：リソース（イベント以外のもの）

エンティティの関係

E-R型

• 行為者（resource）が行為・出来事（event）に関与する
• 基本的に「1対多」しかない

E-E型

• 選考・後続の関係（1対多）
  • 「受注してから請求する」
• 対応表（多対多）
  • 受注と請求に組み合わせの関係がある場合
    • 複数の受注を1本の請求にする
    • 1本の受注を複数の請求にする

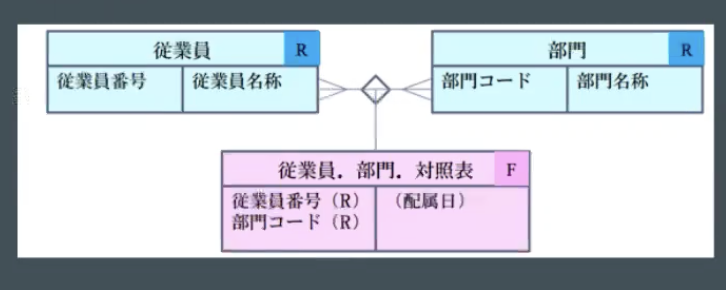

R-R型

• 対照表（多対多）しかない
• 対照表はイベントになることが多い
  • 「従業員」「部門」との県警の対照表で「配属」
• 対照表は制約の可能性を広げる
  • 「顧客」と「商品」の対照表は業務上何と呼べばいいか？

再帰

• ある集合の中の集合を構成する
  • ツリー構造
  • 赤伝／黒伝
  • フォロー
• 「再帰表」をつくる

個体が集合として正しいか調べる

部分集合

• 区分コード
  • コード間に一切交わりがない
  • 「正社員」であり、「パート」ということはない
  • カラムに定義して良い
• 多値
  • 複数の状態を取りうる
    • 「請求先」であり、「支払先」である
    • エンティティに分ける

データモデリングの原則

UPDATEをできる限り排除する

• 1つのレコードが様々な業務により様々な更新のされ方をすると、複雑性が上がる
• データの更新を極限まで削るとシンプルになる

NULLをできるかぎり排除する

• NULLにはINDEXを適用できない
  • 関数INDEXで適用する裏ワザはある
• NULLには複数の意味がある、存在自体が複雑
  • undefined / unknown

エンティティ間の制約はモデル化する

• コードが減る、パフォーマンスが上がる

まとめ

エンティティを定義し、分類し、関係を築き、集合としての整合性を確認する。このプロセスを繰り返すことで、現実に即した堅牢なデータモデルを構築できます。
