Windows Serverのログ保存用Syslogサーバ(QNAP 利用)構築

Syslog用にサーバ機器を買いたくないけどWindowsServerのログ用のSyslog Serverを構築したいと引き合いがあったので、ぱっと思いついた閃きの最安構成を考えてみました。業務利用は考慮していないのであしからず。

全体機器構成

今回はSyslogサーバとして、QNAP製NASを利用します。NASをファイルサーバとして利用している企業はあると思いますがQNAP NASにはSyslogサーバとしての機能もあります。
Windows ServerのログとCisco L3Switchのログ（ついでに）をSyslogサーバとして設定したQNAPに送り込む構成となります。
図にするとこんな感じです。

用意した機器

・Syslog server =QNAP TS-431XU-RP(QTS 5.0.1)
・Windows Server2022
・Cisco Catalyst 3750（L3 Switch）

今回のゴール

Windows Serverのログ(EventViewの内容）とCisco L3SwitchのログがQNAP Syslog管理画面で閲覧できるようにする。
具体的にはこんな感じでログを表示させたいと思います。

[Cisco機器のログ]

[Windowsのログ]

決して見やすログ情報ではないので、送信側でチューニングしてください...

前提条件・免責事項

・ログ解析や機器監視などの運用を想定した構成ではなく、とりあえずSyslogを溜めて、データを閲覧できるだけです。※業務利用するならちゃんとしたSyslogソフト製品を購入しましょう。
・Windowsの標準機能ではSyslogの送信機能がないので、NXLogをインストールして利用します
・Syslogを受信できる環境の構築（受信側）がメインで、どのようなログを送信するか（送信側）は最低限の設定だけです

手順

① QANPでSysloサーバ機能の有効化と受信ポートの設定
② Windows ServerにNXLogをインストール、Syslog送信設定
③ CiscoスイッチでSyslog送信設定
④ QNAP側でSyslogの確認

やってみた

① QANPでSysloサーバ機能の有効化と受信ポートの設定

QNAP WebUIにログインし、「コントロールパネル」の「アプリケーション」内の「Syslogサーバー」をクリックします。

デフォルトだと「Syslogサーバーを有効にする」にチェックが入っていないので、チェックを入れてポート番号を入力します。※デフォルトは514

QNAP側設定は以上です。

② Windows ServerにNXLogをインストール、Syslog送信設定

以下サイトからNXLogをインストールします。

Enterprise版(有料版）とCommmunity Edition(無料版)がありますが無料版を選択します。

インストール設定は特に何も変更することなく、「はい」を連打して、進めてください。

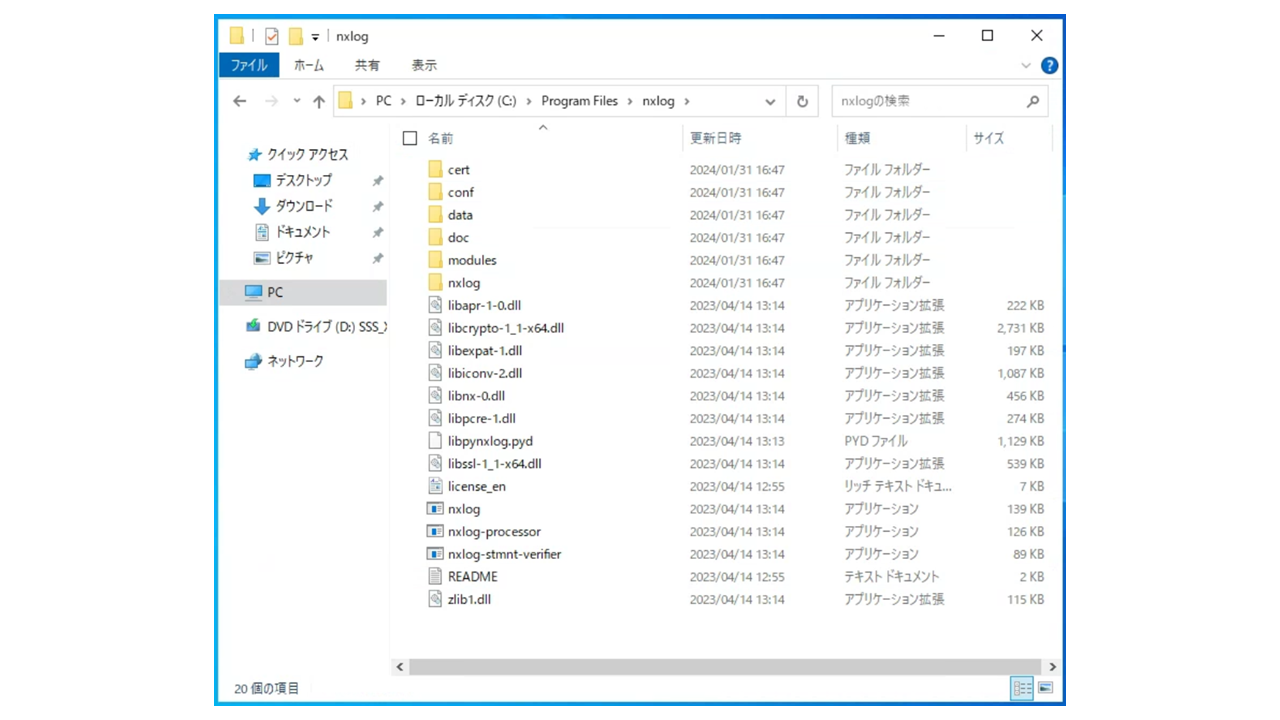

デフォルトだとC:\ProgramFilesにフォルダができ、その中のconfフォルダの中にnxlog.confが作成されます。

nxlog.confがNXLogの設定ファイルですのでこのファイルをテキストで開き、中身を修正していきます。※修正する前にバックアップは取得しましょう

今回の環境では以下のように修正しました。

# NXLog Community Edition configuration file
#
# For more information see "C:\Program Files\nxlog\conf\nxlog.conf"
# or latest version online at https://nxlog.co/docs/nxlog-ce/nxlog-reference-manual.html
# If you experience problems, see https://nxlog.co/community-forum


#### DEFINE ####

define ROOT    C:\Program Files\nxlog
define CERTDIR %ROOT%\cert
define CONFDIR %ROOT%\conf
define LOGDIR  %ROOT%\data
define LOGFILE %LOGDIR%\nxlog.log

Moduledir %ROOT%\modules
CacheDir  %ROOT%\data
Pidfile   %ROOT%\data\nxlog.pid
SpoolDir  %ROOT%\data
LogFile   %LOGFILE%


#### EXTENSION ####

<Extension exec>
   Module xm_exec
</Extension>

<Extension json>
  Module xm_json
</Extension>

<Extension syslog>
  Module xm_syslog
</Extension>

<Extension charconv>
  Module xm_charconv
  AutodetectCharsets shift_jis, utf-8
</Extension>

<Extension fileop>
  Module xm_fileop
  <Schedule>
      Every 1 week
      <Exec>
          file_cycle('%LOGFILE%', 4);
      </Exec>
  </Schedule>
</Extension>


#### INPUT SECTION ####

<Input input_application>
Module im_msvistalog
Query <QueryList><Query Id="0"><Select Path="Application">*</Select></Query></QueryList>
<Exec>
    $Message  = to_json();
    $Hostname = hostname();
</Exec>
</Input>

<Input input_security>
    Module im_msvistalog
    Query <QueryList><Query Id="0"><Select Path="Security">*</Select></Query></QueryList>
    <Exec>
        $Message  = to_json();
        $Hostname = hostname();
    </Exec>
</Input>

<Input input_system>
    Module im_msvistalog
    Query <QueryList><Query Id="0"><Select Path="System">*</Select></Query></QueryList>
    <Exec>
        $Message  = to_json();
        $Hostname = hostname();
   </Exec>
</Input>


#### PROCESSOR SECTION ####

<Processor buffer_memory>
    Module pm_buffer
    Type Mem
    MaxSize 128000
    WarnLimit 16000
</Processor>


#### OUTPUT SECTION ####

<Output output_syslog>
    Module om_udp
    Host 192.168.XX.XX ←ここにNASのIPアドレス
    Port 514 ←デフォルトではポート番号514
    <Exec>
        $SourceName          = 'NXLog';
        $SyslogFacility      = 'local0';
        $SyslogSeverityValue = '6';
        to_syslog_ietf();
    </Exec>
</Output>


#### ROUTE SECTION ####

<Route route_application>
    path input_application => buffer_memory => output_syslog
</Route>

<Route route_security>
    path input_security => buffer_memory => output_syslog
</Route>

<Route route_system>
    path input_system => buffer_memory => output_syslog
</Route>

修正が終わったらサービスを再起動させましょう。何かしらの理由で再起動できない場合はnxlog.confの記載内容がおかしいので見直しましょう。

③ CiscoスイッチでSyslog送信設定

Syslog送信に関わる部分だけ抜粋でコマンドを記載します。

Cisco(config)#logging buffered 512000
Cisco(config)#logging host 192.168.XX.XX　←NASのIPアドレス
Cisco(config)#logging trap informational　←syslogサーバに送信する際に「informational」を指定
Cisco(config)#logging facility local5　←syslogサーバに送信する際にfacility-typeを「local5」に指定

Ciscoから手動でSyslogを送信してみます。

Cisco#send log 3 test

④ QNAP側でSyslogの確認

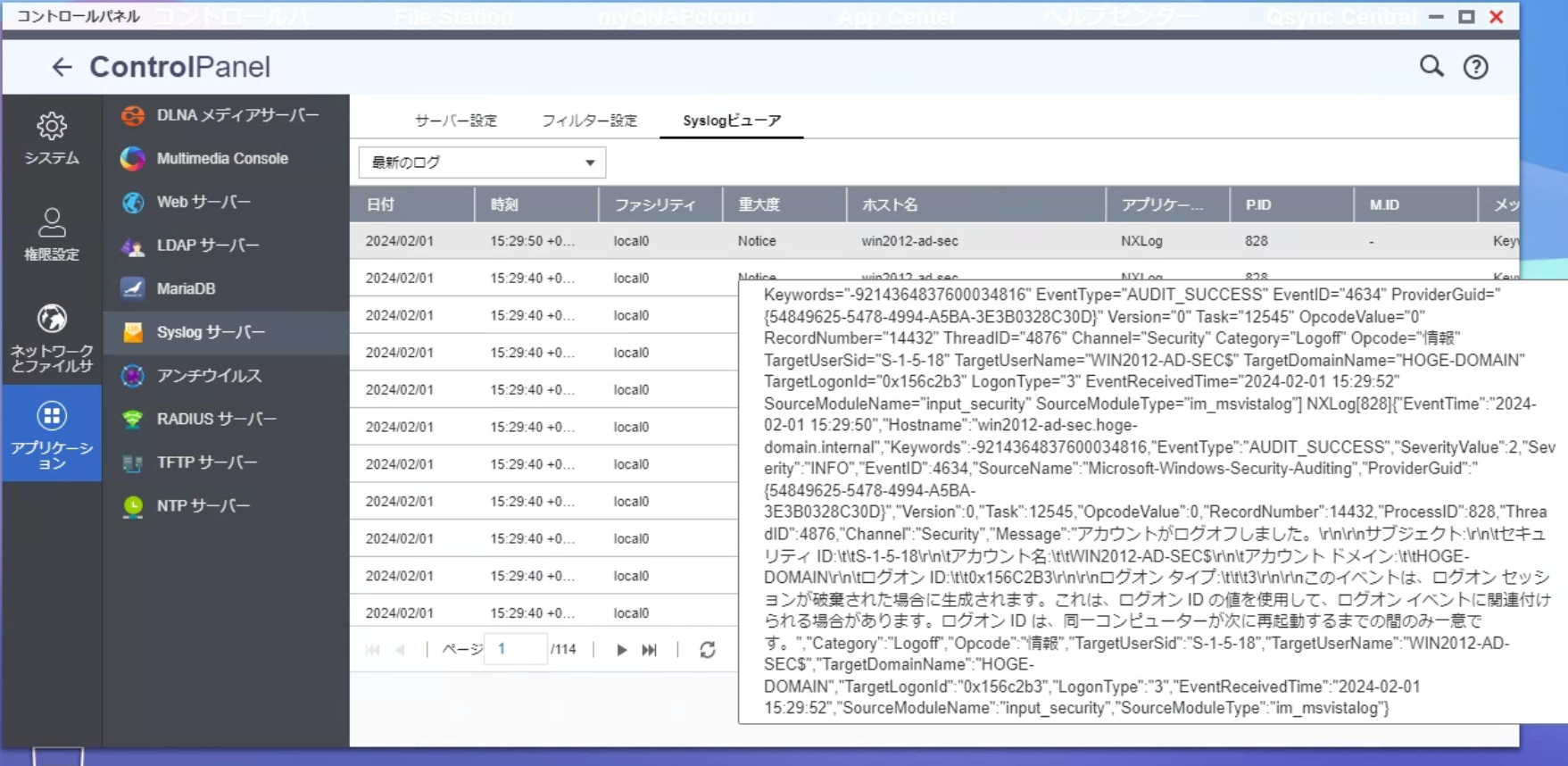

QNAP WebUIにログインし、「コントロールパネル」-「アプリケーション」で「Syslogサーバー」のSyslogビューアをクリックすると蓄積されたログを見ることができます。

[Cisco機器のログ]

[Windowsのログ]

おわりに

QNAPを利用すればサーバ用のハードウェアを購入せずにSyslogサーバを構築できるので、お安く構築できます。ただログ検索や分析などは激ムズ（ログが見にくい）なので本当にログデータを蓄積するだけになります。ログは重要！
