はじめに

この記事はNew Relic Advent Calender 2022の14日目の記事です。

Kubernetesを対象としたオブザーバビリティ(可観測性)を実現するためには、システム構成、要件に応じたモニタリングツールの選定が重要となります。
Kubernetesは環境の状態が一定ではなく、特定のノードで特定のPodが稼働する、などとあらかじめ見込んでモニタリングすることができません。
また、複数のコンポーネント・サービスが組み合わさっているため、問題が起きた際の瞬時の原因切り分けや調査、特定は従来のモニタリングでは困難です。
以上の背景から、様々なモニタリングツールを実際に触ってみる、つまり、どのような情報がとれるか、どう可視化できるか、どう案件に適用できそうか、
などを把握することは非常に重要だと考えます。

さて、ツールとしてクラウドサービスでは、AWSのContainer InsightsやAzureのAzure Monitor、OSSでは、PrometheusやGrafanaなどが広く利用されています。
本記事では、有償製品であるNewRelicとAmazon Elastic Kubernetes Service(EKS)を連携し、導入手順と連携結果をまとめてみました。

前提条件

  • Amazon Elastic Kubernetes Service(EKS)v1.23
  • New Relic One(執筆時点:2022/12/14)

導入手順

New Relicにログインし、Add dataメニューからKubernetesを選択します。

NewRelicアカウントIDと、これから連携するEKSクラスタ識別用の名前を設定します。(今後NewRelicコンソール上に表示される名前です。)
また、エージェントがインストールされるKubernetes上のNamespaceはnewrelicとしました。


次にエージェント導入に関わるオプション設定をしていきます。
今回は、以下の通りの設定としました。

上記オプションに関する説明は以下の通りです。

Scrape Prometheus endpoints

  • クラスター内のPrometheusエンドポイントからメトリクスを収集するか(ON:収集)
    ⇒ 今回はPrometheus形式のメトリクスは収集しないためOFFとしました。

Gather Log data

  • Kubernetesコントロールプレーン及び、全てなコンテナログを収集するか(ON:収集)
    ⇒ 今回はログ収集ありに設定しています。

Instant service-level insights, full-body requests, and application profiles through Pixie

  • Pixieを導入するか(ON:導入)
    ⇒ Pixieは、アプリケーションパフォーマンスデータやリクエストデータを収集できるモニタリングツールです。
      詳しくはこちらで紹介されています。
      今回はONにしました。

Pixie is already running in this cluster

  • Pixieがすでにクラスタ上で起動状態か(ON:起動済)
    ⇒ 未導入なのでOFFにしました。

Set up for unprivileged mode

  • 非特権モードのセットアップを有効化するか(ON:有効)
    ⇒ 今回は特権モードでセットアップしメトリクス収集します。
     ※セキュリティ要件レベルが高い場合は、非特権モードでインストールすることを推奨。

Reduce the amount of ingested data

  • 取込データ量を削減するか(ON:削減)
    ⇒ 取込データ量を減らし、NewRelicへの転送コストを減らしたい場合に選択します。今回は削減します。

次に、Choose Install method選択画面に移ります。ここではHelm3を選択し、Helmによるインストールを実施していきます。
画面上には、先ほどのオプション設定を反映し、自動作成されたスクリプトが表示されています。
Helmチャートのvalues.yamlのパラメータを上書く設定が入っていますね。

その他のパラメータに関する説明は以下に載っていますので、必要に応じてご参照ください。
HelmによるKubernetesインテグレーションのインストール | NewRelic

次にEKSに接続可能な端末から、Helmコマンドを実行してきます。
端末へのインストールが済んでいない場合は、事前にこちらからインストールをお願いします。

$ helm repo add newrelic https://helm-charts.newrelic.com && helm repo update && \
  kubectl create namespace newrelic ; helm upgrade --install newrelic-bundle newrelic/nri-bundle \
    --set global.licenseKey=YOUR_LICENSE_KEY \
    --set global.cluster=eks-work-cluster \
    --namespace=newrelic \
    --set newrelic-infrastructure.privileged=true \
    --set global.lowDataMode=true \
    --set ksm.enabled=true \
    --set kubeEvents.enabled=true \
    --set logging.enabled=true \
    --set newrelic-pixie.enabled=true \
    --set newrelic-pixie.apiKey=YOUR_PIXIE_API_KEY \
    --set pixie-chart.enabled=true \
    --set pixie-chart.deployKey=YOUR_PIXIE_DEPLOY_KEY \
    --set pixie-chart.clusterName=eks-work-cluster

実行後、しばらく待ってから、kubectlコマンドでPodが起動していることを確認します。
上と同じく、端末へのインストールが済んでいない場合は、事前にインストールをお願いします。

$ kubectl get pod -n newrelic
NAME                                                     READY   STATUS      RESTARTS   AGE
kelvin-7756fb8f47-bvjdg                                  1/1     Running     0          72s
newrelic-bundle-kube-state-metrics-547fc6d94f-8m78p      1/1     Running     0          111s
newrelic-bundle-newrelic-logging-2v78z                   1/1     Running     0          111s
newrelic-bundle-newrelic-logging-csps4                   1/1     Running     0          111s
newrelic-bundle-newrelic-pixie-xx58v                     0/1     Completed   0          111s
newrelic-bundle-nri-kube-events-f8ffcd4db-sn8jx          2/2     Running     0          111s
newrelic-bundle-nri-metadata-injection-df5b566d6-k4fnz   1/1     Running     0          111s
newrelic-bundle-nrk8s-ksm-769dcc4d5c-mwt5s               2/2     Running     0          111s
newrelic-bundle-nrk8s-kubelet-tjftj                      2/2     Running     0          111s
newrelic-bundle-nrk8s-kubelet-zg5s4                      2/2     Running     0          111s
pl-nats-0                                                1/1     Running     0          76s
vizier-cloud-connector-d578bcf4f-56pnx                   1/1     Running     0          72s
vizier-metadata-0                                        1/1     Running     0          72s
vizier-pem-c6gff                                         1/1     Running     0          72s
vizier-pem-flmpr                                         1/1     Running     0          72s
vizier-query-broker-6b795b84b7-q95mk                     1/1     Running     0          72s

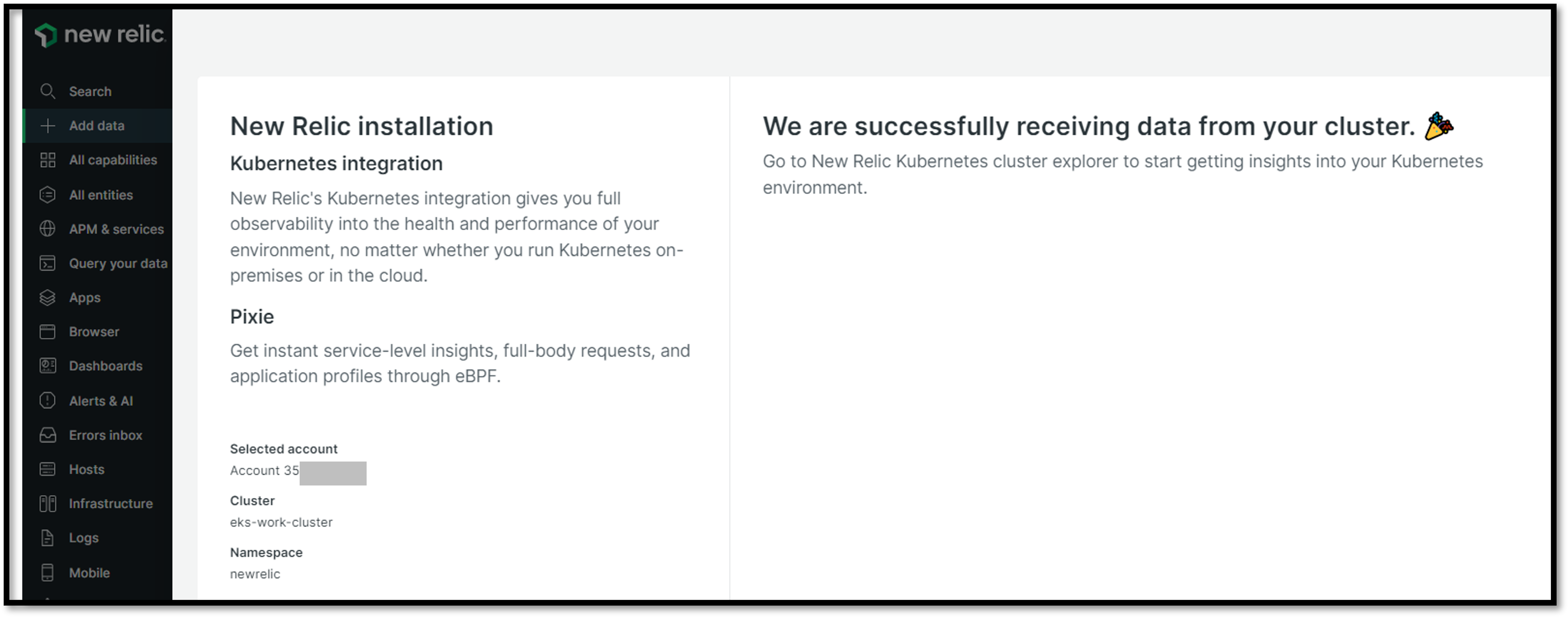

Podが起動すると、NewRelicコンソール側でもこのようにエージェントとの連携ができたことを確認できます。

インストールされるリソース

導入が終わりましたので、いったんここでは実際にインストールされたエージェントについて詳しくみていきます。
今回の環境で導入したKubernetesリソースのうち、いくつかをピックアップして記載してみました。
参考:Kubernetes 統合バージョン 3 で導入された変更 | NewRelic

オブジェクト 名前 説明
ReplicaSet newrelic-bundle-kube-state-metrics kube-state-metricsのエクスポータ。
kube-state-metricsは、Podの情報やDeploymentやStatefulSetの正常に稼働しているPodの数などの多くの情報を収集する。
ReplicaSet newrelic-bundle-nrk8s-ksm kube-state-metricsからメトリクスを収集しNewRelicに送信する。
ReplicaSet newrelic-bundle-nri-kube-events KubernetesイベントをNewRelicに送信する 。
DaemonSet newrelic-bundle-nrk8s-kubelet Kubeletから取得したCPU、メモリなどのインフラメトリクスを収集し、NewRelicに送信する。
DaemonSet newrelic-bundle-newrelic-logging ログをNewRelicに転送するためのコンポーネント。
FluentBitプラグインを利用し転送する。
DaemonSet vizier-pem Pixieのコンポーネント。
eBPFを用いてテレメトリーデータの収集やデータの一時保管を行う。

概要図としてまとめると、以下のようなイメージになります。
今回は2 ノード構成としているため分かりにくいですが、各ノードで起動するDaemonSetとクラスター内で任意のレプリカ数起動するReplicaSetの2種類のPodが稼働しています。
また、メトリクス、ログ、トレースの収集・転送といった各役割毎にPodを構成していることがわかります。
※ vizier-pem等のPixieコンポーネントは、Pixieエージェントとしてまとめて表記しています。

NewRelicでの可視化

それでは、NewRelicでどのように可視化されるか確認していきます。

Kubernetesダッシュボード

Infrastructureメニュー > Third-party-servicesからKubernetes dashboardを選択します。

Kubernetesダッシュボードでは、Kubernetesクラスタのオブジェクト数やPod数、各コンテナ毎のメトリクス、Deploymentに関する情報など
クラスタ全体の様々な情報を数値、グラフ等で可視化することができます。
また、Filterメニューからクラスタやノード、Podなどの属性でフィルタすることもできます。

Kubernetes Cluster Explorer

Infrastructureメニュー > Kubernetesから参照するクラスタ識別子を選択します。
Kubernetes Cluster Explorerでは、以下の通りPod、ノードをマップとして表現しています。
1つ1つのハニカムがPodとなっており、Podのステータスを色や配置箇所(中心からの位置)で表現しているため、
全体を俯瞰し一目で問題のあるPodを特定することができます。
また、稼働しているNodeもマップ上でわかるようになっています。

Podを選択すると、そのPodにひもづくコンテナのCPU使用量やメモリ使用量、スループット等を確認でき、
また、そこからPodやコンテナの詳細画面、ログ、APM&Service画面へ遷移することができます。
※ 補足:選択しているbackend-appアプリケーションは、以下参考文献2で紹介されていたJavaサンプルアプリケーションを利用
以下は、Podの See logリンク(上画像の右上箇所)から遷移した後のログ画面です。
上部のテキストボックスでクエリを編集することも可能です。
また、先ほどのPodを選択した状態からCheck metrics in Pixieリンクを押下すると、
以下の通り対象のサービスに対するHTTPリクエスト、レスポンスの情報といったアプリケーションの性能情報を得ることもできました。

まとめ

NewRelicとEKSを連携してみました。
連携は非常に簡単で、数分でインストールとダッシュボード上での可視化ができることにも驚きました。
また、クラスターに何かしらの問題が起きた際にはCluster ExplorerからPod・ノードの状態を確認することで
いち早いボトルネックの特定にもつながり、このような非常に有用なダッシュボードが揃っていると感じました。
Podを選択しドリルダウンして、各コンテナのメトリクス、ログ、トレースデータをすばやく参照できるのも非常に良いですね。

参考文献

この記事は以下の情報を参考にして執筆しました。

  1. New Relic実践入門 監視からオブザーバビリティへの変革| 翔泳社
  2. Kubernetes on AWS ~アプリケーションエンジニア 本番環境へ備える| リックテレコム
  3. Kubernetesインテグレーションの紹介| NewRelic
