Androidの赤外線機能を使ってテレビを操作してみた

使わないでホコリを被っていたAndroid端末に赤外線機能が付いていたので、テレビリモコンとして使えないかイジイジしてみたお話です。

環境

端末名：HUAWEI honor8
テレビ：SHARP AQUOS LC-32H11

ConsumerIrManager

赤外線機能を使うには ConsumerIrManager を使います。APIレベルは19。
https://developer.android.com/reference/android/hardware/ConsumerIrManager

getSystemService で CONSUMER_IR_SERVICE を指定する形です。

val consumerIrManager = getSystemService(Context.CONSUMER_IR_SERVICE) as ConsumerIrManager

パーミッションの追加

ConsumerIrManager のメソッドをそのまま使おうとすると java.lang.SecurityException: Requires TRANSMIT_IR permission という例外が発生してしまうので、パーミッションを追加する必要があります。

<uses-permission android:name="android.permission.TRANSMIT_IR" />

TRANSMIT_IR というなかなか見慣れないパーミッションですが、これでOKでした。

赤外線機能が使えるのかどうかのチェック

今回は赤外線機能がある端末で検証しておりますが、赤外線機能が無い端末の場合に ConsumerIrManager のメソッドを使うと java.lang.UnsupportedOperationException: IR emitter not available
という例外が発生するため、そもそも赤外線機能があるのかどうかのチェックもすることができます。

if (consumerIrManager.hasIrEmitter()) {
  // ある場合
} else {
  // 無い場合
}

hasIrEmitter() メソッドで赤外線機能があるかどうかがわかるので、シンプルにそれを使えばOKでした。

赤外線を送信する

本題となる赤外線送信に関して。

transmit メソッドを使います。
https://developer.android.com/reference/android/hardware/ConsumerIrManager.html#transmit(int,%20int[])

引数は2つで carrierFrequency と pattern 。

carrierFrequency

carrierFrequency は日本語に訳すと「キャリア周波数」らしいですが、正直さっぱり

リモコンの場合は、 http://www.256byte.com/remocon.htm のページによると

一部のリモコンを除いた大抵のリモコンでは38kHzが利用されています。

とのことで、実際に 38000 を指定したらOKでした。

pattern

これは赤外線のパターンで、リモコンの場合各ボタンに対してパターンがある、という感じみたいです。

今回はSHARP製のテレビだったので色々と調べたところ、👇のリポジトリに各ボタンに対するパターンがまとまっておりまして、ここに記載のある値を拝借して使ってみたところOKでした。
https://github.com/misscrocodile/sharp-remote/blob/master/remoteControl/remoteControl.ino

サンプルコード

以上のことを踏まえたサンプルコードは下記のような感じです。

enum class Pattern(val value: IntArray) {
    ON_OFF(
        arrayListOf(3350, 1700, 400, 400, 450, 1200, 450, 400, 450, 1250, 400, 400, 400, 1300, 400, 400, 400, 1250, 450, 400, 400, 1250, 400, 400, 450, 1250, 400, 1250, 400, 400, 450, 1250, 400, 400, 450, 1250, 400, 1250, 400, 1300, 400, 1250, 400, 400, 400, 400, 450, 400, 450, 1200, 450, 400, 400, 1300, 400, 400, 400, 400, 450, 1250, 400, 400, 450, 400, 400, 400, 450, 400, 450, 1250, 400, 1250, 400, 400, 450, 1250, 400, 400, 450, 400, 400, 400, 450, 1250, 400, 400, 450, 400, 400, 400, 450, 1250, 400, 400, 450, 1200, 450, 1250, 400).toIntArray()
    )
    // ... 他のパターン
}

class MainActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)

        // ON/OFFボタン押下でON/OFFのパターンを送信
        findViewById<View>(R.id.button_on_off).setOnClickListener {
            val consumerIrManager =
                getSystemService(Context.CONSUMER_IR_SERVICE) as ConsumerIrManager
            if (consumerIrManager.hasIrEmitter()) {
                consumerIrManager.transmit(38000, Pattern.ON_OFF.value)
            } else {
                Toast.makeText(this, "赤外線未対応です。", Toast.LENGTH_SHORT).show()
            }
        }
    }
}

実際の様子

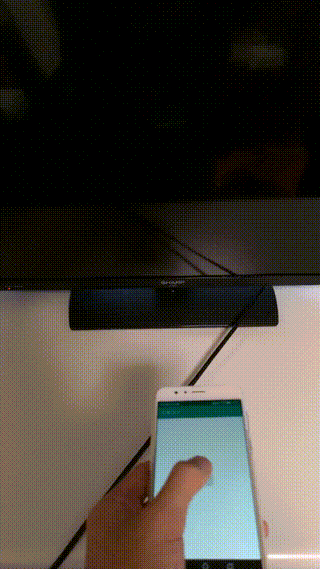

非常にわかりにくく、ガッキーが写っていることに目が行っちゃいますが、ボタン押下でテレビのON/OFFが切り替わっている様子です。

まとめ

とりあえず赤外線に関して全く理解しておりませんが、Androidからテレビの操作をすることができました。

ConsumerIrManager を使うことで、思いの外簡単に赤外線通信ができるので、例えばプッシュ通知を受け取ったタイミングで赤外線通信を行うなどの仕組みを作れば、IoT的なことも実現できそうだなと思いました。
