obnizとLEGOとGeekServoでクリスマスツリーを回して光らせて得た知見

Last updated at 2019-12-06Posted at 2019-12-06

この記事は IoTLT Advent Calendar 2019 の7日目の記事です。

はじめに

このモニュメント。obniz フルパワーで回すと先ほどの情緒消失されます。動く速度は大事。サンタさんもきっとドン引き！
⚙️🎄⚙️　　　　　　　　　🦌🎅＜怖っ#obniz #GeekServo #LEGO #enebular pic.twitter.com/tXa1oVYQx5
— Tanaka Seigo (@1ft_seabass) November 30, 2019

このような仕組みができていたんですが、やはりもっとしっかりしたクリスマスツリーを回して光らせてみたくなりました。

できたぞー！回る速度が上がるとイルミネーションもスピードアップするのでパーティー感が上昇します！#obniz #GeekServo #Lego #クリスマス #Christmas2019 pic.twitter.com/QCdy3D00FS
— Tanaka Seigo (@1ft_seabass) December 5, 2019

このように、回して光らせることが出来ました。

クリスマスツリーを買ってきた

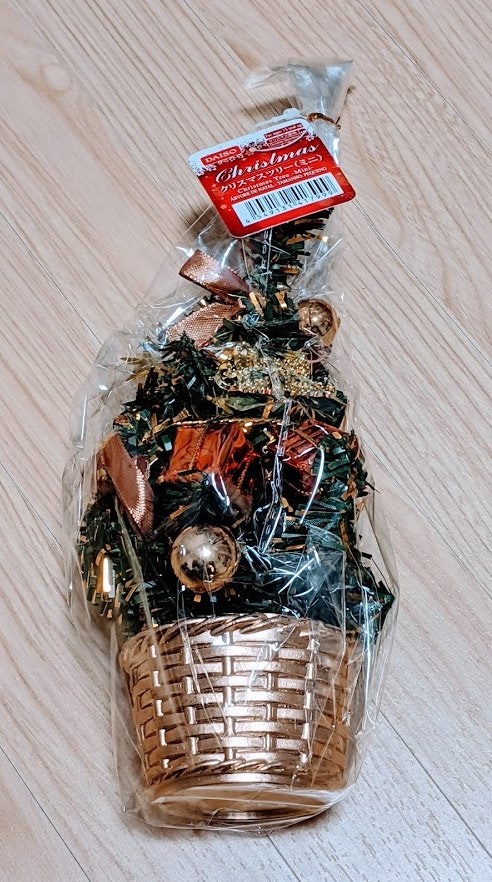

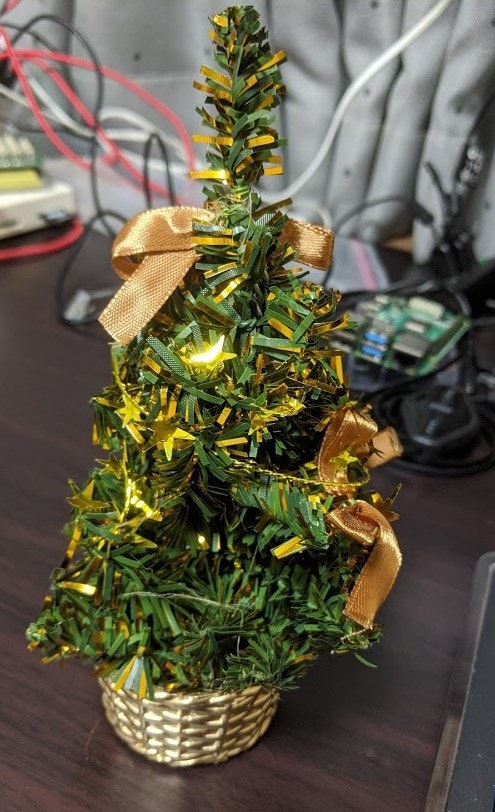

DAISOで買ったクリスマスツリー（ミニ）です。

こんな感じ。

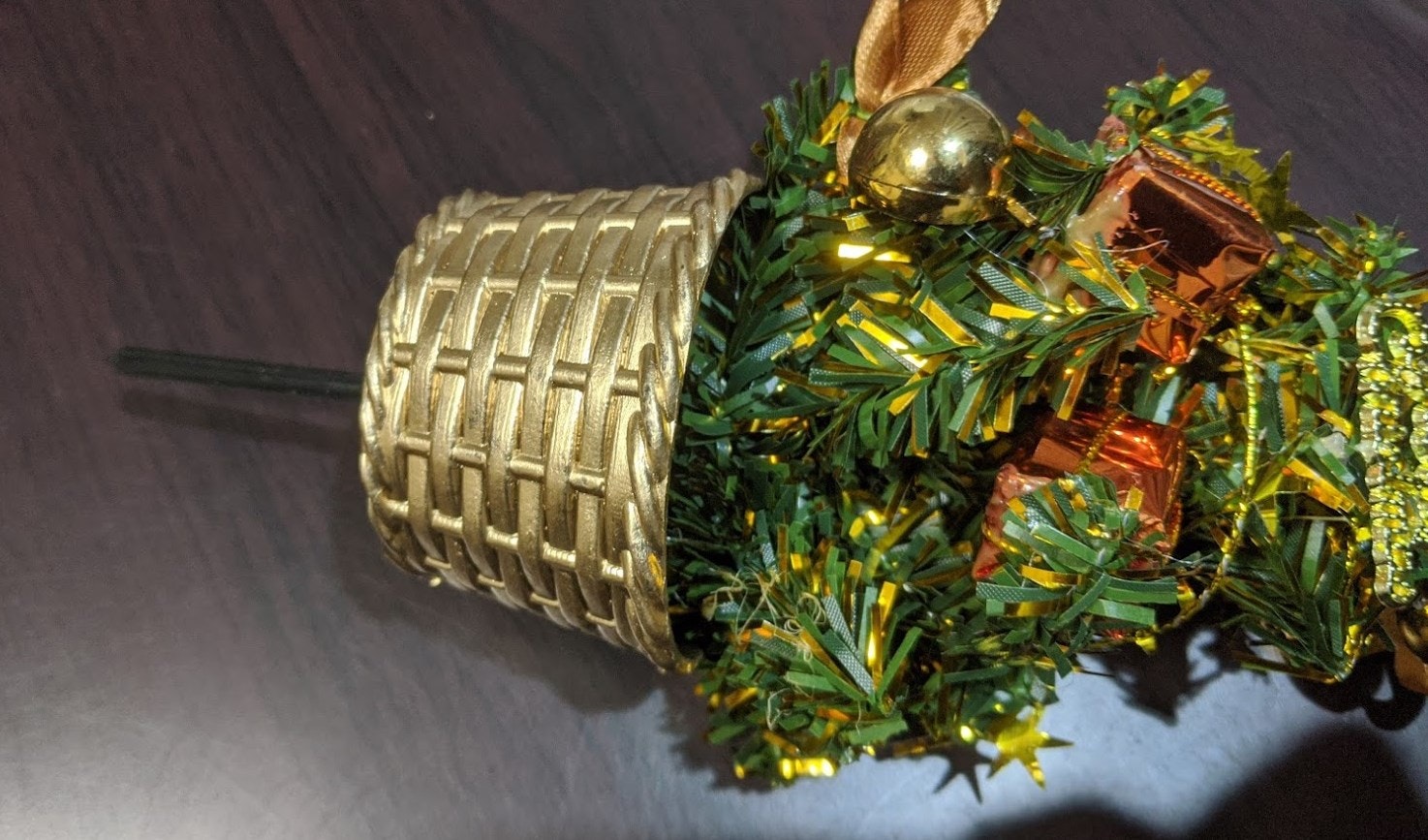

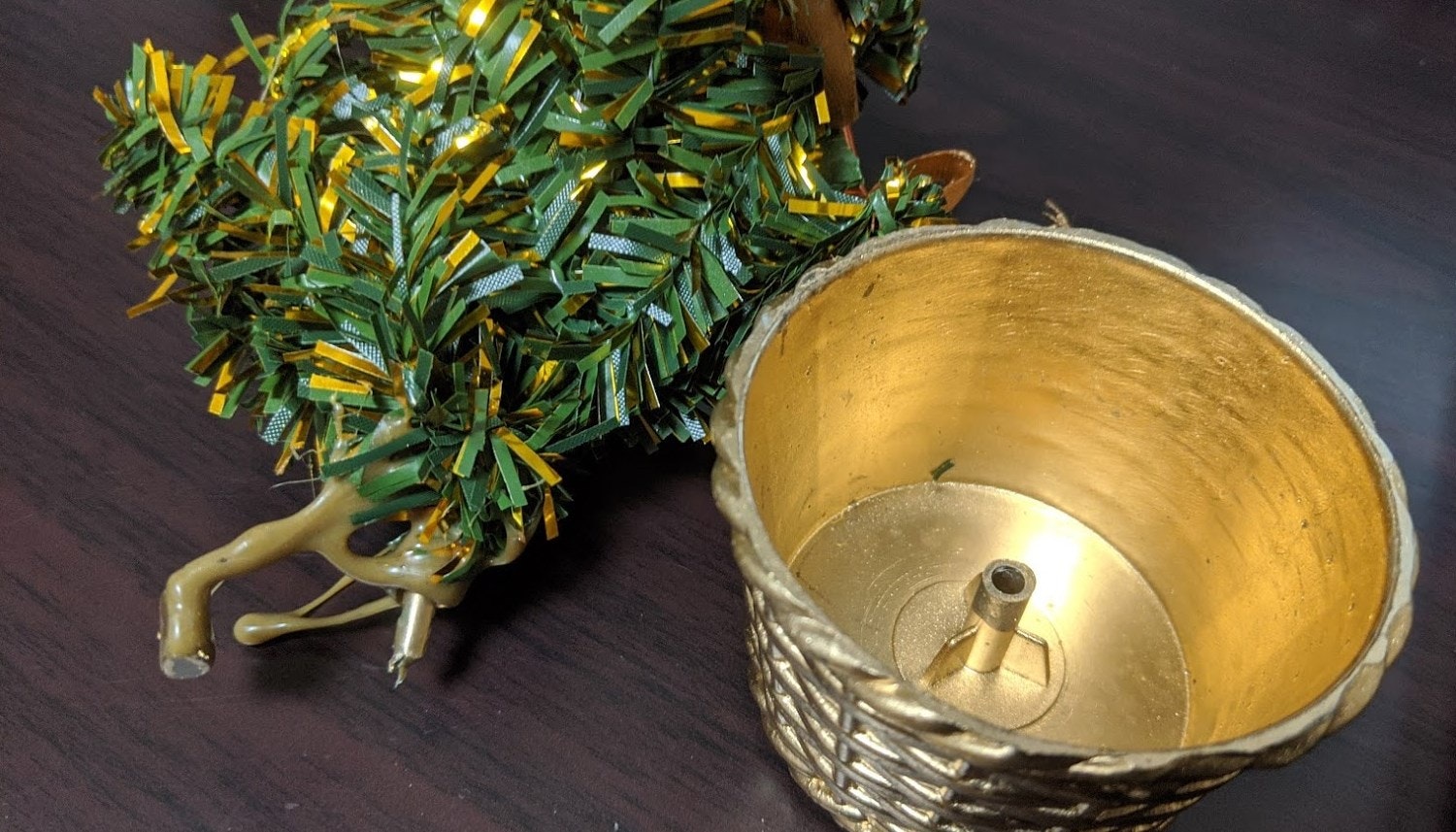

ひとまず分解します。

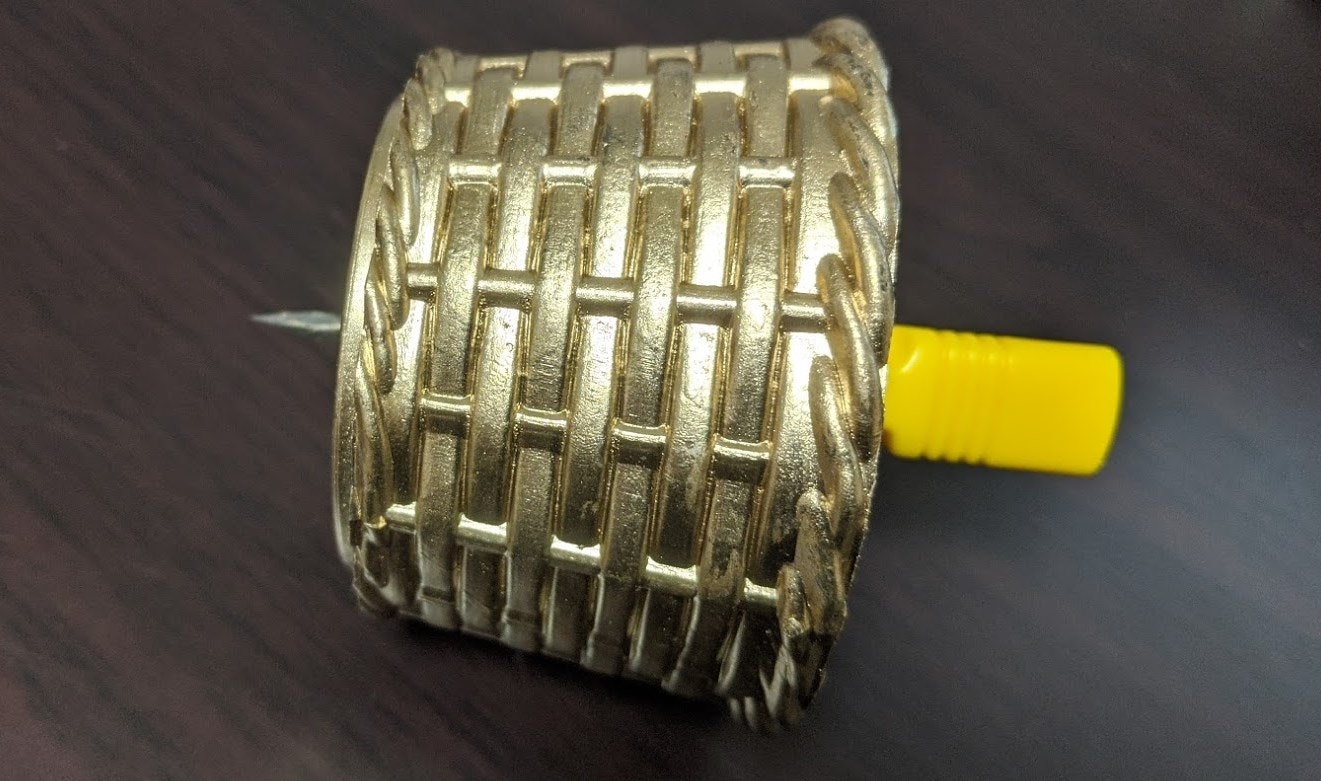

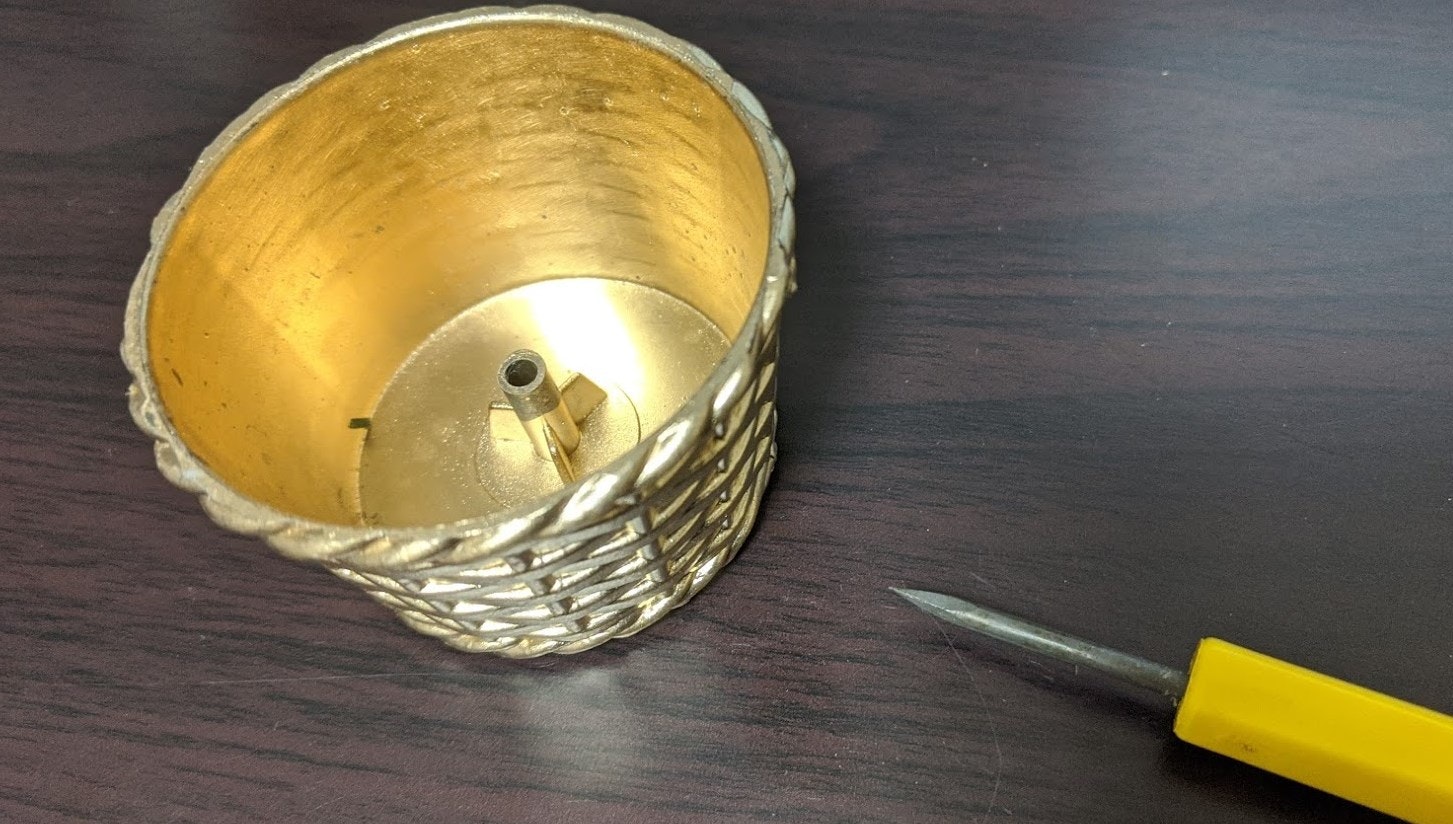

キリで裏側から穴を開けます。

ぶっすーっと。

LEGOにくっつける

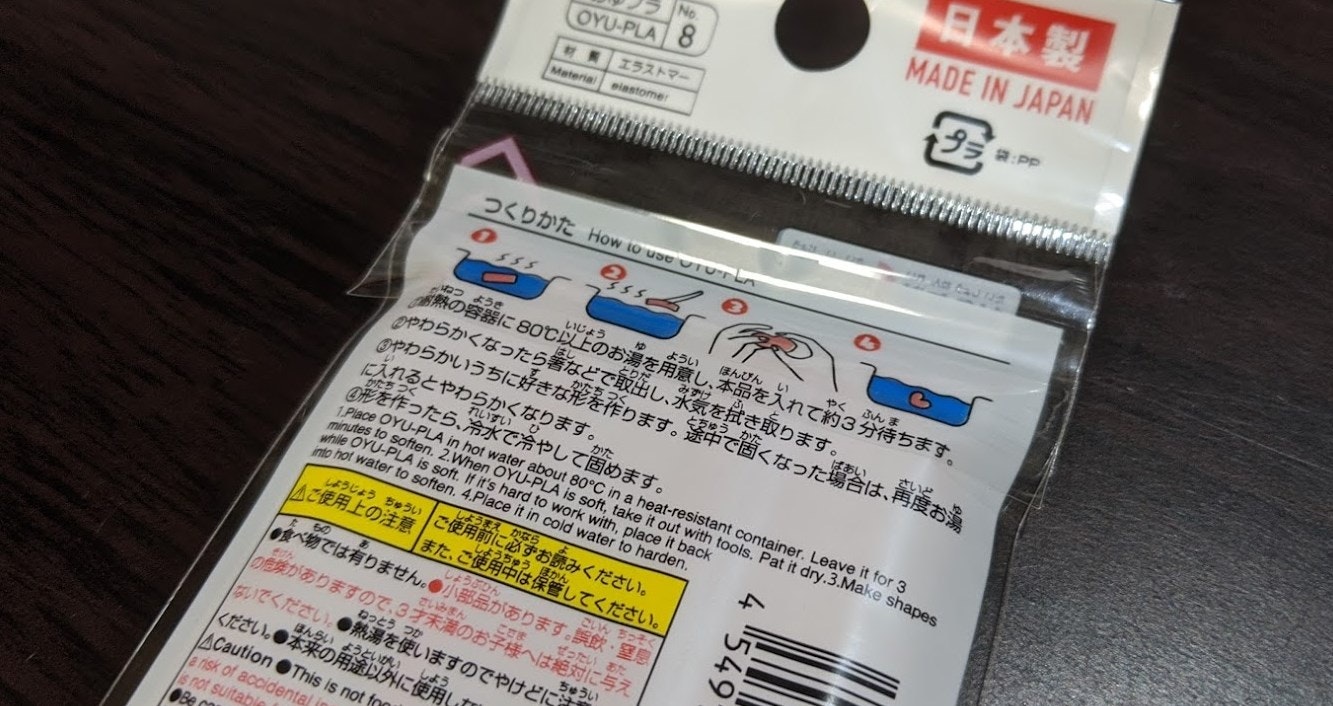

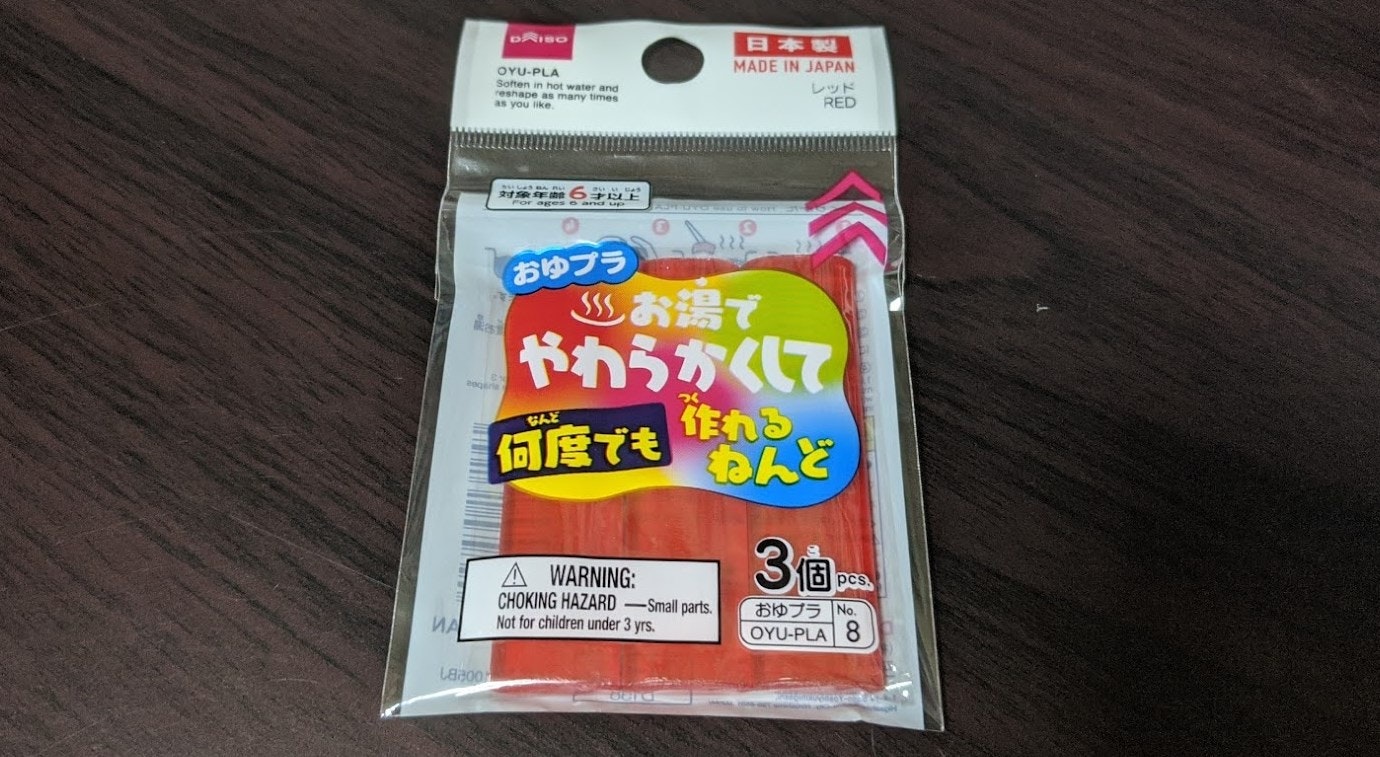

LEGOとくっつけるためにDAISOおゆぷらを使います。色はクリスマスカラーの赤！

これは、ゆるメカトロというゆるくメカトロニクスで楽しむグループで新井さんから伺った知見です。

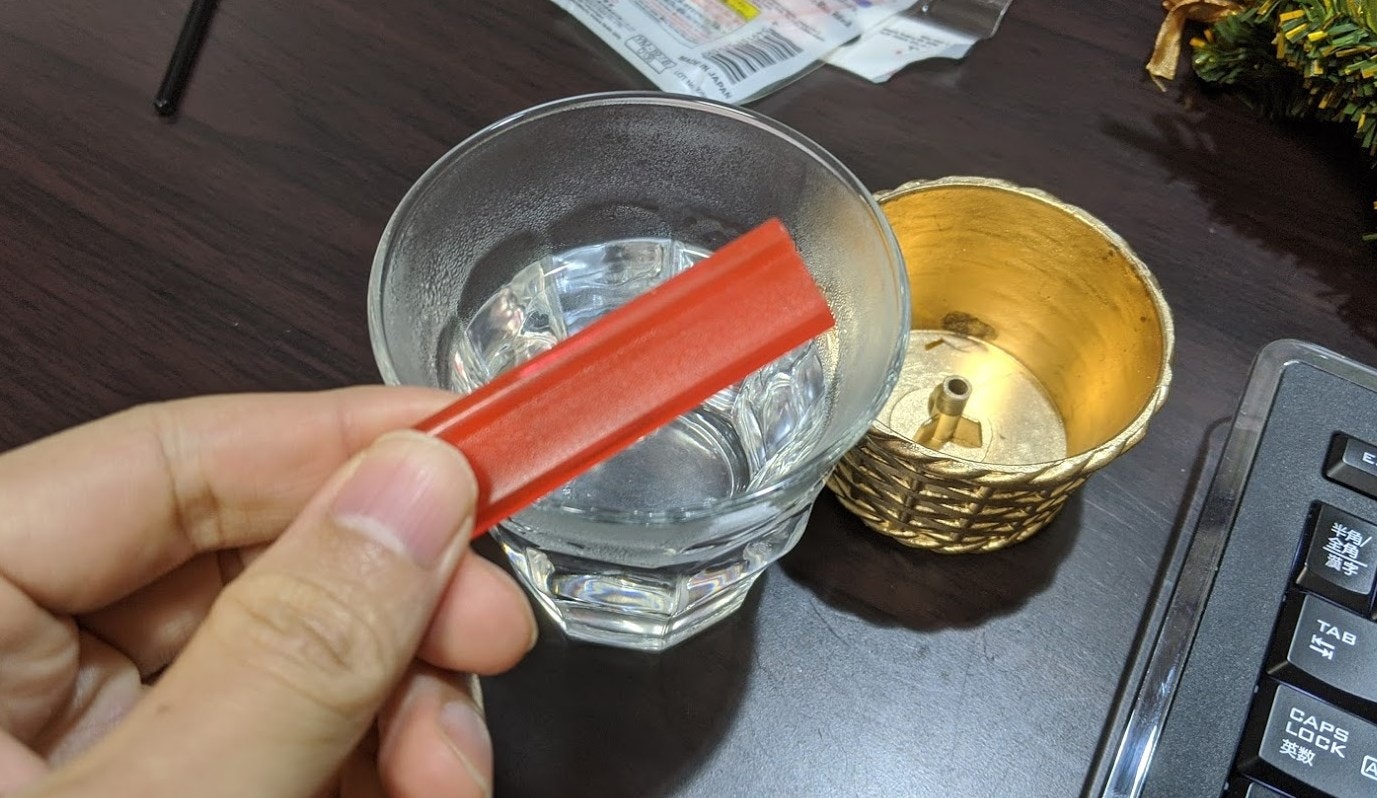

お湯で温めて柔らかくします。

柔らかくするぞー！

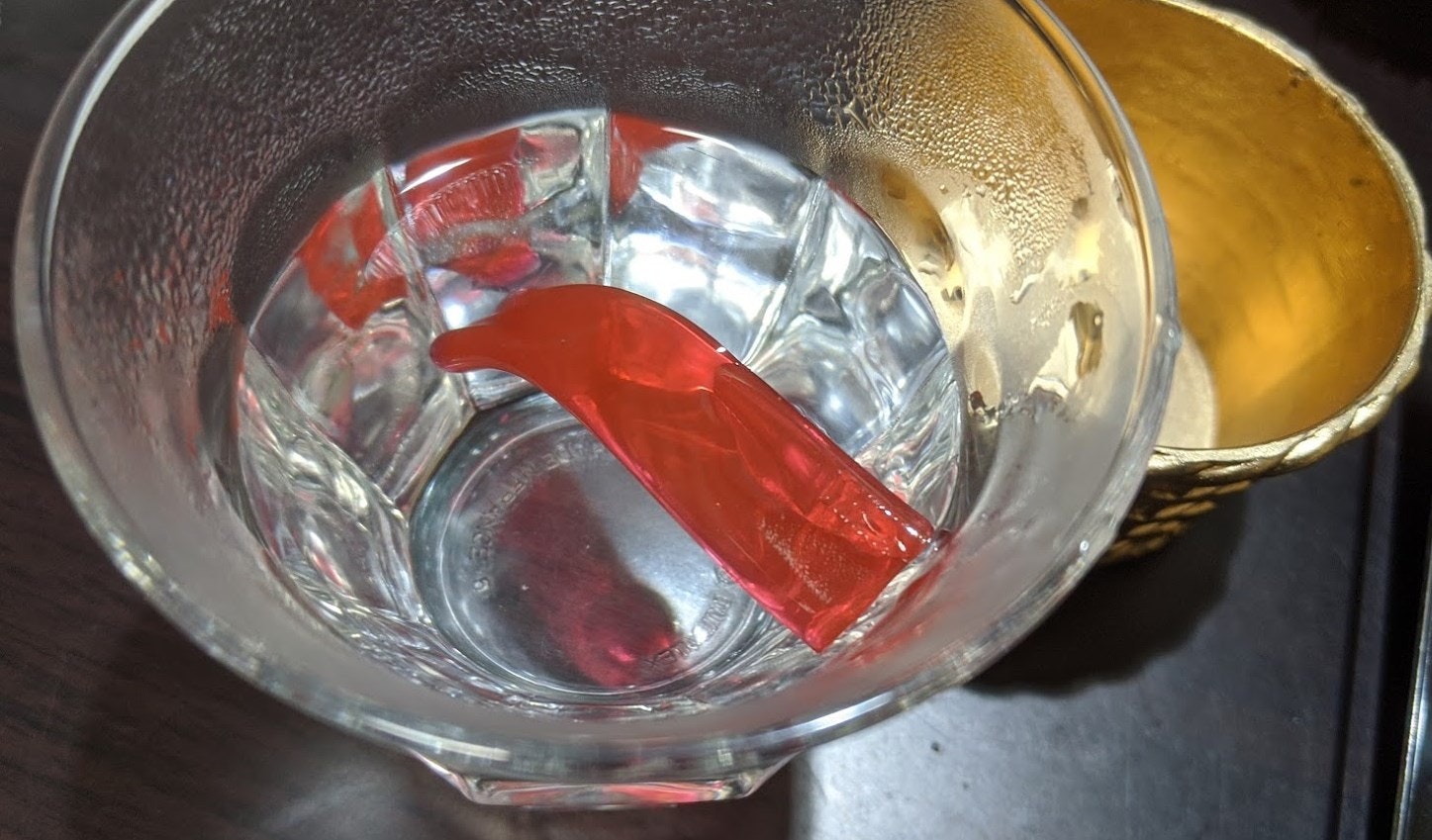

ジャボン。

くんにゃりしてきました。

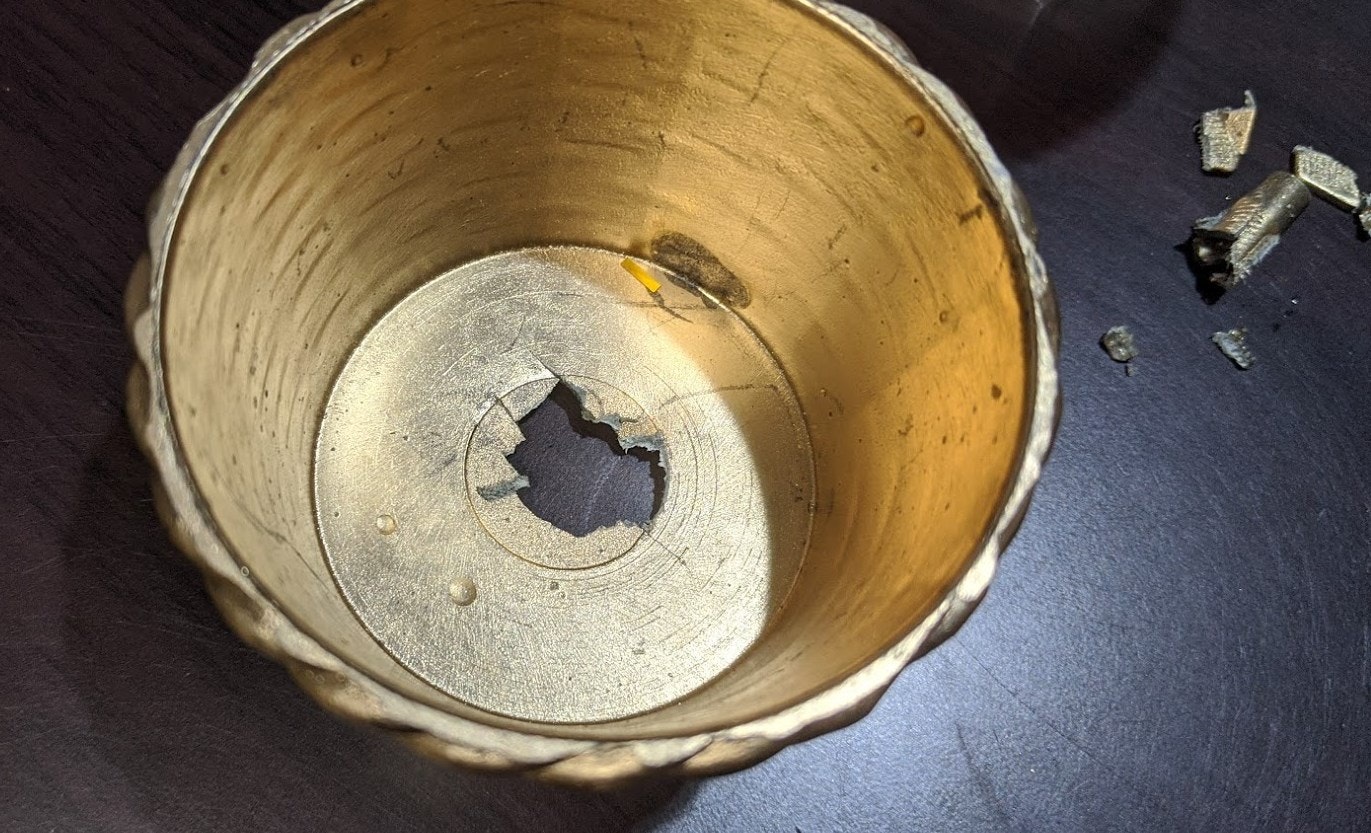

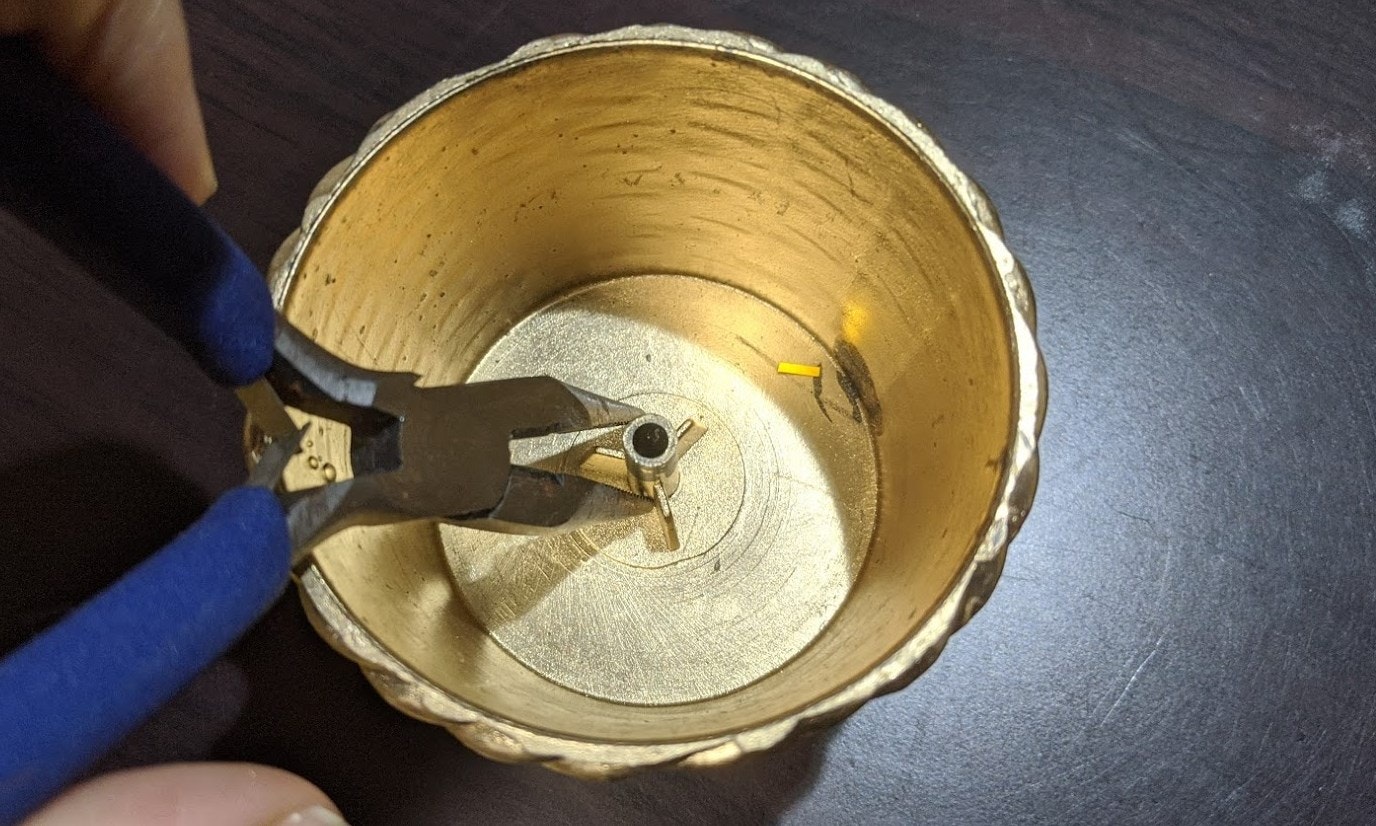

キリで穴を開けても穴が小さく実装がしにくいので、もうちょっと掘ります。

うまく空けれました。

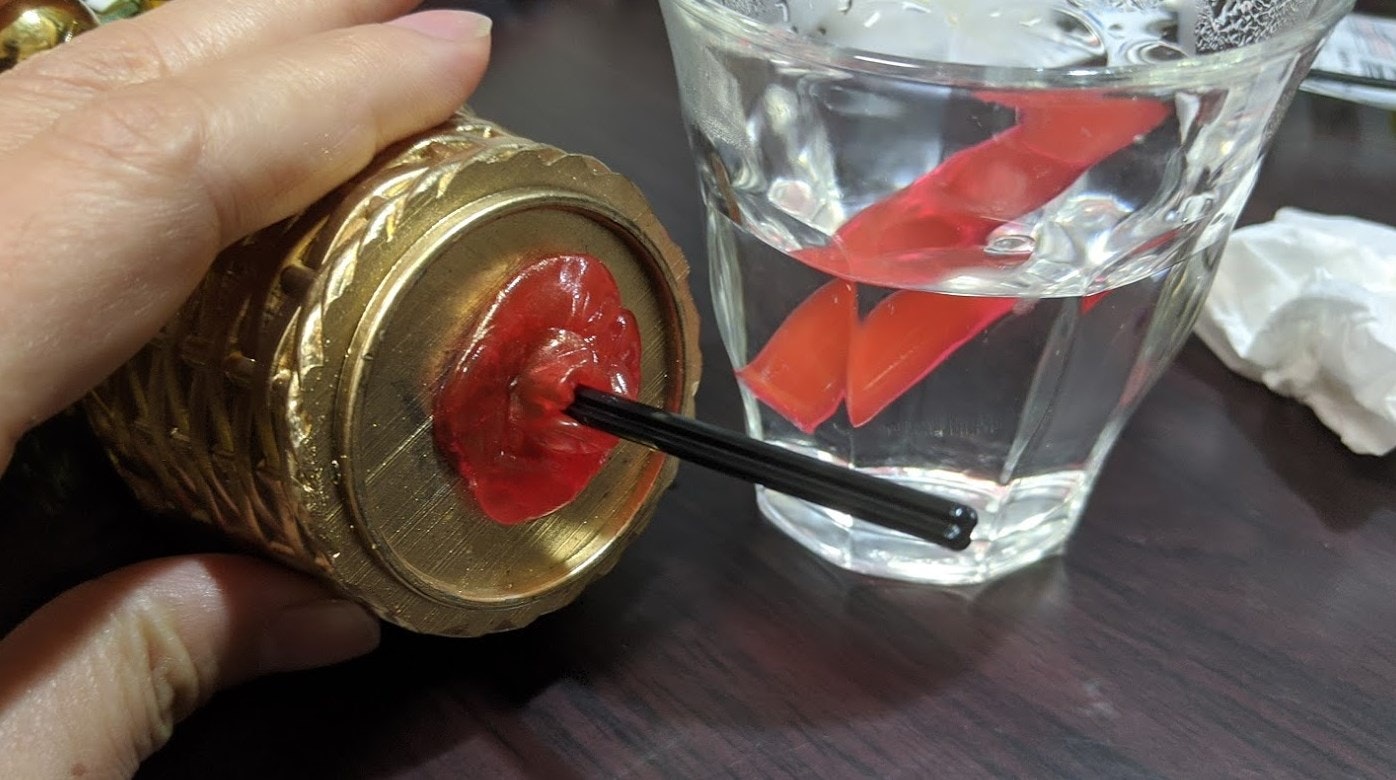

おゆプラ1本だけだと量が足りなかったので、2本・3本追加しました。まずは、LEGOのテクニックの軸を結びつけます。

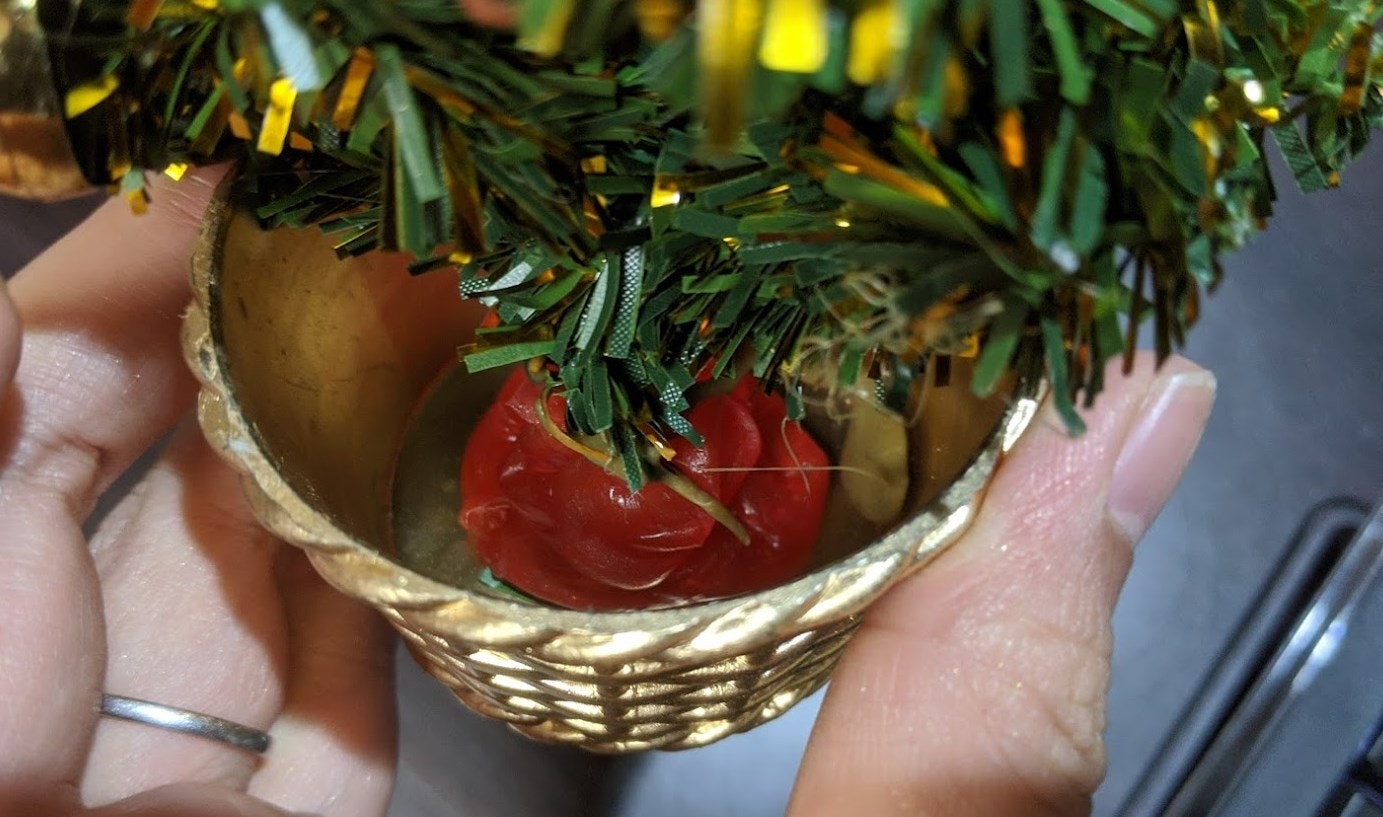

さきほどの、おゆプラましましさせて、ツリーを差し込みました。

良い感じに、つながりました！

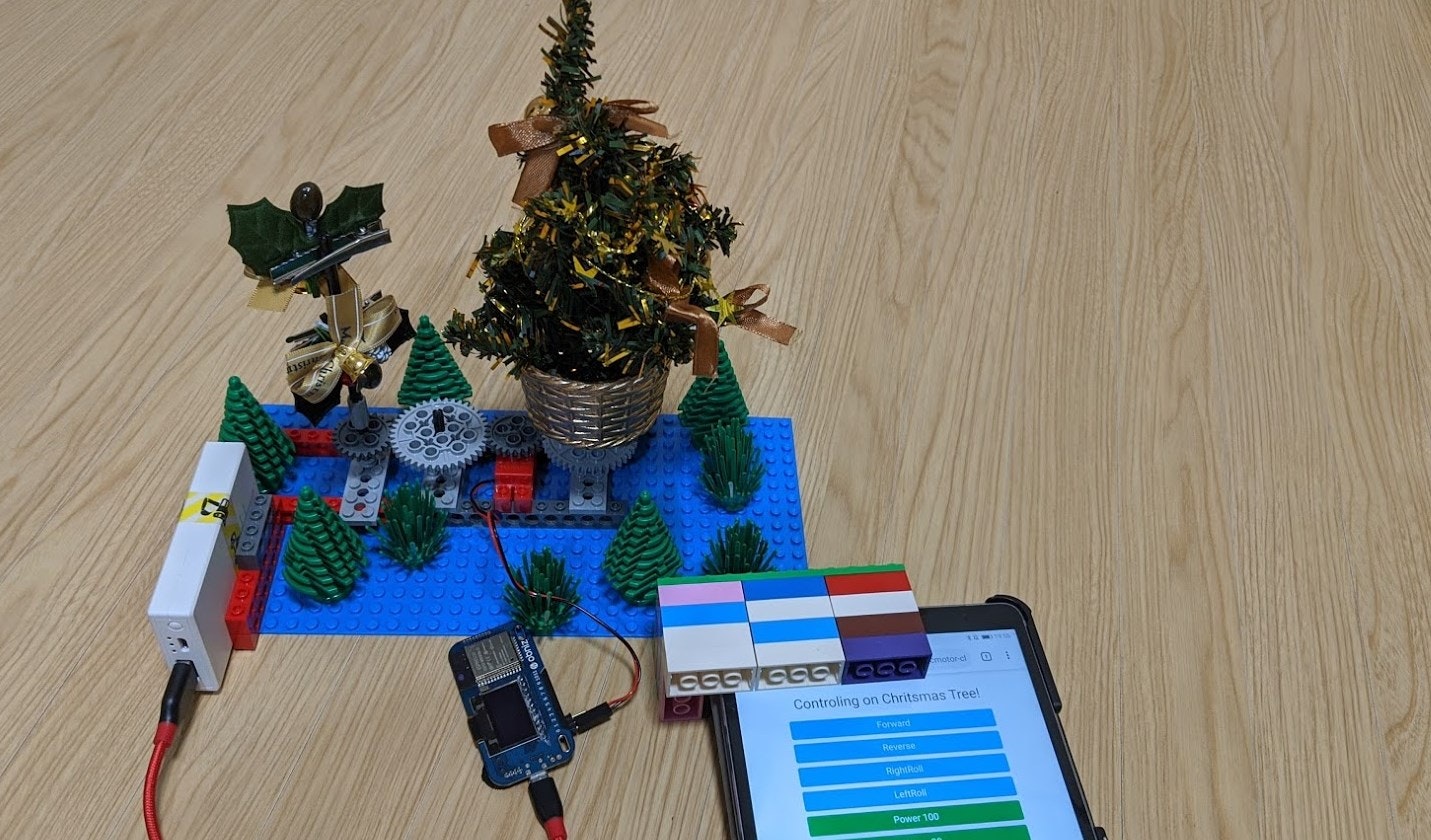

先ほどのものに置き換えてみます！

まずは回してみた！良い感じ！#obniz #GeekServo #Lego #クリスマス #Christmas2019 pic.twitter.com/wrfDQSvfIj
— Tanaka Seigo (@1ft_seabass) December 5, 2019

obnizのソースコード

光らせてみるぞ！2個目のobnizとテープLEDを載せる！#obniz #GeekServo #Lego #クリスマス #Christmas2019 pic.twitter.com/g4wl9jHWtE
— Tanaka Seigo (@1ft_seabass) December 5, 2019

obnizのソースコードです。1つのプログラムで、回すobnizと光らせるobnizを同時に動かします。

<html>
<head>
  <meta charset="utf-8">
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <link rel="stylesheet" href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css">
  <link rel="stylesheet" href="/css/starter-sample.css">
  <script src="https://obniz.io/js/jquery-3.2.1.min.js"></script>
  <script src="https://unpkg.com/obniz@2.4.0/obniz.js" crossorigin="anonymous"></script>
</head>
<body>

<div class="wrap">

  <div class="DCMotor">
    <h3 class="text-center">Controling on Chritsmas Tree!</h3>
  </div>

  <div class="DCMotor">
    <button class="btn btn-primary btn-block" id="forward">Forward</button>
    <button class="btn btn-primary btn-block" id="reverse">Reverse</button>
    <button class="btn btn-primary btn-block" id="rightroll">RightRoll</button>
    <button class="btn btn-primary btn-block" id="leftroll">LeftRoll</button>
    <button class="btn btn-success btn-block " id="powerup">Power 100</button>
    <button class="btn btn-success btn-block" id="powerdown">Power 30</button>
    <button class="btn btn-secondary btn-block" id="stop">Stop</button>
  </div>

</div>

<script>
  var obniz = new Obniz("MY_OBNIZ_1");
  var obniz2 = new Obniz("MY_OBNIZ_2");

  var timerID;
  var leds;

  obniz2.onconnect = async function () {

    obniz2.display.clear();
    obniz2.display.print("Hello LEDTape!!!");

    leds = obniz2.wired("WS2812B", {gnd:2, vcc: 0, din: 1});

    // Start
    var colors = [
      [255, 0, 0],
      [0, 255, 0],
      [0, 0, 255],
      [255, 0, 0],
      [0, 255, 0],
      [0, 0, 255],
      [255, 0, 0],
      [0, 255, 0],
      [0, 0, 255],
      [255, 0, 0],
      [0, 255, 0],
      [0, 0, 255],
      [255, 0, 0],
      [0, 255, 0],
      [0, 0, 255]
    ];

    leds.rgbs(colors);
  }


  obniz.onconnect = async function () {

    var motor = obniz.wired("DCMotor", {forward:0, back:1});

    obniz.display.clear();
    obniz.display.print("Hello World");

    $('#forward').click(function () {
      motor.forward();
      obniz.display.clear();
      obniz.display.print("forward");

    });

    $('#reverse').click(function () {
      motor.reverse();
      obniz.display.clear();
      obniz.display.print("reverse");
    });

    $('#powerup').click(function () {
      motor.power(100);
      obniz.display.clear();
      obniz.display.print("powerup");

      clearInterval(timerID);
      timerID = setInterval(async function(){
        // ランダム色変更 100ms だけどそれほど速くはない、処理が少し貯まる
        colors = [];
        for(var i = 0; i < 15; i++){
          colors.push([
            Math.floor(Math.floor(Math.random() * 2) * 255),  // R
            Math.floor(Math.floor(Math.random() * 2) * 255),  // G
            Math.floor(Math.floor(Math.random() * 2) * 255)   // B
          ])
        }
        leds.rgbs(colors);
      },100);

    });

    $('#powerdown').click(function () {
      motor.power(30);
      obniz.display.clear();
      obniz.display.print("powerdown");

      clearInterval(timerID);
      timerID = setInterval(async function(){
        // ランダム色変更 2秒くらい 速度を戻すとき
        colors = [];
        for(var i = 0; i < 15; i++){
          colors.push([
            Math.floor(Math.floor(Math.random() * 25) * 10),  // R
            Math.floor(Math.floor(Math.random() * 25) * 10),  // G
            Math.floor(Math.floor(Math.random() * 25) * 10)   // B
          ])
        }
        leds.rgbs(colors);
      },2000);
    });

    $('#stop').click(function () {
      motor.stop();
      obniz.display.clear();
      obniz.display.print("stop");
    });

    timerID = setInterval(async function(){
      // ランダム色変更 2秒くらい 初動
      colors = [];
      for(var i = 0; i < 15; i++){
        colors.push([
          Math.floor(Math.floor(Math.random() * 25) * 10),  // R
          Math.floor(Math.floor(Math.random() * 25) * 10),  // G
          Math.floor(Math.floor(Math.random() * 25) * 10)   // B
        ])
      }
      leds.rgbs(colors);
    },2000);

  };


</script>
</body>
</html>

動かしたものがこちらです。

できたぞー！回る速度が上がるとイルミネーションもスピードアップするのでパーティー感が上昇します！#obniz #GeekServo #Lego #クリスマス #Christmas2019 pic.twitter.com/QCdy3D00FS
— Tanaka Seigo (@1ft_seabass) December 5, 2019

学んだ知見「回転物で光らせるときは一緒に載せる」

そういえば、うっかり床にバッテリーを置いたまま動かすと、そのまま一緒に回転してしまいますね。

あー、そうか。床においてしまうと、回ったら引きずられるのか！一緒にツリーに載せないと。#obniz #GeekServo #Lego #クリスマス #Christmas2019 pic.twitter.com/U8oCVPQEw8
— Tanaka Seigo (@1ft_seabass) December 5, 2019

これは一緒に載せる形で解決しました。バッテリーの固定には、ツリーに飾り用のヒモがついてて、かつプラスチックの器がついていてよかったです。

まとめ

ということで「クリスマスツリーを回して光らせたい！」という気持ちで作ってみたところ、手を動かしてみていろいろな学びがありました。

おゆプラ
- こういうときにLEGOと他の物体の固定に便利だった
回転物で光らせるときには一緒に載せる
- もっというと、床にバッテリーを置いたまま、コードが絡まず回るスマート方法が思いつかない
obniz
- 2つのobnizを同時に動かすのもラクラク

特に「回転物で光らせるときには一緒に載せる」については、一度やってみると身にしみて分かるんですが、最初ビックリしますね。

最後に、暗い部屋で動かしたバージョンもお伝えしておきます！

暗闇モード！クリスマスツリー！#obniz #GeekServo #Lego #クリスマス #Christmas2019 #ゆるメカトロ pic.twitter.com/wIdhGXdrXZ
— Tanaka Seigo (@1ft_seabass) December 5, 2019

明日は

wamisnetさんです！
