これ知ってた！？AWSのネットワーク管理ソリューション使ってみた

AWSでのネットワーク管理

AWS を利用していると、多くのアカウント、リージョンが混在し、ネットワーク管理が煩雑化することが多いと思います。
そもそもネットワーク管理は運用負荷が非常に高い業務の一つです。その理由として、どうしてもレガシーな方法（Excel、Drawioなど）で管理を行うことがあげられると思います。

本来は簡単に設定変更できることがクラウドの強みであるはずなのに、TGWなどのネットワークリソースのルーティングを1つ変更すると、変更しないといけない資料が5つはある。といった形です。

こういった運用負荷を少しでも軽減できそうなソリューションを発見したので、使ってみました。
結論から言うと私が期待した機能ではなかったのですが、ご紹介させてください。
（オーケストレーションを管理と曲解してしまった、、）

AWS のソリューション

AWS では EC2 や Lambda などのサービスとは別に、それらを組み合わせて提供しているソリューションというものがあります。
以下のようなものはソリューションとしてご存じの方も多いかと思います。

ソリューション名	概要
Instance Scheduler	EC2インスタンスなどの起動停止をスケジューリング
ワークロード検出（旧Perspective）	AWSの構成図を生成
生成AIアプリケーションビルダー	生成AIアプリケーション

上記のようなソリューションは CloudFormation で簡単に作成が可能で、非常にユーザビリティに優れているため、運用まで考えると自作するよりも良い選択肢であることが多いです。
（自作した後に類似したソリューションを発見してしまうと悲しいので定期的に確認するのがおすすめです！）

AWS Transit Gateway のネットワークオーケストレーション

概要

本記事では「AWS Transit Gateway のネットワークオーケストレーション」というソリューションを取り上げます。
詳しくは公式ページをご確認いただくのがいいと思いますが、大きく以下のような機能があるようです。

• マルチアカウント／リージョンでのネットワーク設定管理
• 接続リクエストの承認処理
• ウェブUI
• ネットワークの変更ガードレール

また、費用は1か月あたり ~85.22 USD となっていますが、TGW の費用を含んでいるため、実質的な費用はかなりリーズナブルかと思います。

使ってみる！

ソリューションを展開する手順に従って、操作を行います。
せっかくなので流れをさらっていきます。

AWS RAM を有効化

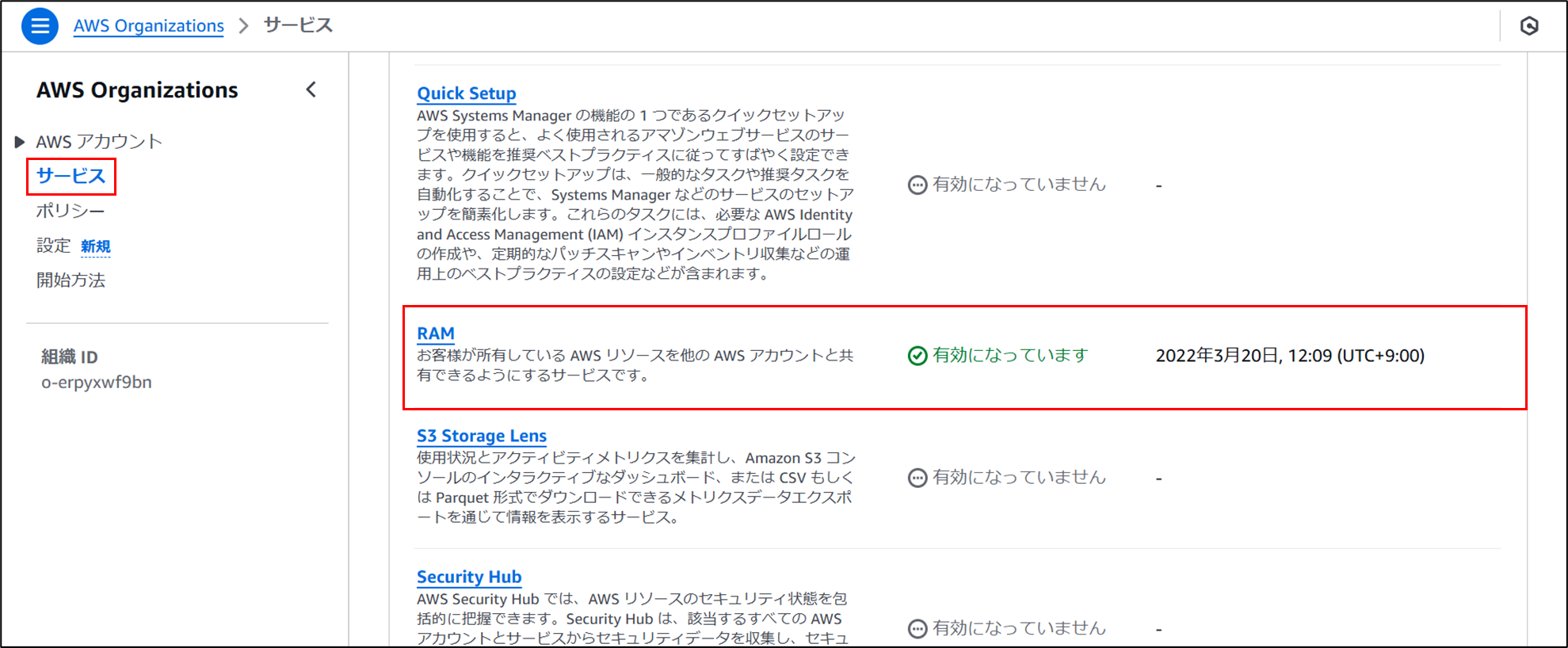

Organizations の画面から RAM のアクセスを有効化します。

公式手順では設定から移動するようになっていますが、おそらくサービスです。

組織ARNの取得

マネジメントコンソールからこちらを確認するのは面倒なので、以下のコマンドを CloudShell で実行します。

aws organizations describe-organization

組織ロールスタックを起動する

実装手順にあるリンクをクリックすると CloudFormation のスタック作成画面に遷移するので、スタックの作成を行います。

1.テンプレートのURLが正しいことを確認し、次へをクリックします。

リンクを開いた際にリージョンが異なる場合がありますので注意してください。

2.スタック名とパラメータを入力し、次へをクリックします。

パラメータ名	説明	例
HubAccount	組織の管理アカウントID	123456789123

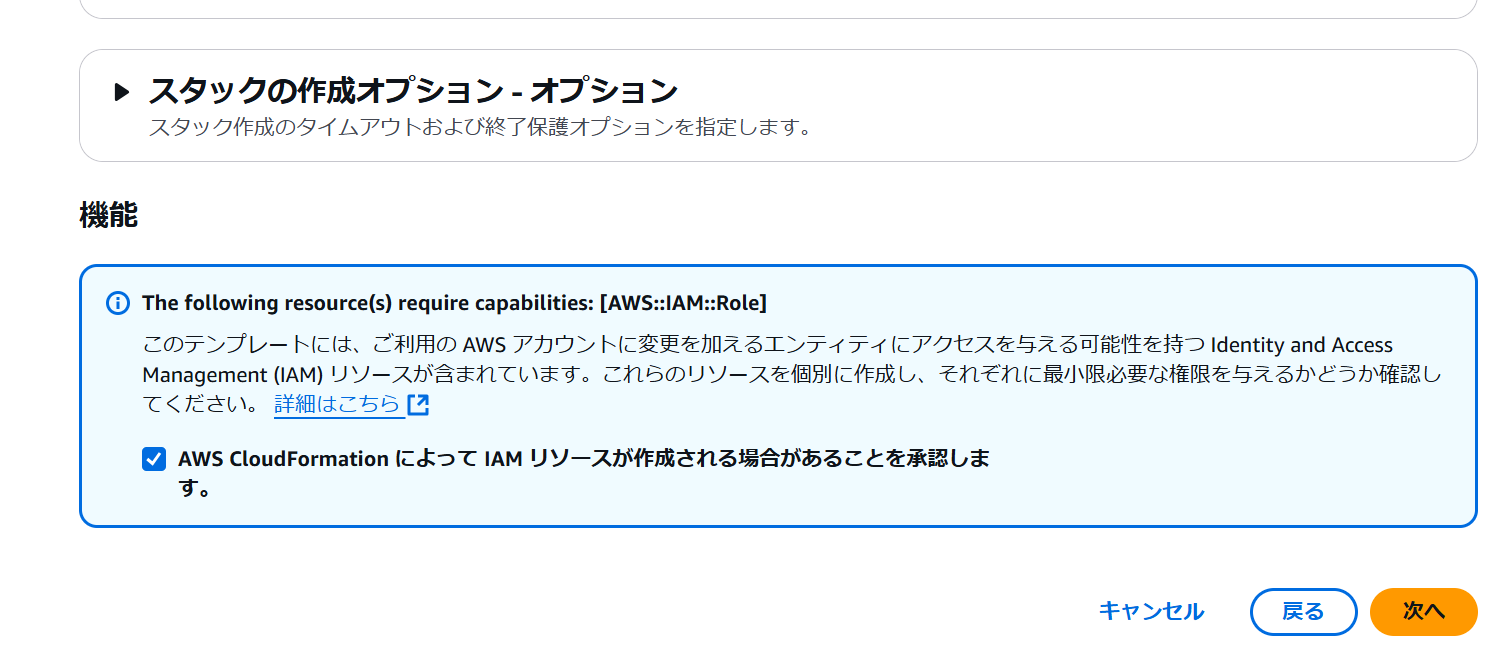

3.IAMリソースが作成されることを承認し、次へをクリックします。

4.送信をクリックします。

5.スタックの状態がCREATE_COMPLETEになったことを確認します。

AWS RAMハブスタックのサービスリンクロールを起動する

こちらの手順は、AWS RAM の管理アカウントに「AWSServiceRoleForResourceAccessManager」という IAM ロールが存在しない場合に必要な手順となります。
今回はすでにあったので、実施しませんが、組織ロールスタックを起動すると同様の手順で作成可能です。

ハブスタックを起動する

管理アカウントでスタックを起動します。（手順は組織ロールスタックを起動するを参照）

パラメータは以下の通りです。（今回はとりあえず使ってみるのが目的なので、設定値は割と適当です。）

パラメータ名	説明	例
Principal Type	利用するアカウントを列挙するか組織全体にするかを選択	AWS Organization ARN
Account List or AWS Organizations ARN	アカウントリストか組織ARNを入力	組織ARNの取得で取得したARN
Allow External Principals	組織外のアカウントを許可するか	No
(Optional) IAM Role ARN of Management Account	OrganizationsにアクセスするためのIAMロールARN	組織ロールスタックを起動するで作成したIAMロールのARN
Web User Interface	WebUIを利用するか	Yes
Allow Listed Ranges	WebUIへのアクセスを許可するリスト	0.0.0.0/1,128.0.0.0/1
Cognito Domain Prefix	Cognitoのドメインプレフィックス	任意の文字列
Console Login Information Email	Cognitoの一時パスワードを送信するメールアドレス	有効な任意のメールアドレス
Admin Username	管理者ユーザー名	adminuser
Read-Only Username	読み取り専用ユーザー名	readonlyuser
Set MFA for Cognito to 'ON' or 'OPTIONAL'	MFA設定を必須とするか	OPTIONAL
SAML Provider Name	SAMLプロバイダー名
SAML Provider Metadata URL	SAMLプロバイダーのメタデータURL
(Optional) Do you wish to use an existing transit gateway? If yes, you must provide the transit gateway id below.	既存のTGWを利用する場合はTGW IDを入力
(Optional) Do you wish to register the transit gateway with a global network?	グローバルネットワークの登録を行うか	No
(Optional) Do you wish to use an existing global network? If yes, you must provide the global network id below.	グローバルネットワークID
Choose the type of destination for target Transit Gateway	ルートテーブルが関連付けられたときにデフォルトで追加する送信先	All-Trafic(0/0)
If selected 'Custom-Destinations', provide a comma separated list of CIDR Blocks.	'Custom-Destinations'を選択した場合の送信先	10.0.0.0/8,172.0.0.0/16
If selected 'Custom-Destinations', provide a comma separated list of Customer-managed Prefix List IDs.	'Custom-Destinations'を選択した場合の送信先	p-xxxxxx
Tag key for subnets - Adds subnet to VPC attachment and add routes to route table associated with the tagged subnet.	VPCアタッチメントとルートを追加するサブネットのタグキー	Attach-to-tgw
Tag key for subnets - Only adds routes to route table associated with the tagged subnet.	ルートを追加するサブネットのタグキー	Route-to-tgw
Tag key for TGW Route Table Association with TGW Attachment	アタッチメントと関連付けを行うTGWルートテーブルのタグキー（初期デプロイ時は変更不可）	Associate-with
Tag key for Route Propagation to TGW Route Table(s)	TGWルートテーブルで伝播を作成するタグキー（初期デプロイ時は変更不可）	Propagate-to
(Optional) Comma separated list of VPC tag keys to copy from VPC to TGW Attachments	タグキーのカンマリスト、VPCのこのタグをVPCアタッチメントにコピー	Associate-with,Propagate-to
Transit Gateway Peering Tag	TGW間ピアリングのアタッチメントを作成するためのタグキー名。値はの形式	TgwPeer
Receive Approval Notifications	承認メッセージを受け取るか	Yes
Approval Notification Email	承認メッセージの受取先	任意の有効なメールアドレス

正直タグキー関連のパラメータは今のところよくわからないですが、利用していくうちに解像度があがることを信じて進めます。

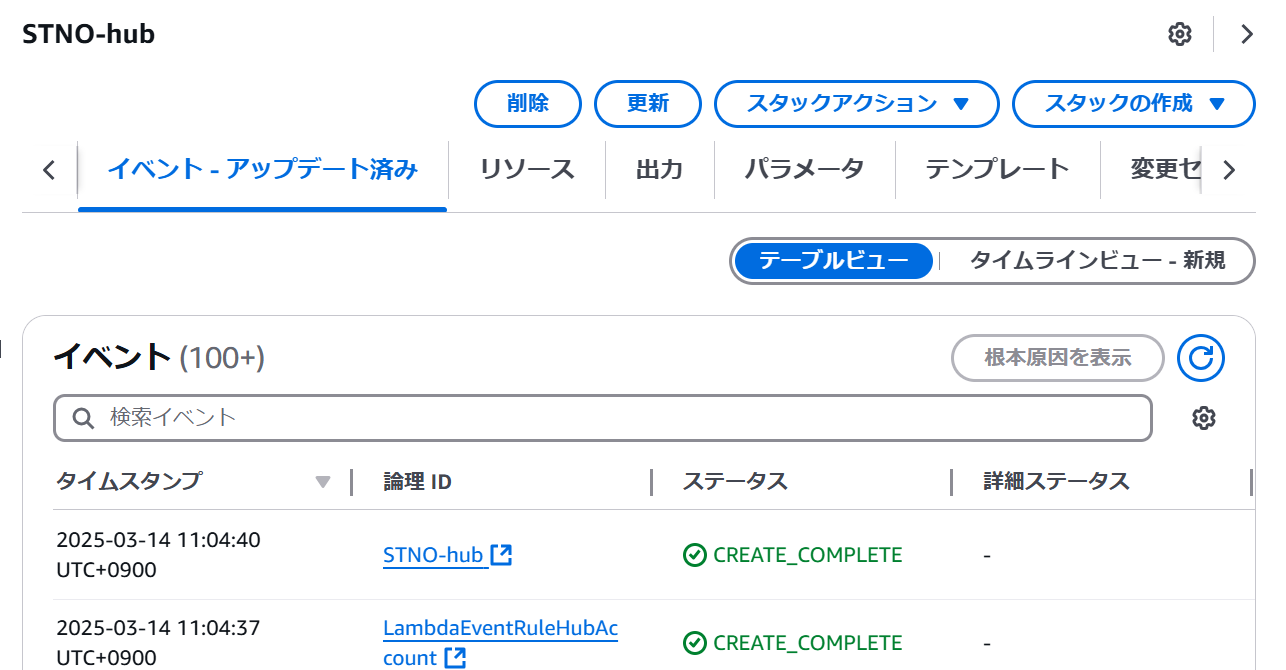

こちらはスタックの作成にそこそこ時間がかかるようです。（私の場合は10分かからずに終わりました）

これ、CloudFrontとかWAFとかあるけどほんとにこんなコストでできるのだろうか。。ドキドキ。。。

設定したメールアドレスにCognitoの一時パスワードが届いているはずなので確認しましょう。

件名：Network Orchestration for AWS Transit Gateway Console Credentials (ap-northeast-1)
上記のようなメールが届きます。

早速 WebUI にアクセスしてみます！

WebUIへのアクセス

作成したスタックの出力に Console という値があるのでそのリンクをクリックしてみます。

メールのパスワードを使用してサインインしてみましょう！

パスワード変更が求められるので変更します。

WebUIが開けました！！
まだ何にもないですね、、

スポークスタックを起動する

今度はスポークスタックを起動します。
おそらく操作を実際に行う IAM ロール等が含まれているので、StackSets を利用して展開するのがよさそうですね。
今回は一旦シンプルに CloudFormation スタックで作成します。

パラメータ名	説明	例
Network (Hub) Account	ネットワークアカウントID（TGWがあるアカウント）	123456789123

VPCを管理

VPCを管理下に置くために、ハブスタックを作成する際に設定したタグをつける必要があります。

タグキー	タグ値	備考
Associate-with	Flat/Isolated/Infrastructure/On-premises	デフォルトのTGWルートテーブル名のいずれかかカスタムキー
Propagate-to	Flat/Isolated/Infrastructure/On-premises	デフォルトのTGWルートテーブル名のいずれかかカスタムキー

今回はFlatをつけてみます。

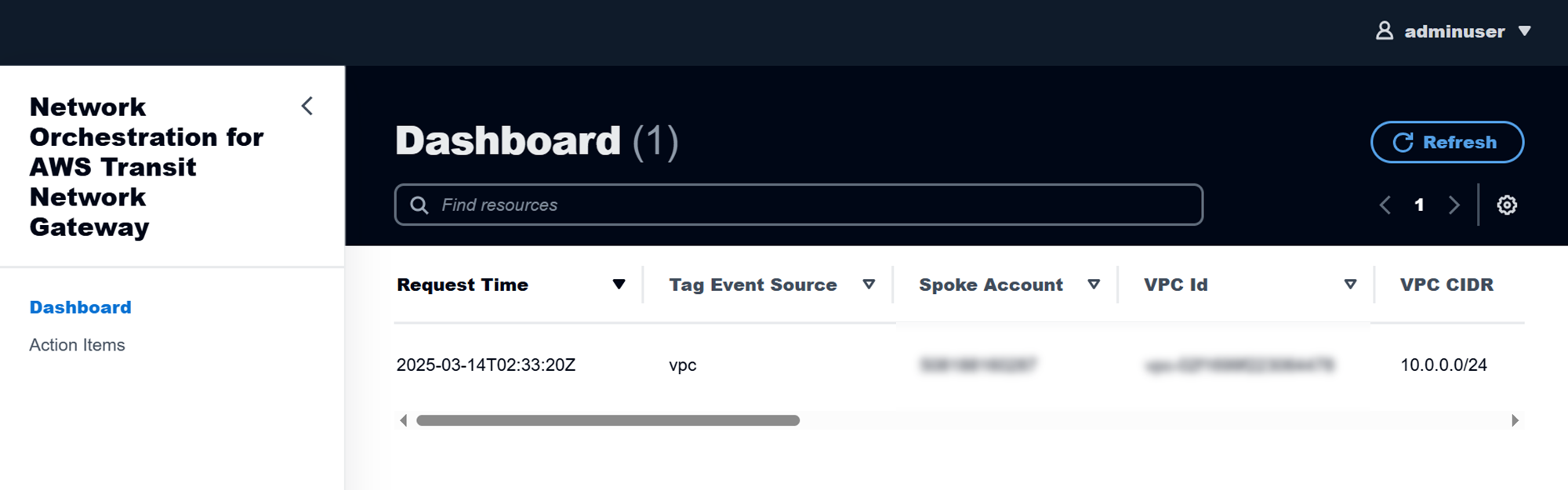

ダッシュボードを確認すると情報が追加されました！

サブネットにもタグを追加します。

タグキー	タグ値	備考
Attach-to-tgw		値はなし
Route-to-tgw		値はなし

Action Items を確認すると項目が追加されています！

あれ？失敗してる。
メッセージの内容からルートを作成する際に、TGW IDが見つからないとされています。
おそらく、アタッチメントの作成とルートの作成は同時にできません。

なので改めて、Attach-to-tgwだけで作成してみます。
少し待機するとアタッチメントが作成されていました！

ルートテーブルの関連付けと伝播も追加されています！

ダッシュボードを確認するとサブネットが追加されました！

では改めて、Route-to-tgwも追加します！

本来はTGWアタッチメントは専用のサブネットを切ることがベストプラクティスであるため、ルートが不要であることからこのような仕様になっているのではないかと思います。

ルートテーブルを更新すると、ルートが追加されています。

Route-to-tgwを外すとルートも自動的に消えます。
Attach-to-tgwを外してもアタッチメントは消えませんでした。

ここまでが基本的な機能といった感じでした。
（ようやくタグが腹落ち。。）

感想・所感

全体的にかなり上級者向けなソリューションだと感じました。
タグポリシー等による制御、ServiceCatalogによりVPCなどのネットワークリソースを作成する際にタグを強制的につけるなど、すでにかなり運用の整理ができている方向けなのかなという感想です。

正直当初期待した機能とはかなり違いましたが、今後、冒頭に述べたネットワーク管理簿の代替になるような機能が追加されれば便利になりそうです。
（自動でネットワーク構成図を作成してくれて、更新してくれるなどあれば幸せですね）

また、試せていない機能もあるので、ぜひ触ってみてはいかがでしょうか？

Control Tower管理下で利用するブログもあったのでリンク貼っておきます。
https://aws.amazon.com/jp/blogs/mt/serverless-transit-network-orchestrator-stno-in-control-tower/
