Unityのビルボードシェーダーを実装する際に躓いた点と改善方法

Posted at 2021-01-23

概要

Unityで以下のようにカメラを傾けてもスプライトが正面を向いた状態(ビルボード)を作りたくなり、
調べていたところシェーダーを使ってビルボード表示が出来るということで、
幾つかのサイトを参考に試してみました。
(カメラのprojectionをorthographicにするだけだと正面は向いても傾けた分だけ縦横比が崩れてしまいうまく行きませんでした)

試したところいくつかの記事の内容を組み合わせることで実現出来たため、
躓いた点と解消方法をまとめます。

※Unityを使用してこのような2.5D風(くにお君、River city ransom風？)の表現をするのにこういった方法が
　合っているか分かっていない状態です。この他に良い実現方法があれば教えていただきたいです...。

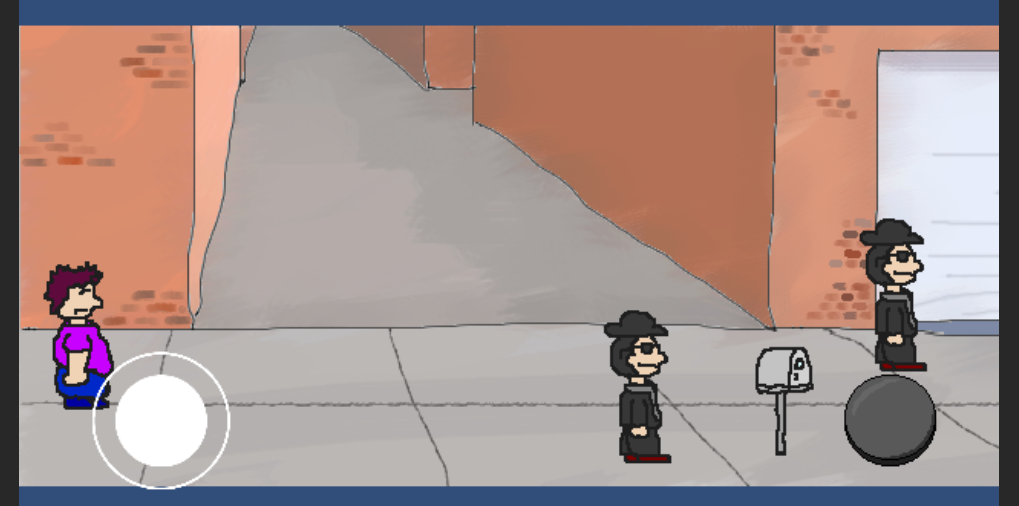

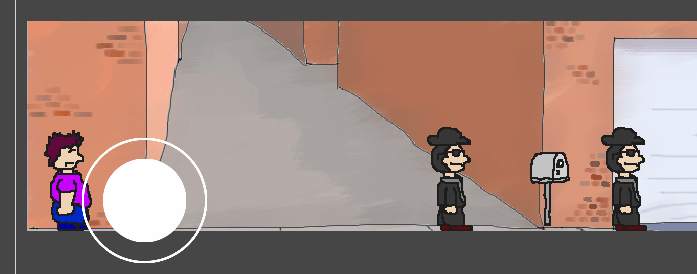

エディタ上の表示	実行中(カメラが30度傾いている)

最終的に使用したスクリプト

現在使用しているスクリプトは以下の通りです。

座標変換は以下の記事を参考にさせていただきました。

Y軸ビルボードシェーダーの実装と解説

BillboardShader.shader

Shader "Custom/Billboard"
{
	Properties
	{
		_MainTex("Texture", 2D) = "white" {}
	}
	SubShader
	{
		Tags {
			"Queue" = "Transparent"
			"RenderType" = "Transparent"

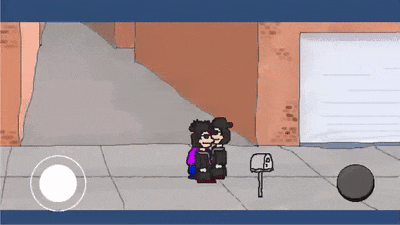

			"DisableBatching" = "True"  // Prefabなどで複製した複数のスプライトを正しく表示させるために必要だった
		}

		Cull Off  //左右反転させた時に描画させるために必要だった
		Blend SrcAlpha OneMinusSrcAlpha
		Pass
		{
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#include "UnityCG.cginc"

			struct v2f
			{
				float4 pos : SV_POSITION;
				float2 uv : TEXCOORD0;
			};

			struct appdata
			{
				float4 vertex : POSITION;
				float2 uv : TEXCOORD0;
			};


			sampler2D _MainTex;
			float4 _MainTex_ST;

			v2f vert(appdata v)
			{
				// 座標変換は以下の記事を参考にさせていただきました。
				// https://gam0022.net/blog/2019/07/23/unity-y-axis-billboard-shader/

				v2f o;
				// ①Meshの原点をModelView変換
				float3 viewPos = UnityObjectToViewPos(float3(0, 0, 0));

				// ②スケールと回転（平行移動なし）だけModel変換して、View変換はスキップ
				float3 scaleRotatePos = mul((float3x3)unity_ObjectToWorld, v.vertex);

				// ③View行列からX軸の回転だけ抽出した行列を生成
				float3x3 ViewRotateX = float3x3(
					UNITY_MATRIX_V._m00, 0, 0,
					UNITY_MATRIX_V._m10, 1, 0,
					UNITY_MATRIX_V._m20, 0, -1// Zの符号を反転して右手系に変換
				);
				viewPos += mul(ViewRotateX, scaleRotatePos);

				// ④最後にプロジェクション変換
				o.pos = mul(UNITY_MATRIX_P, float4(viewPos, 1));
				o.uv = TRANSFORM_TEX(v.uv, _MainTex);
				return o;
			}

			fixed4 frag(v2f i) : SV_Target
			{
				fixed4 col = tex2D(_MainTex, i.uv);
				return col;
			}
			ENDCG
		}
	}
}
