記事の概要
houdiniで水のシミュレーションを行う時のセットアップ方法についてのメモ。
以下の動画を参考にしてます。
https://www.youtube.com/watch?v=z2hrXBEgN7c
自分用なので、殴り書きです。

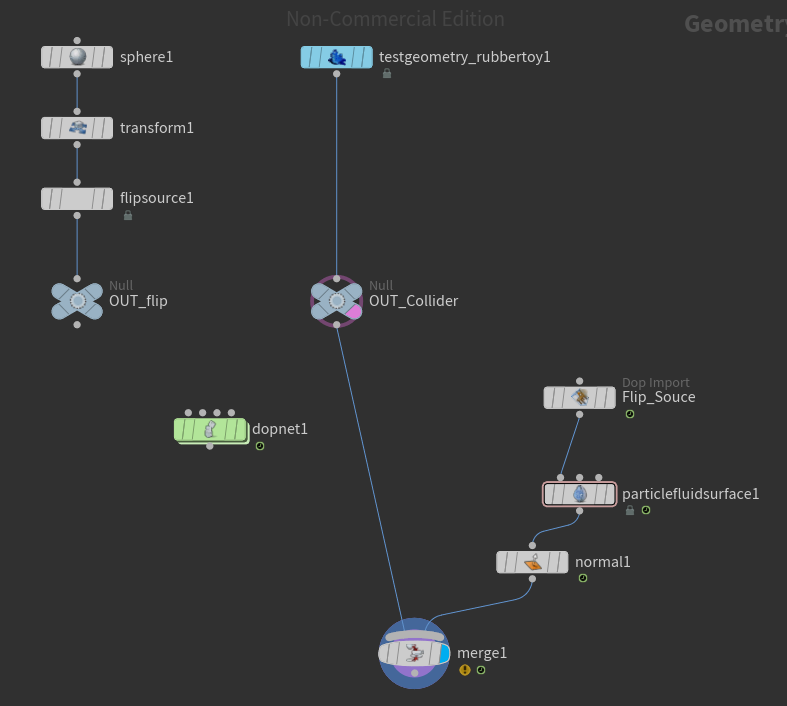

ノードの全体像はこんな感じ。
1.FLIPSourceを作成する
FLIP Sourceノードで、ジオメトリをシミュレーションで制御可能なボリュームに変換する。
flipsourceノードのinitializeは、Source FLIPにする。
2.適当にコリジョン対象を用意しておく
今回はrubber toyをコライダーとして用意してます。
3.dop netでシミュレーションを行う

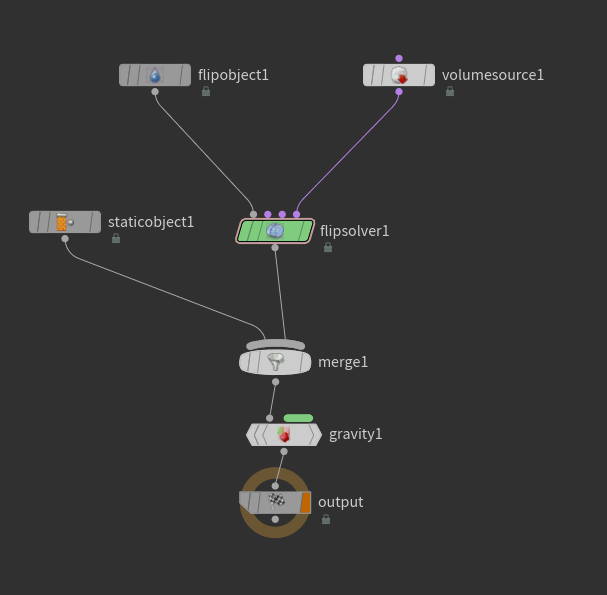

dop net内はこんな感じ。
flip objectノードのデフォルトのソースは削除。
volumesourceで先ほど用意したOUT_Flipを読み込みます。
それぞれをFlipSolverに入力します。

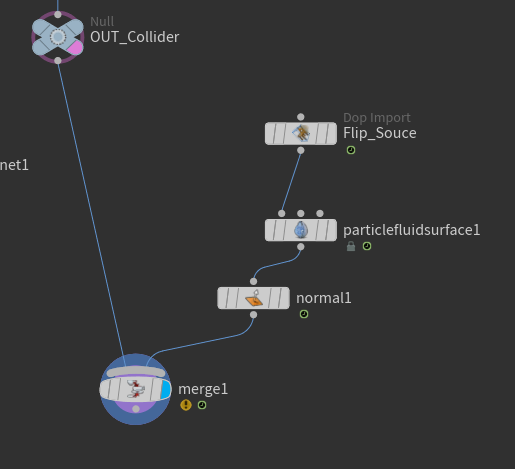

4.水をジオメトリに変換
水をジオメトリに変換する。
Dop Importで水だけを読み込む。

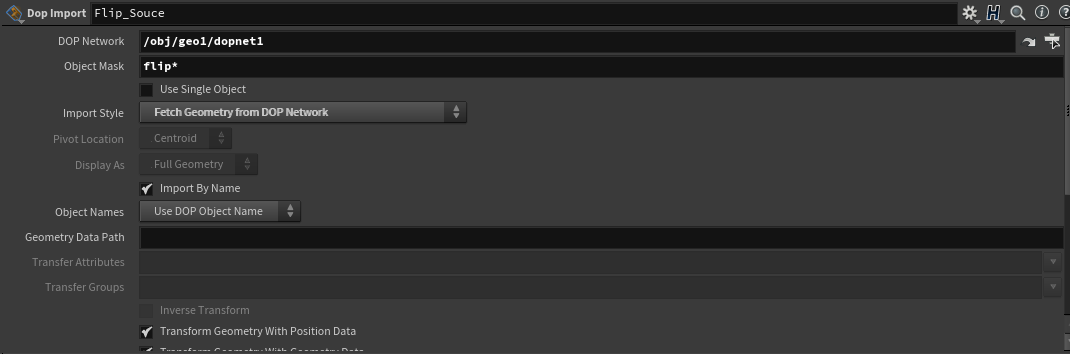

Import StyleをFetch Geometry from DOP Networkにし、
Object Maskを"flip*"にし、水だけを読み込む。
Particle Fluid Surfaceでジオメトリに変換し、normalを整える。
最後にコライダーとマージする。
