Quest上のUnity->ESP32のOSC通信

はじめに

この記事は，農工大アドベントカレンダー Advent Calendar 2024 12日目の記事となります．

私が所属するサークルでのゲーム開発時にQuest上のUnityとESP32でOSC通信を担当したのでその実装を話していきます．

本記事ではQuest -> ESP32の一方向通信のみを行います．双方向通信やESP32->Questがしたい方は別の記事を参照してください．

開発環境

• Windows11

使用環境

• Meta Quest 3
• ESP32 DEVKIT V1
• Unity 2022.3.36f1
• OSCJack 2.0.0

サンプルリポジトリ

本記事で実装する内容は以下のリポジトリに置いてあります．

Unity

ライブラリ準備

OSCJackというライブラリを用います．

OscCoreというライブラリも存在しますが，少なくとも私の環境ではOscCoreはQuestからOSC通信が飛ばせなかったのでOscJackを使用します．

READMEのHow To Installを参考にインストールしていきます．

Edit>Project Settings>PackageManagerを開いて以下を追加します．

Name: Keijiro
URL: https://registry.npmjs.com
Scope: jp.keijiro

そうしたらWindow>PackageManagerを開き，PackagesをMy Registriesに変更します．

スクロールしていくとOSC Jackがあると思うのでそれをインストールします．

これでインストールができました．

OSCメッセージの送信

コンポーネントでも送信できるようですが，今回はスクリプトを用いて送信を行います．
IPアドレスとポートを指定して，スペースキーかプライマリボタンが押されたときにアドレスを/sampleとして文字列を送信するスクリプトを適当な場所に配置します．今回はAssets/Scripts/直下にSendMessage.csという名前で置きます．

今回は文字列を送信しますが，intやfloatなども送信できるようです．

SendMessage.cs

using UnityEngine;
using UnityEngine.XR;
using OscJack;

// OSCメッセージを送信するクラス
public class SendMessage : MonoBehaviour
{
    [SerializeField] private string ipAddress = "ESP's ipaddress"; // OSCメッセージを受信するデバイスのIPアドレス
    [SerializeField] private int port = 8000; // 送信先のポート番号
    private OscClient _client; // OSC通信を行うためのクライアント
    private const XRNode ControllerNode = XRNode.RightHand; // XRコントローラ（右手デバイス）を指定

    // コンポーネントが有効化されたときに呼び出される
    private void OnEnable()
    {
        _client = new OscClient(ipAddress, port); // 指定したIPアドレスとポート番号でOSCクライアントを初期化
    }

    // コンポーネントが無効化されたときに呼び出される
    private void OnDisable()
    {
        _client.Dispose(); // OSCクライアントを解放
    }

    private void Update()
    {
        // Spaceキーが押された場合
        if (Input.GetKeyDown(KeyCode.Space))
        {
            // Debug.Log("Space key was pressed."); // ログを出力．適宜コメントアウトを外してください．
            _client.Send("/sample", "Hello, I am Windows!"); // OSCでメッセージを送信
        }
        // コントローラのプライマリボタン（例: OculusのAボタン）が押された場合
        else if (InputDevices.GetDeviceAtXRNode(ControllerNode) // 指定されたXRデバイス（右手コントローラ）の状態を取得
                     .TryGetFeatureValue(CommonUsages.primaryButton, out bool primaryButtonValue) && primaryButtonValue)
        {
            _client.Send("/sample", "Hello, I am Quest3!"); // OSCでメッセージを送信
        }
    }
}

このスクリプトをシーン上に配置してみましょう．

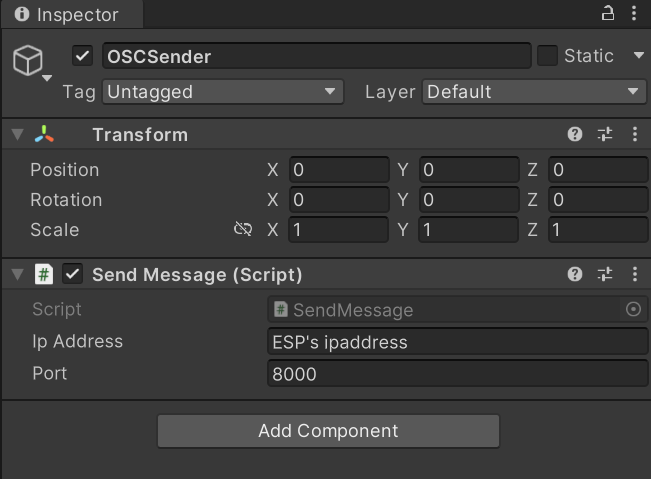

適当なシーンでCreateEmptyしてOSCSenderというオブジェクトを作って先ほどのSendMessage.csをアタッチしましょう．

これでUnityから送信ができるようになりました．

テスト

本当に送信できているかを確認してみましょう．この節はただのテストなので飛ばしていただいても構いません．

送信処理

ループバックアドレスに対してOSC通信を飛ばすことで，自分自身でOSC通信を受け取ります．

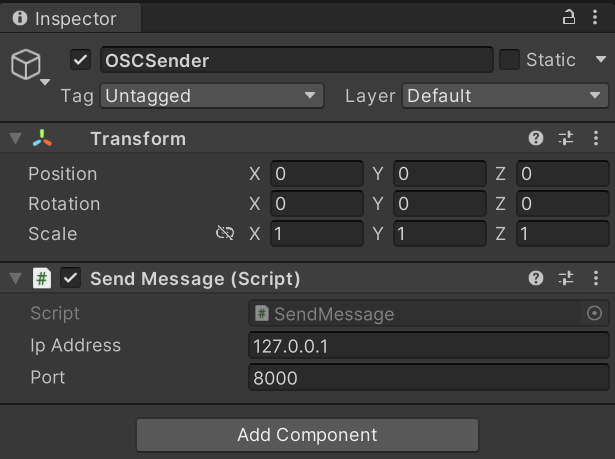

先ほど配置したOSCSenderのSendMessageのIPAdressを127.0.0.1にします．

これでゲームを再生してスペースボタンを押すと，自分自身に対してOSCメッセージが送信されます．

受信処理

Unityで受信処理を書いてもいいのですが，せっかく通信を行うので，別の言語で受け取るところを見たいところです．「他の言語で受信処理を試してみたい」という方はPythonでの受信テストを参照ください．一方で，「後で結局ESPで受け取るんだし，環境構築などの手間を省きたいのでUnityで受信したい」という方はUnityでの受信テストを参照ください．

Pythonでの受信テスト

次のスクリプトを動かしましょう．python-oscというライブラリをインストールしてください．

from pythonosc import dispatcher
from pythonosc import osc_server

# メッセージを処理する関数
def message_handler(address, *args):
    print(f"受信したアドレス: {address}")
    print(f"受信したデータ: {args}")

# ディスパッチャを作成してハンドラーを登録
dispatcher = dispatcher.Dispatcher()
dispatcher.map("/sample", message_handler)  # "/sample"アドレスに対応するハンドラーを登録

# サーバーを設定
ip = "127.0.0.1"  # 受信するIPアドレス
port = 8000       # 受信するポート番号

server = osc_server.BlockingOSCUDPServer((ip, port), dispatcher)

print(f"OSCサーバーが {ip}:{port} で開始されました...")
server.serve_forever()  # サーバーを起動

実行し，Unityエディタでゲームを再生してスペースボタンを押すと受信が確認できると思います．

Unityでの受信テスト

受信するのみなので，コンポーネントを使って実装します．
Assets > Create > ScriptableObjects > OSC Jack > Connectionで新たにOSC Connectionを作成してください．今回はAssets/直下に配置します．

Hostが127.0.0.1で，Portが8000であることを確認してください．

次に，わかりやすさのために受信したメッセージを表示したいと思うので，テキストを配置してください．ReceivedTextという名前で中央に配置しておきます．

最後に，CreateEmptyしてOSCReceiverというオブジェクトを作ってEventReceiverというスクリプトをアタッチしてください．
Connectionを先ほどのOSC Connection，OSC Adressを\sample，Data TypeをStringにして，String EventにReceivedTextのTextMeshProUGUI>textを指定してください．

この状態でゲームを再生してスペースボタンを押すとテキストが変わると思います．

また，Window>OSC MonitorからもOSCの受信が確認できます．

ESP32

Unityの準備ができたのでESP32で受信処理を書いていきましょう．
次のコードを書き込んでください．

#include <WiFi.h>
#include <WiFiUdp.h>

// WiFi接続のためのSSIDとパスワード
const char* ssid = "SSID";
const char* password = "PASSWORD";

const int localPort = 8000;  // 受信するポート番号

const int ledPin = 2; // LEDのピン番号

WiFiUDP udp;

// OSCメッセージを表す構造体
struct OscMessage {
  bool isInt = false;
  bool isFloat = false;
  bool isString = false;
  int intValue = 0;
  float floatValue = 0.0f;
  char stringValue[256] = {0};
};

void setup() {
  Serial.begin(115200);

  // WiFi接続
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");

  // UDPの初期化
  Serial.println(WiFi.localIP());
  udp.begin(localPort);
  Serial.printf("Listening on UDP port %d\n", localPort);

  // LEDを出力モードに
  pinMode(ledPin, OUTPUT);

  Serial.println("setup finished");
}

void loop() {
  // 受信バッファを設定
  char incomingPacket[255];

  // UDPでOSCメッセージを受信
  int packetSize = udp.parsePacket();
  if (packetSize) {
    int len = udp.read(incomingPacket, 255);
    if (len > 0) {
      incomingPacket[len] = '\0';  // パケットの末尾をNULLで終了
    }

    // OSCメッセージを解析
    OscMessage message = parseOscMessage(incomingPacket, len);

    // 受信したらLEDを点灯
    ledOn();
  }
}

// LEDを点灯させる
void ledOn() {
  digitalWrite(ledPin, HIGH);
  delay(250);
  digitalWrite(ledPin, LOW);
  delay(250);
}

// 4バイト境界に揃えるためのパディング計算
int padSize(int size) {
  return (size + 3) & ~3;  // 4バイト境界に揃える
}

// 受信メッセージを解析して構造体を返す
OscMessage parseOscMessage(char* packet, int packetSize) {
  OscMessage message;

  // アドレス部分の抽出
  String address = String(packet);
  Serial.println("Received OSC address: " + address);

  // アドレス部分の終わりを見つける（4バイト境界に揃える）
  int addressEnd = padSize(address.length() + 1);

  // 型タグの位置を見つける
  int typeTagPos = addressEnd;

  // 型タグが存在し、"i"（整数）であることを確認
  if (packet[typeTagPos] == ',' && packet[typeTagPos + 1] == 'i') {
    // 値の位置を取得して整数として読み取る（型タグの4バイト後が値の開始位置）
    int valuePos = padSize(typeTagPos + 2);
    memcpy(&message.intValue, packet + valuePos, sizeof(message.intValue));
    message.intValue = ntohl(message.intValue);  // ネットワークバイトオーダーをホストバイトオーダーに変換
    message.isInt = true;
    Serial.println("Received int value: " + String(message.intValue));
  }
  // 型タグが存在し、"f"（浮動小数点）であることを確認
  else if (packet[typeTagPos] == ',' && packet[typeTagPos + 1] == 'f') {
    int valuePos = padSize(typeTagPos + 2);
    uint32_t networkOrderValue;
    memcpy(&networkOrderValue, packet + valuePos, sizeof(networkOrderValue));
    networkOrderValue = ntohl(networkOrderValue);
    memcpy(&message.floatValue, &networkOrderValue, sizeof(message.floatValue));
    message.isFloat = true;
    Serial.println("Received float value: " + String(message.floatValue));
  }
  // 型タグが存在し、"s"（文字列）であることを確認
  else if (packet[typeTagPos] == ',' && packet[typeTagPos + 1] == 's') {
    int valuePos = padSize(typeTagPos + 2);
    strcpy(message.stringValue, (char*)(packet + valuePos));
    message.isString = true;
    Serial.println("Received string value: " + String(message.stringValue));
  }
  else {
    Serial.println("Unexpected or missing type tag");
  }

  return message;
}

setup関数内でWi-Fiに接続し，loop関数内で受信の処理を行っています．Wi-Fiに接続し終わるとIPアドレスをシリアルモニターに表示するので，それをUnity側で設定してください．

parseOscMessage関数を自作しているためバグがある可能性があります．今回は使用していませんが，OSC受信用のライブラリもあるようなのでそれも検討してください．

動作確認

ESP32を実行して，シリアルモニタに出力されたIPアドレスをUnityのOSCsenderのIPAddressに入力してください．
そうしたらUnityでゲームをスタートさせてスペースキーを押してください．それでシリアルモニタにメッセージが表示されたら成功です．
上手くいかない場合，同じWi-Fiにつながっているかや，IPアドレスが間違っていないかなどを確認してください．

Quest->ESP32

最後に，QuestにUnityをビルドしてみましょう．この記事を読んでいる人は大抵セットアップ済みだと思うので，VRに対応させる部分は今回は省略します．サンプルリポジトリや他記事を参考にしてください．
ビルドできたら，実行して右手のプライマリボタン(QuestのAボタン）を押してみてください．それでESP32のシリアルモニタにHello, I am Quest3!というメッセージが届けばOKです．

おわりに

今回の開発時，QuestからESP32に通信しようとしたときに，シリアル通信が上手くいかず，OSC通信に渋々乗り換えてOscCoreで動かなかったとき絶望しました．OscJackでうまくいって良かったです．先人様に大感謝...
