Amazon EC2 Container Service(ECS)をGUIから試してAWS側で用意したサンプルWebアプリを動かしたときのメモ。

Amazon EC2 Container ServiceをGUIから試してAWS側で用意したサンプルWebアプリを動かしたときのメモ。

サンプルを利用することで2つのコンテナ(Docker)で構成された静的なWebアプリにアクセスできました。

参考

Get Startted

Screen Shot 2015-06-22 at 10.54.32 PM.png

最初の画面では Get Started を選択します

Step1 Welcome to Amazon ECS

Screen Shot 2015-06-22 at 10.57.12 PM.png

今回は独自の設定をするわけでなく、AWSの用意したサンプルを使うのでAmazon ECS sampleを選択します

Step2 Create Task Definition from sample

Screen Shot 2015-06-22 at 10.59.21 PM.png

次の画面では利用するコンテナ(docker)とボリュームを指定します。サンプルではsample-appというhttpdのコンテナとWebアプリのhtmlを保存するコンテナのbusyboxを使っています。
仕組みなどについては下記が参考になりました。

Data Volume と Data Volume Container

Docker でデータのポータビリティをあげ永続化しよう

本サンプルでではどのようなhtmlを配置しているかについては上記画面のJSONタブを表示することで確認できます。

ちなみに以下のように設定されています。

{
  "family": "console-sample-app-static",
  "containerDefinitions": [
    {
      "name": "simple-app",
      "image": "httpd:2.4",
      "cpu": "10",
      "memory": "300",
      "environment": [],
      "portMappings": [
        {
          "hostPort": "80",
          "containerPort": "80"
        }
      ],
      "volumesFrom": [],
      "links": [],
      "mountPoints": [
        {
          "sourceVolume": "my-vol",
          "containerPath": "/usr/local/apache2/htdocs"
        }
      ],
      "essential": true
    },
    {
      "name": "busybox",
      "image": "busybox",
      "cpu": "10",
      "memory": "200",
      "entryPoint": [
        "sh",
        "-c"
      ],
      "environment": [],
      "command": [
        "/bin/sh -c \"while true; do echo '<html> <head> <title>Amazon ECS Sample App</title> <style>body {margin-top: 40px; background-color: #333;} </style> </head><body> <div style=color:white;text-align:center> <h1>Amazon ECS Sample App</h1> <h2>Congratulations!</h2> <p>Your application is now running on a container in Amazon ECS.</p>' > top; /bin/date > date ; echo '</div></body></html>' > bottom; cat top date bottom > /usr/local/apache2/htdocs/index.html ; sleep 1; done\""
      ],
      "portMappings": [],
      "volumesFrom": [
        {
          "sourceContainer": "simple-app"
        }
      ],
      "links": [],
      "mountPoints": [],
      "essential": false
    }
  ],
  "volumes": [
    {
      "name": "my-vol",
      "host": {}
    }
  ]
}

Step3 Schedule Tasks

Screen Shot 2015-06-22 at 11.08.56 PM.png

本画面ではタスクを以下のいずれかに設定します。

  • Run Tasks Once
  • Create a service

バッチ処理のような1回のみ処理を行う場合にはRun Tasks Onceを設定しますが、今回のhttpdのような永続的に実行されるものの場合、Create a serviceの方を選びます。

Desired number of TasksService Nameはデフォルトのままとします。

ElasticLoadBalanceについてはsimple-app:80を選択し、それ以外の設定はデフォルトとします。
ちなみに最初に上記値でNoELBを選択し、そのまま進めてみたのですが、クラスタの作成時に以下のようなエラーが表示されてしまいました。。。

Created Service sample-webapp failed
A role was passed, but no load balancers were present.

また、実際にインスタンスにSSHログインして確認しましたが、httpdとbusyboxのdockerが起動していませんでした。

$ docker ps -a
CONTAINER ID        IMAGE                            COMMAND             CREATED             STATUS              PORTS                        NAMES
e57e72e78e8f        amazon/amazon-ecs-agent:latest   "/agent"            11 minutes ago      Up 11 minutes       127.0.0.1:51678->51678/tcp   ecs-agent

Step4 Configure Cluster

コンテナ(docker)を実行するEC2の設定を行います。

はじめに起動するインスタンス数やインスタンスタイプ、KeyPairを選択します。

Screen Shot 2015-06-23 at 8.36.53 AM.png

特に問題なければKeyPairのみ利用するものに変更します。

Screen Shot 2015-06-22 at 11.40.12 PM.png

次にアクセス元のIPアドレスを記載します。ここで指定したIPアドレスからのみ起動するhttpdにアクセスできます。特に制限をしない場合、デフォルトの0.0.0.0/0のままとします。

対象のEC2からECSの操作をするためにIAMロールを設定します。初めてECSを操作する場合、Create IAM Rolesボタンを押下することでECSを操作するためのIAMロールを作成できます。

Launch

全体の構成を確認し、問題なければLaunchします。EC2の起動や設定などをCloudFormationを使っているようで、詳細を確認したい場合、リンクをクリックしてCloudFormationの画面で実施内容など確認できます。以下はECS上での進捗状況の確認画面となります。

Screen Shot 2015-06-22 at 11.48.00 PM.png

起動が完了すると起動したEC2やELBの情報など様々な情報が確認できます。

起動直後はsample-webappのStatsuがPENDINGとなっていますが、少し時間が経つとRUNNINGに変わります。

Screen Shot 2015-06-22 at 11.52.36 PM.png

また、上記よりELBの画面を確認し、インスタンスがELBにアタッチされているのを確認します。アタッチ済みであればELBで設定されているURLにアクセスしてみます。

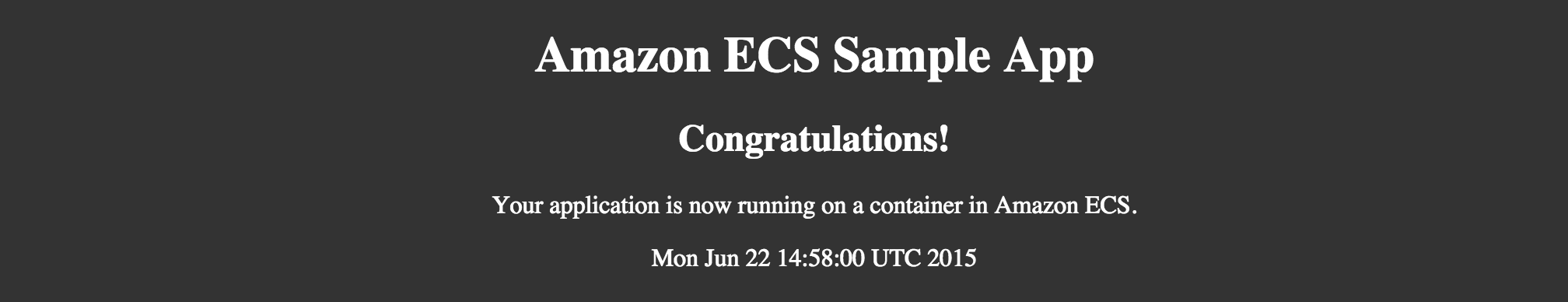

問題なければ以下のような画面が表示されます。

Screen Shot 2015-06-22 at 11.58.06 PM.png

対象のインスタンスにSSHログインしてみる

上記のGUIによる設定をした場合、コンテナ(docker)を動かすEC2にKeyPariの設定はされていますが、SecurityGroupの設定で22の許可がされていないため、対象のEC2にはログインできません。ECSを使えばSSHしなくても大丈夫ということだと思うのですが、何かあって調査できるようにするためにSSHログインできるようにしてみます。(運用する場合はSSHログインできない状態のままとするのが正しいと思います)

ECSの画面からdockerを動かすために起動されたEC2が確認できるのでそのEC2に設定されたSecurityGroupの22ポートを開放すればOKです。

$ssh ec2-user@52.69.31.141 -i hogefugaKey.pem

   __|  __|  __|
   _|  (   \__ \   Amazon ECS-Optimized Amazon Linux AMI 2015.03.d
 ____|\___|____/

For documentation visit, http://aws.amazon.com/documentation/ecs
2 package(s) needed for security, out of 2 available
Run "sudo yum update" to apply all updates.

docker psコマンドをタイプすることでGUIで指定した2つのdockerとECSと通信を行うecs-agentというdockerが動作しているのが確認できます。

$docker ps
CONTAINER ID        IMAGE                            COMMAND                CREATED             STATUS              PORTS                        NAMES
1e292fd54f47        busybox:latest                   "\"sh -c '/bin/sh -c   8 hours ago         Up 8 hours                                       ecs-console-sample-app-static-5-busybox-86f3a5c7add9d5fd4d00
9c7dd2d8490b        httpd:2.4                        "httpd-foreground"     8 hours ago         Up 8 hours          0.0.0.0:80->80/tcp           ecs-console-sample-app-static-5-simple-app-9aefdfbc92fcbce23600
b6cd81e19b7d        amazon/amazon-ecs-agent:latest   "/agent"               8 hours ago         Up 8 hours          127.0.0.1:51678->51678/tcp   ecs-agent

お掃除

一通り確認が終わったので削除します。
ECSの画面からクラスタを削除しようとすると以下のエラーが表示され、削除ができません。。。。

Unable to delete cluster
The Cluster cannot be deleted while Container Instances are active.

削除するときの注意画面で「CloudFormation使ってStackの更新か削除をしてね」とあったので、CloudFormationの画面からECS作成時のStackを選択し、delete stackします。stack名は EC2ContainerService-default-xxxxxという形になっているかと思いますのでそのstackをdelete stackして削除します。

CloudFromationで削除したのはあくまでStackと関連したリソースのみ(ELB,EC2,SecurityGroup etc...)でECSのクラスタ、サービスは残っているのでECSの画面から削除します。

まずは sample-webapp サービスを削除します。
がGUIから削除しようとすると以下のエラーが。。

The service cannot be stopped while the primary deployment is scaled above 0.

検索すると以下の記事を発見。

Delete a cluster : impossible ! (Via UI or CLI)

上記記事に従ってコマンドを実施します。

$aws ecs update-service --service sample-webapp --desired-count 0

上記実施後、GUIからサービスを削除することが出来ました。。。
また、サービス削除後であればGUIからクラスタの削除も可能となります。
