CICS上でJavaEEアプリケーションを動かす

Last updated at Posted at 2017-03-07

はじめに

CICS(CICS Transaction Server for z/OS)というと、COBOL、 PL/I、 アセンブラ等の言語でアプリケーションを書くのが主流というイメージがあると思いますが、ずいぶん前からJavaのサポートも追加されています。
さらに最近のバージョンでは、Liberty(WAS: WebSphere Application Serverの軽量版)がCICS上で動作するようになっています。つまり、CICS上でJavaEEアプリケーションを稼働させることができるようになっています。

例えば既存のCICSアプリケーションがあったとして、それをWebからアクセスさせるためのWeb用のインターフェースを作りたい場合、別途アプリケーションサーバーを購入しなくてもCICSだけで実現できてしまいます。

CICS上でLibertyを動かすための最低限の設定と、サンプル・アプリケーションを動かす手順をまとめておきます。

<環境>
CICS TS V5.3 for z/OS
CICSリージョン名: CT53H4A1

実行環境整備

基本はこの辺の記述に従います。
https://www.ibm.com/support/knowledgecenter/SSGMCP_5.3.0/com.ibm.cics.ts.java.doc/JVMserver/config_jvmserver_liberty.html

CICS上動かすLibertyサーバーのプロパティ情報や、ログ等はUSS上のファイルで管理されます。そのため、まずUSS(Unix System Service)上にCICS-Libertyフィーチャーで使用するディレクトリやファイルを準備します。

USS ディレクトリ

以下のようなディレクトリを作成しておきます。

  • /var/cicsts/cicsts53/CT53H4A1/JVMProfiles/ (JVM Propertyファイル配置用)
  • /var/cicsts/cicsts53/CT53H4A1/work/ (ログなどが出力される作業用ディレクトリ)

JVM Propertyファイル

Libertyやその前提となるJVMのプロパティーなどを設定するファイルを準備します。
これは製品提供の雛形が<導入ディレクトリ>/JVMProfiles/DFHWLP.jvmpropertiesに提供されているので、それを/var/cicsts/cicsts53/CT53H4A1/JVMProfiles/DFHWLP.jvmpropertiesにコピーして編集します。
最低限必要な設定は以下の通りです。

DFHWLP.jvmproperties
JAVA_HOME=/usr/lpp/java/J7.1_64/
WORK_DIR=/var/cicsts/cicsts53/CT53H4A1/work
WLP_INSTALL_DIR=/usr/lpp/cicsts/cicsts53/wlp
-Dcom.ibm.cics.jvmserver.wlp.autoconfigure=true
-Dcom.ibm.cics.jvmserver.wlp.server.host=*
-Dcom.ibm.cics.jvmserver.wlp.server.http.port=53481
-Dcom.ibm.cics.jvmserver.wlp.server.https.port=53482

使用するJavaのJAVA_HOME、work用ディレクトリ、LibertyがListenするポート番号などを指定します。

SIT

CICSリージョンのSITにて、上で用意したプロパティーファイルのディレクトリをJVMPROFILEDIRパラメーターで指定します。

SIT
JVMPROFILEDIR=/var/cicsts/cicsts53/CT53H4A1/JVMProfiles

このSITパラメーターを有効にしてCICSリージョンを起動します。

CICS資源定義: JVMServer定義

CICS上でLibertyを稼働させる場合、USS上に用意したプロパティーファイルを指定したJVMServer定義という資源定義を作成してインストールする必要があります。
これもサンプルがDFH$WLPグループに提供されているので、コピーして使用すればよいでしょう。

JVMServer定義例
OBJECT CHARACTERISTICS                                    CICS RELEASE = 0700
 CEDA  View JVmserver( DFHWLP   )
  JVmserver      : DFHWLP
  Group          : TAGGRP
  DEScription    : CICS JVM server to run WLP samples
  Status         : Enabled            Enabled | Disabled
  Jvmprofile     : DFHWLP                                         (Mixed Case)
  Lerunopts      : DFHAXRO
  Threadlimit    : 015                1-256
 DEFINITION SIGNATURE
  DEFinetime     : 01/29/16 09:08:50
  CHANGETime     : 01/29/16 09:08:50
  CHANGEUsrid    : CICSUSER
  CHANGEAGEnt    : CSDApi             CSDApi | CSDBatch
  CHANGEAGRel    : 0700

ここで指定したうJvmprofile(上の例だとDFHWLP)の値に拡張子「.jvmprofile」が付いたファイルが、SITのJVMPROFILEDIRで指定したディレクトリから探索されます。

JVMServer定義を作成したら、それをインストールしましょう。
すると、CICSのJOBLOGには以下のようなメッセージが出力されます。

DFHRD0131 I 03/07/2017 19:14:04 CT53H4A1 TCP00045 CICSUSER CEDA INSTALL JVMSERVER(DFHWLP)
0045     CEDA CICSUSER 03/07/17 19:14:04 INSTALL JVMSERVER(DFHWLP) GROUP(TAGGRP)
DFHPG0210 03/07/2017 19:14:04 CT53H4A1  IBMUSER CJSR Resource definition for DFHAXRO has been system autoinstalled.
DFHSJ0207 03/07/2017 19:14:09 CT53H4A1 JVMSERVER DFHWLP is running Java version 1.7.1.
DFHSJ0919 I 03/07/2017 19:14:17 CT53H4A1 IBMUSER JVMSERVER DFHWLP is processing any queued bundles.
DFHSJ0915 03/07/2017 19:14:17 CT53H4A1 IBMUSER JVMSERVER DFHWLP is now enabled and is ready for use.
DFHSJ0901 I 03/07/2017 19:14:17 CT53H4A1 JVMSERVER DFHWLP Java full version is: JRE 1.7.0 IBM J9 2.7 z/OS s390x-64 Compressed
           References 20140410_195893 (JIT enabled, AOT enabled) J9VM - R27_Java727_SR1_20140410_1931_B195893 JIT  -
           tr.r13.java_20140410_61421 GC   - R27_Java727_SR1_20140410_1931_B195893_CMPRSS J9CL - 20140410_195893.

これでCICS上でLibertyのサーバーが立ち上がりました!

稼働確認

NETSTATコマンド等でListenしているポートの情報を確認すると、先にプロパティーファイルで指定したポートでListenしているのが分かると思います。

NETSTAT例
398 00000090  CT53H4A1 000015DC 0.0.0.0..53481         0.0.0.0..0             LISTEN
398 00000090  CT53H4A1 000015DD 0.0.0.0..53482         0.0.0.0..0             LISTEN

LibertyサーバーがCICS上で稼働しているので、ブラウザから接続してみましょう。
http://hostname:53481/ にアクセスすると、ホーム画面が参照できます。

さらに、デフォルトで提供されるWebアプリにアクセスしてみると、以下のような環境情報が確認できます。
http://server:port/com.ibm.cics.wlp.defaultapp/

これで最低限の実行環境は整いました。
簡単ですねぇ。

開発環境整備

この辺の記述がベースです。
https://www.ibm.com/support/knowledgecenter/en/SSGMCP_5.3.0/com.ibm.cics.ts.java.doc/topics/installingthelibertyprofile.html

さて、CICSアプリといえども、Libertyの上で動くJavaEEアプリケーションを開発する訳なので、開発環境は PCOMの3270画面ではなく、もちろんPC上のEclipseです。
Eclipse用にCICS-Liberty用のSDKプラグインが提供されているので、それを追加すれば開発環境が作れます。
Eclipseはフリーで提供される任意のもの(バージョンの整合性は要確認ですが)を使えばよいのですが、CICSはCICS ExplorerというEclipseベースの管理ツール(フリー)が提供されているので、それを入手して、そこにSDKを入れるのがよいでしょう。

CICS Explorer

以下の記述を参考に...
CICS Explorerのインストール

インストールの仕方が2通りあって、さらに、事前にEclipse入ってる場合とかz/OS Explorer入ってる場合とかあって分かりにくいかもしれませんが、手っ取り早いのは、以下のサイトの一番下の「Using Eclipse (p2)」の Option1 Starting from Scrach を選んで、該当のプラットフォームのCICS Explorerをダウンロードすればよいです。
https://developer.ibm.com/mainframe/products/downloads/eclipse-tools/#p2
で、zipが入手できるので、こいつを展開するだけです。
zip展開するとzosexplorer.exeというのがあるのでそれを実行して起動します。(CICS Explorerダウンロードしても実行ファイルはzosexplorer.exeです。)

SDKプラグイン

以下の記述を参考に...
Installing the CICS SDK for web and JSP

CICS Explorerのメニューから、ヘルプ - 新規ソフトウェアのインストール を選択し、
IBM Explorer for z/OS Update Site - http://public.dhe.ibm.com/ibmdl/export/pub/software/htp/zos/tools/aqua/ を選択します。

Webサイトからダウンロードしてインストールするので、Webにつながっている必要があります。

IBM CICS Explorerを展開して、IBM CICS SDK for Servlet and JSP support, IBM CICS SDK for Servlet and JSP translation support を選択し、インストールします。

各種設定

開発環境整備のため、いくつか設定を行います。

ターゲットのCICSバージョン設定

Eclipse(CICS Explorer)上で、どのバージョンのCICSを開発のターゲットにするか指定します。
設定を選択し、
プラグイン開発 - ターゲットプラットフォームを選択し、
ターゲットとなるCICSのバージョンを選択します。(ここでは CICS TS V5.3 with Liberty and PHP)


FTP構成

CICS ExplorerからアプリケーションをターゲットのCICSにデプロイする場合、作成したアプリケーションをUSS上に転送する必要があります。CICS Explorerからデプロイできるようにするために、FTPの接続構成を作っておきます。
ホスト接続ビューを開き、z/OS FTPの項目に、FTP構成の定義を行います。

CICS ExplorerからFTP接続ができると、以下のように緑色のマークになります。

USSディレクトリ

アプリケーションを配置するためのディレクトリをUSS上に用意しておきましょう。
CICS-Libertyアプリケーションは、CICS上ではBUNDLE定義という資源で関連付けされるので、以下のようにbundlesというディレクトリを作成しておきます。
/var/cicsts/cicsts53/CT53H4A1/bundles/

サンプルアプリ

さて、開発環境が整ったので、CICS SDKで提供されているサンプルアプリのプロジェクトを作成して、それをCICS-Liberty上にデプロイして動かす、というところまでやってみましょう。

サンプル・プロジェクトの作成

以下の記述を参考に...
Creating the servlet examples

ファイル - 新規 - サンプルから、CICS Hello Worldを選択します。

これでCICS Hello WorldのサンプルアプリのプロジェクトがEclipse上にインポートされました。
これは、アプリとしてはjspが1つ含まれているだけの単純なものです。

また、これはCICS上の資源として管理するためのCICS Bundleの定義(cics.xml)が含まれています。

デプロイ

以下の記述を参考に...
Deploying the servlet examples

このアプリをデプロイしてみましょう。
xxx.bundle というプロジェクトを右クリックし、z/OS UNIX ファイルシステムへのバンドル・プロジェクトのエクスポート を選択します。

ファイルシステム内の特定のロケーションにエクスポートを選択して次へ

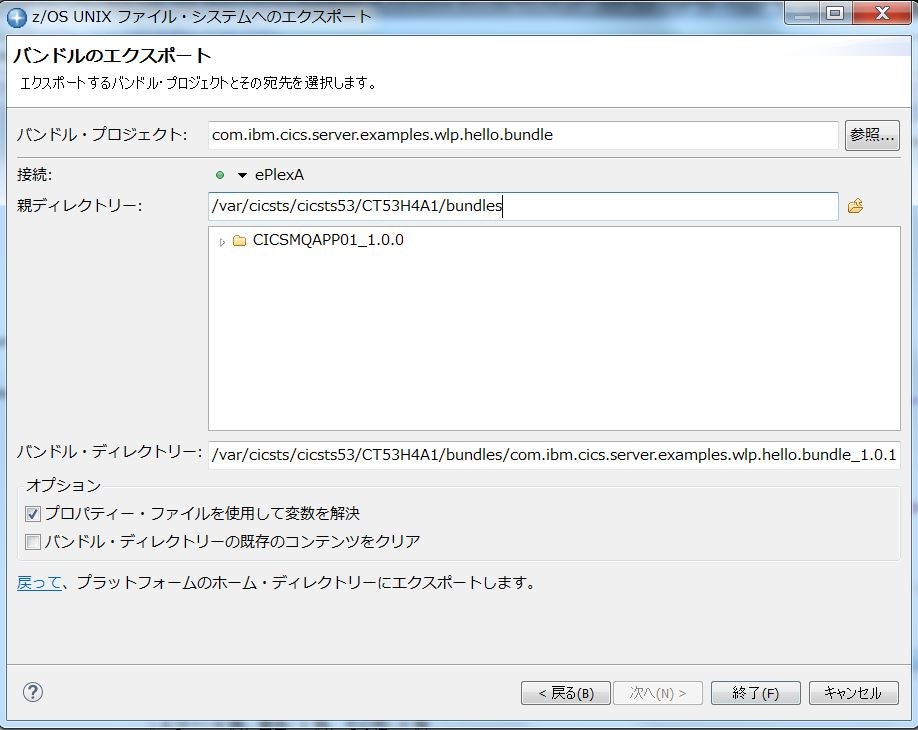

上で用意しておいたデプロイ先のディレクトリを選択し、エクスポートします。

これでUSS上にアプリが配置されました。

最後に、このアプリをCICSから認識させるために、BUNDLE定義という資源定義をCICS上に追加します。
このサンプル用のBUNDLE定義はDFH$WLPグループに提供されていますので、コピーして適宜編集してインストールします。

BUNDLE定義例
OVERTYPE TO MODIFY                                        CICS RELEASE = 0700
 CEDA  ALter Bundle( WLPHELLO )
  Bundle         : WLPHELLO
  Group          : TAGGRP
  DEScription  ==> CICS Bundle for Liberty Hello servlet
  Status       ==> Enabled            Enabled | Disabled
  BUndledir    ==> /var/cicsts/cicsts53/CT53H4A1/bundles/com.ibm.cics.server.
  (Mixed Case) ==> examples.wlp.hello.bundle_1.0.1
               ==>
               ==>
               ==>
  BAsescope    ==>
  (Mixed Case) ==>
               ==>
               ==>
               ==>
 DEFINITION SIGNATURE
  DEFinetime     : 03/07/17 21:02:49
  CHANGETime     : 03/07/17 21:04:26

                                                    SYSID=H4A1 APPLID=CT53H4A1

CICS JOBLOGには以下のようなメッセージが出力されます。

+CWWKG0016I: Starting server configuration update.
+CWWKG0017I: The server configuration was successfully updated in 636
 0.031 seconds.
+CWWKZ0001I: Application com.ibm.cics.server.examples.wlp.hello.war 637
 started in 0.069 seconds.

実行

CICS-Liberty上にデプロイされたアプリケーションに、ブラウザからアクセスしてみましょう。

以下のURLにブラウザからアクセス
http://hostname:53481/com.ibm.cics.server.examples.wlp.hello/

アプリケーションが以下のような画面を返せばOKです。
CICSリージョン名(applid)が返されているのが確認できます。

おわりに

ここではCICS-Libertyアプリを動かすための一連の手順をご紹介しました。
アプリの中身には踏み込んでいませんが、CICS-LibertyアプリではJCICSというEXEC CICS API相当のJavaのインターフェースが提供されているので、Javaから直接CICSのリソースをアクセスすることができます。
このCICS-Libertyフィーチャーを利用することで、既存のCICSアプリをWebから活用したり、拡張部分をJavaで開発する、といったことがやりやすくなるかもね。
