2千円台オシロスコープ DSO150のレビュー

はじめに

UART関連で不具合に苦しんだ筆者は、原因調査のためオシロスコープを欲した。
しかしながら、巷で売られているまともなオシロは数万円と極めて高価である。
そこで、ebayで2500円程度の安物オシロを購入してみた。
Orignal Tech DS0150 15001K DSO-SHELL (DSO150) Digital Oscilloscope With Housing
本記事では、こいつの使用感をレビューする。

外観

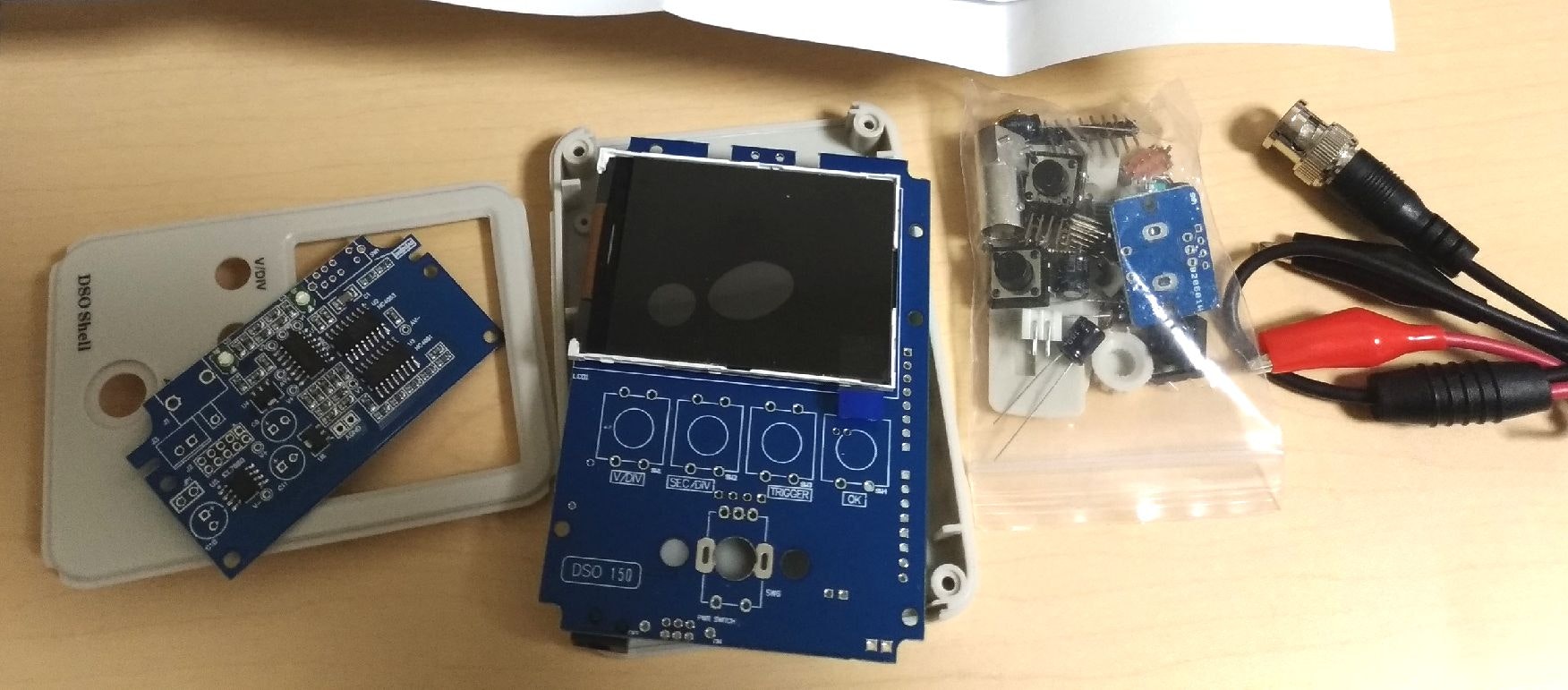

到着時の外観は、このようである。

DIYキットのため、スルーホール部品は全て自分ではんだ付けしなければならない。
ネットでは抵抗の値が読みにくくて辛かったというレビューがあるが、現行版では全てチップに置き換わっているため、抵抗を自分ではんだ付けする必要はない。
このため、実装作業は手順書に従いつつ特に苦労もなく完了するはずである。

はんだ付けおよび組み立て後の外観は、このようである。

なお、組み立て完成品も販売されており、ebayで3800円、秋月では3450円である。
悲しいことだが、今や日本よりも中国の方が人件費が高いのだ（嘘）。

また、組み立て説明書を見て分かる通り、Step4やStep5で動作確認やキャリブレーションの工程がある。
それほどいい加減な製品ではないことは想像できるだろう。

ハードウェア仕様

主なハードウェアの仕様は下記の通りである：

明記はされてないが、入力は1CHのみである。
電源は9V。USBポートから9V電源を得られるデバイスを買えば、重宝する。
DC-DC USB 5V to 9V DC Jack 5.5mmx2.1mm Step-up Power Module Converter Cable Cord

ソフトウェア仕様

ソフトウェアの機能として次が挙げられる：

• 電圧分解能の調整機能
  • 1DIVの電圧を下記から選択可能
    • 5mV, 10mV, 20mV, 50mV, 0.1V, 0.2V, 0.5V, 1V, 2V, 5V, 10V, 20V
• 時間分解能の調整機能
  • 1DIVの時間幅を下記から選択可能
    • $t\times 10^{n} ;\mathrm{ms}$ where $t=1,2,5$ and $-2\leq n\leq 5$
    • つまり、10us, 20us, ..., 200s, 500s
• トリガー機能
  • 電圧レベルを指定し、立ち上がり/立ち下がりの好きな方でトリガーをかけることができる
  • トリガー位置前後で40DIV程度の時間幅を記録できるので、多くの用途で事足りる
  • 2つの動作モードを利用可能
    • Normal mode: 連続してトリガーが掛かる
    • Single shot: 1回掛かったら、リセットするまでHoldされる
  • まあこれさえあればオシロとしては十分機能を果たせるだろう
• 波形の記録機能
  • 1画面分だけ、波形を内部EEPROMに保存できる
  • 保存した波形は、いつでも画面上に呼び出せる
  • あまり使い途は思い浮かばない

使用感

え、普通に使える……

自分はデジタル工作しかしないので、その観点からのみ言えば：

• 38400bpsくらいの信号なら、まあキレイに観測できる
• それ以上いくと、ちょっと波形が怪しくなる（でも信号があることは見える）
  • なぜか1DIVを20us以下にすると、うまくトリガーにかからなくなってしまうため……
    • 原因不明（下図は115200bps）

• 一応921600bps(921kbps)でもなにか信号が出ていることは観測できる
• それ以上はTeraTermの上限を超えるので試せていないが、サンプル周波数が1MS/sであることを考えれば、難しいだろう

マイコン工作をしていて、なんかうまくいかない、そもそもUART信号出てるのかコレ……というシチュエーションには十分使えると思われる。

まとめ

• 3千円オシロスコープを購入して組み立てた 簡単だった
• 趣味のマイコン工作には十分実用に耐えうる性能を持っている
• 買い！
