OpenFOAMの結果をblenderで可視化してみる#03 paraviewによる可視化

はじめに

前回からの続き。
今回は，openFOAMの結果をParaviewで表示して，可視化するまでを行う。

Paraviewによる解析結果の表示

Paraviewによる可視化の際には，OpenFOAMから呼び出す（paraFoam）ことが可能。
ただし，今回は，計算はWSL（Ubuntu），可視化はwindowsで行うので，
Paraviewを別途起動して，読み込みようにする。
具体的には，解析したケースフォルダに，{好きな名前}.foamを保存して，それをParaviewで開くだけ

#paraviewがアクセスできる場所にデータを移す
mkdir /mnt/c/data
cp -r ~/openfoam/dambreak /mnt/c/data/
cp -r ~/openfoam/iobasins /mnt/c/data/
touch /mnt/c/data/dambreak/run.foam
touch /mnt/c/data/iobasins/run.foam

Paraviewでの可視化例

Paraviewでの可視化例　iobasins

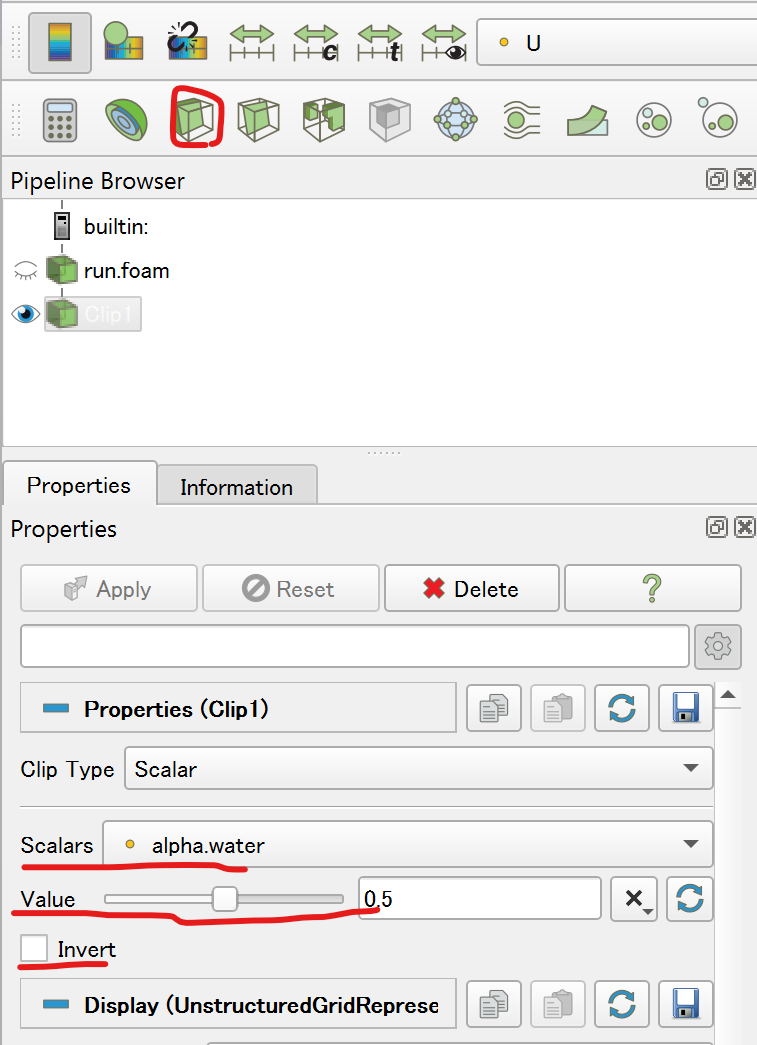

Paraviewでは，alpha>=0.5とした水の領域のみを表示するよう，Clipを適用している。
clipのparameter

• Scalars: alpha.water
• Value:0.5
• Invert:off

余談，動画の作成方法

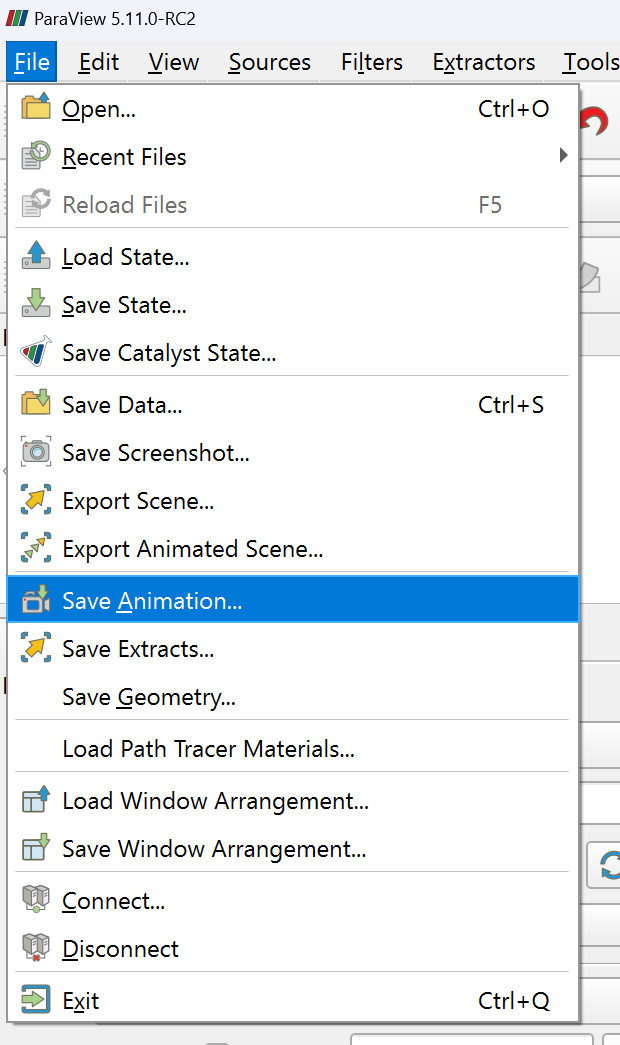

Paraviewでは，動画の作成は，Save_Animationで行うことができる。

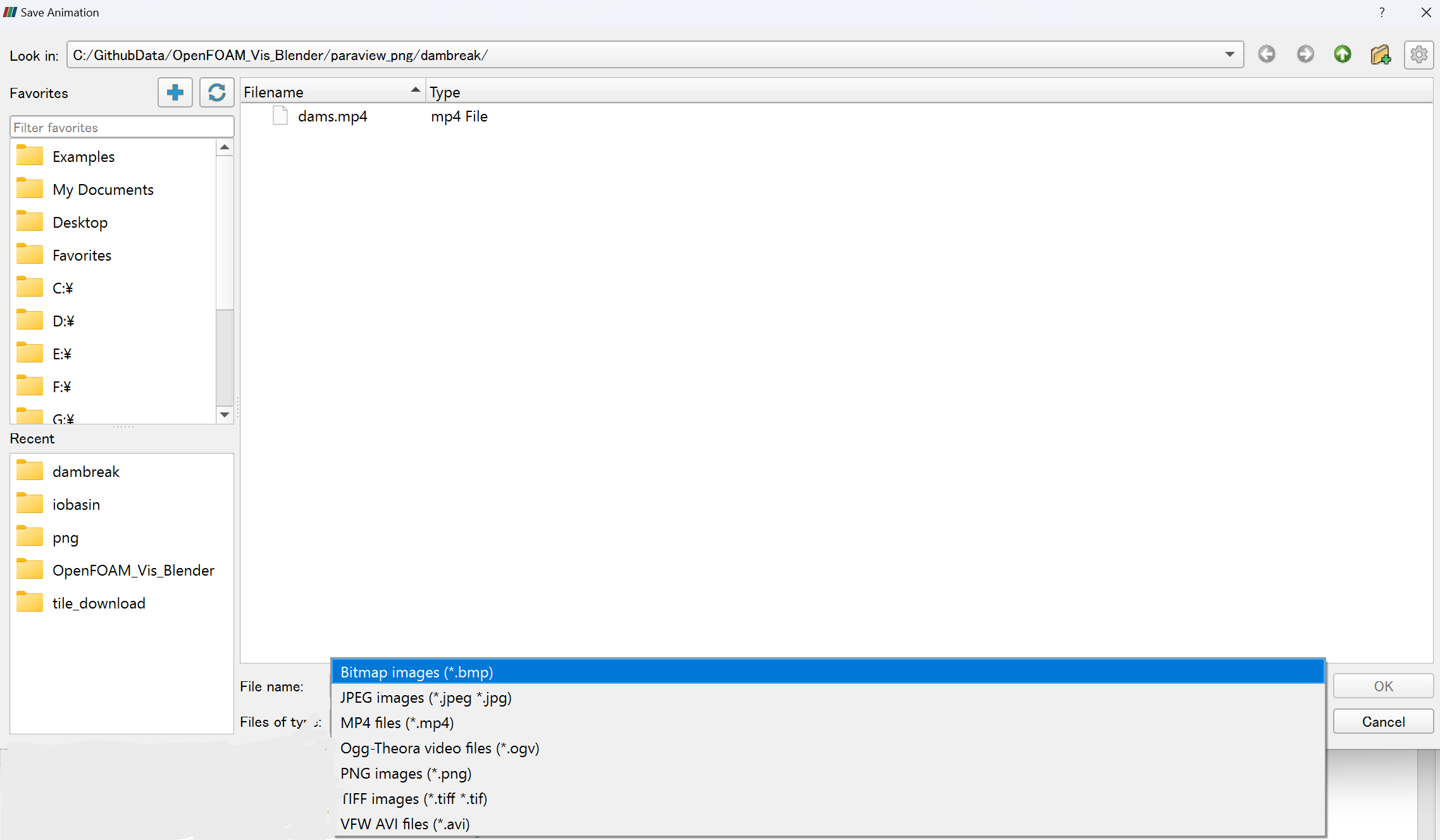

保存形式は下記の通りで，画像形式だと連番ファイルが作成される。

• 画像形式
  • bmp
  • jpeg
  • png
  • tif
• 動画形式
  • avi
  • mp4
  • ogv
