クライド上でVRRPを実現する

Posted at

概要

Oracle Cloud Infrastructure（OCI）上にてVRRPの検証を行いました

仕組み

オンプレ環境と比較してクラウドはネットワーク冗長化の制約があるため以下のように実現しています
クラウドはOCI, ネットワークデバイスはVYOSを使用しました

  • VRRP Hello
    • オンプレ：Multicastで実行可能
    • OCI：Multicast通信の制限があるのでUnicastを使用
  • VRRP切り替え
    • オンプレ：BACKUPがMASTERに切り替わり、新MASTERよりGratuitous ARP送出
    • OCI：BACKUPがMASTERに切り替わり、以下手順でセカンダリIP(VIP)を移動
      • 新MASTERからAPI Gatewayにcurl POST発行
      • API GatewayからFunction呼び出し
      • 旧MASTERのVNICのセカンダリIP(VIP)を新MASTERのVNICに移動するFunctionsを実行

検証構成図

  • ACTIVEルーターをVYOS1, STANDBYルーターをVYOS2
  • サブネット
    • 10.107.1.0/24 : 外部ルーター接続
    • 10.107.2.0/24 : VRRP稼働、サーバーが存在
    • 10.107.3.0/24 : API GWおよびFn用

前提

以下を前提としています

  • Functionを作成したことがある
  • オンプレ～OCI間のVPN構築済

準備

OCI Policy

IPアドレスを操作するためのポリシーは以下を設定します

  • FunctionsからIPアドレス更新を実行
    Allow dynamic-group [functionsリソースを含むグループ] to use private-ips in compartment [コンパートメント名]
    Allow dynamic-group [functionsリソースを含むグループ] to use vnics in compartment [コンパートメント名]
    または
    Allow dynamic-group [functionsリソースを含むグループ] to use virtual-network-family in compartment [コンパートメント名]

Seconday IP

  • OCIコンソールナビゲーションメニューからコンピュート>>インスタンス>>対象のインスタンス(例:VYOS1)を選択
  • ResourcesからアタッチされたVNIC>>セカンダリVNIC>>IPv4 アドレスを選択して[セカンダリ・プライベートIPアドレスの割当て]を押下してセカンダリIPを入力して[割当て]を押下(例:10.107.2.100)
  • 作成したセカンダリIPの3点リーダー(︙)をクリックしてプライべートIP OCIDのコピーを選択

ルーティング

  • OCIコンソールナビゲーションメニューからネットワーキング>>仮想クラウド・ネットワーク>>対象VCN>>ルート表>>対象ルート表を選択して[ルート・ルール]を押下
  • 以下を設定して[ルートルールの追加]を押下
    • ターゲット・タイプ：プライベートIP
    • 宛先タイプ：CIDRブロック
    • 宛先CIDRブロック：対向側CIDR
    • ターゲット選択：プライべートIP OCID

Functions

  • OCIコンソールナビゲーションメニューから開発者サービス>>ファンクションを選択して[アプリケーションの作成]を押下
  • 以下を設定して[作成]を押下
    • 名前：任意
    • サブネット：Functionを実行するサブネット(例:10.107.3.0/24)
    • 作成したアプリケーション下でFunctionを設定
func.py
import io
import json
import logging
import oci

def handler(ctx, data: io.BytesIO = None):
    try:
        body = json.loads(data.getvalue())
        private_ip_id = body["private_ip_id"]
        vnic_id = body["vnic_id"]

        # Resource principal
        signer = oci.auth.signers.get_resource_principals_signer()

        # Update private ip using resource principal
        core_client = oci.core.VirtualNetworkClient(config={},signer=signer,service_endpoint="https://iaas.ap-tokyo-1.oraclecloud.com")

        update_private_ip_response = core_client.update_private_ip(
            private_ip_id=private_ip_id,
            update_private_ip_details=oci.core.models.UpdatePrivateIpDetails(
                vnic_id=vnic_id
            )
        )

    except Exception as e:
        print('ERROR: bad Event!', flush=True)
        raise
func.yaml
schema_version: 20180708
name: updateprivateip
version: 0.0.8
runtime: python
build_image: fnproject/python:3.11-dev
run_image: fnproject/python:3.11
entrypoint: /python/bin/fdk /function/func.py handler
memory: 256
requirements.txt
fdk>=0.1.86
oci

アプリケーションを指定してFunctionsをデプロイ

fn -v deploy --app <App名>

API Gateway

ネットワーク・セキュリティ・グループ(NSG)

NSGを設定してAPI GatewayへのアクセスはVYOSのみに制限します

  • OCIコンソールナビゲーションメニューからネットワーキング>>仮想クラウド・ネットワーク>>対象VCN>>リソース　ネットワーク・セキュリティ・グループを選択して[ネットワーク・セキュリティ・グループの作成]を押下
  • 以下を設定して[作成]を押下
    • 名前：任意
    • ルール：
      • 方向：イングレス
      • ソース・タイプ：CIDR
      • ソースCIDR：VYOS1 LAN IP(例：10.107.1.98/32)
      • IPプロトコル：TCP
      • ソース・ポート範囲：All
      • 宛先ポート範囲：443
    • 別のルール：
      • 方向：イングレス
      • ソース・タイプ：CIDR
      • ソースCIDR：VYOS2 LAN IP(例：10.107.1.99/32)
      • IPプロトコル：TCP
      • ソース・ポート範囲：All
      • 宛先ポート範囲：443

API Gateway

  • OCIコンソールナビゲーションメニューから開発者サービス>>API管理>>ゲートウェイから[ゲートウェイの作成]を押下
  • 以下を設定して[ゲートウェイの作成]を押下
    • 名前：任意
    • タイプ：プライベート
    • ネットワーク：対象ネットワークを指定（例：10.107.3.0)
    • ネットワーク・セキュリティ・グループの有効化にチェックして作成したNSGを選択
  • 作成したゲートウェイから呼び出すFunctionsを選択してリソース デプロイメントから[デプロイメントの作成]を押下
  • 以下を設定して[作成]を押下
    - 名前：任意
    - パス接頭辞：任意(例：/icnfnapp）
    - 認証：なし
    - パス：任意（例：/updateprivateip）
    - メソッド：POST
    - バックエンド・タイプ：Oracleファンクション
    - アプリケーション：作成したアプリケーション
    - 関数名：作成したFunction

VYOS

ルーターVYOS1およびVYOS2にVRRPを設定します。
設定のポイントは以下のとおりです。

  • StateがMasterになった場合Curl POSTするShellを実行
  • VYOS1復旧時にMasterとなるDelay値を60秒にする

VYOS1

  • config抜粋
set high-availability vrrp group vrrp01 hello-source-address '10.107.2.98'
set high-availability vrrp group vrrp01 interface 'eth1'
set high-availability vrrp group vrrp01 peer-address '10.107.2.99'
set high-availability vrrp group vrrp01 preempt-delay '60'
set high-availability vrrp group vrrp01 priority '200'
set high-availability vrrp group vrrp01 transition-script master '/config/scripts/updateprivateip_1.sh'
set high-availability vrrp group vrrp01 virtual-address 10.107.2.100/24
set high-availability vrrp group vrrp01 vrid '10'

set interfaces ethernet eth0 address '10.107.1.98/24'
set interfaces ethernet eth1 address '10.107.2.98/24'

set protocols static route 0.0.0.0/0 next-hop 10.107.1.1
  • Shell
/config/scripts/updateprivateip_1.sh
#!/bin/bash

curl -k -X POST https://10.107.3.105/icnfnapp/updateprivateip -d '{"private_ip_id":"<Secondary IP OCID>","vnic_id":"<VYOS1 Secondary VNIC OCID>"}'

VYOS2

  • config抜粋
set high-availability vrrp group vrrp01 hello-source-address '10.107.2.99'
set high-availability vrrp group vrrp01 interface 'eth1'
set high-availability vrrp group vrrp01 peer-address '10.107.2.98'
set high-availability vrrp group vrrp01 priority '100'
set high-availability vrrp group vrrp01 transition-script master '/config/scripts/updateprivateip_2.sh'
set high-availability vrrp group vrrp01 virtual-address 10.107.2.100/24
set high-availability vrrp group vrrp01 vrid '10'

set interfaces ethernet eth0 address '10.107.1.99/24'
set interfaces ethernet eth1 address '10.107.2.99/24'

set protocols static route 0.0.0.0/0 next-hop 10.107.1.1
  • Shell
/config/scripts/updateprivateip_2.sh
#!/bin/bash

curl -k -X POST https://10.107.3.105/icnfnapp/updateprivateip -d '{"private_ip_id":"<Secondary IP OCID>","vnic_id":"<VYOS1 Secondary VNIC OCID>"}'

検証

ACTIVEルーターを落として迂回できることを確認しました。なお、環境の都合上海外サイトを使用しているためレイテンシーが大きいですがテストには支障ありません。

通常時

  • VRRP StateをVYOSから確認
user@VYOS1:~$ show vrrp
Name    Interface      VRID  State      Priority  Last Transition
------  -----------  ------  -------  ----------  -----------------
vrrp01  eth1             10  MASTER          200  2d17h48m29s

user@VYOS2:~$ show vrrp
Name    Interface      VRID  State      Priority  Last Transition
------  -----------  ------  -------  ----------  -----------------
vrrp01  eth1             10  BACKUP          100  2d17h48m26s

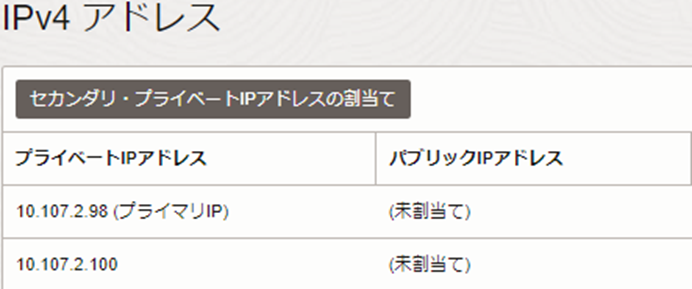

  • OCIコンソールからセカンダリIP付与を確認
    VYOS1

VYOS2

  • オンプレからサーバーにPING
C:\>ping 10.107.2.200 -t

10.107.2.200 に ping を送信しています 32 バイトのデータ:
10.107.2.200 からの応答: バイト数 =32 時間 =382ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =378ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =391ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =371ms TTL=60

VYOS1障害

  • VRRP StateをVYOSから確認
user@VYOS1は障害のためログなし
user@VYOS2:~$ show vrrp
Name    Interface      VRID  State      Priority  Last Transition
------  -----------  ------  -------  ----------  -----------------
vrrp01  eth1             10  MASTER          100  24s

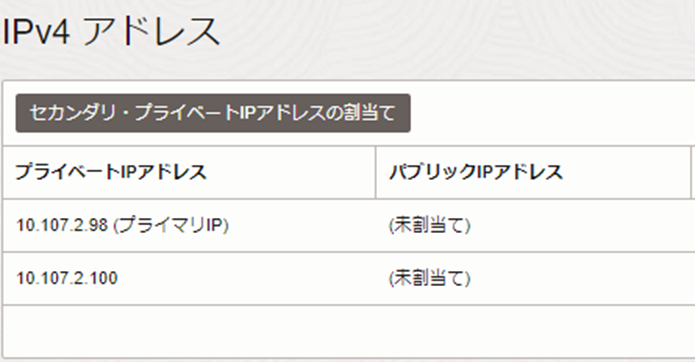

  • OCIコンソールからセカンダリIP付与を確認
    VYOS1

VYOS2

  • オンプレからサーバーにPINGして復旧を確認
C:\>ping 10.107.2.200 -t

10.107.2.200 に ping を送信しています 32 バイトのデータ:
10.107.2.200 からの応答: バイト数 =32 時間 =379ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =432ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =377ms TTL=60
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
10.107.2.200 からの応答: バイト数 =32 時間 =376ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =370ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =367ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =377ms TTL=60

VYOS1復旧

  • VRRP StateをVYOSから確認
user@VYOS1:~$ show vrrp
Name    Interface      VRID  State      Priority  Last Transition
------  -----------  ------  -------  ----------  -----------------
vrrp01  eth1             10  MASTER          200  10s

user@VYOS2:~$ show vrrp
Name    Interface      VRID  State      Priority  Last Transition
------  -----------  ------  -------  ----------  -----------------
vrrp01  eth1             10  BACKUP          100  14s
  • OCIコンソールからセカンダリIP付与を確認
    VYOS1

VYOS2

  • オンプレからサーバーにPING
C:\>ping 10.107.2.200 -t

10.107.2.200 に ping を送信しています 32 バイトのデータ:
10.107.2.200 からの応答: バイト数 =32 時間 =376ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =383ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =380ms TTL=60
略
10.107.2.200 からの応答: バイト数 =32 時間 =380ms TTL=60
10.107.2.200 からの応答: バイト数 =32 時間 =374ms TTL=60

10.107.2.200 の ping 統計:
    パケット数: 送信 = 190、受信 = 190、損失 = 0 (0% の損失)、
ラウンド トリップの概算時間 (ミリ秒):
    最小 = 354ms、最大 = 723ms、平均 = 383ms
