OCIのDevOpsを使用してOKEへのDevOps実施

Last updated at Posted at 2024-01-26

概要

OCIのDevOpsを以下のリンクを参考に実施しました。

KubernetesでサンプルアプリケーションのデプロイとCI/CDを体験してみよう

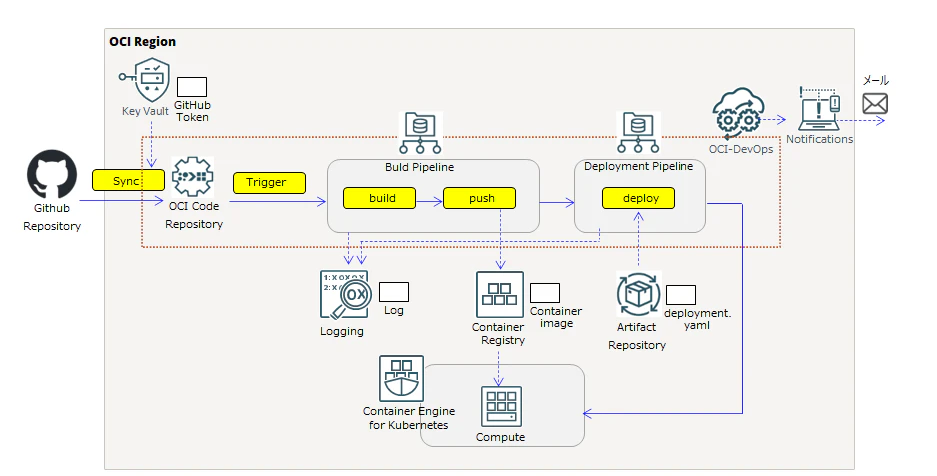

構成

ソースコードリポジトリはGitHubを利用しています。
OCI DevOps PipelineにてBuildとコンテナレジストリへのPushとKubernetesのマニフェストを使用したdeployを行っています。


前提

  • Webコンテンツを作成してGitHubリポジトリにPush済み
  • OCI OKEクラスターを構築済み

ポリシー設定

ポリシーを適用するグループを定義します。
動的グループ：OCI_DevOps_Dynamic_Group
一致ルール：以下のいずれかに該当
　　　instance.compartment.id = ‘コンパートメントOCID’,
　　　resource.compartment.id = ‘コンパートメントOCID’

今回のDevOpsを行うために以下のポリシーを設定します。

  • OCI DevOpsが自身が持つ各機能を利用可能にするポリシー
    Allow dynamic-group OCI_DevOps_Dynamic_Group to manage devops-family in compartment ‘コンパートメント名’
  • OCI DevOpsがOCIRやアーティファクト・レジストリを管理可能とするポリシー
    Allow dynamic-group OCI_DevOps_Dynamic_Group to manage all-artifacts in compartment ‘コンパートメント名’
  • OCI DevOpsがOCI Notificationsサービス(後続の手順で作成予定)を利用可能とするポリシー
    Allow dynamic-group OCI_DevOps_Dynamic_Group to use ons-topics in compartment ‘コンパートメント名’
  • OCI DevOpsがOKEを管理するためのポリシー
    Allow dynamic-group OCI_DevOps_Dynamic_Group to manage cluster-family in compartment ‘コンパートメント名’

参考
KubernetesでサンプルアプリケーションのデプロイとCI/CDを体験してみよう　1.ポリシー作成

コンテンツ作成とGitHubへのPush

サンプルアプリケーションとしてNginxを使用しました。

 |--build_spec.yaml
 |--Dockerfile
 +--conf
 |  +--NGINX構成ファイル
 +--src
    +--コンテンツ
  • build_spec.yaml
build_spec.yaml
version: 0.1
component: build
timeoutInSeconds: 10000
shell: bash
env:
  variables:
    container_name: 【コンテナ名】
    container_version: 1.0
  exportedVariables:
    - tag

steps:
  - type: Command
    name: "Docker image build"
    timeoutInSeconds: 4000
    command: |
      docker build -t ${container_name} .
      tag=${container_version}
    onFailure:
      - type: Command
        command: |
          echo "Failure successfully handled"
        timeoutInSeconds: 60

outputArtifacts:
  - name: 【コンテナ名】
    type: DOCKER_IMAGE
    location: 【コンテナ名】:latest

コンテナ・レジストリ作成

コンテナイメージの格納先を作成します。

  • OCIナビゲーションメニューから開発者サービス>>コンテナとアーティファクト>>コンテナ・レジストリを選択して「リポジトリの作成」を押下
  • リポジトリ名に【コンテナ名】を入力して「作成」を押下

アーティファクト・レジストリでのリポジトリ作成

kubernetesマニフェストファイルを設定します。

  • deployment.yamlをローカルに準備
deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: 【app名】-deployment # app名は任意
  labels:
    app: 【app名】
spec:
  replicas: 1   # テストなのでreplicaは1つ
  selector:
    matchLabels:
      app: 【app名】
  template:
    metadata:
      labels:
        app: 【app名】
    spec:
      containers:
      - name: 【コンテナ名】
        image: 【コンテナ・レジストリ】/【ネームスペース】/【コンテナ名】:1.0 #コンテナ・レジストリのイメージへの完全修飾パス
        imagePullPolicy: Always
        ports:
        - containerPort: 8080  # nginx confファイルで設定したnginxのlisten port
          protocol: TCP
      imagePullSecrets:
        - name: 【secret】 # 事前にOCIRのlogin情報をsecretとして登録要
---
apiVersion: v1
kind: Service
metadata:
  name: 【app名】-svc
spec:
  selector:
    app: 【app名】
  ports:
    - port: 8085         # ServiceのExpose port
      targetPort: 8080   # nginx confファイルで設定したnginxのlisten port
      nodePort: 30990    # nodeで公開するport
  type: NodePort

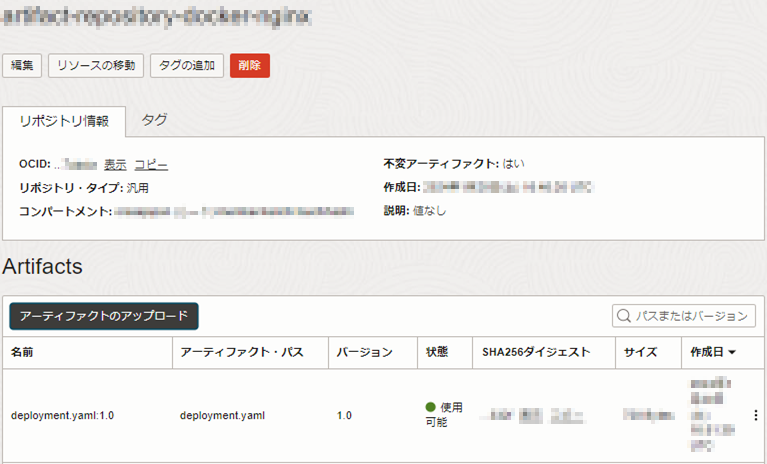

  • OCIナビゲーションメニューから開発者サービス>>コンテナとアーティファクト>>アーティファクト・レジストリを選択して「リポジトリの作成」を押下
  • 名前を設定して「作成」を押下
  • 「アーティファクトのアップロード」を押下
  • アーティファクト・パスにマニフェストファイル(deployment.yaml)、アーティファクトのバージョンを設定
  • 今回はマニフェストファイルをOCI CLI実行可能なLinuxからアップロードするのでCLIを選択すると投入コマンドが表示されるのでコピー
  • Linuxにてペーストしてマニフェストファイルを指定して実行
oci artifacts generic artifact upload-by-path \
  --repository-id ocid1.artifactrepository.oc1.***** \
  --artifact-path deployment.yaml \
  --artifact-version 1.0 \
  --content-body ./deployment.yaml  #アップロードするマニフェスト

トピック作成

DevOpsの通知先(メール等)としてのトピックを作成します。

トピックの作成

Vault作成

GitHub個人用アクセストークンを保管するためにVaultを作成します。

Vaultの作成
キーを管理するVaultを作成
Vaultの作成

マスター暗号化キーの作成
Vault配下でGitHub個人用アクセストークンを暗号化するキーの作成
マスター暗号化キーの作成

Vaultでのシークレットの作成
Vault配下でGitHub個人用アクセストークンを格納します。
アクセストークンは前述のマスター暗号化キーによって暗号化されます。
Vaultでのシークレットの作成

参考
OCI Vault 機能概要と特徴

DevOps作成

CI/CDパイプラインを設定します。

  • DevOpsプロジェクトの作成
    • OCIナビゲーションメニューから開発者サービス>>DevOps>>プロジェクトを選択して「DevOpsプロジェクトの作成」を押下
    • トピックの選択で作成したトピックを選択
    • 「DevOpsプロジェクトの作成」を押下
  • 外部接続
    GitHub接続設定を行います。
    • DevOpsプロジェクト・リソースから外部接続を選択し「外部接続の作成」を押下
    • 名前を設定
    • タイプはGitHubを設定
    • ボールト・シークレットはGitHub個人用アクセストークンを格納したVaultを選択
    • 「作成」を押下
  • コード・リポジトリ
    GitHubコード・リポジトリのクローン設定を行います。
    • DevOpsプロジェクト・リソースからコード・リポジトリを選択し「リポジトリのミラー化」を押下
    • 接続は外部接続で作成した接続を選択
    • リポジトリはGitHubのリポジトリが読み込まれるので該当のリポジトリを選択
    • 名前を設定
    • 「リポジトリのミラー化」を押下

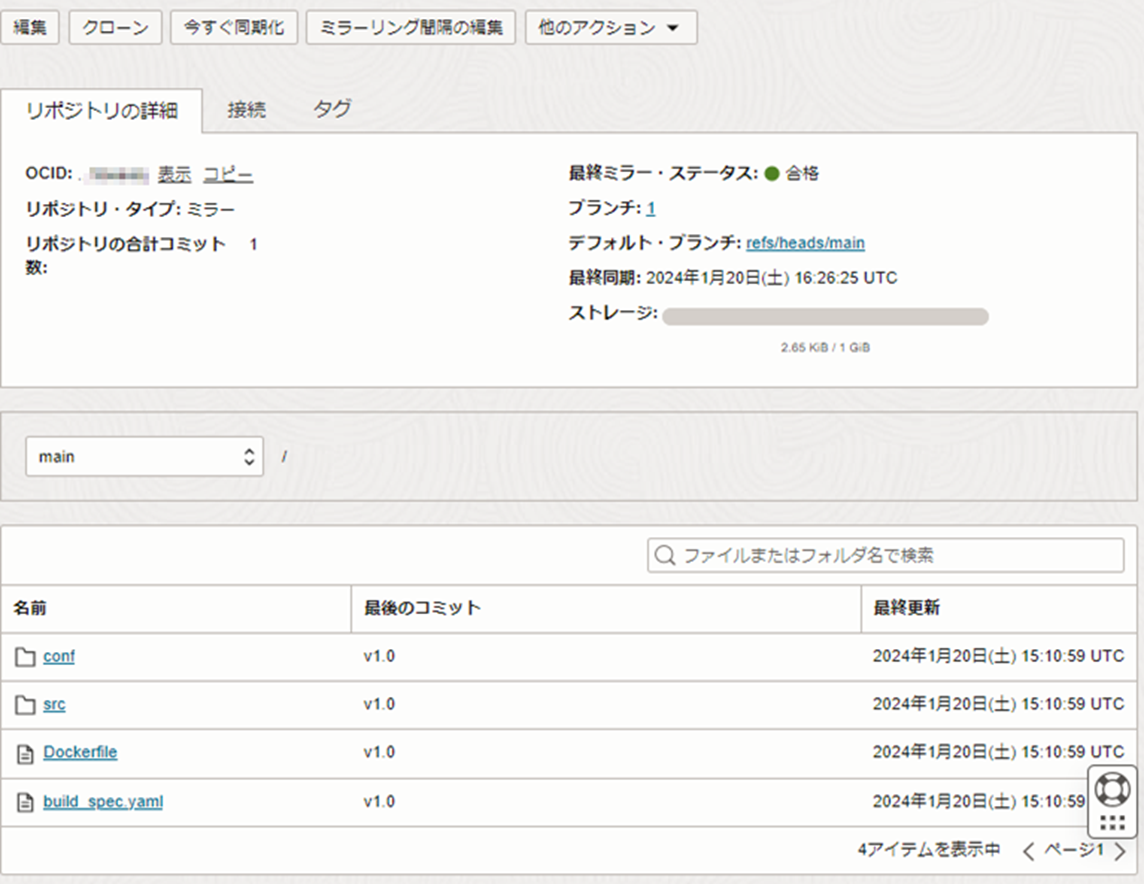

    • ミラーリングが成功するとコードリポジトリ内容が表示される
  • 環境
    　OKEクラスター情報を登録します。
    • DevOpsプロジェクト・リソースから環境を選択し「環境の作成」を押下
    • 環境タイプはOracle Kubernetesエンジンを選択
    • 名前を設定して「次」を押下
    • リージョンを選択
    • クラスタは対象のOKEクラスターを選択
    • 「環境の作成」を押下
  • アーティファクト (Dockerイメージ)
    DockerイメージPush先を設定します。
    • DevOpsプロジェクト・リソースからアーティファクトを選択し「アーティファクトの作成」を押下
    • 名前を設定
    • タイプはコンテナイメージレポジトリを選択
    • コンテナ・レジストリのイメージへの完全修飾パスでコンテナ・レジストリ作成で作成した内容を以下のように入力
      - 【コンテナ・レジストリ】/【ネームスペース】/【コンテナ名】:${tag}
      - コンテナ・レジストリは東京であればnrt.ocir.io
      - タグは${tag}を設定　(build_spec.yaml 環境変数tag)　
    • 「追加」を押下

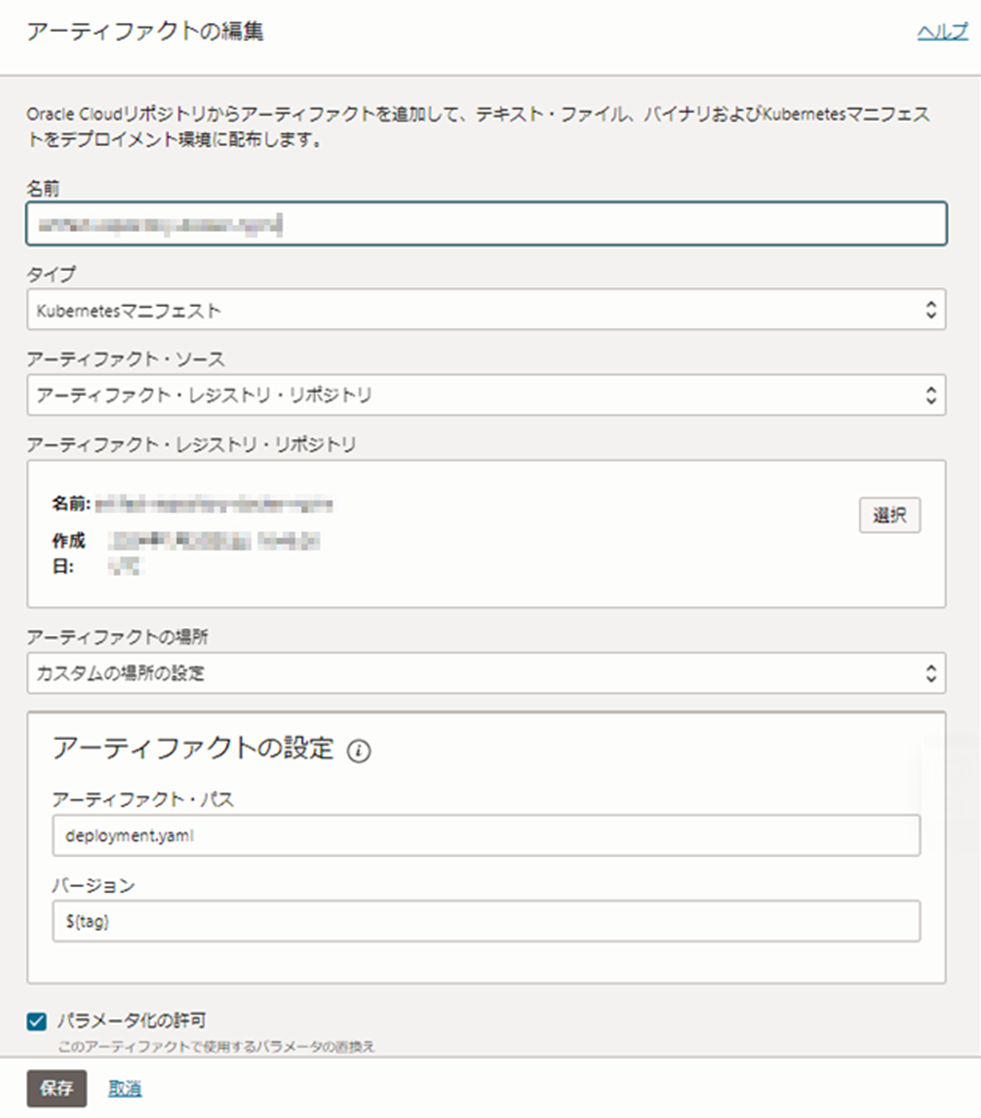

  • アーティファクト (Kubernetesマニフェスト)
    Kubernetesマニフェストを指定します。
    • DevOpsプロジェクト・リソースからアーティファクトを選択し「アーティファクトの作成」を押下
    • 名前を設定
    • タイプはKubernetesマニフェストを選択
    • アーティファクト・ソースはアーティファクト・レジストリ・リポジトリを選択
    • アーティファクト・レジストリ・リポジトリは前述で作成したアーティファクト・レジストリ・リポジトリを選択
    • アーティファクト設定のアーティファクトパスはマニフェストファイル(deployment.yaml)を設定
    • アーティファクト設定のバージョンは${tag}を設定　(build_spec.yaml 環境変数tag)
    • 「追加」を押下
  • ビルド・パイプライン　マネージドビルド
    　コンテナイメージビルドを行うためのパイプラインを作成します。
    • DevOpsプロジェクト・リソースからビルド・パイプラインを選択し「ビルド・パイプラインの作成」を押下
    • 名前を設定して「作成」を押下
    • 「ステージの追加」を押下
    • ステージはマネージドビルドを選択して「次」を押下
    • ステージ名を設定
    • プライマリ・コード・リポジトリはコード・リポジトリで作成したリポジトリを選択
    • 「追加」を押下
  • ビルド・パイプライン　アーティファクトの配信
    　コンテナPushを行うためのパイプラインを追加します。
    • 作成したビルド・パイプラインの最後のステージの+マークをクリックしてステージの追加を選択
    • ステージはアーティファクトの配信を選択して「次」を押下
    • ステージ名を設定
    • アーティファクトは前述のDockerイメージを選択
    • ビルド構成/結果アーティファクト名は【コンテナ名】を設定
    • 「追加」を押下
  • トリガー
    　GitHubコード・リポジトリのクローンを行った際にPushがあればビルドパイプラインを開始します。
    • DevOpsプロジェクト・リソースからトリガーを選択し「トリガーの作成」を押下
    • 任意の名前を設定
    • ソース接続はGitHubを選択
    • 「アクションの追加」を押下
    • ビルド・パイプラインは前述で作成したビルド・パイプラインを選択
    • イベントオプションはプッシュを選択
    • 「作成」を押下

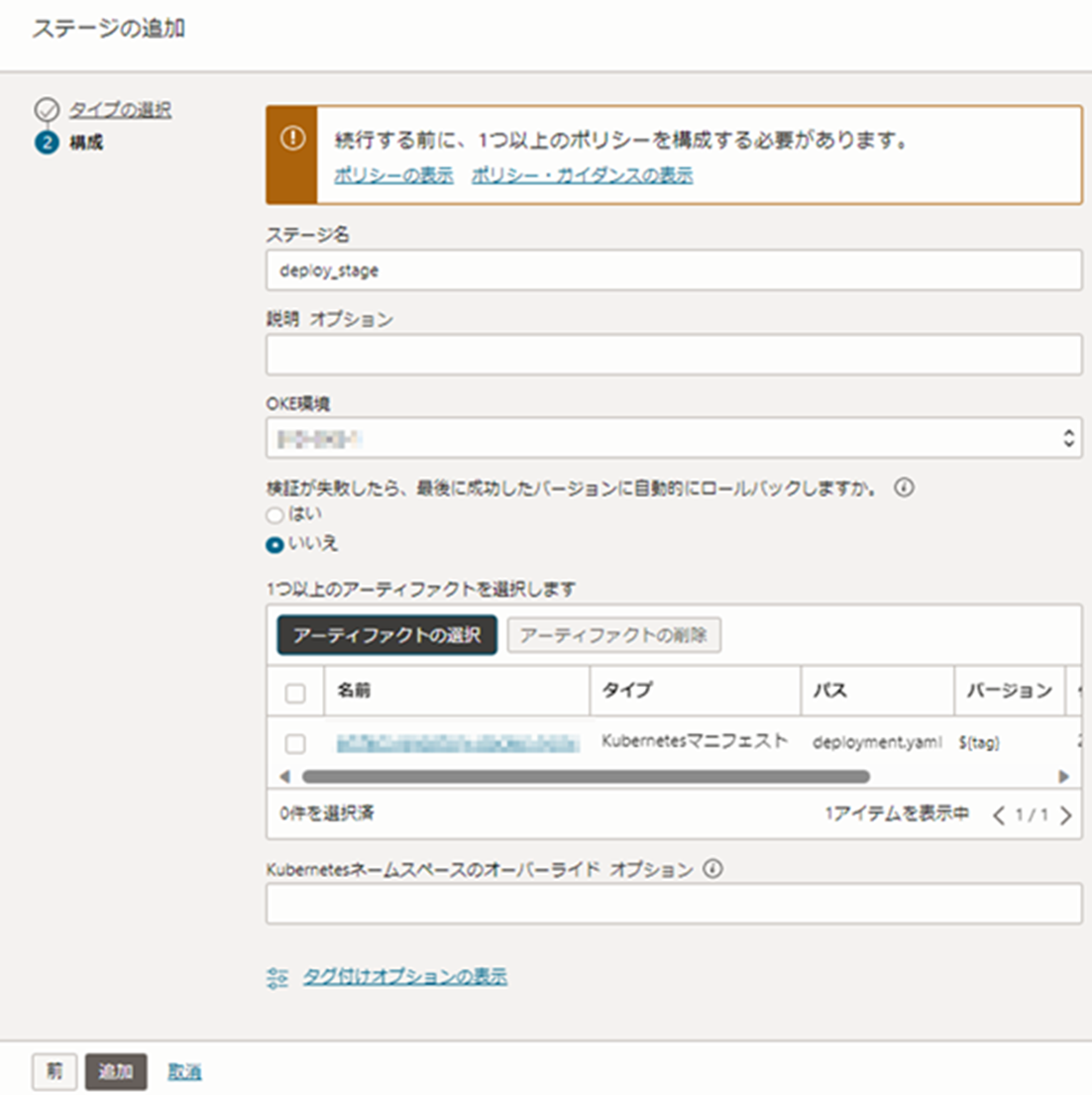

  • CDパイプラインの構築
    Kubernetesマニフェストを使ったDeployを行うためのパイプラインを追加します。
    • DevOpsプロジェクト・リソースからデプロイメント・パイプラインを選択し「パイプラインの作成」を押下
    • パイプライン名を設定して「パイプラインの作成」を押下
    • 「ステージの追加」を押下
    • Kubernetesクラスタにマニフェストを適用を選択して「次」を押下
    • ステージ名を設定
    • OKE環境を前述の環境で作成したクラスターを選択
    • アーティファクトの選択で前述のアーティファクトで作成したKubernetesマニフェストを選択
    • 「追加」を押下

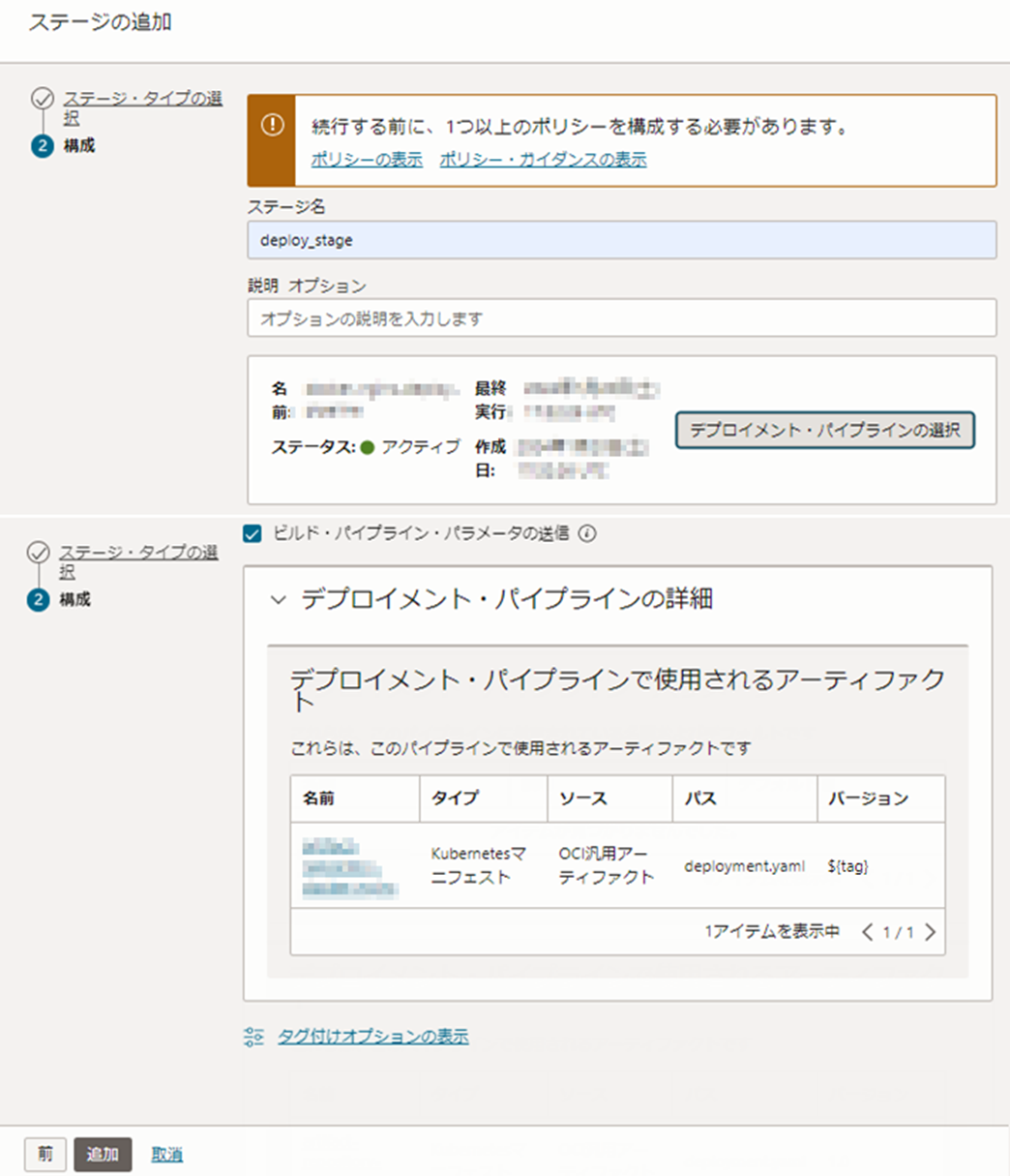

  • CIパイプラインへのCDパイプライン起動ステップの追加
    作成したCDパイプラインをCIパイプラインに追加します
    • DevOpsプロジェクト・リソースからビルド・パイプラインを選択し作成したパイプラインを選択
    • 作成した最後のステージの+マークをクリックしてステージの追加を選択
    • デプロイメントのトリガーを選択して「次」を押下
    • ステージ名を設定
    • 作成したデプロイメント・パイプラインの選択
      -「追加」を押下
  • ログ
    　ビルド状況を保管するログを設定します
    • DevOpsプロジェクト・リソースからログを選択し作成しログの有効化を有効に変更

実行結果

  • 手動実行
    正常に実行するか確認するため手動実行します。
    • DevOpsプロジェクト・リソースからビルド・パイプラインを選択し作成したパイプラインを選択
    • 「手動実行の開始」を押下

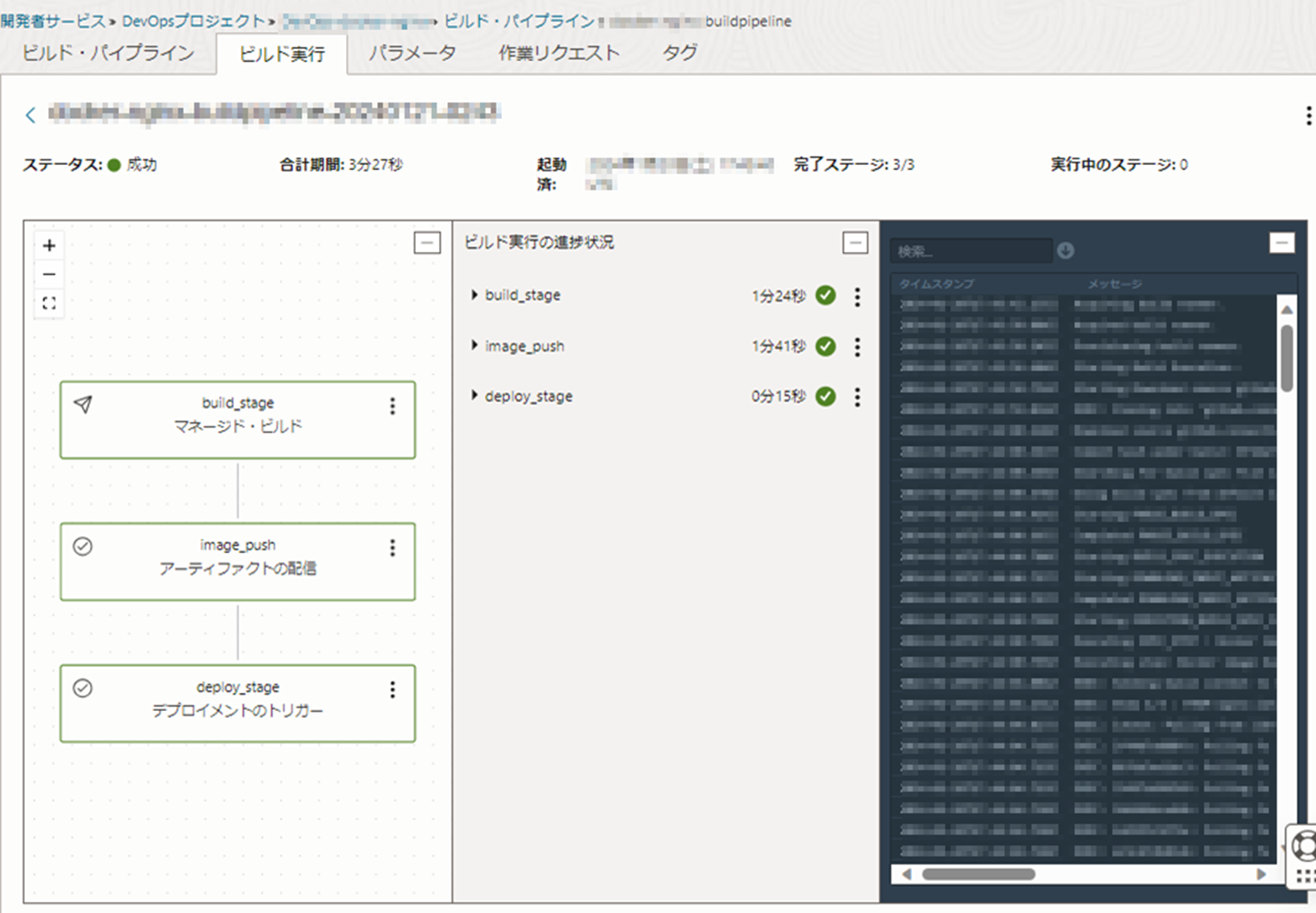

    • 以下のようにビルド実行の進捗状況がすべて緑のチェックマークになると成功です。
  • Pod起動確認
    kubectlコマンドおよびcurlコマンドを実行して正常に起動できたことを確認します。
[user@linux]$ kubectl get po
NAME                                           READY   STATUS    RESTARTS   AGE
pod/docker-nginx-deployment-5d44df6579-5mrqp   1/1     Running   0          43s

[user@linux]$ curl -I http://【node ip address】:30990
HTTP/1.1 200 OK
