概要
Palo Altoを使用してOCIにIPSec VPNで接続する設定例です。

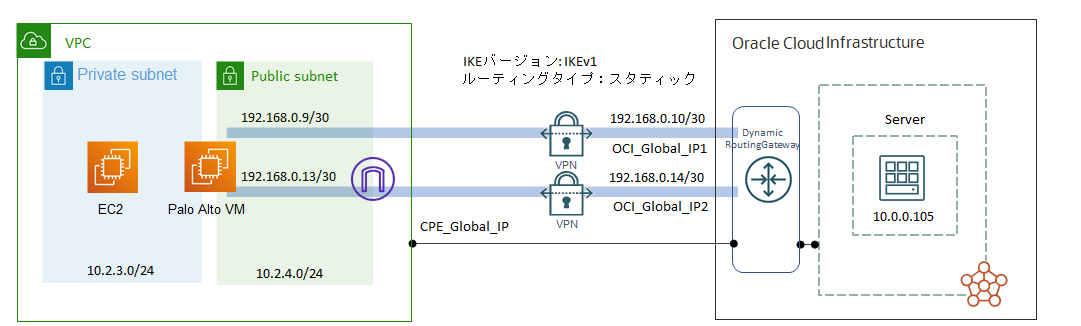

構成
設定例
- OCI

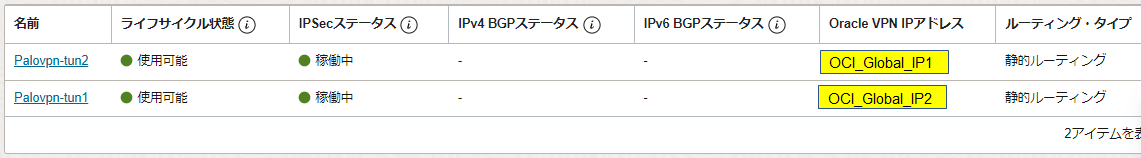

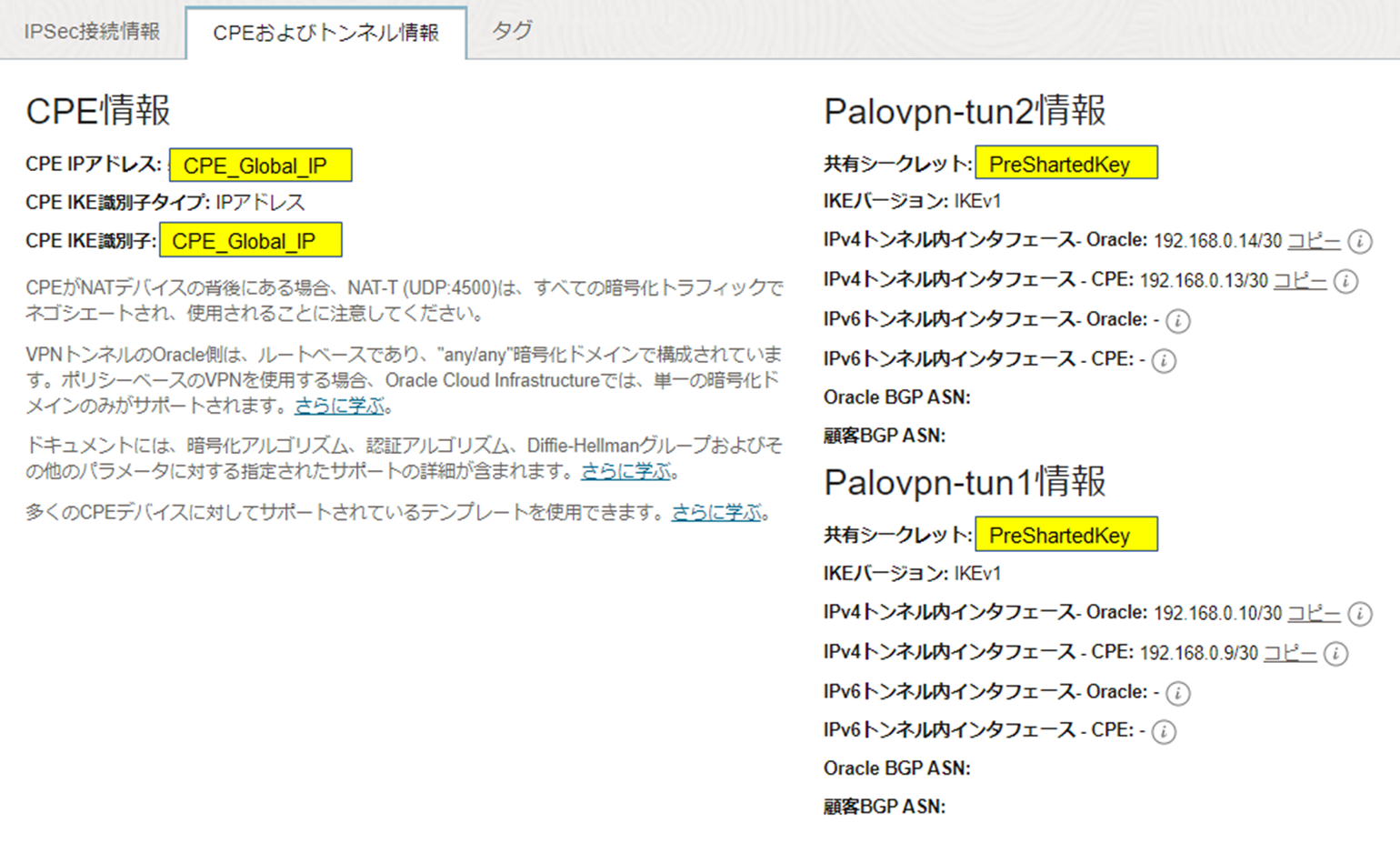

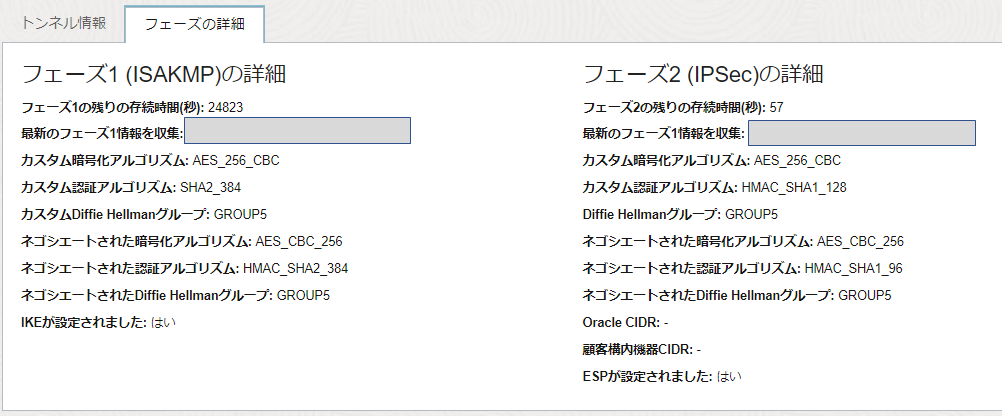

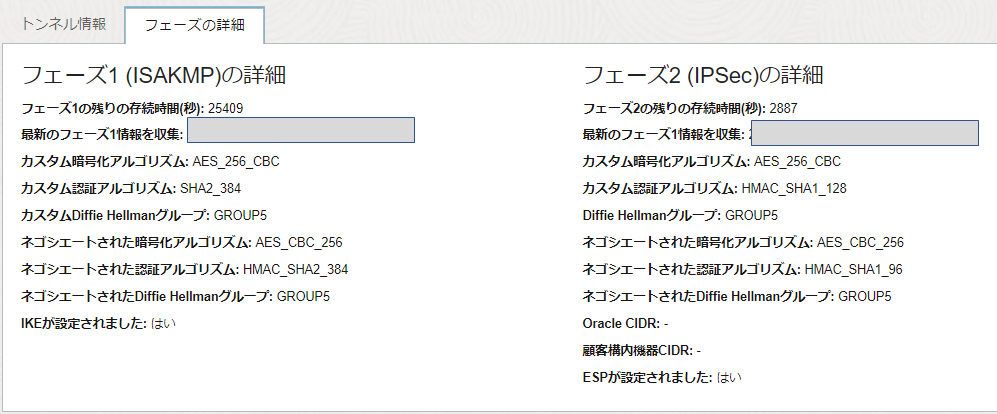

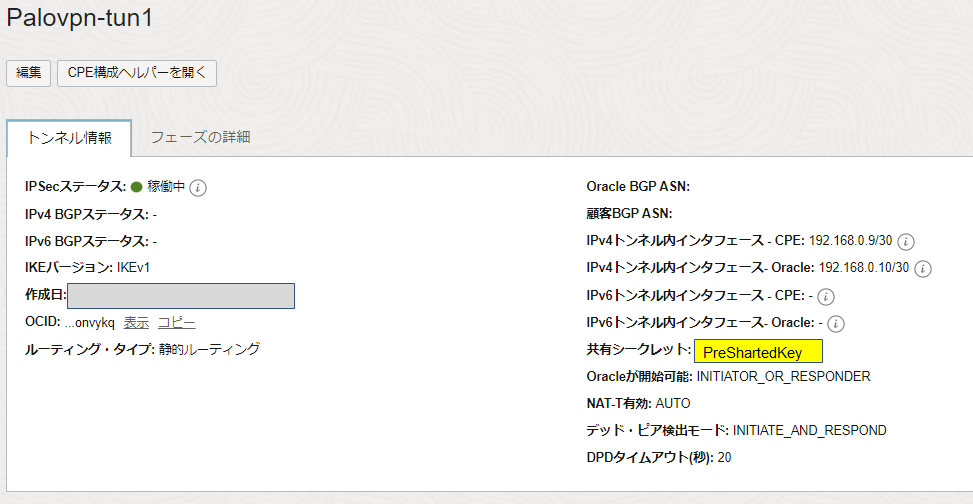

OCIメニューからネットワーキング>>顧客接続性>>サイト間VPNを選択します。
作成については以下のサイトをご参照ください。
サイト間VPNの設定
https://docs.oracle.com/ja-jp/iaas/Content/Network/Tasks/settingupIPsec.htm
CPE構成 Palo Alto
https://docs.oracle.com/ja-jp/iaas/Content/Network/Reference/paloaltoCPE.htm
ここでは作成済みの設定となります。
- Palo Alto
AWS MarketplaceからVM-Series Next-Generation Firewall Bundle 1を利用しました。
Software Versionは11.0.0です。
作成については以下のサイトをご参照ください。
CPE構成 Palo Alto
https://docs.oracle.com/ja-jp/iaas/Content/Network/Reference/paloaltoCPE.htm
ここでは作成済みの設定となります。
NETWORK>Interface

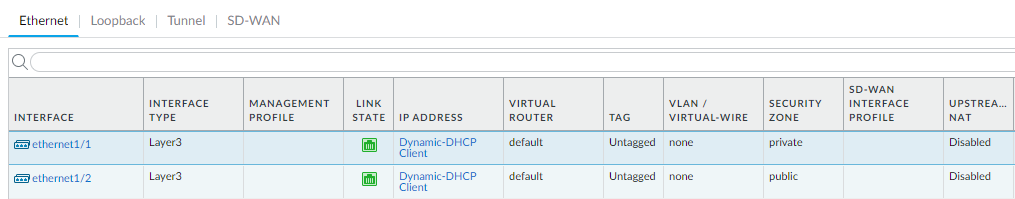

EthernetはAWS VPCの状況に応じて以下のように設定しました
ethernet1/1: Private 10.2.3.0/24
ethernet1/2: Public 10.2.4.0/24
Default route metricはethernet1/2が優先されるよう調整します
(ethernet1/1は20, ethernet1/2は10)

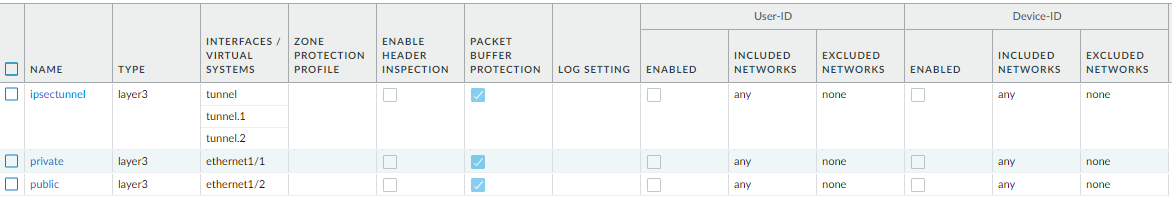

NETWORK>Zones

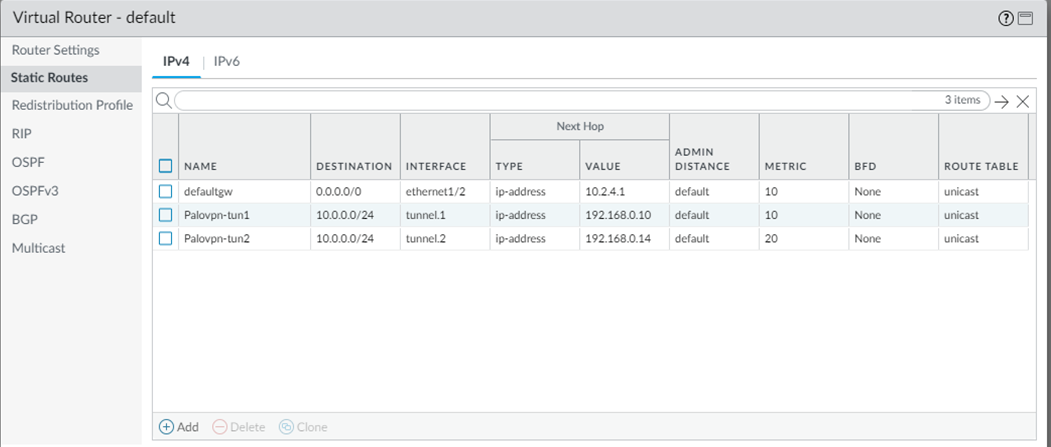

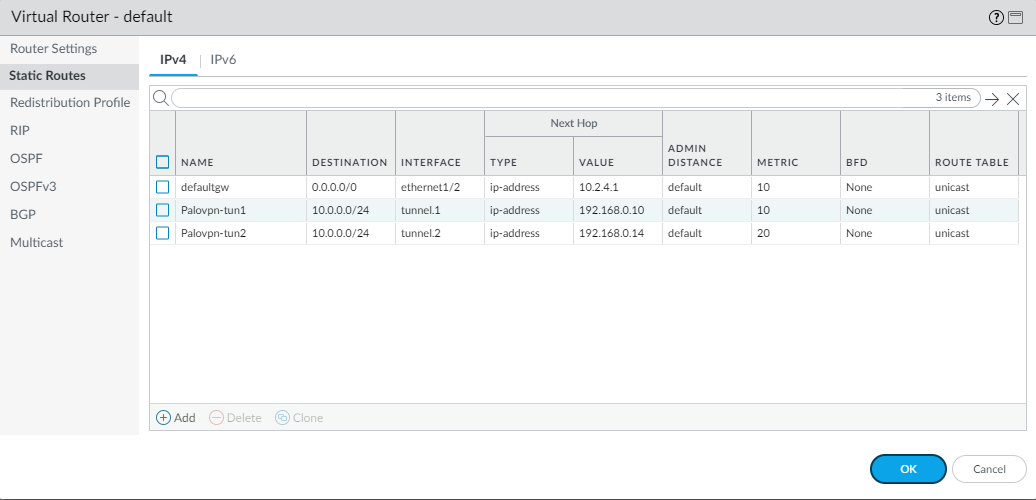

Staticrouteを以下のように設定します
NETWORK>Virtual Routers

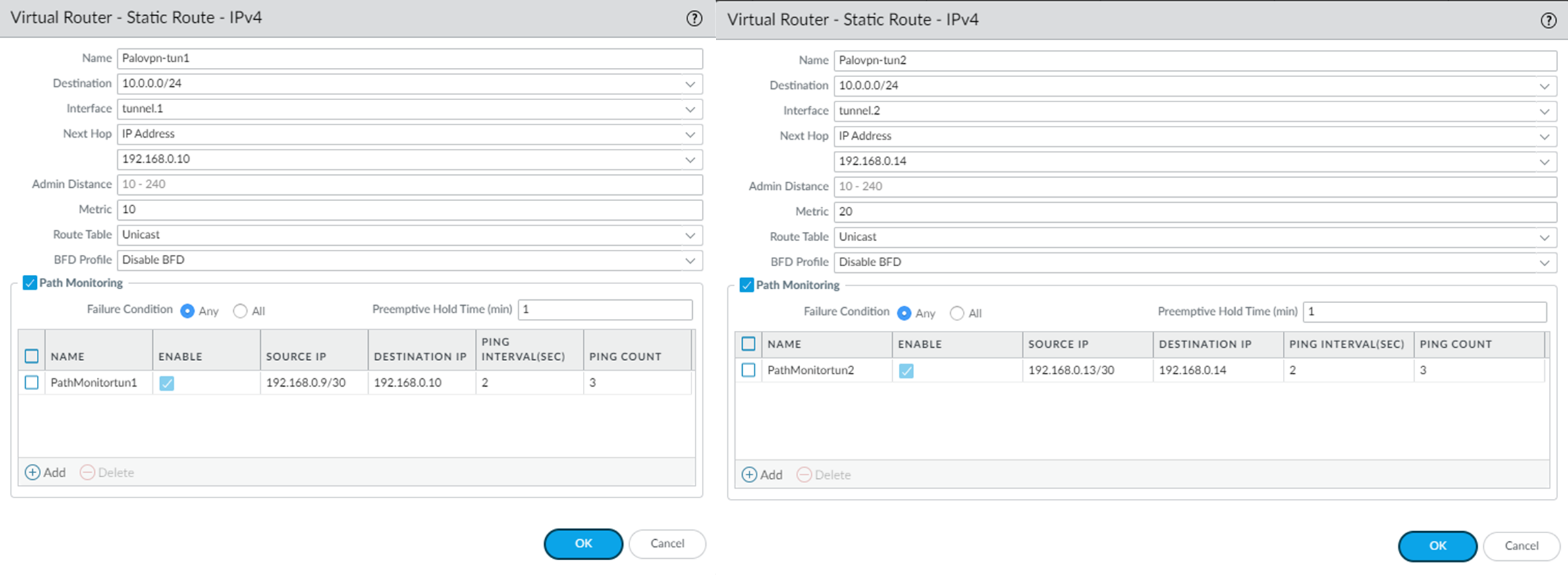

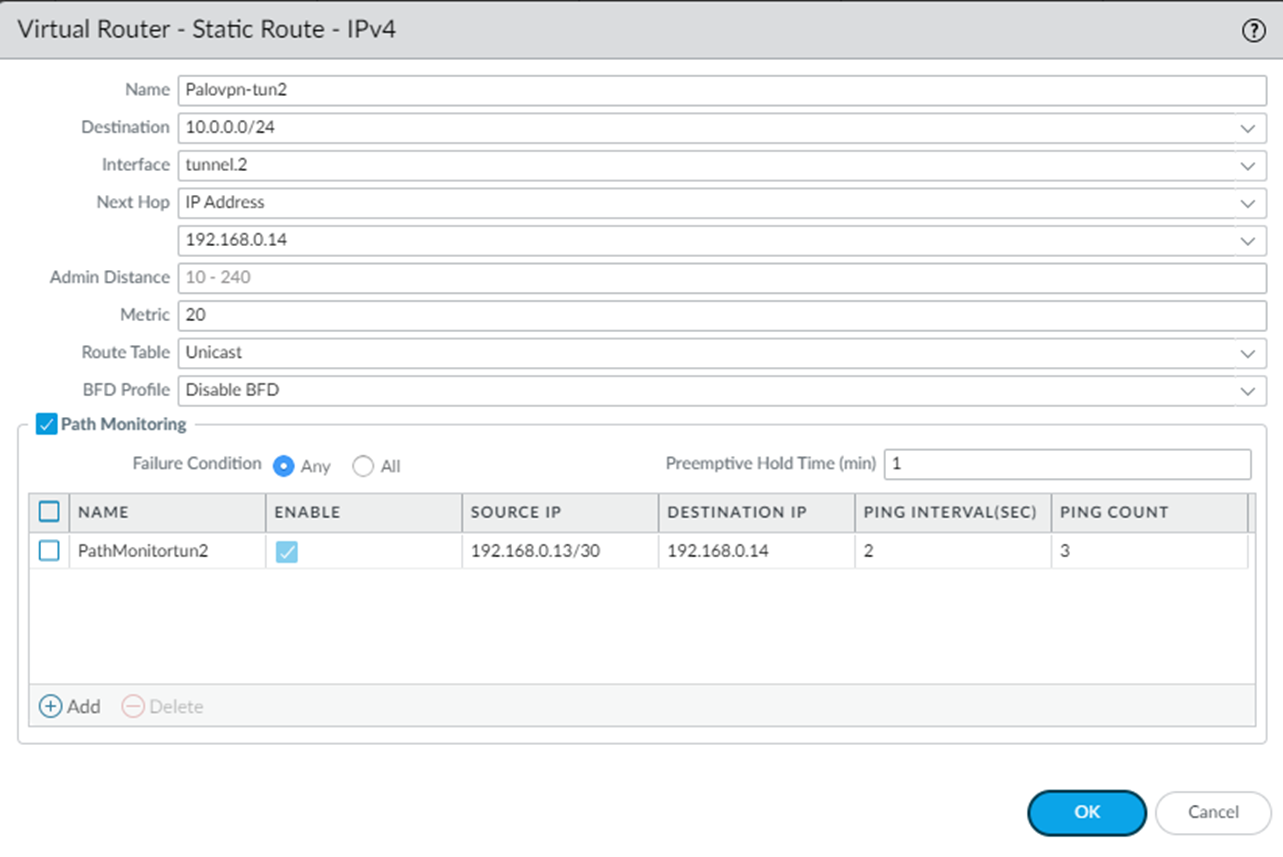

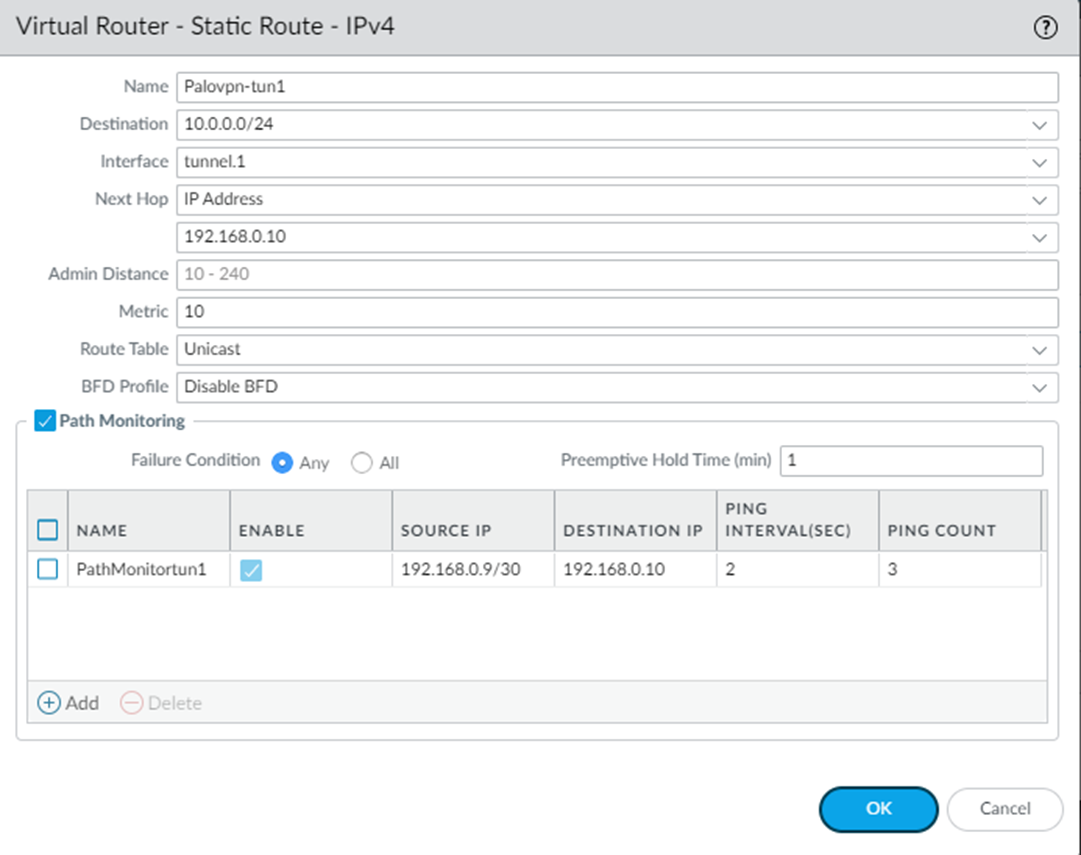

StaticrouteはVPNがDownしてもRouteが消えないためPath Monitoringを設定してVPN Down時は当該Static Routeを消すように設定します。
各種パラメータは状況に合わせて調整してください
NETWORK>IKE Crypto

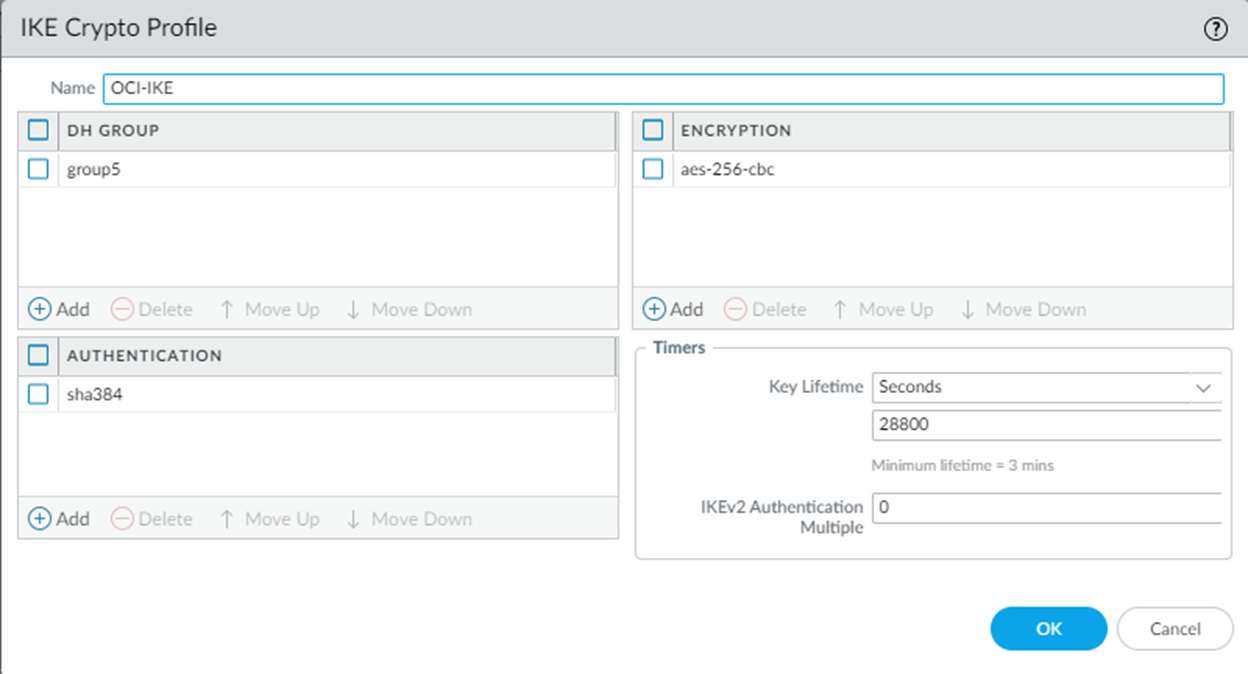

新規で以下のとおりISAKMPポリシーの設定を行います
NETWORK>IKE Gateway

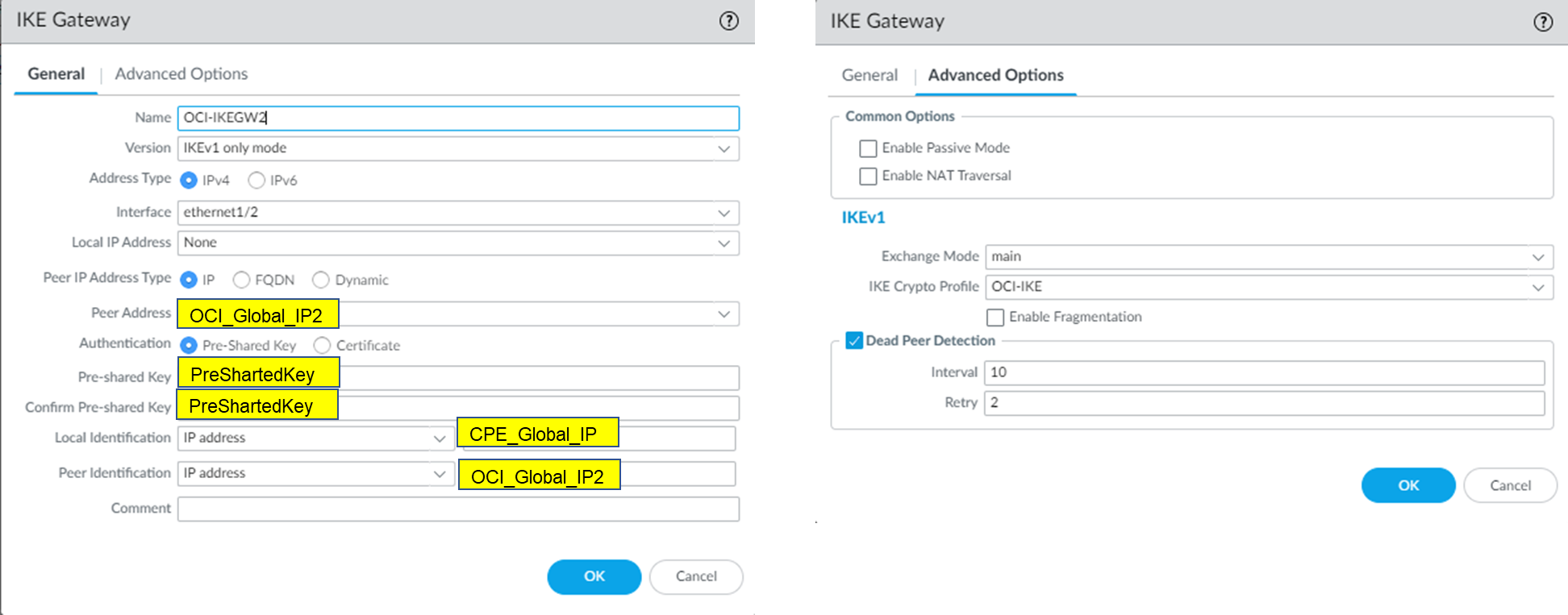

作成したISAKMPポリシーを使用してIKE Gatewayを作成します
Tunnel1
Tunnel2
NETWORK>IPSec Crypto
IPSecプロファイルを作成します
【注意】
IPSecパラメータの一部(認証アルゴリズム SHA-1)はサポート対象外のため変更が必要です
変更前
authentication: sha1
変更後
authentication: sha256
サポートされているIPSecパラメータ
paloalto Define IPSec Crypto Profiles
NETWORK>Interface
Tunnelは以下のように設定しました
NETWORK>IPSec Tunnels
Tunnel1
Tunnel2

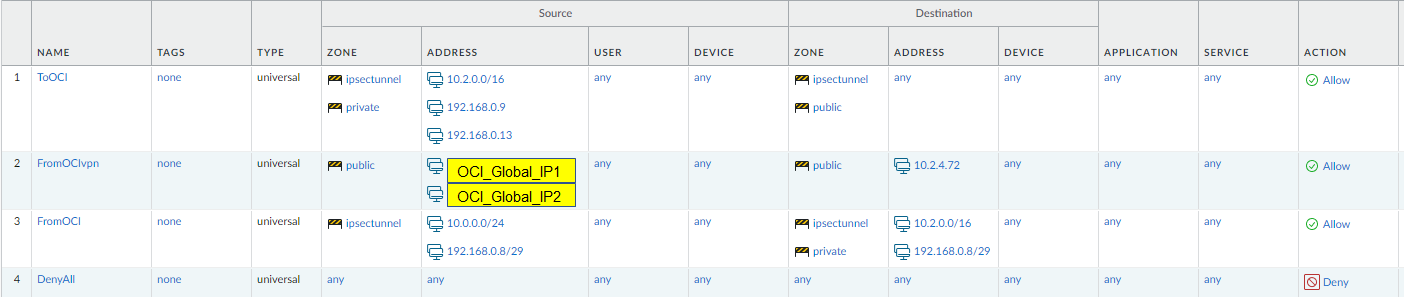

POLICIES>Security
検証のためのポリシー設定なので必ず利用状況に合わせて見直してください
Routing抜粋
10.0.0.0/24はメトリックで調整してtunnel.1が優先ルートとなっています。
ただしOCI側はtunnel1/2に対して優先ルートは設定できないので非対称ルーティングがNGの環境の場合はBGP利用の検討が必要です。
admin@PA-VM> show routing route
flags: A:active, ?:loose, C:connect, H:host, S:static, ~:internal, R:rip, O:ospf, B:bgp,
Oi:ospf intra-area, Oo:ospf inter-area, O1:ospf ext-type-1, O2:ospf ext-type-2, E:ecmp, M:multicast
VIRTUAL ROUTER: default (id 1)
==========
destination nexthop metric flags age interface next-AS
10.0.0.0/24 192.168.0.10 10 A S tunnel.1
10.0.0.0/24 192.168.0.14 20 S tunnel.2
192.168.0.8/30 192.168.0.9 0 A C tunnel.1
192.168.0.9/32 0.0.0.0 0 A H
192.168.0.12/30 192.168.0.13 0 A C tunnel.2
192.168.0.13/32 0.0.0.0 0 A H
IPSec状況抜粋
admin@PA-VM> show vpn ike-sa
IKEv1 phase-1 SAs
GwID/client IP Peer-Address Gateway Name Role Mode Algorithm
-------------- ------------ ------------ ---- ---- ---------
2 [OCI_Global_IP2] OCI-IKEGW2 Resp Main PSK/ DH5/A256/SHA384
3 [OCI_Global_IP1] OCI-IKEGW1 Resp Main PSK/ DH5/A256/SHA384
Show IKEv1 IKE SA: Total 2 gateways found. 2 ike sa found.
IKEv1 phase-2 SAs
Gateway Name TnID Tunnel GwID/IP Role Algorithm SPI(in) SPI(out) MsgID ST Xt
------------ ---- ------ ------- ---- --------- ------- -------- ----- -- --
OCI-IKEGW2 2 Palovpn-tun2 2 Resp ESP/ DH5/tunl/SHA1 A003B183 4E5E0F08 D1E6849C 9 1
OCI-IKEGW1 1 Palovpn-tun1 3 Resp ESP/ DH5/tunl/SHA1 806B7891 F04F9476 9D521EA3 9 1
Show IKEv1 phase2 SA: Total 2 gateways found. 3 ike sa found.
There is no IKEv2 SA found.
admin@PA-VM>
admin@PA-VM> show vpn ipsec-sa
GwID/client IP TnID Peer-Address Tunnel(Gateway) Algorithm SPI(in) SPI(out) life(Sec/KB) remain-time(Sec)
-------------- ---- ------------ --------------- --------- ------- -------- ------------ ----------------
3 1 [OCI_Global_IP1] Palovpn-tun1(OCI-IKEGW1) ESP/A256/SHA1 806B7891 F04F9476 3600/Unlimited 1590
2 2 [OCI_Global_IP2] Palovpn-tun2(OCI-IKEGW2) ESP/A256/SHA1 A003B183 4E5E0F08 3600/Unlimited 1676
Show IPSec SA: Total 2 tunnels found. 2 ipsec sa found.
admin@PA-VM>
- Pingテスト
AWSサーバーからOCIサーバーへのping結果
Server.
[ec2-user@ip-10-2-3-251 ~]$ ping 10.0.0.105
PING 10.0.0.105 (10.0.0.105) 56(84) bytes of data.
64 bytes from 10.0.0.105: icmp_seq=1 ttl=60 time=5.06 ms
64 bytes from 10.0.0.105: icmp_seq=2 ttl=60 time=5.05 ms
64 bytes from 10.0.0.105: icmp_seq=3 ttl=60 time=4.95 ms
64 bytes from 10.0.0.105: icmp_seq=4 ttl=60 time=4.96 ms
^C
--- 10.0.0.105 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3003ms
rtt min/avg/max/mdev = 4.950/5.009/5.066/0.088 ms
OCIサーバーからAWSサーバーへのping結果
Server.
[opc@t-vm10-0-0-105 ~]$ ping 10.2.3.251
PING 10.2.3.251 (10.2.3.251) 56(84) bytes of data.
64 bytes from 10.2.3.251: icmp_seq=1 ttl=252 time=4.80 ms
64 bytes from 10.2.3.251: icmp_seq=2 ttl=252 time=5.00 ms
64 bytes from 10.2.3.251: icmp_seq=3 ttl=252 time=5.03 ms
64 bytes from 10.2.3.251: icmp_seq=4 ttl=252 time=5.02 ms
^C
--- 10.2.3.251 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3004ms
rtt min/avg/max/mdev = 4.797/4.962/5.030/0.108 ms
IKE V2(ルートベース)
IKE V2の場合はPalo AltoにてProxy ID設定が必要です。
ルートベースでIKE V2を行う場合はProxy IDをローカル0.0.0.0/0, リモート0.0.0.0/0にすることによって実現可能とのことです
サポートされている暗号化ドメインまたはプロキシID
https://docs.oracle.com/ja-jp/iaas/Content/Network/Tasks/ipsecencryptiondomains.htm#Supported_Encryption_Domain_or_Proxy_ID
Proxy ID(セレクタ)については各ベンダ情報を確認いただいて障害テストを含め十分な検証を行ってください。
以下の例ではIKEv1で作成したVPN設定をIKEv2に変更した結果です

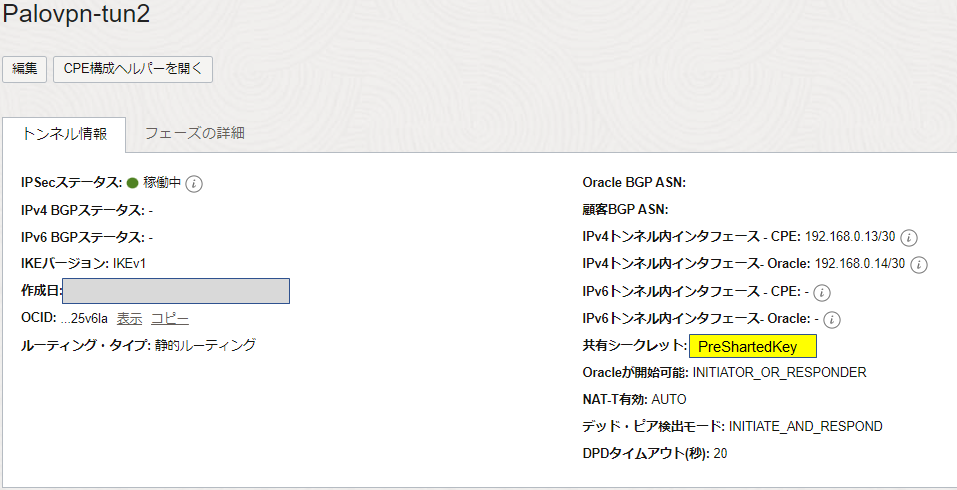

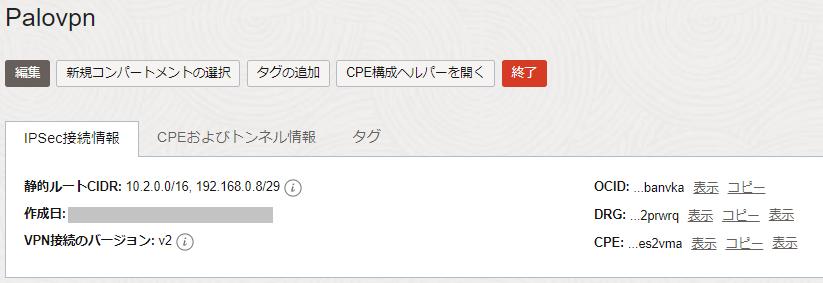

OCI側はOCIメニューからネットワーキング>>顧客接続性>>サイト間VPNで対象VPNのTunnel設定を編集しIKEバージョンをv1からv2に変更します。
Palo Alto側は以下のとおりです
NETWORK>IKE Gateway

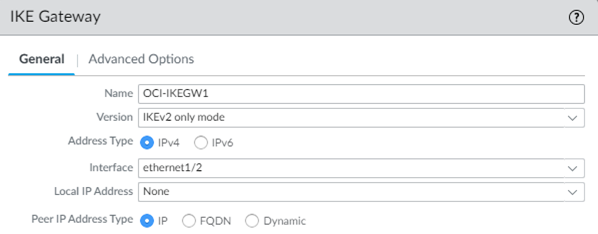

作成したIKE GatewayのバージョンをIKEv2に変更します

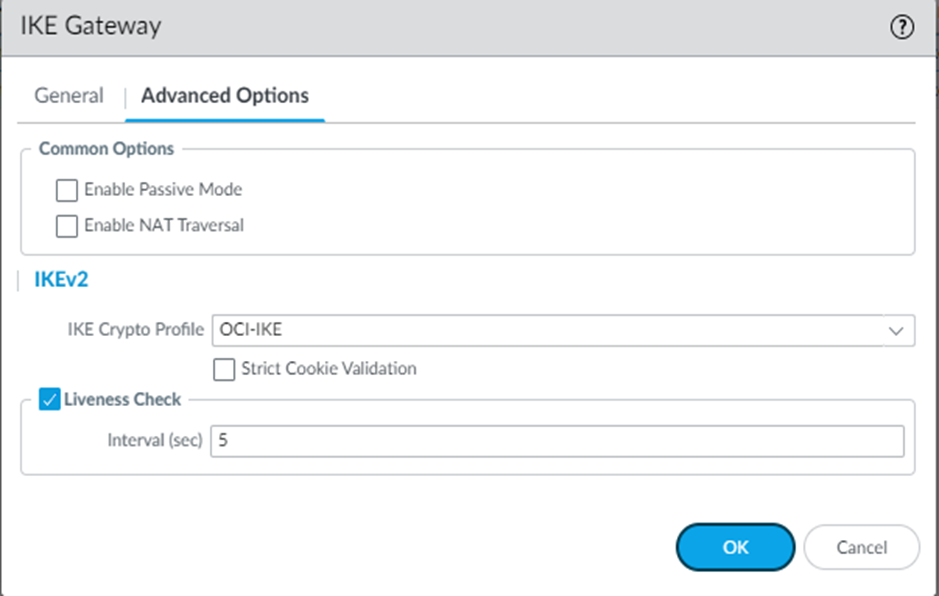

AdvancedOptionも設定します。
NETWORK>Network Profiles>Monitor
IPSec用のモニターを作成します
NETWORK>IPSec Tunnels

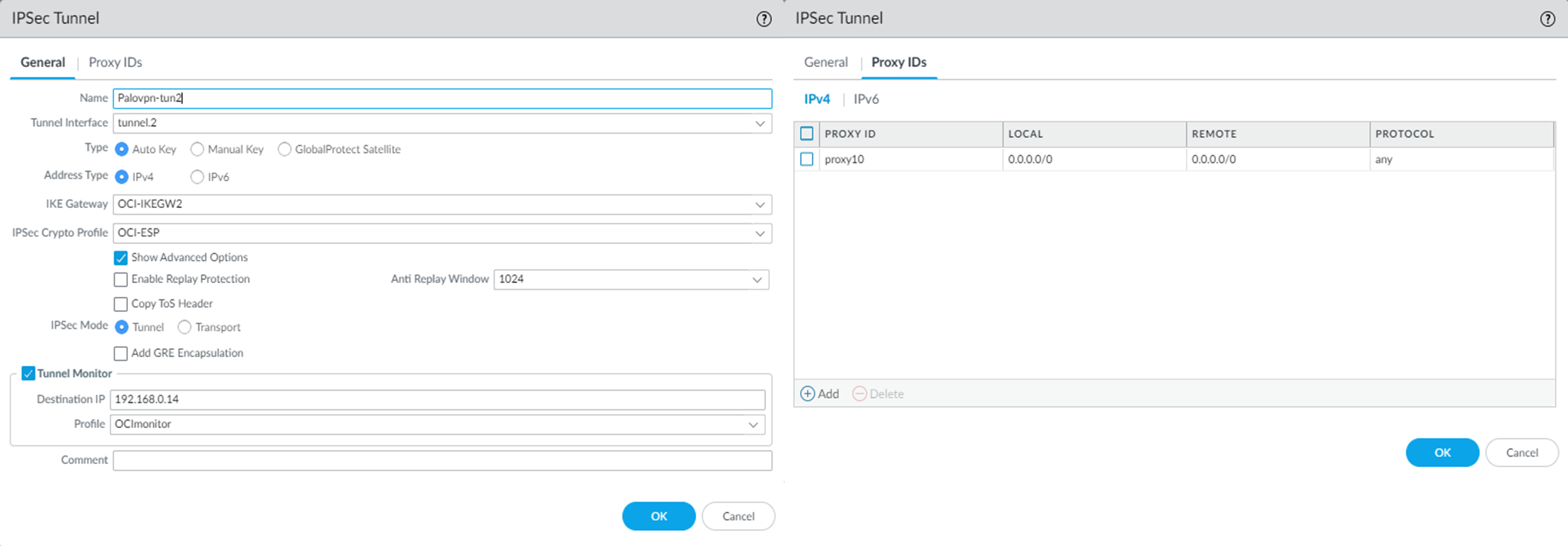

作成したTunnel設定にProxy IDを登録します。ルートベースはLocalに0.0.0.0/0 Remoteに0.0.0.0/0を設定します。
また作成したIPSecモニターをここで指定します。
Tunnel1
Tunnel2
- Pingテスト
AWSサーバーからOCIサーバーへのping結果
Server.
[ec2-user@ip-10-2-3-251 ~]$ ping 10.0.0.105
PING 10.0.0.105 (10.0.0.105) 56(84) bytes of data.
64 bytes from 10.0.0.105: icmp_seq=1 ttl=60 time=5.02 ms
64 bytes from 10.0.0.105: icmp_seq=2 ttl=60 time=5.05 ms
64 bytes from 10.0.0.105: icmp_seq=3 ttl=60 time=5.26 ms
64 bytes from 10.0.0.105: icmp_seq=4 ttl=60 time=5.08 ms
^C
--- 10.0.0.105 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3003ms
rtt min/avg/max/mdev = 5.025/5.106/5.264/0.106 ms
OCIサーバーからAWSサーバーへのping結果
Server.
[opc@t-vm10-0-0-105 ~]$ ping 10.2.3.251
PING 10.2.3.251 (10.2.3.251) 56(84) bytes of data.
64 bytes from 10.2.3.251: icmp_seq=1 ttl=252 time=4.79 ms
64 bytes from 10.2.3.251: icmp_seq=2 ttl=252 time=5.38 ms
64 bytes from 10.2.3.251: icmp_seq=3 ttl=252 time=5.65 ms
64 bytes from 10.2.3.251: icmp_seq=4 ttl=252 time=4.99 ms
^C
--- 10.2.3.251 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3005ms
rtt min/avg/max/mdev = 4.794/5.202/5.650/0.340 ms
