OCI サイト間VPNをパラメータファイルを使って作成

概要

Oracle Cloud Infrastructure（OCI）のサイト間VPNをパラメータファイルを使って作成します

何がいいの?

サイト間VPN作成のために多くのパラメータをOCIコンソールで設定する必要があります。少数であればOCIコンソールで問題ありませんが、多くのVPNを作成する場合はパラメータファイルを利用することによって、設定ミスを防いで効率的にVPNを作成可能です。

構成

以下のようなVPNを作成します。

準備

パラメータサンプル取得

パラメータサンプルをOCI CLIを使ってダウンロードします

• CPEパラメータ

[user@linux]$ oci network cpe create --generate-full-command-json-input

• VPNパラメータ

[user@linux]$ oci network ip-sec-connection create --generate-full-command-json-input

• CPE Device info
  CPE機種のIDリスト
  以下はFortigateを抜き出しています

[user@linux]$ oci network cpe-device-shape list
{
  "data": [
    :
    {
      "cpe-device-info": {
        "platform-software-version": "FortiGate 6.0.4 or later",
        "vendor": "Fortinet"
      },
      "id": "c4906b47-9d9a-4d9f-8f77-78879b789d1d"
    },
    :
  ]
}

CPEパラメータファイル作成

【】部分は個別に設定します

cpe001.json

{
  "compartmentId": "【コンパートメントOCID】",
  "cpeDeviceShapeId": "c4906b47-9d9a-4d9f-8f77-78879b789d1d",
  "definedTags": {},
  "displayName": "【CPE名】",
  "freeformTags": {},
  "ipAddress": "【CPE_Global_IP】",
  "isPrivate": false
}

VPNパラメータファイル作成

【】部分は個別に設定します

vpn001.json

{
  "compartmentId": "【コンパートメントOCID】",
  "cpeLocalIdentifier": "【CPE IKE識別子】",
  "cpeLocalIdentifierType": "IP_ADDRESS",
  "definedTags": {},
  "displayName": "【VPN名】",
  "drgId": "【DRG OCID】",
  "freeformTags": {},
  "maxWaitSeconds": 0,
  "staticRoutes": [],
  "tunnelConfiguration": [
    {
      "associatedVirtualCircuits": [],
      "bgpSessionConfig": {
        "customerBgpAsn": "64512",
        "customerInterfaceIp": "192.168.0.9/30",
        "customerInterfaceIpv6": null,
        "oracleInterfaceIp": "192.168.0.10/30",
        "oracleInterfaceIpv6": null
      },
      "displayName": "【トンネル1名】",
      "dpdConfig": {
        "dpdMode": "INITIATE_AND_RESPOND",
        "dpdTimeoutInSec": 20
      },
      "drgRouteTableId": null,
      "encryptionDomainConfig": {},
      "ikeVersion": "V2",
      "natTranslationEnabled": "AUTO",
      "oracleInitiation": "RESPONDER_ONLY",
      "oracleTunnelIp": null,
      "phaseOneConfig": {
        "authenticationAlgorithm": "SHA2_384",
        "diffieHelmanGroup": "GROUP20",
        "encryptionAlgorithm": "AES_256_CBC",
        "isCustomPhaseOneConfig": true,
        "lifetimeInSeconds": 28800
      },
      "phaseTwoConfig": {
        "authenticationAlgorithm": null,
        "encryptionAlgorithm": "AES_256_GCM",
        "isCustomPhaseTwoConfig": true,
        "isPfsEnabled": true,
        "lifetimeInSeconds": 3600,
        "pfsDhGroup": "GROUP5"
      },
      "routing": "BGP",
      "sharedSecret": "【PreSharedKey】"
    },
    {
      "associatedVirtualCircuits": [],
      "bgpSessionConfig": {
        "customerBgpAsn": "64512",
        "customerInterfaceIp": "192.168.0.13/30",
        "customerInterfaceIpv6": null,
        "oracleInterfaceIp": "192.168.0.14/30",
        "oracleInterfaceIpv6": null
      },
      "displayName": "【トンネル2名】",
      "dpdConfig": {
        "dpdMode": "INITIATE_AND_RESPOND",
        "dpdTimeoutInSec": 20
      },
      "drgRouteTableId": null,
      "encryptionDomainConfig": {},
      "ikeVersion": "V2",
      "natTranslationEnabled": "AUTO",
      "oracleInitiation": "RESPONDER_ONLY",
      "oracleTunnelIp": null,
      "phaseOneConfig": {
        "authenticationAlgorithm": "SHA2_384",
        "diffieHelmanGroup": "GROUP20",
        "encryptionAlgorithm": "AES_256_CBC",
        "isCustomPhaseOneConfig": true,
        "lifetimeInSeconds": 28800
      },
      "phaseTwoConfig": {
        "authenticationAlgorithm": null,
        "encryptionAlgorithm": "AES_256_GCM",
        "isCustomPhaseTwoConfig": true,
        "isPfsEnabled": true,
        "lifetimeInSeconds": 3600,
        "pfsDhGroup": "GROUP5"
      },
      "routing": "BGP",
      "sharedSecret": "【PreSharedKey】"
    }
  ],
  "waitForState": [],
  "waitIntervalSeconds": 0
}

Shell作成

OCI CLIコマンドを使用してCPE作成、VPN作成を行います

S2svpnCreate.sh

oci network cpe create --from-json file://cpe001.json > cpecreateout.json
CPEID=`cat cpecreateout.json | jq -r '.data.id'`
if [ -z "$CPEID" ]; then
  echo "No CPE created"
  exit 0
fi
echo CPE OCID = $CPEID

sleep 5s

oci network ip-sec-connection create --cpe-id $CPEID --from-json file://vpn001.json > vpncreateout.json
VPNID=`cat vpncreateout.json | jq -r '.data.id'`
echo VPN OCID = $VPNID

VPN作成

Shell実行

作成したShellを実行します
成功するとCPE OCIDとVPN OCIDを表示します

[user@linux]$ /bin/bash S2svpnCreate.sh
CPE OCID = 【CPE OCID】
VPN OCID = 【VPN OCID】

作成確認

作成完了まで1～2分程度かかるためステータスがAVAILABLEになるまで確認コマンドを実行します

[user@linux]$ oci network ip-sec-tunnel list --ipsc-id 【VPN OCID】 --all | jq '.data[] | [."display-name",."lifecycle-state",."vpn-ip"]' | jq -c
["Home-Rtr-VPN-tun2","PROVISIONING","【OCI_Global_IP2】"]
["Home-Rtr-VPN-tun1","PROVISIONING","【OCI_Global_IP1】"]
[user@linux]$

[user@linux]$ oci network ip-sec-tunnel list --ipsc-id 【VPN OCID】 --all | jq '.data[] | [."display-name",."lifecycle-state",."vpn-ip"]' | jq -c
["Home-Rtr-VPN-tun2","AVAILABLE","【OCI_Global_IP2】"]
["Home-Rtr-VPN-tun1","AVAILABLE","【OCI_Global_IP1】"]
[user@linux]$

VPNステータス確認

Fortigate側も設定して接続確立することを確認します

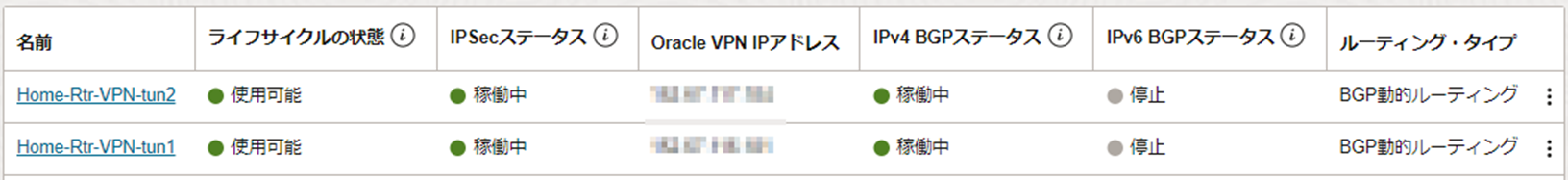

• OCI側
  IP Secステータスが稼働中となっています

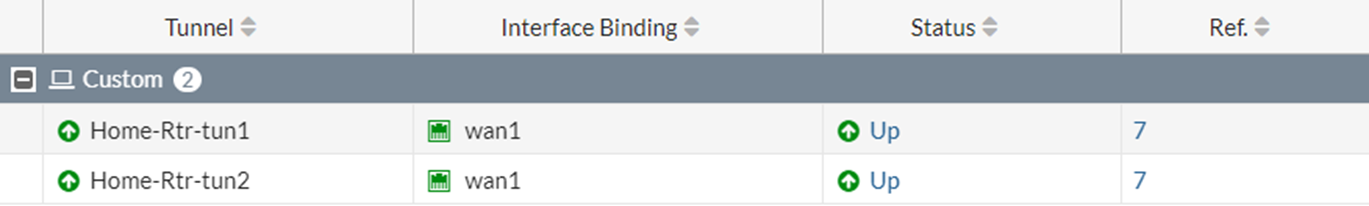

• Fortigate側
  StatusがUpしています
