CM4-IO-BASE-CでM.2 NVMe SSDを使う

1. はじめに

Waveshareが出しているCM4用のIOボード「CM4-IO-BASE-C」にはM.2のコネクタがある。そこにNVMe SSDを接続して使用できるか確認する。
※このボードはSATAには対応していない。最初に間違えて購入してしていまい無駄ができた。

2. 機材

• CM4
• CM4-IO-BASE-C
• M.2 NVMe SSD（サイズは2230）
• OSはbullseye 64bit

3. SSDの接続

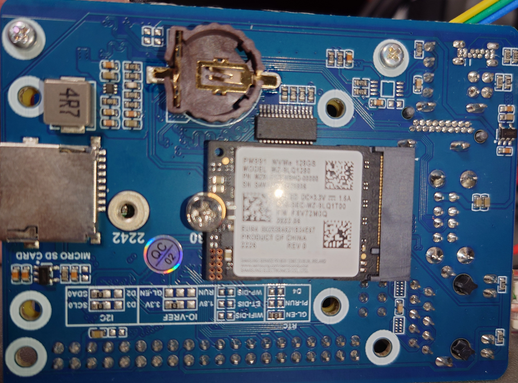

コネクタには切り欠きがあるので、おそらく間違えて接続することはない。CM4-IO-BASE-Cは2230と2242に対応している。それ以外だと長さオーバーとなって安定して固定できない。

4. 使用できるようにする

まずは、電源をいれて状態を確認する。dmesgで追加されたのか判断つかなかった。lsblkだとeMMCとは異なる容量のデバイスが見えた

$ lsblk
NAME         MAJ:MIN RM   SIZE RO TYPE MOUNTPOINT
mmcblk0      179:0    0  29.1G  0 disk
～略～
nvme0n1      259:0    0 119.2G  0 disk

フォーマットしてみる

$ sudo mkfs.ext4 /dev/nvme0n1
mke2fs 1.46.2 (28-Feb-2021)
～略～
Writing superblocks and filesystem accounting information: done

マウントして確かめる

sudo mkdir -p /mnt/testdisk
sudo mount /dev/nvme0n1 /mnt/testdisk

マウント状態の確認

$ df -h
Filesystem      Size  Used Avail Use% Mounted on
～略～
/dev/nvme0n1    117G   24K  111G   1% /mnt/testdisk

マウントポイントの書き込み権限は初期状態でrootのみだったので、必要に応じて変更が必要。

4.1. 永続的にマウントする

UUIDを取得する

$ sudo blkid /dev/nvme0n1
/dev/nvme0n1: UUID="xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx" BLOCK_SIZE="4096" TYPE="ext4"

/etc/fstabを編集してマウント情報を追加する

UUID=xxxxxxxx-xxxx-xxxx-xxxx-xxxxxxxxxxxx /mnt/recdisk ext4 defaults 0 0

以上
