IBM Cloud: 複数インターフェースを持つVSIのeth0以外となぜ通信できないのか？（非対称ルーティングによる解決）

1. はじめに

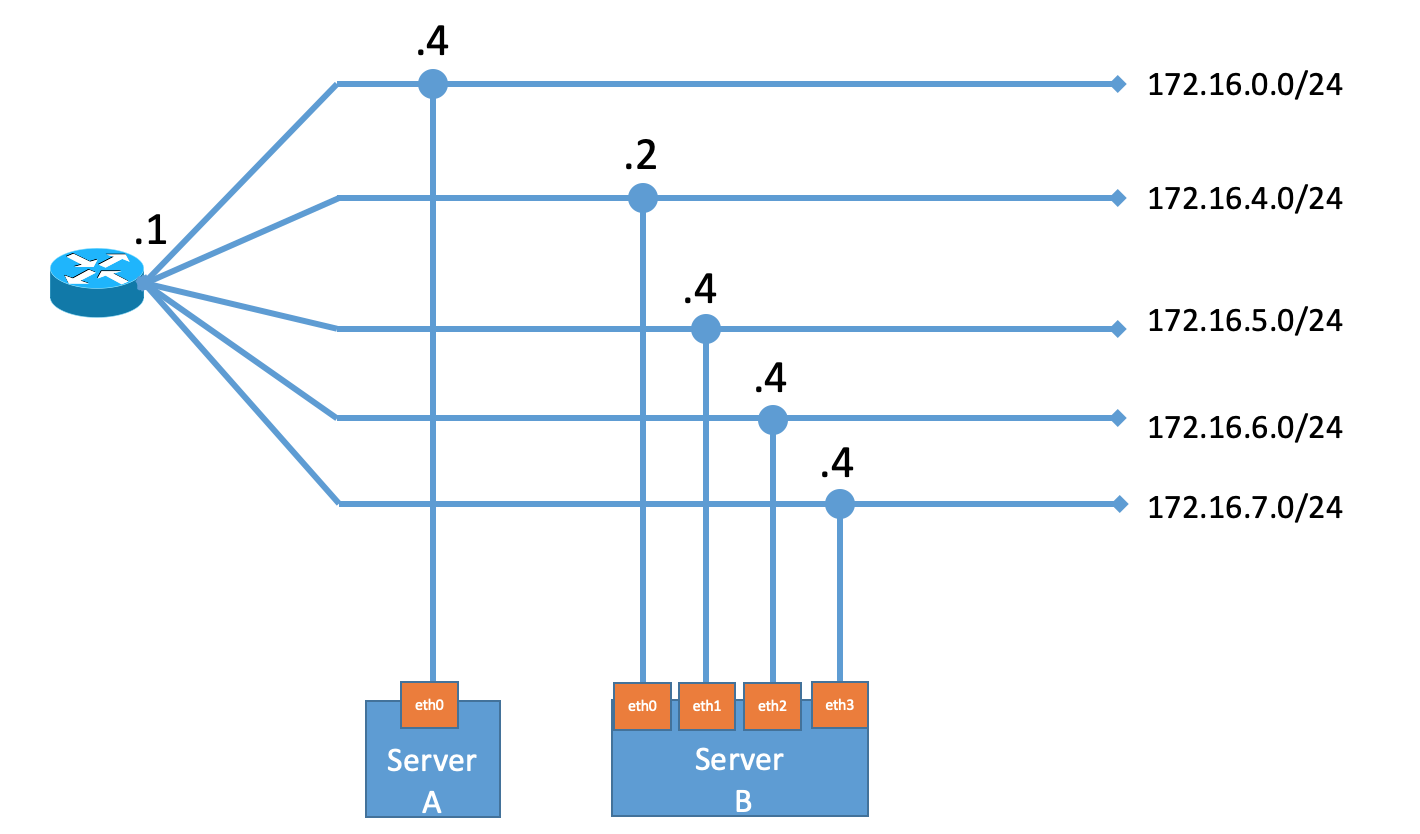

IBM Cloud: 複数インターフェースを持つVSIのeth0以外となぜ通信できないのか？の解決案1である、非対称ルーティングでの構成例の紹介です。
この場合、Server-Bのeth1から受信したパケットはeth0を通って送信することになります。

2. カーネルパラメーターの設定変更

2.1 rp_filterの設定変更

ここで引用したrp_filterの説明としては、The max value from conf/{all,interface}/rp_filter is used when doing source validation on the {interface}.と書かれているので、最小の影響範囲に抑えるためには、受け入れ口となるeth1/eth2/eth3でStrict modeからLoose modeに変換します。
なお、今回は一時的な検証のために、Linuxでの設定例は非永続化構成としています。

[root@server-b ~]# echo 2 > /proc/sys/net/ipv4/conf/eth1/rp_filter
[root@server-b ~]# echo 2 > /proc/sys/net/ipv4/conf/eth2/rp_filter
[root@server-b ~]# echo 2 > /proc/sys/net/ipv4/conf/eth3/rp_filter

2.2 rp_filterの設定変更後のテスト

[root@server-a ~]# ping 172.16.5.4
PING 172.16.5.4 (172.16.5.4) 56(84) bytes of data.
（出力なし）

[root@server-b ~]# tcpdump -i eth1 icmp -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth1, link-type EN10MB (Ethernet), capture size 262144 bytes
02:51:57.446324 IP 172.16.0.4 > 172.16.5.4: ICMP echo request, id 15160, seq 1, length 64
02:51:58.446066 IP 172.16.0.4 > 172.16.5.4: ICMP echo request, id 15160, seq 2, length 64
02:51:59.446042 IP 172.16.0.4 > 172.16.5.4: ICMP echo request, id 15160, seq 3, length 64

[root@server-b ~]# tcpdump -i eth0 icmp -nn
tcpdump: verbose output suppressed, use -v or -vv for full protocol decode
listening on eth0, link-type EN10MB (Ethernet), capture size 262144 bytes
02:51:57.446366 IP 172.16.5.4 > 172.16.0.4: ICMP echo reply, id 15160, seq 1, length 64
02:51:58.446100 IP 172.16.5.4 > 172.16.0.4: ICMP echo reply, id 15160, seq 2, length 64
02:51:59.446073 IP 172.16.5.4 > 172.16.0.4: ICMP echo reply, id 15160, seq 3, length 64

Linuxとしては応答を返すようになりましたが、それでもpingには失敗してます。よって、VPC側の構成で問題があることがわかります。

3. IP Spoofingの設定

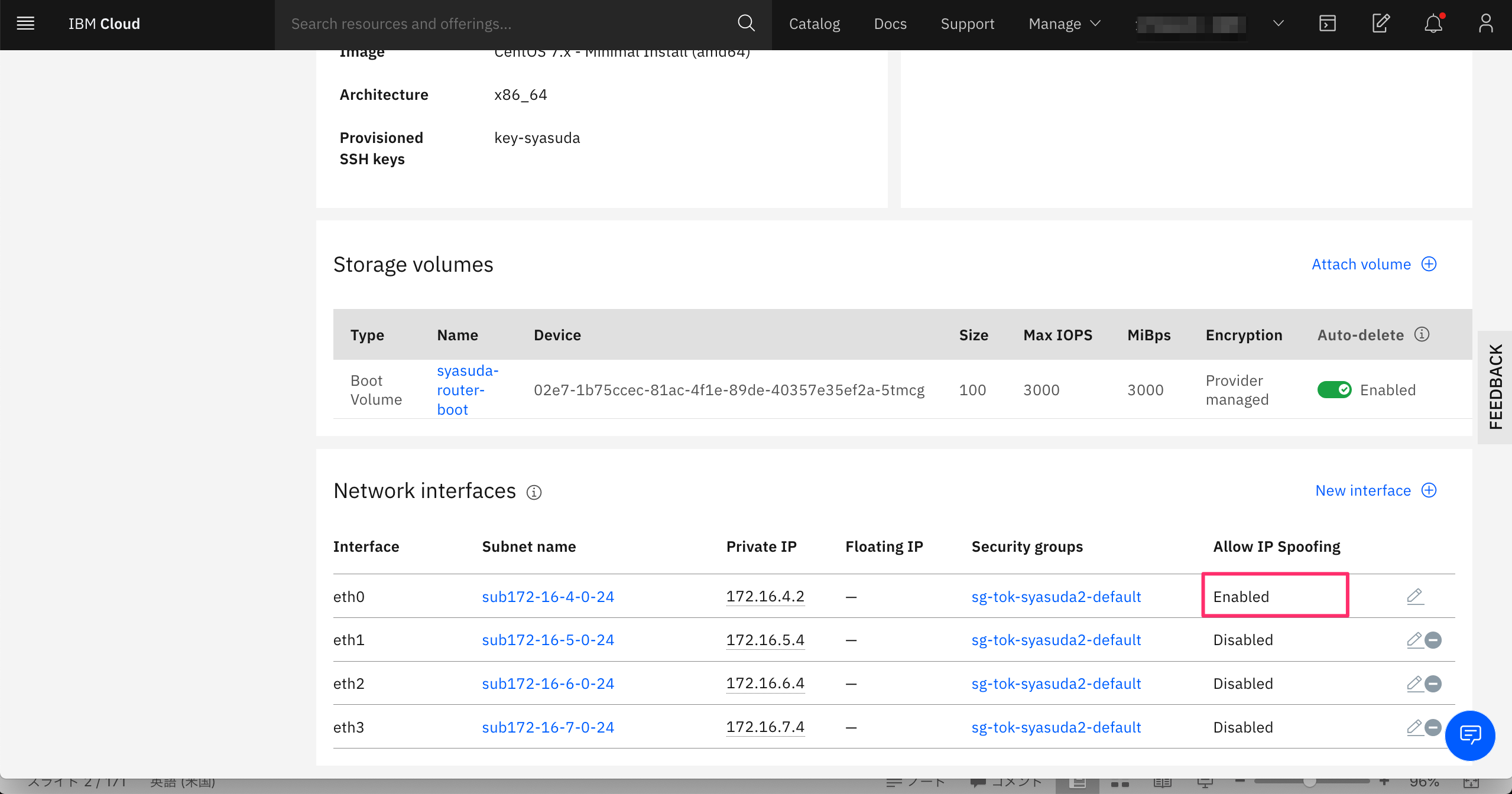

3-1. eth0のIP Spoofingを有効化

Server-A(172.16.0.4)からServer-B(172.16.5.4)への応答は、もちろん

Source IPが172.16.5.4
Destination IPが172.16.0.4

であるべきです。この場合、eth0に紐づいている172.16.4.2以外のIPアドレスである172.16.5.4をsource IPとしたパケットがeth0から返信されようとしているため、IP Spoofingをブロックした環境では動かせません。よって、eth0のIP Spoofingを有効化します。

ここに解説しているとおり、IP Spoofing Operatorロールが有効化されている必要があるので注意してください。

3-2. IP Spoofing有効化後のテスト

やっとpingが通るようになりました！

[root@server-a ~]# ping -c 3 172.16.5.4
PING 172.16.5.4 (172.16.5.4) 56(84) bytes of data.
64 bytes from 172.16.5.4: icmp_seq=1 ttl=64 time=6.30 ms
64 bytes from 172.16.5.4: icmp_seq=2 ttl=64 time=0.400 ms
64 bytes from 172.16.5.4: icmp_seq=3 ttl=64 time=0.531 ms

--- 172.16.5.4 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2001ms
rtt min/avg/max/mdev = 0.400/2.410/6.301/2.751 ms

[root@server-a ~]# ping -c 3 172.16.6.4
PING 172.16.6.4 (172.16.6.4) 56(84) bytes of data.
64 bytes from 172.16.6.4: icmp_seq=1 ttl=64 time=0.539 ms
64 bytes from 172.16.6.4: icmp_seq=2 ttl=64 time=0.408 ms
64 bytes from 172.16.6.4: icmp_seq=3 ttl=64 time=0.467 ms

--- 172.16.6.4 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 1999ms
rtt min/avg/max/mdev = 0.408/0.471/0.539/0.056 ms

[root@server-a ~]# ping -c 3 172.16.7.4
PING 172.16.7.4 (172.16.7.4) 56(84) bytes of data.
64 bytes from 172.16.7.4: icmp_seq=1 ttl=64 time=0.485 ms
64 bytes from 172.16.7.4: icmp_seq=2 ttl=64 time=0.510 ms
64 bytes from 172.16.7.4: icmp_seq=3 ttl=64 time=0.458 ms

--- 172.16.7.4 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2000ms
rtt min/avg/max/mdev = 0.458/0.484/0.510/0.027 ms
