1. はじめに
RFC1918(10.0.0.0/8, 172.16.0.0/12, 192.168.0.0/16)のレンジ衝突を避けるために、どうしてもCGNアドレス（100.64.0.0/10: RFC6598）を使いたいという場合がある。
IBM Cloud docsにはRFC1918以外のIPアドレスをVPC内・外に定義している以下の構成図が記載されている。
本検証では、オンプレミス側までRFC6598のアドレスを割り振る構成を作るのは大変なので、VPC上のVSIにのみRFC6598のIPアドレスを割り振り、オンプレミス側（実際はDirect Link経由でアクセス可能なPower Systems Virtual Server上のAIX)はRFC1918に従うという前提で問題なく疎通できるかを検証してみた。。
2. 環境の構築

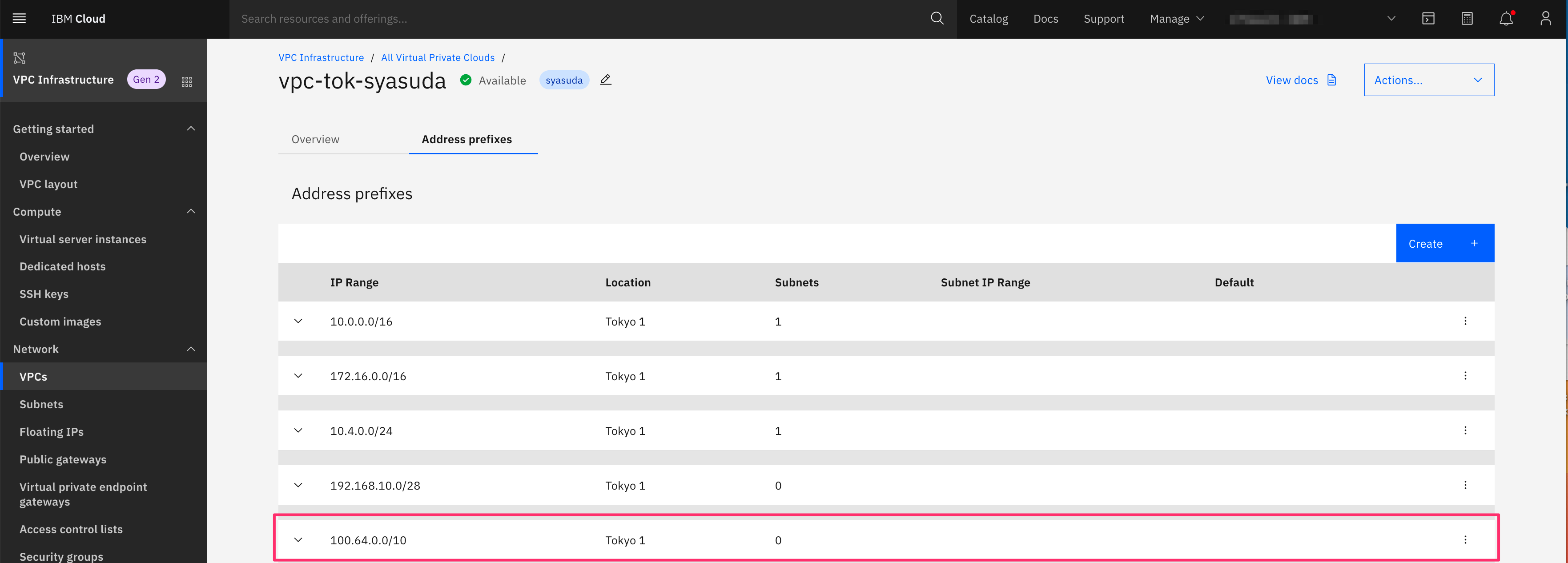

2-1. VPCにRFC6598範囲内のAddress prefixを作成する
今回は、100.64.0.0/10をTokyo1 Zoneに丸ごと割り当ててみた。
2-2. Subnetの作成
上記で作成したAddress prefixから100.64.0.0/24をSubnetとして定義する。
2-3. VSIの作成
上記で作成したSubnetを指定してVSIを作成する。
無事、100.64.0.4というIPアドレスが割り当てられてプロビジョニングされた。
3. 疎通テスト
3-1. Floating IPが割り当てられているTokyo1 Zone上のサーバーにpublic NW経由でログインして、RFC6598のIPを持つVSIにping試行 -> 成功
# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 02:00:01:02:70:58 brd ff:ff:ff:ff:ff:ff
inet 10.0.0.4/24 brd 10.0.0.255 scope global dynamic eth0
valid_lft 263sec preferred_lft 263sec
inet6 fe80::1ff:fe02:7058/64 scope link
valid_lft forever preferred_lft forever
# ping -c 3 100.64.0.4
PING 100.64.0.4 (100.64.0.4) 56(84) bytes of data.
64 bytes from 100.64.0.4: icmp_seq=1 ttl=64 time=0.326 ms
64 bytes from 100.64.0.4: icmp_seq=2 ttl=64 time=0.408 ms
64 bytes from 100.64.0.4: icmp_seq=3 ttl=64 time=0.346 ms
--- 100.64.0.4 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 1999ms
rtt min/avg/max/mdev = 0.326/0.360/0.408/0.034 ms
# ssh 100.64.0.4
[root@rfc6598-test1 ~]#
3-2. Tokyo2 Zone上のVSIにログインして、RFC6598のIPを持つVSIにping試行 -> 成功

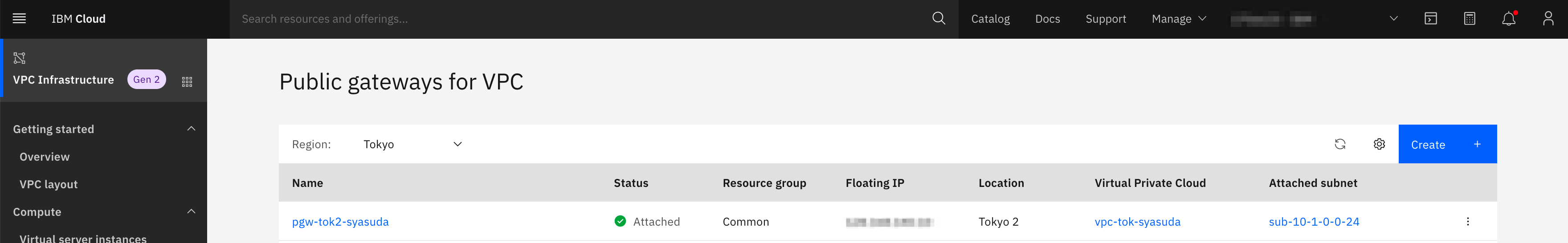

なお、このTokyo2 Zone上のVSIが利用するsubnetがpublic gatewayに関連づけられていても、無事にpingはできた。
# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 02:00:48:02:71:37 brd ff:ff:ff:ff:ff:ff
inet 10.1.0.7/24 brd 10.1.0.255 scope global dynamic eth0
valid_lft 226sec preferred_lft 226sec
inet6 fe80::48ff:fe02:7137/64 scope link
valid_lft forever preferred_lft forever
# ping -c 3 100.64.0.4
PING 100.64.0.4 (100.64.0.4) 56(84) bytes of data.
64 bytes from 100.64.0.4: icmp_seq=1 ttl=57 time=1.51 ms
64 bytes from 100.64.0.4: icmp_seq=2 ttl=57 time=1.62 ms
64 bytes from 100.64.0.4: icmp_seq=3 ttl=57 time=1.64 ms
--- 100.64.0.4 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
rtt min/avg/max/mdev = 1.515/1.595/1.644/0.065 ms
# ssh 100.64.0.4
[root@rfc6598-test1 ~]#
3-3. （オンプレミス相当の）Power Systems Virtual Server上のAIXからDirect Link経由でRFC6598のIPを持つVSIにping試行 -> 成功
今回は、Power Systems Virtual Serverからアクセスしてみた。
100.64.0.0/10へのstatic routeを構成した上でテストした。
bash-4.3# netstat -nr |grep -e Destination -e 100.64
Destination Gateway Flags Refs Use If Exp Groups
100.64/10 192.168.50.1 UGS 0 11 en1 - -
bash-4.3# ping -c 3 100.64.0.4
PING 100.64.0.4 (100.64.0.4): 56 data bytes
64 bytes from 100.64.0.4: icmp_seq=0 ttl=54 time=1 ms
64 bytes from 100.64.0.4: icmp_seq=1 ttl=54 time=1 ms
64 bytes from 100.64.0.4: icmp_seq=2 ttl=54 time=1 ms
--- 100.64.0.4 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max = 1/1/1 ms
bash-4.3# ssh 100.64.0.4
[root@rfc6598-test1 ~]#
3-4 RFC6598のIPを持つVSIからICOSへのping試行 -> 成功
Regional-Endpointsへのping
[root@rfc6598-test1 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 02:00:01:1b:a7:cb brd ff:ff:ff:ff:ff:ff
inet 100.64.0.4/24 brd 100.64.0.255 scope global noprefixroute dynamic eth0
valid_lft 286sec preferred_lft 286sec
[root@rfc6598-test1 ~]# ping -c 3 s3.direct.jp-tok.cloud-object-storage.appdomain.cloud
PING s3.direct.jp-tok.cloud-object-storage.appdomain.cloud (161.26.0.22) 56(84) bytes of data.
64 bytes from 16.00.1aa1.ip4.static.sl-reverse.com (161.26.0.22): icmp_seq=1 ttl=249 time=1.13 ms
64 bytes from 16.00.1aa1.ip4.static.sl-reverse.com (161.26.0.22): icmp_seq=2 ttl=249 time=1.11 ms
64 bytes from 16.00.1aa1.ip4.static.sl-reverse.com (161.26.0.22): icmp_seq=3 ttl=249 time=1.11 ms
--- s3.direct.jp-tok.cloud-object-storage.appdomain.cloud ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2003ms
rtt min/avg/max/mdev = 1.117/1.122/1.132/0.028 ms
Cross-region-Endpointsへのping
[root@rfc6598-test1 ~]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
link/ether 02:00:01:1b:a7:cb brd ff:ff:ff:ff:ff:ff
inet 100.64.0.4/24 brd 100.64.0.255 scope global noprefixroute dynamic eth0
valid_lft 286sec preferred_lft 286sec
[root@rfc6598-test1 ~]# ping -c 3 s3.direct.tok.ap.cloud-object-storage.appdomain.cloud
PING s3.direct.tok.ap.cloud-object-storage.appdomain.cloud (161.26.85.10) 56(84) bytes of data.
64 bytes from a.55.1aa1.ip4.static.sl-reverse.com (161.26.85.10): icmp_seq=1 ttl=253 time=0.288 ms
64 bytes from a.55.1aa1.ip4.static.sl-reverse.com (161.26.85.10): icmp_seq=2 ttl=253 time=0.339 ms
64 bytes from a.55.1aa1.ip4.static.sl-reverse.com (161.26.85.10): icmp_seq=3 ttl=253 time=0.431 ms
--- s3.direct.tok.ap.cloud-object-storage.appdomain.cloud ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2001ms
rtt min/avg/max/mdev = 0.288/0.352/0.431/0.063 ms
