はじめに
USD(Universal Scene Description)Viewerを触ることがあったので、色々まとめたいと思います。
会社でUSD Viewerを導入するにあたって、まずは手始めにスタンドアローンでプレビューするのに使ったり。または、モジュールとして組み込みで使える様になどを行っていました。
最初は訳わかんなった（ビルド）ですけど、僕みたいなエンジニアではない人や、USDこれから触ろうとしている人に向けて記録として残しておきます。
ゴールとしては、ビルドしたものをカスタムしてViewerをコントロールするところまでとします。
とりあえず、サンプルのデータ見てみたいという方は、以下レポをご覧ください。
https://github.com/testkun08080/custom-embed-usdviewer

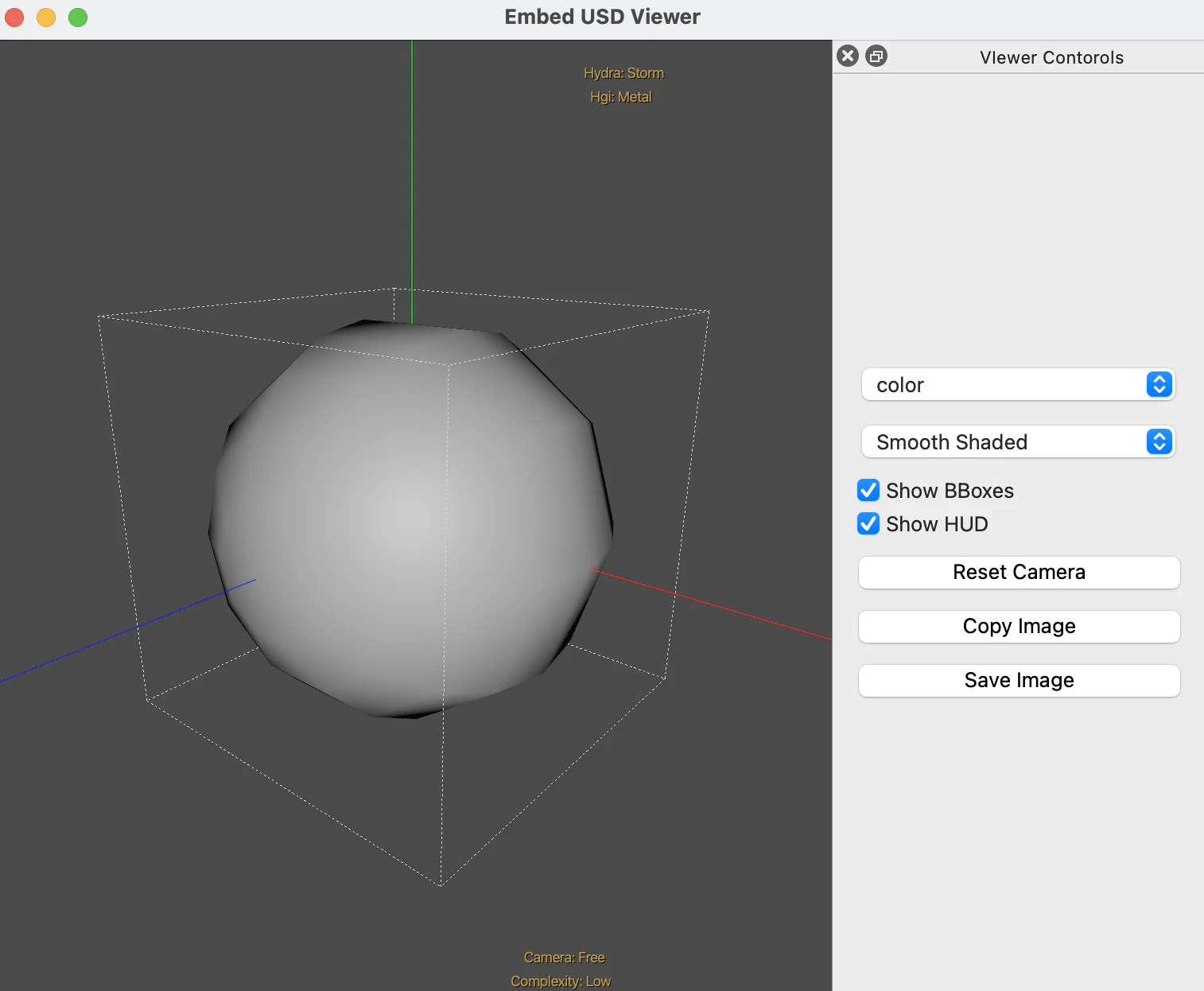

作成される最終イメージ
この記事の流れ
- Universal Scene Description (USD) とは？
- ローカルでビルドする(python)
- USD viewer単独で起動する
- USD Viewerをカスタムしてみる
Universal Scene Description (USD) とは？
ざっくり言えば、、、複雑になった3Dアセットのやり取りを、USDが中間に入って円滑にしよう!
という解釈でいいと思います。以下「USDとは」を公式から翻訳したもの。
映画やゲームなどのコンピューターグラフィックスを制作するパイプラインでは、大量の3Dデータ（シーン記述）を生成、保存、送信する必要があります。これらのデータは、モデリング、シェーディング、アニメーション、ライティング、エフェクト、レンダリングなど、各アプリケーションの特定のニーズに応じてカスタマイズされており、他のアプリケーションでは読み込みや編集ができないことが一般的です。
Universal Scene Description (USD) は、この課題を解決するために初めて公開されたソフトウェアであり、複数の要素で構成された3Dシーンを効率的かつスケーラブルに共有し、拡張するための強力なツールです。
USDはモデルやアニメーションなどの要素資産を交換するだけでなく、それらを仮想セット、シーン、ショット、ワールドにまとめ、各アプリケーション間で送信し、破壊的でない方法で編集することも可能です。さらに、単一のAPIとシーングラフを使用して、3Dジオメトリ、シェーディング、ライティング、物理シミュレーションなど、さまざまなグラフィック関連ドメインを迅速にプレビューしたり編集したりするための豊富なツールセットを提供します。
特に、USDのコアであるシーングラフとコンポジションエンジンは、特定のドメインに依存しない設計となっており、他のデータドメインを持続可能な形で拡張することも可能です。
USDはオープンソースプロジェクトであり、TOSTライセンスのもとで提供されています。1
開発環境
- macOS Sequoia 15.5
- VsCode
- zsh 5.9 (arm64-apple-darwin24.0)
ローカルでビルドしてみる
-
まずはローカルへクローンまたはサブモジュールを行います
サブモジュールを使う場合git submodule add https://github.com/PixarAnimationStudios/OpenUSD OpenUSDor
クローン
git clone https://github.com/PixarAnimationStudios/OpenUSD.git -
UVを使用してVENVの作成し、ビルド開始
よく公式のドキュメントをご覧になって、ビルドしてみてください。uv init -p 3.11 uv add PyOpenGL PySide6 numpy uv run OpenUSD/build_scripts/build_usd.py BuildUSDビルドが正しく終われば以下のようなログが見れるはずです。
Success! To use USD, please ensure that you have: The following in your PYTHONPATH environment variable: /Users/Username/path/custom-embed-usdviewer/BuildUSD/lib/python The following in your PATH environment variable: /Users/Username/path/custom-embed-usdviewer/BuildUSD/bin -
環境パスの設定
PYTHONPATHの設定
cat > .env <<EOL PYTHONPATH=./BuildUSD/lib/python EOLPATHの設定
export PATH=./BuildUSD/bin:$PATH
USD viewer単独で起動する
以下コマンドで、USDViewerが立ち上がるはずです。(初回は起動に時間がかかるはずです)
- uvでusdviewを直接起動
uv run --env-file=.env usdview OpenUSD/extras/usd/tutorials/convertingLayerFormats/Sphere.usda
Python経由で起動する場合
- pythonファイル経由で起動
-
ファイル作成
cat > open_usd_viewer.py <<EOL """This script is a simple USD viewer using the pxr.Usdviewq module.""" import sys import pxr.Usdviewq as Usdviewq if __name__ == "__main__": # Let Ctrl-C kill the app. import signal signal.signal(signal.SIGINT, signal.SIG_DFL) try: usd_path = "assets/Sphere.usda" sys.argv.append(usd_path) Usdviewq.Launcher().Run() except Usdviewq.InvalidUsdviewOption as e: print("ERROR: " + str(e), file=sys.stderr) sys.exit(1) EOL -
作成後、起動
uv run open_usd_viewer.py
-
USD Viewerをカスタムしてみる
usdviewerを埋め込んだwidgetを作成
まずは、usdviewerを埋め込んだwidgetを作成します。
コードを見ていただければわかると思いますが、from pxr.Usdviewq.stageView import StageViewが重要なところかと思います。
あとラッパー関数を作っておいて、後に記述するUI側で操作する感じです。
以下コマンドをコピーしてファイルを作成できます
embed_usd_widget.py
cat > embed_usd_widget.py <<EOL
"""A simple application to embed a USD viewer using PySide6."""
import os
import sys
from datetime import datetime
from PySide6 import QtCore, QtWidgets
from pxr import Usd, UsdUtils
from pxr.Usdviewq.stageView import StageView, RenderModes
class EmmbedUSDWidget(QtWidgets.QWidget):
"""A widget to embed USD stage viewer."""
def __init__(self, stage=None):
super(EmmbedUSDWidget, self).__init__()
self.model = StageView.DefaultDataModel()
self.stage = stage
self.view = StageView(dataModel=self.model)
layout = QtWidgets.QVBoxLayout(self)
layout.addWidget(self.view)
layout.setContentsMargins(0, 0, 0, 0)
if self.stage:
self.set_stage(self.stage)
# Reset View
self.view.updateView(resetCam=True, forceComputeBBox=True)
def image_save(self):
"""Save the current view as an image file."""
print("GetRendererAovs", self.view.GetRendererAovs())
image = self.view.grabFramebuffer()
timestamp = datetime.now().strftime("%Y-%m-%d_%H%M%S")
os.makedirs("screenshots", exist_ok=True)
filename = f"screenshots/screenshot_{timestamp}.png"
image.save(filename)
def set_stage(self, stage):
"""Set the USD stage for the viewer
Args:
stage (QGLWidget): USD stage to set in the viewer.
"""
self.model.stage = stage
def set_render_mode(self, mode):
"""Set the render mode for the viewer.
Args:
mode (str): The render mode to set.
"""
if mode in RenderModes:
self.model.viewSettings.renderMode = mode
else:
print(f"Invalid render mode: {mode}")
def reset_camera(self):
"""Resets the camera to fit the geometry in the view."""
self.view.updateView(resetCam=True, forceComputeBBox=True)
def show_hud(self, enable=True):
"""Show the HUD (Heads-Up Display) in the viewer.
Args:
enable (bool, optional): A value will handle HUD . Defaults to True.
"""
self.model.viewSettings.showHUD = enable
def show_bboxes(self, enable=True):
"""Show bounding boxes in the viewer.
Args:
enable (bool, optional): A value will handle bounding boxes. Defaults to True.
"""
self.model.viewSettings.showBBoxes = enable
def closeEvent(self, event):
"""Close envet handler to ensure proper cleanup.
Args:
event (QtGui.QCloseEvent): The close event triggered by the widget.
"""
# Ensure to close the renderer to avoid GlfPostPendingGLErrors
self.view.closeRenderer()
if __name__ == "__main__":
app = QtWidgets.QApplication([])
import signal
signal.signal(signal.SIGINT, signal.SIG_DFL)
path = "assets/Sphere.usda"
with Usd.StageCacheContext(UsdUtils.StageCache.Get()):
stage = Usd.Stage.Open(path)
window = EmmbedUSDWidget(stage)
window.setWindowTitle("USD Viewer")
window.resize(QtCore.QSize(750, 750))
window.show()
sys.exit(app.exec_())
EOL
作ったwidgetを使ってカスタムviewerを作る
カスタムといっても、ドッキング可能なwidgetから、viewerのUIをラップー関数を使って操作する簡単なwindowを作ります。
構造としては、大まかなUIファイルで作成しておいて、埋め込みwidgetを使っているだけです。
UIファイル
以下イメージのようにQTCreatorなどでファイルを作成します。
uiファイルの詳細はgit内のファイルをご確認ください。
https://github.com/testkun08080/custom-embed-usdviewer/blob/main/UI/usdViewerController.ui
以下コマンドをコピーしてUIファイルをダウンロードしできます
mkdir -p UI && curl -L -o UI/usdViewerController.ui https://raw.githubusercontent.com/testkun08080/custom-embed-usdviewer/main/UI/usdViewerController.ui
UIファイルを使って埋め込み用usdviewer widgetを操作する
以下コマンドをコピーしてファイルを作成できます
app.py
cat > app.py <<EOL
"""Module providing a USD viewer application."""
import sys
from PySide6 import QtWidgets
from PySide6.QtUiTools import QUiLoader
from PySide6.QtCore import QFile, QIODevice
from pxr import Usd, UsdUtils
from pxr.Usdviewq.stageView import RenderModes
from embed_usd_widget import EmmbedUSDWidget
def get_ui_widget(ui_file_name):
"""Loads and returns a UI widget from a UI file.
Args:
ui_file_name (str): The path to the UI file to load.
Returns:
QWidget: The loaded UI widget.
"""
ui_file = QFile(ui_file_name)
if not ui_file.open(QIODevice.ReadOnly):
print(f"Cannot open {ui_file_name}: {ui_file.errorString()}")
sys.exit(-1)
loader = QUiLoader()
ui_widget = loader.load(ui_file)
ui_file.close()
return ui_widget
class EmbedUsdViewerController:
"""Controller class for the Embed USD viewer.
Manages the loading of USD stages and the viewer widget.
"""
def __init__(self, usd_file=None):
"""Initializes the USD viewer controller.
Args:
usd_file (str): USD file
"""
self.ui = get_ui_widget("UI/usdViewerController.ui")
# Load USD Stage
with Usd.StageCacheContext(UsdUtils.StageCache.Get()):
self.stage = Usd.Stage.Open(usd_file)
# Embed USD Viewer widget
self.usd_widget = EmmbedUSDWidget(self.stage)
self.ui.main_layout.addWidget(self.usd_widget)
# Connect Save Image button event
self.ui.save_image_button.clicked.connect(self.usd_widget.image_save)
# Connect Reset Camera button event
self.ui.reset_camera_button.clicked.connect(self.usd_widget.reset_camera)
# Connect Render Mode comboBox event
self.ui.shading_mode_combobox.addItems([mode for mode in RenderModes])
self.ui.shading_mode_combobox.setCurrentText(self.usd_widget.model.viewSettings.renderMode)
self.ui.shading_mode_combobox.currentTextChanged.connect(self.usd_widget.set_render_mode)
# Connect HUB checkBox event
self.ui.show_hud_checkbox.setChecked(self.usd_widget.model.viewSettings.showHUD)
self.ui.show_hud_checkbox.clicked.connect(self.usd_widget.show_hud)
# Connect BBoxes checkBox event
self.ui.show_bbxs_checkbox.setChecked(self.usd_widget.model.viewSettings.showBBoxes)
self.ui.show_bbxs_checkbox.clicked.connect(self.usd_widget.show_bboxes)
def setup_aov_ui(self):
"""Sets up the UI for AOVs selection.
Retrieves the AOVs list and adds them to a combo box.
"""
# Retrieve and add AOVs list to combo box
aovs = self.usd_widget.view.GetRendererAovs()
if not aovs:
# Add default AOVs if the list is empty
default_aovs = ["color", "primId", "depth", "Neye"]
for aov in default_aovs:
self.ui.aovs_combobox.addItem(aov)
else:
for aov in aovs:
self.ui.aovs_combobox.addItem(aov)
# Connect AOV selection event
self.ui.aovs_combobox.currentTextChanged.connect(self.on_aov_changed)
def on_aov_changed(self, aov_name):
"""Updates the view based on the selected AOV.
Args:
aov_name (str): The name of the selected AOV.
"""
# Update view to the selected AOV
if aov_name:
self.usd_widget.view.SetRendererAov(aov_name)
self.usd_widget.view.update()
if __name__ == "__main__":
app = QtWidgets.QApplication(sys.argv)
viewer_controller = EmbedUsdViewerController("assets/Sphere.usda")
viewer_controller.ui.show()
# You might need to call this after shop up the window
viewer_controller.setup_aov_ui()
sys.exit(app.exec_())
EOL
app.pyとuiファイルの作成が終わったら、以下コマンドで起動してみてください。
uv run app.py

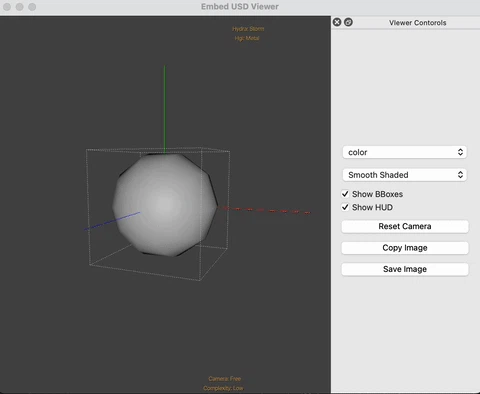

うまくいけば、以下のようなUIが起動するはずです。
まとめ、感想
最後までご覧いただきありがとうございました。
各会社、独自でゲームエンジンなどを持つところは、これを使ってプレビューツールとして外部へ渡したりなども可能かなと考えています。
(大変そうだけども)
いいね頂けると一日ハッピーです。
参考文献
-
日本語での情報はかなり少なくて、こちらのページはUSDを理解するのに非常に参考になりました。
https://fereria.github.io/reincarnation_tech/usd/what_is_usd -
スタンドアローンのusdviewerをwidgetに埋め込んで使用するのに非常に助かりました
https://gist.github.com/BigRoy/5ac50208969fdc69a722d66874faf8a2#file-usdviewport_qt-py
