Terraformで実現するNewRelic Dashboard as Code 〜マルチ環境対応の自動化実践〜

Last updated at Posted at 2024-12-14

はじめに

近年、システム運用においてオブザーバビリティ（可観測性）の重要性がますます高まっています。複雑化するシステムの状態を把握し、迅速に問題を特定・解決するためには、効果的なモニタリングツールが不可欠です。NewRelicは、このオブザーバビリティを実現する強力なプラットフォームとして広く認知されており、システム全体の状態をリアルタイムで可視化し、迅速なトラブルシューティングやパフォーマンス改善を可能にします。
しかし、NewRelicのダッシュボードを手動で作成・管理することは、特に複数環境（開発、ステージング、本番など）を扱う場合、以下のような大きな課題をもたらします：

  • 作業の非効率性: 環境ごとに同じ設定を繰り返す手間が発生
  • 設定ミスのリスク: 人為的エラーによる環境間の設定の不一致
  • 再利用性の欠如: 既存ダッシュボードの他環境への展開が困難

これらの課題を解決するために、「Dashboard as Code」というアプローチが注目されています。Terraformを活用してNewRelicのダッシュボードをコード化することで、次のようなメリットが得られます：

  • 作業の効率化: コードによる一貫した設定の複数環境への適用
  • エラー防止: 手動作業の排除による設定の再現性確保
  • 拡張性の向上: 新規環境への迅速な展開

本記事では、Terraformを使用して開発環境でダッシュボードを調整し、その設定をステージング環境へ効率的に展開する手法を詳しく解説します。この方法により、オブザーバビリティの向上と運用作業の自動化を同時に実現できます。

システム構成

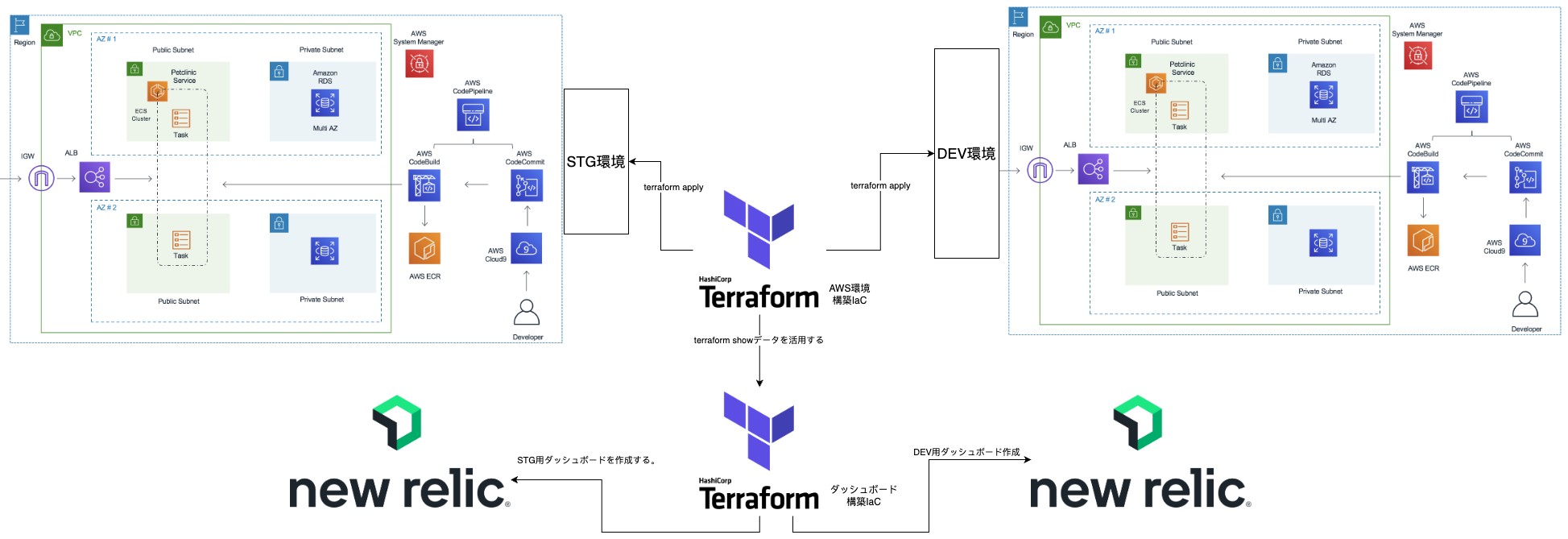

全体アーキテクチャ

以下に 全体アーキテクチャ構成図 を示します。このアーキテクチャは大きく 2つの層 に分かれています：

インフラストラクチャ層

この層では、AWS上にマルチ環境（DEV/STG） を構築します。各環境は以下の主要コンポーネントで構成されています：

  • ECSクラスタ：コンテナ化されたアプリケーションの実行環境。
  • VPCネットワーク：パブリックサブネットおよびプライベートサブネットによるネットワーク構成。
  • AWS CodePipeline：CI/CDパイプラインの自動化を実現。
  • AWS CodeBuild：アプリケーションのビルド環境。
  • Amazon CloudWatch：ログ管理および監視のための基盤。
    これらの環境は Terraform を用いてコードベースで定義され、完全に自動化された方法 で構築・管理されます。これにより、環境ごとの設定の一貫性と再現性が確保されます。

ダッシュボード層

インフラストラクチャ層で構築された基盤環境の情報を、Terraform show を活用して取得します（例：ECS、ALB、RDSのリソース情報）。その取得した情報を基に、Terraform を用いて NewRelicダッシュボード を自動生成します。
Terraformを使用することで、DEV環境で調整したダッシュボード設定を、STG環境 にそのまま展開できるため、作業の効率化と設定ミスの削減が実現されます。

マルチ環境ダッシュボード自動作成フロー

  1. ダッシュボードに必要な情報の整理
    • 取得するリソースのメトリクスやログ、監視対象の項目を整理します（例：ECSのCPU・メモリ使用率、ALBのリクエスト数、RDSの接続数など）。
  2. サンプル環境（Dev環境）でのダッシュボード作成
    • 手作業で Dev環境 のダッシュボードを作成し、必要なグラフやメトリクスを調整・整理します。
  3. Terraform Dashboardモジュールの作成
    • Dev環境で作成したダッシュボードを基に、Terraformを用いて再利用可能な Dashboardモジュール を作成します。
  4. 全環境へのダッシュボード自動展開
    • インフラストラクチャ層で構築された基盤情報（ECS、ALB、RDSなど）を Terraform show で取得し、その情報を利用して、DEV環境、STG環境 など複数環境のダッシュボードを自動生成します。

terraformディレクトリ構成

Terraformを使用したNewRelicダッシュボードの自動生成プロジェクトは、以下のような構造で組織化されています。

newrelic-dashboards/
├── environments/
│   ├── dev.tfvars        # Dev環境用の変数定義ファイル
│   ├── stg.tfvars        # STG環境用の変数定義ファイル
│
└── modules/
    ├── dashboard/        # ダッシュボードを管理するモジュール
    │   ├── main.tf       # ダッシュボードリソースの定義
    │   ├── outputs.tf    # ダッシュボードの出力定義
    │   └── variables.tf  # モジュールの変数定義
    │
    ├── main.tf           # 基盤情報取得のモジュール定義
    ├── outputs.tf        # 環境情報の出力定義
    └── variables.tf      # 環境全体の変数定義

この構造により、環境ごとの設定を分離しつつ、ダッシュボード生成ロジックを再利用可能なモジュールとして実装することができます。terraform apply -var-file=environments/dev.tfvarsのようなコマンドで、特定の環境用のダッシュボードを生成することが可能となります。

実装手順

事前準備

  • AWSアカウント：申請済みであり、IAMユーザーが払い出されていること。
  • GitHub環境：アクセス可能な環境を準備しておくこと。
  • NewRelicアカウント：登録済みであること。
  • NewRelicでのAWSインテグレーション設定：
    • Amazon CloudWatch Metric StreamsまたはAPIポーリングの2つの方法があります。筆者は推奨されている Amazon CloudWatch Metric Streams を利用しています。
    • 設定方法については、下記の記事をご参考ください。

AWSマルチ基盤環境構築

  • GitHubで公開されているサンプルコードを利用します。

  • Terraformコードを修正してマルチ環境対応にします。

    • 元のコードはマルチ環境向けに設計されていないため、リポジトリを2つのフォルダ（dev-aws-ecs-cicd-terraform-master と stg-aws-ecs-cicd-terraform-master）にコピーします。
    • /dev-aws-ecs-cicd-terraform-master/terraform/terraform.tfvars を以下のように修正します：
      aws_region="ap-northeast-1"
stack="dev"
fargate-task-service-role="dev-task-role"
fargate-task-execution-role="dev-execution-role"
aws_ecr="dev-petclinic"
aws_profile="default"
source_repo_name="dev-petclinic"
source_repo_branch="master"
image_repo_name="dev-petclinic"
family="dev-family"
    • /stg-aws-ecs-cicd-terraform-master/terraform/terraform.tfvars を以下のように修正します：
      aws_region="ap-northeast-1"
stack="stg"
fargate-task-service-role="stg-task-role"
fargate-task-execution-role="stg-execution-role"
aws_ecr="stg-petclinic"
aws_profile="default"
source_repo_name="stg-petclinic"
source_repo_branch="master"
image_repo_name="stg-petclinic"
family="stg-family"

  • それぞれのフォルダに移動し、README.md に記載されている手順に従い環境を構築します。

注意点：
Terraformコードで環境構築後、ALBのセキュリティグループはデフォルトで 0.0.0.0/0 が許可されています。このままではセキュリティリスクがあるため、必ずIP（例：自宅のIP）を制限してください。

開発環境（Dev環境）でのダッシュボード設定

ダッシュボードのグラフ整理

グラフ名（リソース名） 内容 目的
Total Request Count (${var.alb_arn}) ALBを通じたリクエスト数（AZごと）を表示 トラフィック状況と負荷分散の状態を把握する
HTTP Status Codes (${var.alb_arn}) HTTPステータスコード（2XX、3XX、4XX、5XX）ごとの数を表示 エラーレスポンスの発生状況を監視する
ECS-CPU utilization (%) (${var.ecs_cluster_name}) ECSクラスタのCPU使用率（平均、最小、最大、合計）を表示 コンテナのCPUリソース使用状況を監視する
ECS-Memory utilization (%) (${var.ecs_cluster_name}) ECSクラスタのメモリ使用率（平均、最小、最大、合計）を表示 メモリ不足やリソース過剰利用を確認する
Database connections (${var.rds_instance_identifier}) RDSデータベースへの接続数を表示 データベースの負荷状況を把握する
DB Throughput (bytes/s) (${var.rds_instance_identifier}) RDSデータベースの読み取り・書き込みスループット（bytes/s）を表示 データベースのパフォーマンスを監視する
DB CPU utilization (${var.rds_instance_identifier}) RDSデータベースのCPU使用率（平均、最小、最大）を表示 データベース処理能力のボトルネックを監視する
CodeBuild Failed Builds (${var.codebuild_project_name}) CodeBuildプロジェクトのビルド失敗数を時間帯ごとに表示 CI/CDパイプラインの問題を特定する

実際のプロジェクトでは、APM（Application Performance Monitoring） 指標や ECSタスク数、アプリケーションのレスポンス時間 など、さらに重要なメトリクスを追加する必要があります。ここでは指標の網羅性については議論しません。

Dev環境用サンプルダッシュボード作成

  • 手作業でサンプル用ダッシュボードを作成します。

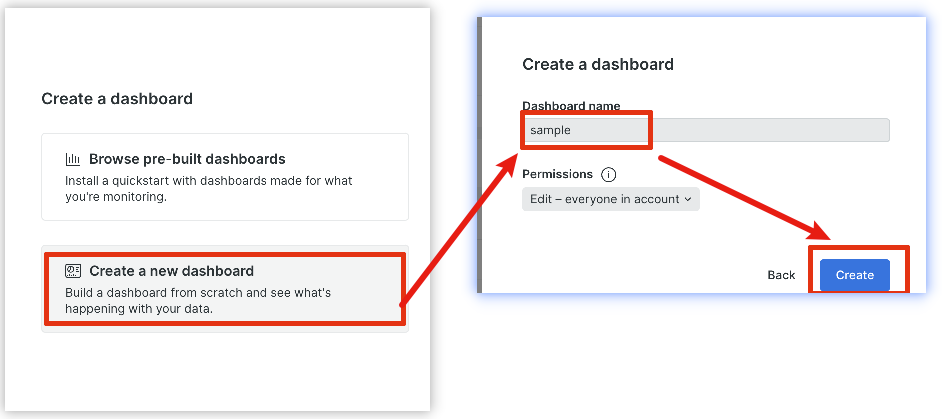

    1. [Dashboards] -> [Create a dashboard] -> [Create a new dashboard]

  • NewRelicが提供するグラフを活用し、0からクエリを作成する工数を削減できます。
    例：DB CPU使用率のグラフ

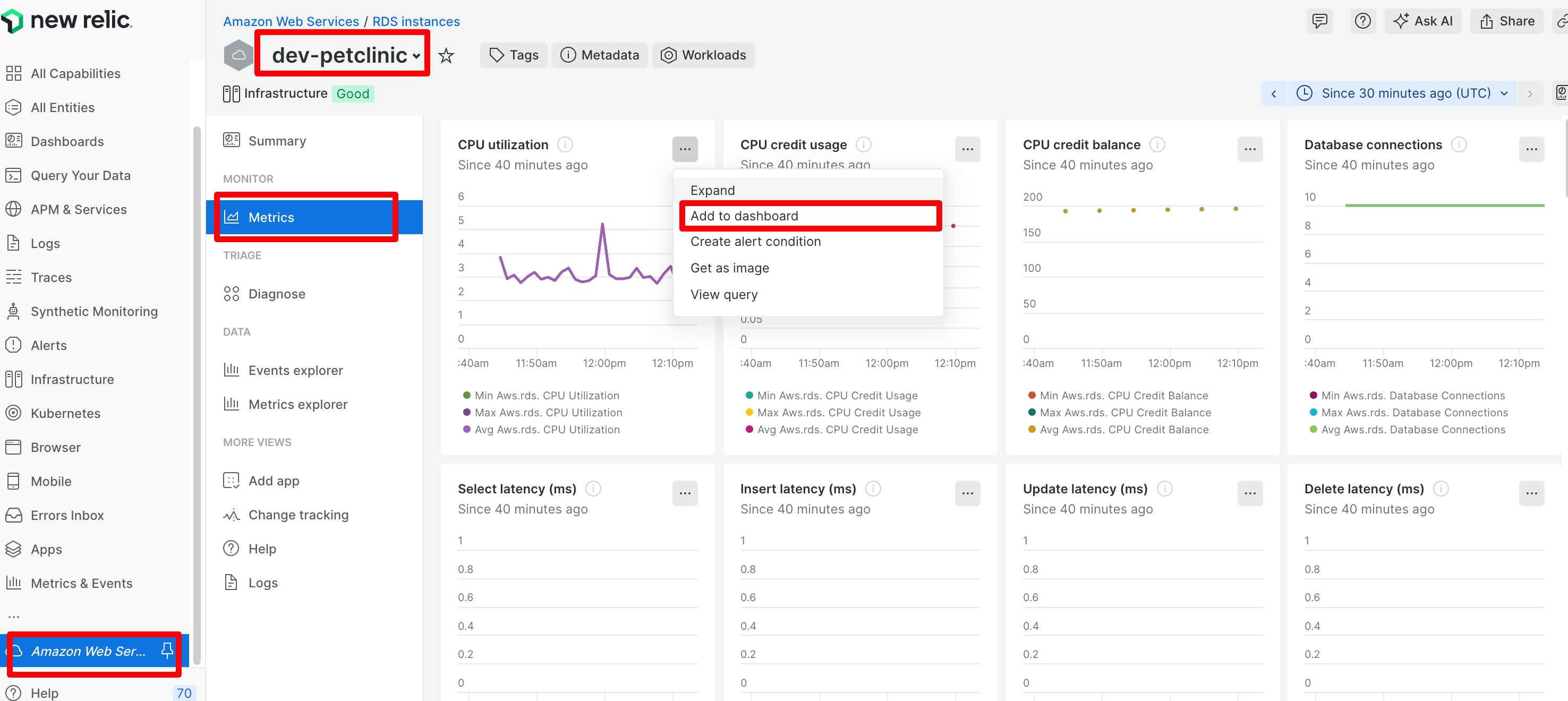

    1. [Amazon Web Services] もしくは [ALL Entities] から対象のDBインスタンスを選択します。
    2. Metrics から CPU utilization のグラフを探し、右上の [...] をクリックして [Add to Dashboard] を選択します。
      • 既存のダッシュボード（例：sample）を選択し、グラフをコピーします。

  • ダッシュボードのグラフを編集して、リソース名を特定します。

    1. ダッシュボード（sample）に移動し、グラフの右上 [...] をクリックして [Edit] を選択します。
    2. クエリ内のDBインスタンスを特定する部分（WHERE句）をAWSリソース名に変更します。
      • 変更前：
        SELECT min(`aws.rds.CPUUtilization`), max(`aws.rds.CPUUtilization`), average(`aws.rds.CPUUtilization`)
FROM Metric
WHERE (entity.guid = 'NjI2NTg2M3xJTkZSQXxOQXwxMDIzMTI3ODkzMzM2ODE4NzU4')
TIMESERIES AUTO
      • 変更後：
        SELECT min(`aws.rds.CPUUtilization`), max(`aws.rds.CPUUtilization`), average(`aws.rds.CPUUtilization`)
FROM Metric
WHERE aws.rds.DBInstanceIdentifier = 'dev-petclinic'
TIMESERIES AUTO
    3. 変更理由：
      • 今後Terraform化する際に、リソース名（aws.rds.DBInstanceIdentifier） は比較的に変換しやすいため、管理が容易になります。

  • サンプルダッシュボードのJSON情報を取得

    • NewRelicで作成したサンプルダッシュボードのJSON情報を取得し、Terraformファイル作成の参考にします。

  • Terraformでダッシュボードをモジュール化

    • 以下のパスに main.tf を作成します：
      /newrelic-dashboards/modules/dashboard/main.tf
    • ダッシュボード定義をTerraformコードとして記述します。
    terraform {
  required_providers {
    newrelic = {
      source  = "newrelic/newrelic"
      version = "~> 3.0"
    }
  }
}

resource "newrelic_one_dashboard" "infrastructure_dashboard" {
  name        = "${var.environment} Infrastructure Dashboard"
  permissions = "public_read_only"

  page {
    name = "Load Balancer Metrics"

    widget_line {
      title  = "Total Request Count (${var.alb_arn})"
      row    = 1
      column = 1
      width  = 3
      height = 3

      nrql_query {
        query = "SELECT sum(`aws.applicationelb.RequestCount.byAlb`) as 'Requests with AZ' FROM Metric WHERE `aws.applicationelb.LoadBalancer` ='${var.alb_arn}' AND aws.applicationelb.AvailabilityZone IS NOT NULL TIMESERIES auto SINCE 30 minutes ago UNTIL now"
      }
    }

    widget_line {
      title  = "HTTP Status Codes (${var.alb_arn})"
      row    = 1
      column = 4
      width  = 3
      height = 3

      nrql_query {
        query = "FROM Metric SELECT sum(aws.applicationelb.HTTPCode_Target_2XX_Count) as '2XX', sum(aws.applicationelb.HTTPCode_Target_3XX_Count) as '3XX', sum(aws.applicationelb.HTTPCode_Target_4XX_Count) as '4XX', sum(aws.applicationelb.HTTPCode_Target_5XX_Count) as '5XX' WHERE aws.applicationelb.LoadBalancer='${var.alb_arn}' SINCE 30 minutes ago TIMESERIES"
      }
    }

    widget_line {
      title  = "ECS-CPU utilization (%) (${var.ecs_cluster_name})"
      row    = 1
      column = 7
      width  = 3
      height = 3

      nrql_query {
        query = "SELECT average(`aws.ecs.CPUUtilization.byService`), min(`aws.ecs.CPUUtilization.byService`), max(`aws.ecs.CPUUtilization.byService`), sum(`aws.ecs.CPUUtilization.byService`) FROM Metric WHERE (aws.ecs.ClusterName='${var.ecs_cluster_name}') TIMESERIES AUTO"
      }
    }

    widget_line {
      title  = "ECS-Memory utilization (%) (${var.ecs_cluster_name})"
      row    = 1
      column = 10
      width  = 3
      height = 3

      nrql_query {
        query = "SELECT average(`aws.ecs.MemoryUtilization.byService`), min(`aws.ecs.MemoryUtilization.byService`), max(`aws.ecs.MemoryUtilization.byService`), sum(`aws.ecs.MemoryUtilization.byService`) FROM Metric WHERE (aws.ecs.ClusterName='${var.ecs_cluster_name}') TIMESERIES AUTO"
      }
    }

    widget_line {
      title  = "Database connections (${var.rds_instance_identifier})"
      row    = 4
      column = 1
      width  = 3
      height = 3

      nrql_query {
        query = "SELECT average(`aws.rds.DatabaseConnections`) as 'Connections' FROM Metric WHERE aws.rds.DBInstanceIdentifier = '${var.rds_instance_identifier}' TIMESERIES auto"
      }
    }

    widget_line {
      title  = "DB Throughput (bytes/s) (${var.rds_instance_identifier})"
      row    = 4
      column = 4
      width  = 3
      height = 3

      nrql_query {
        query = "SELECT average(`aws.rds.ReadThroughput`) as 'Read', average(`aws.rds.WriteThroughput`) as 'Write' FROM Metric WHERE aws.rds.DBInstanceIdentifier = '${var.rds_instance_identifier}' TIMESERIES"
      }
    }

    widget_line {
      title  = "DB CPU utilization (${var.rds_instance_identifier})"
      row    = 4
      column = 7
      width  = 3
      height = 3

      nrql_query {
        query = "SELECT min(`aws.rds.CPUUtilization`), max(`aws.rds.CPUUtilization`), average(`aws.rds.CPUUtilization`) FROM Metric WHERE aws.rds.DBInstanceIdentifier = '${var.rds_instance_identifier}' TIMESERIES AUTO"
      }
    }

    widget_line {
      title  = "CodeBuild Failed Builds (${var.codebuild_project_name})"
      row    = 4
      column = 10
      width  = 3
      height = 3

      nrql_query {
        query = "SELECT average(`aws.codebuild.FailedBuilds`) FROM Metric FACET `aws.codebuild.ProjectName` WHERE `aws.codebuild.ProjectName` = '${var.codebuild_project_name}' SINCE 6 HOURS AGO TIMESERIES"
      }
    }
  }
}

  • 環境変数ファイル（tfvars）を作成

    • newrelic-dashboards/environments/dev.tfvars に環境情報を設定します：
    environment               = "dev"
alb_arn                   = "app/dev-alb/52e8a82b796e3001"
ecs_cluster_name          = "dev-Cluster"
rds_instance_identifier   = "dev-petclinic"
codebuild_project_name    = "codebuild-dev-petclinic-master"

    補足：
    上記のリソース情報は、インフラ基盤環境構築後に terraform show を実行することで取得可能です。

  • Terraformを実行してダッシュボードをデプロイ

    • 以下のコマンドでDEV環境のダッシュボードをデプロイします：
    terraform apply -var-file="environments/dev.tfvars"

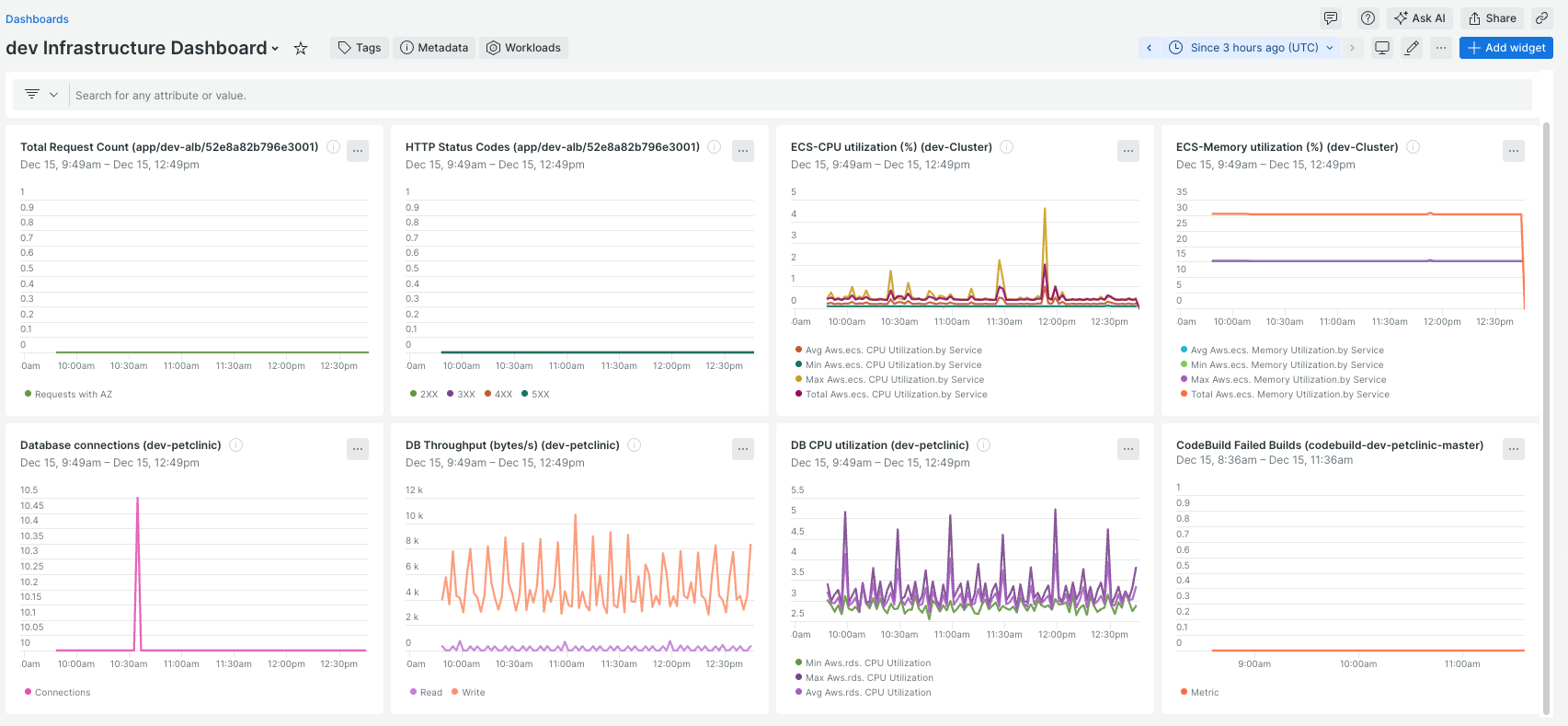

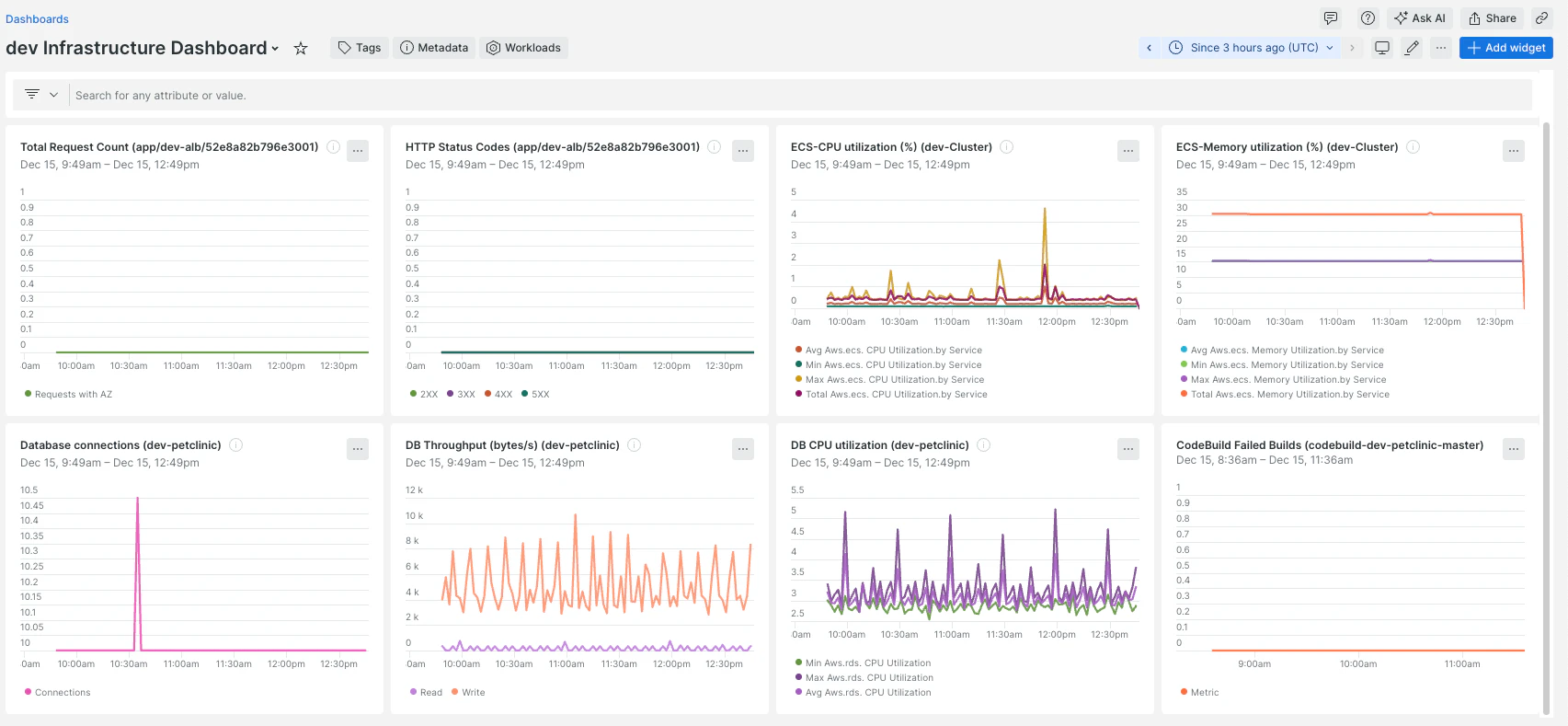

  • デプロイされたダッシュボードの確認
    デプロイ後のダッシュボードは以下の通りです：

本番ステージング環境（STG環境）への展開

今回の検証では、STG環境のダッシュボードはDEV環境と同じ内容 に設定します。そのため、STG環境への展開は非常に簡単です。
もしカスタマイズが必要な場合は、TerraformコードでSTG専用のカスタマイズを追加すれば対応可能です。
ただし、今回は マルチ環境への適用効率 を検証する目的で、カスタマイズ部分は割愛しています。

  1. 環境変数ファイル（tfvars）の作成
    以下の環境情報を設定し、newrelic-dashboards/environments/stg.tfvars を作成します：

    environment               = "stg"
alb_arn                   = "app/stg-alb/45a2fb743b4efc17"
ecs_cluster_name          = "stg-Cluster"
rds_instance_identifier   = "stg-petclinic"
codebuild_project_name    = "codebuild-stg-petclinic-master"

  2. Terraformを実行してダッシュボードをデプロイ
    以下のコマンドを実行して、STG環境のダッシュボードをデプロイします：

    terraform apply -var-file="environments/stg.tfvars"

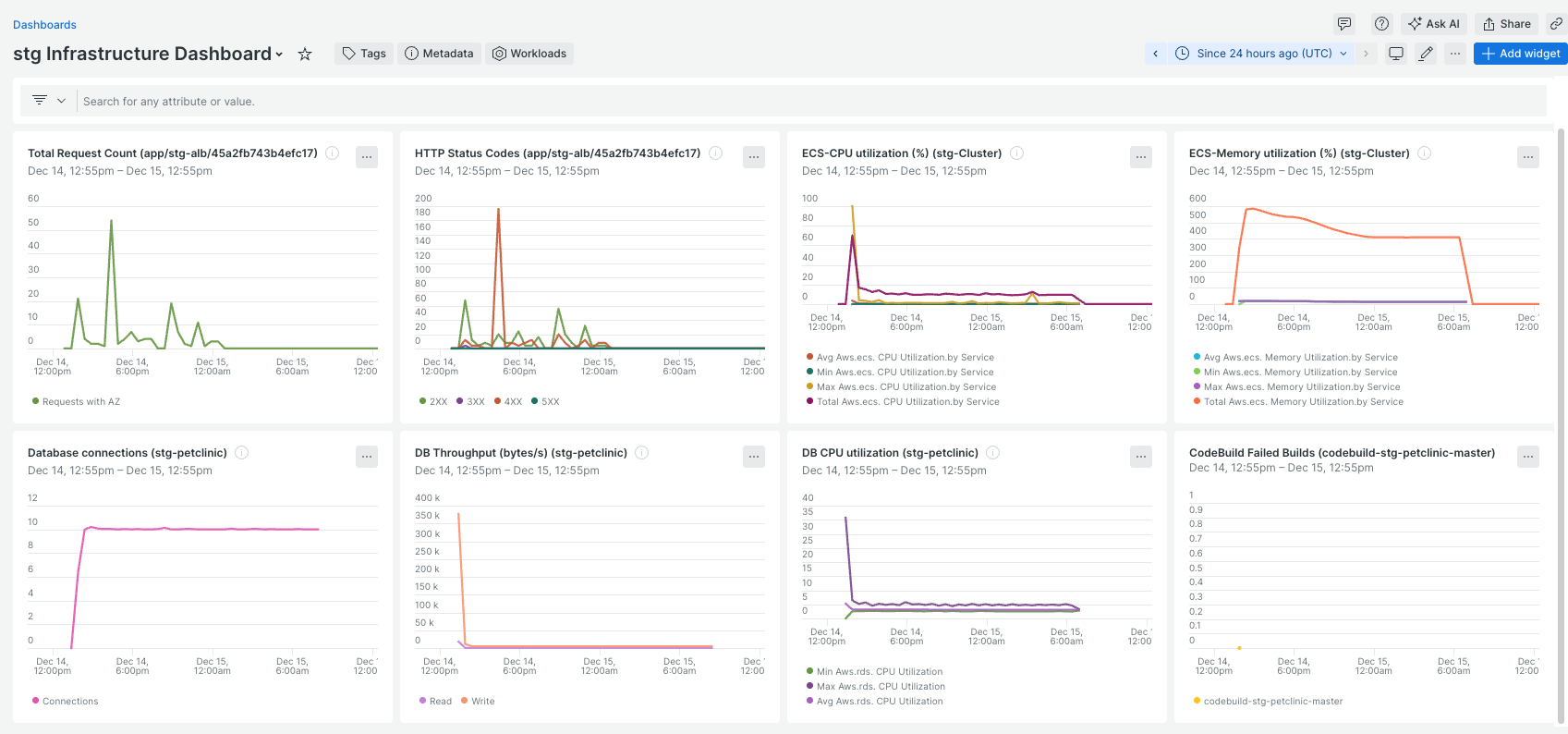

  3. デプロイされたダッシュボードの確認
    デプロイ後のダッシュボードは以下の通りです：

    • ダッシュボード名やリソース名は STG環境 のものに置き換わっています。


実践のメリットと課題

実践のメリット

  1. 多環境への効率的な展開

    • Terraformを活用することで、DEV環境で作成した設定をそのままSTGや本番環境に適用可能となり、作業の手間を大幅に削減できます。
    • 再利用可能なモジュール化により、新たな環境の追加も容易です。

  2. 設定ミスの削減

    • ダッシュボードをコード化することで、手動設定によるエラーや環境間の設定不一致を防ぐことができます。

  3. 将来の拡張性

    • コードベースで管理することで、将来的にダッシュボード設定をCI/CDパイプラインに組み込み、自動化された運用が可能となります。

課題と注意点

  1. コードの複雑性

    • 多環境への適用時にカスタマイズが必要な場合、Terraformコードが複雑化する可能性があります。
    • 特に、環境ごとに異なるリソース（例：メトリクスやカスタムグラフ）の柔軟な対応には、追加のスクリプトやモジュール設計が必要です。

  2. キー管理のリスク

    • NewRelicのAPIキーやアカウント情報が流出しないよう、十分な管理が必要です。
    • Secret Manager や 環境変数 を活用し、直接コードに書き込まない運用が推奨されます。

  3. 運用面での注意点

    • 環境変数やリソース情報の管理方法を標準化する必要があります。
    • ダッシュボード設定の変更管理プロセス（例：コードレビューやテスト）の確立が求められます。

まとめ

本記事では、Terraformを活用したNewRelic Dashboardの自動生成について詳しく解説しました。Dashboard as Codeというアプローチを採用することで、複数環境でのダッシュボード管理を効率化し、設定品質を向上できることを実証しました。

このアプローチを導入することで、システム監視の効率化 と オブザーバビリティの向上 を同時に達成することが可能となります。特に、多環境を管理する運用チームにとって、本手法は非常に有効なツールとなるでしょう。

今後の展望

CI/CDパイプラインとの統合

  • GitHub Actions や Jenkins を活用したダッシュボードの自動デプロイ基盤の構築
  • プルリクエストベースのレビュー を導入し、コード変更の透明性を確保
  • 継続的デリバリーによる、迅速かつ安全なデプロイの実現

自動化の更なる可能性

  • アラート設定の自動化 により、異常検知の効率化および精度向上
  • 再利用可能なカスタムダッシュボードテンプレート の整備
  • チーム間で共有可能な、汎用性の高いモジュールの開発と展開

このように、TerraformとNewRelicを組み合わせることで、運用効率を大幅に向上させ、システムの安定性を高めることが期待できます。
