@tatsunidas(Tatsuaki Kobayashi)

pydicomをgoogle colaboratoryで使う

Last updated at Posted at 2019-05-07

#やりたいこと
Google Colaboratoryを使って、pydicomでDICOMを処理する。

#環境

  1. Google Chrome
    インターネットブラウザはGoogle Chromeが必要なので、Edge、Safari、FireFoxなどを使っている人はChromeをインストールしておくこと。OSなどは、Chromeが動くものであればよい。（と思う）

  2. Google Drive
    Google ColaboratoryはGoogleDrive上で動作するので、Googleアカウント（G-mail）を取得しておくこと。

  3. Google Colaboratory
    この記事のように、GoogleColabをインストールしておく。
    https://deepinsider.jp/tutor/deeplearningenv/prepare

#必要なもの
テスト用にDICOM画像を用意しておく。
ここから好きなものをダウンロードしておく。
（http://www.jira-net.or.jp/dicom/dicom_data_01_02.html）
同じ種類の画像でもJPEG圧縮、非圧縮など、種類があるが、pydicomのおかげで、リスト内のものであればどの画像でもよい。

失礼しました。圧縮されている場合は依存ライブラリによって制約がありました（https://pydicom.github.io/pydicom/stable/image_data_handlers.html）。
以下の操作は、非圧縮のDICOM画像で試して下さい。リンクのDICOMで言えば、JPGではなく、LEEのものを選択します。圧縮された画像を試したい場合は、Anaconda環境を構築して、GDCMのPythonラッパーをpydicomと一緒にインストールして使います。この手順はここにあります。（2019/11/6追記）
圧縮画像を解凍して使う場合は、この記事の最後の方を参照して下さい。

今回はいくつかダウンロードして、「JIRA_DICOM_SAMPLE」というフォルダにまとめておいた。

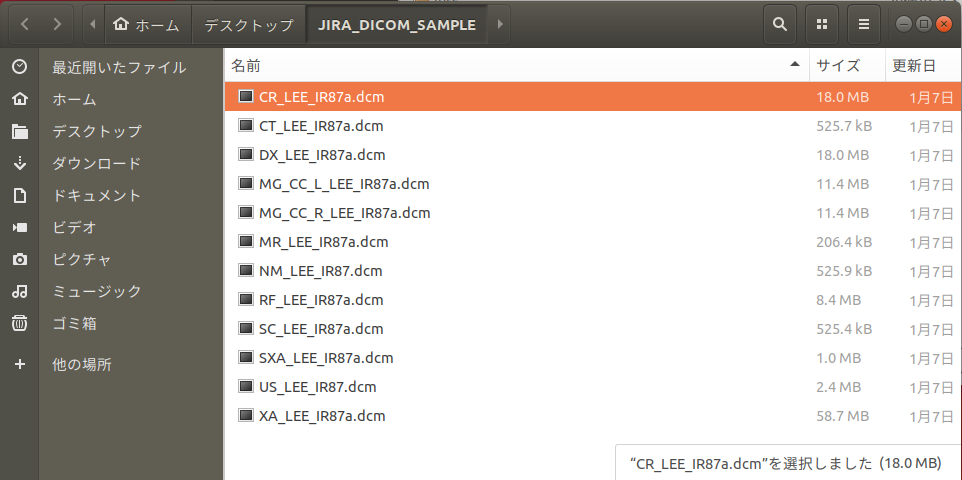

Screenshot from 2019-05-07 10-54-20.png

この記事では例としてこの胸部X線（CR_LEE_IR87a.dcm）の画像を使う。

#手順

はじめに

  1. GoogleDriveを開く。
  2. 「Colab Notebooks」フォルダを新規作成
    GoogleDrive内に「Colab Notebooks」フォルダを新規作成しておく（＋新規>フォルダ）。
  3. DICOMデータをDriveに移動
    この例では、「JIRA_DICOM_SAMPLE」というフォルダにまとめているので、このフォルダごと、ドラッグアンドドロップでGoogleDrive内に新規作成した「Colab Notebooks」フォルダへコピーする。

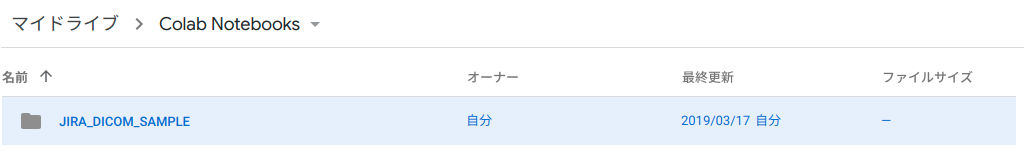

Screenshot from 2019-05-07 11-18-48.png

  1. 「Colab Notebooks」フォルダを開き、ここへ新しいノートブックを作成する。
    ＋新規>その他>Colaboratoryを選択する。

Screenshot from 2019-05-07 10-58-19.png

開いたら、名前を直接編集しておく。例えば、「pydicom_how_to_open_dcm」。
あとの使い方は、基本的にJupyterというスクリプトエディタと同じ。

Screenshot from 2019-05-07 11-13-15.png

コードを書く

コードセルをファイルメニュー下の「＋コード」ボタンから追加します。
まずは、pydicomの最新パッケージをロードします。 （これはあくまでもこのノートブックで利用するためのもので、 自分のローカル環境で使えるようにするわけではありません。）
次のように入力します。

!pip install pydicom

入力できたら、再生ボタンで実行します。実行すると、一時的にデータをダウンロードします。
Screenshot from 2019-05-07 11-28-17.png

これで、pydicomがこのノートブック内で使えるようになりました。
次に、Google Drive内の「JIRA_DICOM_SAMPLE」フォルダに、このノートブックからアクセスできるようにします。 次のように入力し、再生ボタンで実行してみましょう。

# Load the Drive helper and mount
from google.colab import drive

# This will prompt for authorization.
drive.mount('/content/drive')

実行すると、画面が遷移して、認証コードが自動で表示されるので、それをコピーしてEnterします。（この画面だけではわかりませんが、やってみればわかります）

Google Driveの内容を確認してみます。
次のようにコードを書き、再生ボタンで実行してみましょう。 「My Drive」というフォルダ名が出力されます。

!ls /content/drive

Screenshot from 2019-05-07 11-32-58.png

この'My Drive'という名称の仮のフォルダが、自分のGoogleDriveフォルダとして認識されます。

画像をpydicomを使って開いてみます。
このJIRA_DICOM_SAMPLEフォルダには、胸部レントゲン画像（CR_LEE_IR87a.dcm）を入れています。
このようにコードして、再生ボタンで実行してみましょう。
DICOMデータがロードされます。

import pydicom

drive = '/content/drive/My Drive/Colab Notebooks/JIRA_DICOM_SAMPLE/'
ds = pydicom.dcmread(drive+'CR_LEE_IR87a.dcm')

DICOMはメタデータの集まりですから、そのままでは画像は見れません。
メタデータ（つまりpydicomでいうデータセットという概念）からピクセルデータを取り出します。
このようになります。

#ピクセルを取り出す（ndarrayとして扱っています）
pixels = ds.pixel_array

#画像として表示してみます。
import matplotlib.pyplot as plt

plt.imshow(pixels)#２つとも必要
plt.show()

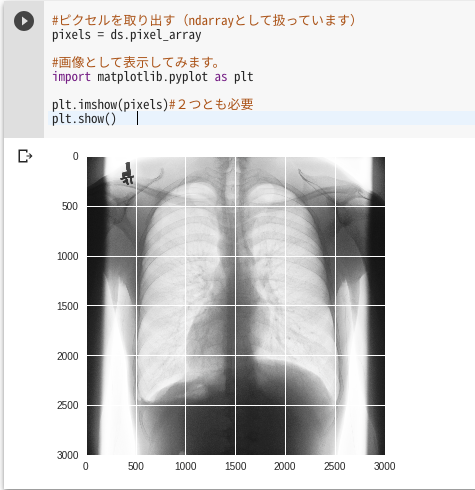

Screenshot from 2019-05-07 11-40-59.png

白黒反転しているので、インバートしてみます。
（左右反転もしていますが、このデータのピクセルそのままなので、今回は無視します）

from skimage import util
pixels = util.invert(pixels)

plt.imshow(pixels)#２つとも必要
plt.show()

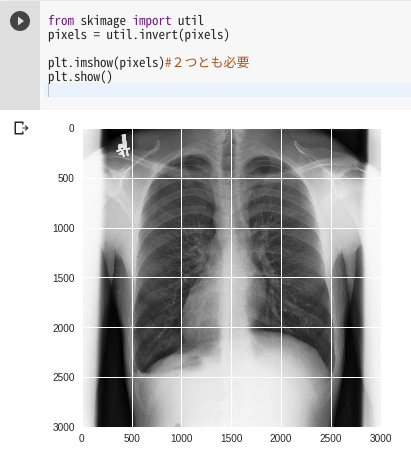

Screenshot from 2019-05-07 11-42-02.png

グリッド線が入ってしまうので、色を変えるか、消すかします。

# plt.grid(c='grey')#色を変える
plt.grid(None)#グリッド線を消す
plt.imshow(pixels)#２つとも必要
plt.show()

Screenshot from 2019-05-07 11-43-04.png

今回は以上でゴールです。
お付き合い頂いた方、お疲れ様でした。

圧縮画像の解凍

上記の方法は非圧縮画像の操作でしたが、以下の操作は、JPEG/JPEG2000などに圧縮されている画像を扱う方法を示します。
新しいノートブックを作って試してください。
データは「CR_JPG_IR87a」で試しています。

minicondaを使ってGDCMを仮想環境にインストールしてから画像を操作する

Minicondaを用意します。

# install miniconda
!wget https://repo.continuum.io/miniconda/Miniconda3-4.5.4-Linux-x86_64.sh && bash Miniconda3-4.5.4-Linux-x86_64.sh -bfp /usr/local

順序があるので注意して下さい。
pydicomをインストールしてから、gdcmをインストールします。

!conda install -c conda-forge pydicom
!conda install -c conda-forge gdcm

condaでインストールしたライブラリにパスを通します。

# for use conda
# 2019/11時点ではColabのデフォルトpythonバージョンは3.6
import sys
sys.path.append('/usr/local/lib/python3.6/site-packages')

画像を確認します。
上記のGoogleDrive操作を終えておきます。

import pydicom

# ここは上記のGoogleDrive操作を終えたことを想定しています。
drive = '/content/drive/My Drive/Colab Notebooks/JIRA_DICOM_SAMPLE/'
ds = pydicom.dcmread(drive+'CR_JPG_IR87a.dcm')

# ColabのFileタブにアップロードした場合
# ds = pydicom.dcmread('CR_JPG_IR87a.dcm')

ds.decompress()

#ピクセルを取り出す（ndarrayとして扱っています）
pixels = ds.pixel_array

#画像として表示してみます。
import matplotlib.pyplot as plt

plt.imshow(pixels)#２つとも必要
plt.show()

#この記事を書いたモチベーション
学生や初学者がDICOMを扱うための障壁を薄く、低くするため。

#その他
コメント歓迎です。間違いなどありましたらご指摘いただけますと幸いです。

#参考URL
JIRA DICOMの世界：http://www.jira-net.or.jp/dicom/dicom_data_02_01.html
https://stackoverflow.com/questions/48376580/google-colab-how-to-read-data-from-my-google-drive/53592023
