Wiresharkによるパケット取得/加工

はじめに...

調査した内容を時系列にまとめた資料なので、その点ご了承ください。

目次

1. 実行環境
2. 実現したいこと
3. 概要
4. ログ取得〜pcapからjsonへの変換
5. スクリプトの実行
6. まとめ
7. 参考資料

---

1. 実行環境

項目	情報
OS	macOS 11.6
HW	MacBook Air (11-inch, Mid 2013)
powershell	PowerShell 7.1.3
Wireshark	3.4.9

2. 実現したいこと

• wiresharkで取得したパケットを加工し、csvで出力したい

3. 概要

• wiresharkでパケットキャプチャを行う
• wiresharkで取得したパケットをtsharkでjson形式に変換する
• json形式のファイルをpowershellで加工/csv出力する

4. ログ取得〜pcapからjsonへの変換

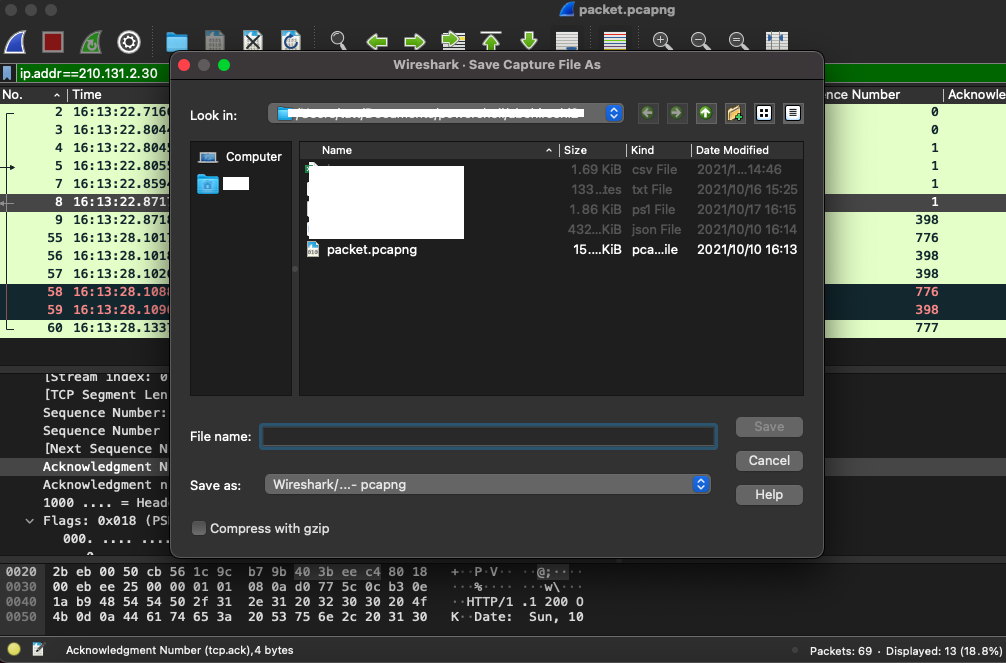

• wiresharkを起動/パケットキャプチャを開始、端末を操作して、パケットを取得する


• 保存したパケットをtsharkでjson形式に変換する

pcap --> json変換コマンド

/Applications/Utilities/Wireshark.app/Contents/MacOS/tshark -T json -r ./packet.pcapng  > ./packet.json

5. スクリプトの実行

• (4)にてjson形式に変換したパケットをpwshにて加工する
• 今回は、特定の通信先に関わるTCPパケットのみを対象とする
• IPアドレスの情報は、逆引きを行い、可能であればホスト名に変換する

スクリプト本体

$InputPath = "./packet.json"
$OutputPath = "./result.csv"

$Target_Ip     = "xxx.xxx.xxx.xxx"
$CONST_TCP  = 6

$Property = @{ `
	FrameTime=-1;DiffTime=-1; `
	SrcIP="";SrcPort=-1; `
	DstIP="";DstPort=-1; `
	ProtoIP=-1;FlagIP=-1; `
	SeqLen=-1; SeqNum=-1; SeqAck=-1}

$Packet_Json = $((Get-Content $InputPath) -join '') | ConvertFrom-Json
$Packet_Csv = @()


$Target_Packet = $Packet_Json | Where-Object{$_._source.layers.ip.'ip.proto' -eq 6 -and `
	($_._source.layers.ip.'ip.src' -eq $Target_Ip -or `
	 $_._source.layers.ip.'ip.dst' -eq $Target_Ip)}


for($i=0;$i -lt $Target_Packet.Count; $i++){
  $temp = New-Object PSObject -Property $Property

  $temp.FrameTime = $Target_Packet[$i]._source.layers.frame.'frame.time'

  if($i -eq 0){
    $temp.DiffTime = 0

  }else{
    $provider = [CultureInfo]::InvariantCulture

    $Temp_1 = [DateTime]::ParseExact( `
		$($Target_Packet[$i-1]._source.layers.frame.'frame.time').Substring(0,29), `
		"MMM dd, yyyy HH:mm:ss.fffffff", `
		$provider)

    $Temp_2 = [DateTime]::ParseExact( `
		$($temp.FrameTime.Substring(0,29)), `
		"MMM dd, yyyy HH:mm:ss.fffffff", `
		$provider)

    $temp.DiffTime = $($Temp_2 - $Temp_1).TotalSeconds

  }

  try{
    $temp_srcip = $Target_Packet[$i]._source.layers.ip.'ip.src'
    $temp.SrcIP = $([System.Net.Dns]::GetHostEntry($temp_srcip)).HostName

  }catch{
    $temp.SrcIP = $temp_srcip
  }

  try{
    $temp_dstip = $Target_Packet[$i]._source.layers.ip.'ip.dst'
    $temp.DstIP = $([System.Net.Dns]::GetHostEntry($temp_dstip)).HostName

  }catch{
    $temp.DstIP = $temp_dstip
  }


  $temp.ProtoIP = $Target_Packet[$i]._source.layers.ip.'ip.proto'
  $temp.FlagIP  = $Target_Packet[$i]._source.layers.ip.'ip.flags'

  if($temp.ProtoIP -eq $CONST_TCP){
    $temp.SrcPort = $Target_Packet[$i]._source.layers.tcp.'tcp.srcport'
    $temp.DstPort = $Target_Packet[$i]._source.layers.tcp.'tcp.dstport'
    $temp.SeqLen = $Target_Packet[$i]._source.layers.tcp.'tcp.len'
    $temp.SeqNum = $Target_Packet[$i]._source.layers.tcp.'tcp.seq'
    $temp.SeqAck = $Target_Packet[$i]._source.layers.tcp.'tcp.ack'

  }

  $Packet_Csv += $temp
}

$Packet_Csv | Export-CSv $OutputPath -Force

6. 結果

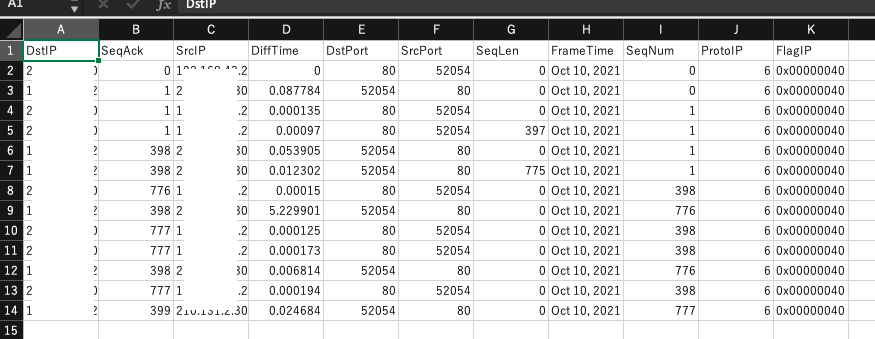

• 以下の通りパケット必要な項目のみCSVの項目として出力することができた

6. まとめ

• pacapからjson -> csvに加工しつつ変換するスクリプトを準備することができた
• jsonファイルの階層が多いのほか深かったので、調べるのに苦労した
• 現状は、TCPパケットのみの対応のため、今後必要に応じて、拡充したい
