ESP NOWによる双方向通信(お試し編)

ESP-NOWとは

ESP-NOWは、Espressif が定義した無線通信プロトコルで、ルーターを介さずに直接、高速、低消費電力でスマートデバイスを制御できます。Wi-Fi や Bluetooth LE との共存が可能で、Espressif の ESP8266、ESP32、ESP32-S、ESP32-C など、複数シリーズの SoC をサポートしています。¹
ESP-NOW はデータリンク層 ( レイヤ 2) に基づく無線通信プロトコルで、5 層の OSI 上位プロトコルを 1 層に簡素化しています。データ伝送時に、ネットワーク層、トランスポート層、セッション層、プレゼンテーション層、アプリケーション層などの複雑な階層を順次経由する必要がなく、各層でパケットヘッダを追加/解除する処理も不要です。これにより、ネットワーク混雑時のパケット損失に起因する遅延やラグを大幅に軽減し、より高い応答速度を実現しています。¹

要は、ESP32ボードやM5 stackシリーズの間において、接続の柔軟性や通信の量と質を制限する代わりに、消費電力や実装の簡略化が可能なようです。

開発環境

• Windows 11

  • あらかじめUSBシリアル変換ICのドライバ(CP210x Windows Drivers)をインストールしておく

• ESP32-DevKitC-32E

• VSCode + PlatformIO

事前準備

ESP-NOWはピア・ツー・ピアの通信プロトコルであることから、接続先のアドレスをあらかじめ調査する必要があります。調査対象のESP32ボードに以下のプログラムを書き込み、シリアルでモニターします。

main.cpp

#include <Arduino.h>
#include <WiFi.h>

void setup() {
  Serial.begin(115200);
  Serial.println("MAC Address Reader\n");
}

void loop() {
  Serial.print("MACWIfi: ");
  Serial.println(WiFi.macAddress());
  delay(1000);
}

そうすると、xx:xx:xx:xx:xx:xxという6バイトの数字(16進数)が読み出せるはずです。ボードにシールを貼り、MACアドレスをメモしておくと良いでしょう。

相互通信テスト

タイムスタンプとテキストデータをボードA・B間で送り合い相互に通信できているかテストします。
ボードA/BのMACアドレスを、マクロで切り替えて設定出来るようにしてあります。

main.cpp

#include <Arduino.h>
#include <WiFi.h>
#include <esp_now.h>

/**
 * @brief 通信テスト用のデータ構造体
 * @param タイムスタンプ
 * @param テキストメッセージ
 */
typedef struct {
    uint32_t timestamp;
    char text[64];
}wifirbcom_test_t;


void onDataRecv(const uint8_t *mac_addr, const uint8_t *data, int data_len);
void onDataSent(const uint8_t *mac_addr, esp_now_send_status_t status);

esp_now_peer_info_t peerInfo;
wifirbcom_test_t send_data;
wifirbcom_test_t recive_data;

/** 事前に調べた各々のMACアドレスを記載 **/
const uint8_t WIFIRBCOM_A_DIST_ADDRESS[6] =  {   0xXX,   0xXX,   0xXX,   0xXX,   0xXX,   0xXX}; // 送信先のデバイスのアドレス(6バイト)
const uint8_t WIFIRBCOM_B_DIST_ADDRESS[6] =  {   0xYY,   0xYY,   0xYY,   0xYY,   0xYY,   0xYY}; // 送信先のデバイスのアドレス(6バイト)

uint8_t myaddress[6];  // 自身のMACアドレス
uint8_t distaddress[6];  // 相手のMACアドレス
char recive_text[64] = {0};  // 受信したテキストデータ

/***** ESP32のボード選択 *****/
#define ESP32BOARD_A 0
#define ESP32BOARD_B 1
#define ESP32BOARD  ESP32BOARD_A // ESP32ボードの選択(ESP32BOARD_A or ESP32BOARD_B)
// #define ESP32BOARD  ESP32BOARD_B // ESP32ボードの選択(ESP32BOARD_A or ESP32BOARD_B)

void setup() {
    char serialString[64];
    // 自他のアドレスを設定
    #if (ESP32BOARD == ESP32BOARD_A)
        memcpy(myaddress, WIFIRBCOM_A_DIST_ADDRESS, 6);
        memcpy(distaddress, WIFIRBCOM_B_DIST_ADDRESS, 6);
    #else
        memcpy(myaddress, WIFIRBCOM_B_DIST_ADDRESS, 6);
        memcpy(distaddress, WIFIRBCOM_A_DIST_ADDRESS, 6);
    #endif
    Serial.begin(115200);

    // 一応自分のアドレスを表示しておく
    sprintf(serialString, "ESP-NOW BOOT ! %0X:%0X:%0X:%0X:%0X:%0X",
                                            myaddress[0], myaddress[1], myaddress[2], myaddress[3], myaddress[4], myaddress[5]);
    Serial.println(serialString);
    // Initialize WiFi in station mode
    WiFi.mode(WIFI_STA);

    // Initialize ESP-NOW
    if (esp_now_init() != ESP_OK) {
        Serial.println("ESP-NOW initialization failed");
        return; // Initialization failed
    }
    memcpy(peerInfo.peer_addr, distaddress, 6);
    peerInfo.channel = 0; // Use current channel
    peerInfo.encrypt = false; // No encryption
    if (esp_now_add_peer(&peerInfo) != ESP_OK) {
        Serial.println("Failed to add peer");
        return; // Adding peer failed
    }

    // 受信時に呼び出される関数を登録(必須)
    esp_now_register_recv_cb(onDataRecv);
    // 送信完了時に呼び出される関数を登録(任意)
    esp_now_register_send_cb(onDataSent);
}

/**
  * @brief     受信完了時に呼び出されるコールバック関数
  *            受信したデータからタイムスタンプとテキスト
  *            を取り出し、そのまま表示する。
  * @param     mac_addr peer MAC address
  * @param     data received data
  * @param     data_len length of received data
  */
void onDataRecv(const uint8_t *mac_addr, const uint8_t *data, int data_len)
{
    memcpy(&recive_data, data, sizeof(recive_data));
    sprintf(recive_text, "%ld : %s", recive_data.timestamp, recive_data.text);
    Serial.println(recive_text);
}

/**
  * @brief     送信完了時に呼び出されるコールバック関数。
  *            送信完了時のエラー処理などは行わないので
  *            メッセージを表示するのみ
  * @param     mac_addr peer MAC address
  * @param     status status of sending ESPNOW data (succeed or fail)
  */
void onDataSent(const uint8_t *mac_addr, esp_now_send_status_t status)
{
    Serial.println("!!SEND DATA!!");
}

/**** 周期処理 ****/
void loop() {
    // 送信するタイムスタンプは起動後に経過した時間(ミリ秒)
    // 送信するテキストデータは自分のMACアドレスをフォーマットに従い格納
    send_data.timestamp = millis();
    snprintf(send_data.text, sizeof(send_data.text), "FROM <%s> ", WiFi.macAddress().c_str());
    esp_now_send(distaddress, (uint8_t*)&send_data, sizeof(send_data));  // 実際の送信処理
    delay(100);
}

実験結果

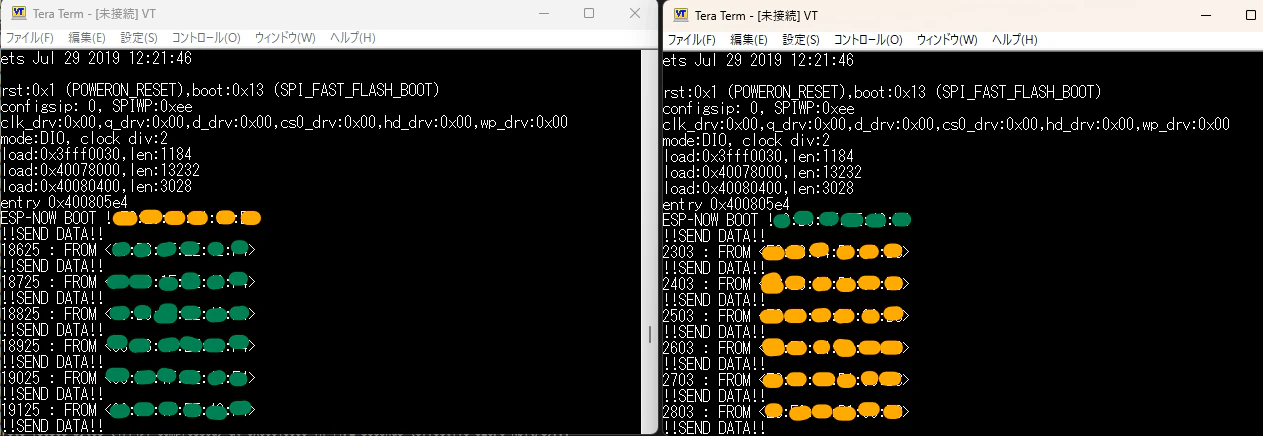

左がボードB、右がボードAです。
(オレンジはボードBのMACアドレス、緑はボードAのMACアドレスです。）

ライブラリの作成

現在作成中。完成したら記事を書きます。

1. https://www.espressif.com/ja-jp/solutions/low-power-solutions/esp-now ↩ ↩²
