CDK Pythonでセキュリティグループ作成時のエラー

つまったところ

PythonでCDK実装していて、セキュリティグループのルール作成時にエラーが出ました。。
その解消方法をメモに残します。

前提

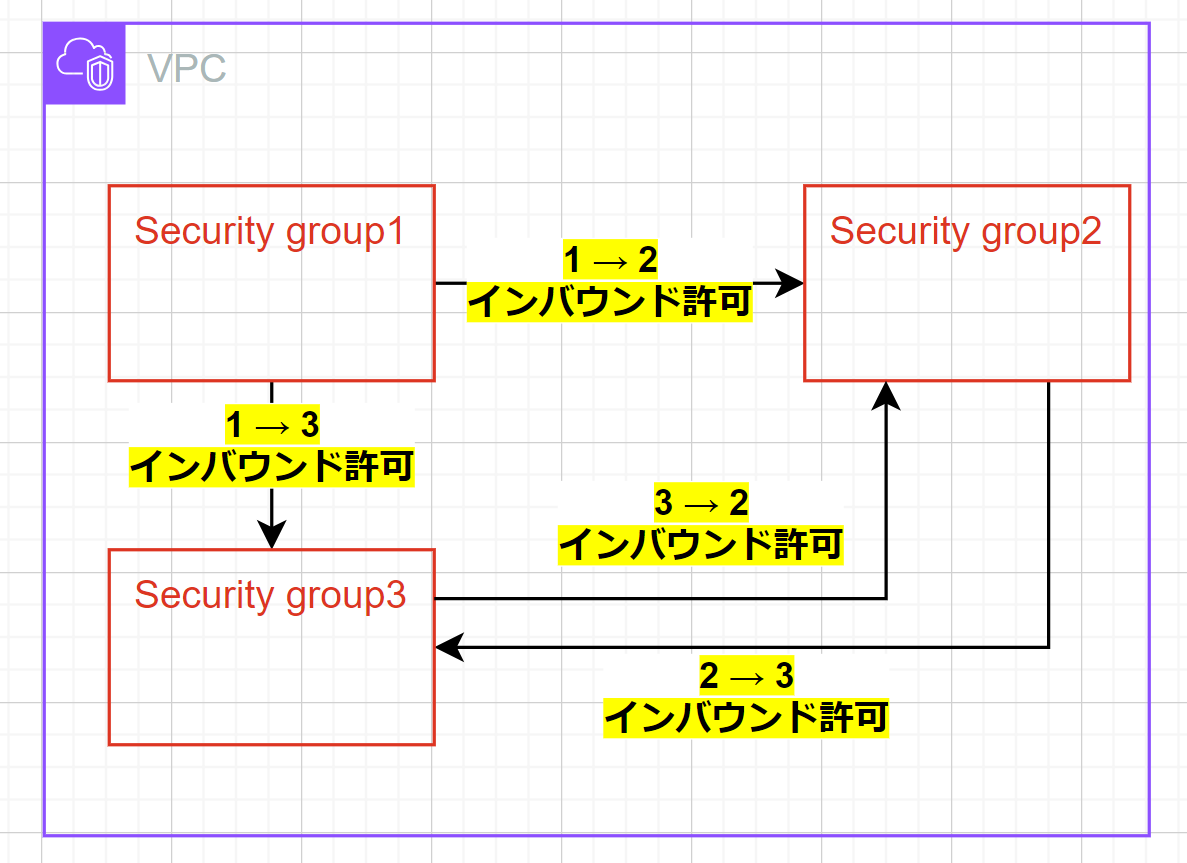

• 作りたいもの：各種インバウンドルール


• 実装状況：
  セキュリティグループを定義するDemoStackを作成し、
  cdk synth DemoStackコマンドは実行（CloudFormationテンプレートの生成まで完了）できている状態です。

demo_stack.py抜粋

class DemoStack(cdk.Stack):

    def __init__(self, scope: cdk.App, construct_id: str, **kwargs) -> None:
        super().__init__(scope, construct_id, **kwargs)
        ## VPCリソースの参照
        vpc = ec2.Vpc.from_lookup(self, "VPC", vpc_id = xxxxxx)

        ## 各種セキュリティグループリソースの作成
        # SecurityGroup1
        sample_sg_1 = ec2.SecurityGroup(self, "SampleSecurityGroupOne",
            vpc = vpc,
            security_group_name = "sample-sg-one"
        )
        # SecurityGroup2
        sample_sg_2 = ec2.SecurityGroup(self, "SampleSecurityGroupTwo",
            vpc = vpc,
            security_group_name = "sample-sg-two"
        )
        # SecurityGroup3
        sample_sg_3 = ec2.SecurityGroup(self, "SampleSecurityGroupThree",
            vpc = vpc,
            security_group_name = "sample-sg-three"
        )

最初に書いていたインバウンドルール設定

        # SG1 → SG2のインバウンドルールを設定
        sample_sg_2.add_ingress_rule(
            peer=ec2.Peer.security_group_id(sample_sg_1.security_group_id),
            connection=ec2.Port.all_traffic()
        )
        # SG3 → SG2のインバウンドルールを設定
        sample_sg_2.add_ingress_rule(
            peer=ec2.Peer.security_group_id(sample_sg_3.security_group_id),
            connection=ec2.Port.all_traffic()
        )
        # SG1 → SG3のインバウンドルールを設定
        sample_sg_3.add_ingress_rule(
            peer=ec2.Peer.security_group_id(sample_sg_1.security_group_id),
            connection=ec2.Port.all_traffic()
        )
        # SG2 → SG3のインバウンドルールを設定
        sample_sg_3.add_ingress_rule(
            peer=ec2.Peer.security_group_id(sample_sg_2.security_group_id),
            connection=ec2.Port.all_traffic()
        )

出力結果

Circular dependency between resources: [SampleSecurityGroupTwoA53ACEDA, SampleSecurityGroupThree2035AAB5]

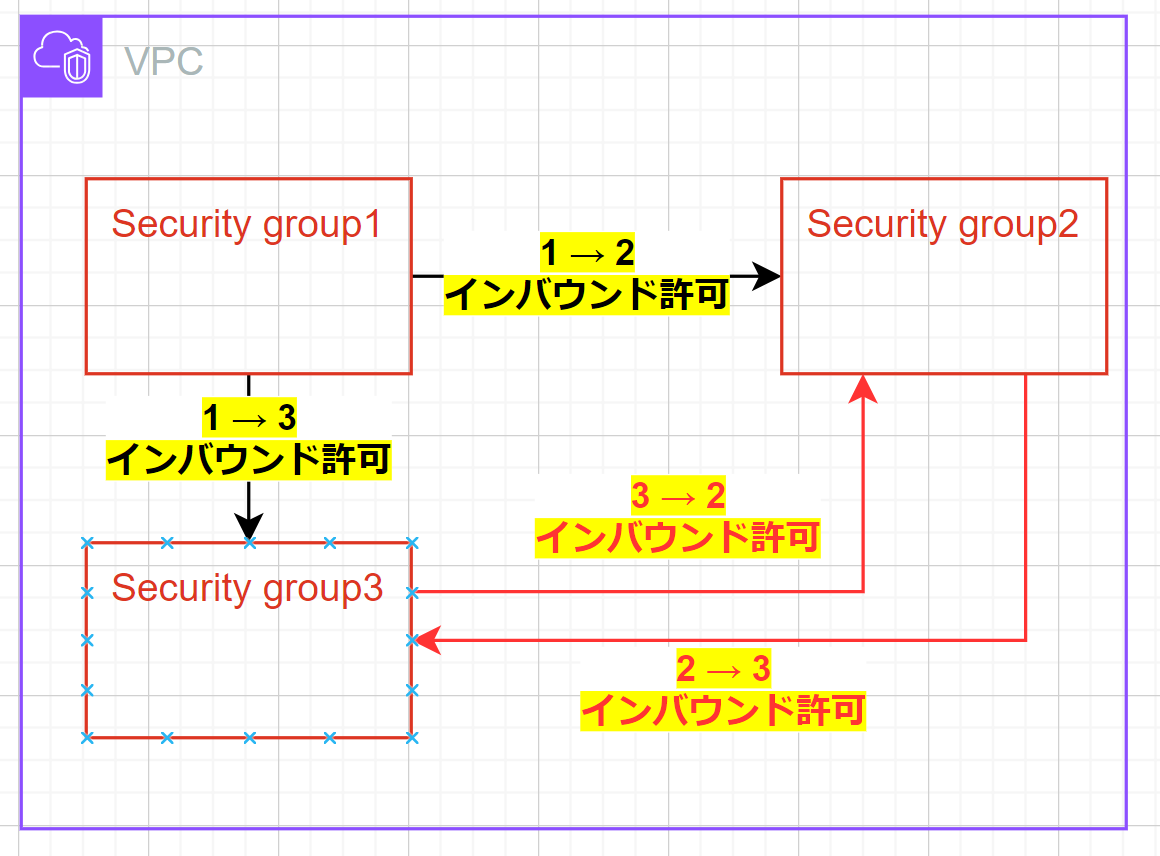

エラーが出ました。SG2とSG3がCircular dependency(循環依存)と指摘されています。

SG2 ⇔ SG3が参照しあっているのが原因みたいです。。でもこうしたい。。

循環依存？

公式CDKAPIドキュメントによると、connections属性を使って、インバウンド・アウトバウンド設定を記述すると良いとのことです。
CDK APIリファレンス(Allowing Connections)

(ブラウザ日本語翻訳)
セキュリティ グループの更新に便利なオブジェクトである、 connectionsという属性があります。セキュリティ グループを持つ 2 つのコンストラクト間の接続を許可する場合は、 1 つのセキュリティ グループにEgressルールを追加し、もう 1 つのセキュリティ グループにIngressルールを追加する必要があります。 connections オブジェクトは、これを自動的に処理します。

インバウンドルールを設定する場合のサンプルコードも書いてありました。

// The same, but an explicit IP address
loadBalancer.connections.allowFrom(ec2.Peer.ipv4('1.2.3.4/32'), ec2.Port.HTTPS, 'Allow inbound HTTPS');

pythonではconnections.allow_fromを使うと良さそうです。

修正内容

インバウンドルールの記述を修正

        # SG1 → SG2のインバウンドルールを設定
        sample_sg_2.connections.allow_from(
            sample_sg_1,
            ec2.Port.all_traffic()
        )
        # SG3 → SG2のインバウンドルールを設定
        sample_sg_2.connections.allow_from(
            sample_sg_3,
            ec2.Port.all_traffic()
        )
        # SG1 → SG3のインバウンドルールを設定
        sample_sg_3.connections.allow_from(
            sample_sg_1,
            ec2.Port.all_traffic()
        )
        # SG2 → SG3のインバウンドルールを設定
        sample_sg_3.connections.allow_from(
            sample_sg_2,
            ec2.Port.all_traffic()
        )

cdk deploy実行結果

 ✅  DemoStack: destroyed

無事deployできました！

参考

CDK APIリファレンス(SecurityGroup)

CDK APIリファレンス(Allowing Connections)
