Annikken AndeeでテープLEDを制御してみる

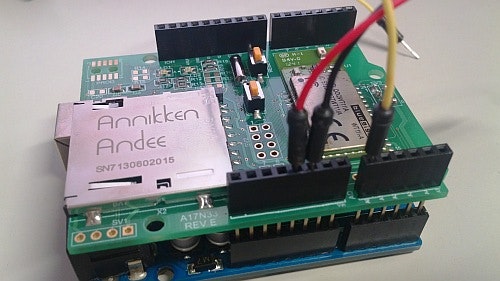

Annikken Andee-An Easy Link between Arduino and Android. | Indiegogo のブツが届いたので試してみた。

とりあえず手元にあったフルカラーのテープLEDの操作を試してみることにした。

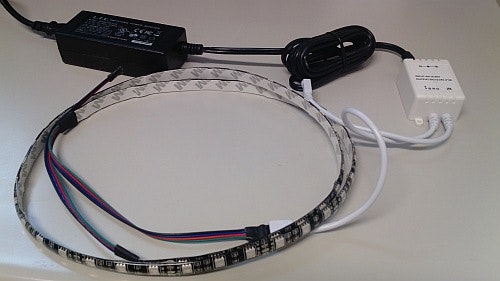

テープLEDはakibaLED ピカリ館で購入したフルカラータイプのもの。ついでに点灯テスト用にコントローラーも購入。秋月で売ってるものと同じタイプだと思われる。

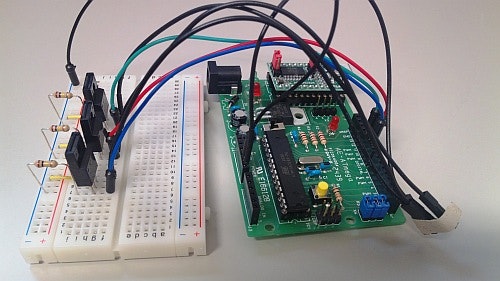

はじめはフルカラーLEDコントローラ（赤外リモコン式）およびフルカラーLEDテープ（3-1/3） (キットと初歩の電子工作　Kits and Kids)を参考にテストしてた。

これでも良かったけど、コントローラーが赤外線リモコン対応だったので赤外線LEDでコントロールしてみることにした。

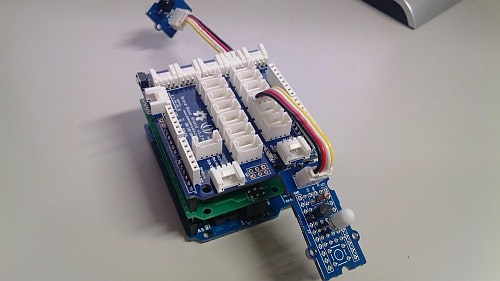

リモコンのライブラリはGrove SystemのIRSendRevを使った。

ボタンの反応が若干遅いのが気になるが、簡単に使えるところは気に入った。

# include <IRSendRev.h>
# include <SPI.h>
# include <Andee.h>
# include <time.h> //to use delay function

AndeeHelper andeeHelper[6]; //Declare 6 instance of AndeeHelper.
unsigned char d[][10] = {
  {9,	178,	89,	11,	32,	4,	0,	255,	176,	79	},
  {9,	178,	88,	10,	32,	4,	0,	255,	248,	7	},
  {9,	179,	88,	11,	32,	4,	0,	255,	152,	103	},
  {9,	177,	88,	11,	32,	4,	0,	255,	216,	39	},
  {9,	177,	88,	11,	32,	4,	0,	255,	136,	119	},
  {9,	177,	88,	11,	32,	4,	0,	255,	168,	87	}
};

void setup(){
  Andee.begin();  //Setup communications between Annikken Andee and Arduino
  setInitialData();
  Andee.clear();//Clear the screen of any previous displays
}

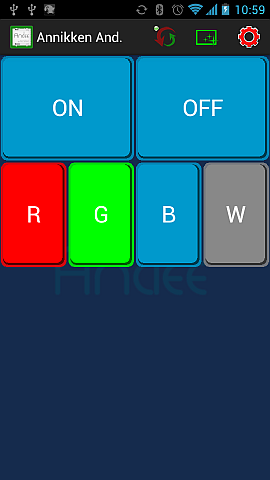

void setInitialData(){
  andeeHelper[0].setId(0);
  andeeHelper[0].setType(BUTTON_IN);
  andeeHelper[0].setLocation(0,0,HALF);
  andeeHelper[0].setTitle("ON");
  andeeHelper[1].setId(1);
  andeeHelper[1].setType(BUTTON_IN);
  andeeHelper[1].setLocation(0,1,HALF);
  andeeHelper[1].setTitle("OFF");

  andeeHelper[2].setId(2);
  andeeHelper[2].setType(BUTTON_IN);
  andeeHelper[2].setLocation(1,0,ONE_QUART);
  andeeHelper[2].setTitle("R");
  andeeHelper[2].setColor(RED);
  andeeHelper[3].setId(3);
  andeeHelper[3].setType(BUTTON_IN);
  andeeHelper[3].setLocation(1,1,ONE_QUART);
  andeeHelper[3].setTitle("G");
  andeeHelper[3].setColor(GREEN);
  andeeHelper[4].setId(4);
  andeeHelper[4].setType(BUTTON_IN);
  andeeHelper[4].setLocation(1,2,ONE_QUART);
  andeeHelper[4].setTitle("B");
  andeeHelper[4].setColor(BLUE);
  andeeHelper[5].setId(5);
  andeeHelper[5].setType(BUTTON_IN);
  andeeHelper[5].setLocation(1,3,ONE_QUART);
  andeeHelper[5].setTitle("W");
  andeeHelper[5].setColor(GRAY);
}
void loop(){
  int i;

  // Tell Andee to display data
  for(i=0; i<6; i++){
    andeeHelper[i].update();
    if (andeeHelper[i].isPressed()) {
      IR.Send(d[i], 38);
      andeeHelper[i].ack();
    }
  }

  //Delay for 1 second, here we send update every second.
  delay(1000);
}
