VerilogでSPI受信

概要

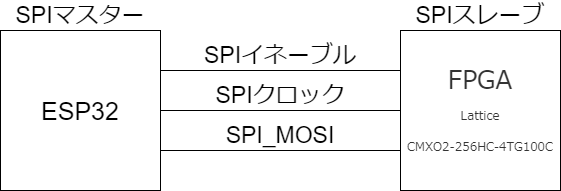

ESP32マイコンをSPIマスター，FPGAをSPIスレーブとする構成で，SPIデータの受信を行うVerilogコードを紹介します.

詳細はブログ 「FPGAでシンプルSPI受信」 にて紹介しておりますので,参考になれば幸いです!

Verilogソースコード

SPI_RECEIVER_32BIT

module SPI_RECEIVER_32BIT
  (input	wire      i_clk
  ,input	wire      i_rst_n
  ,input	wire      i_SPI_CLK
  ,input	wire      i_SPI_CS_n
  ,input	wire      i_SPI_MOSI
  ,output	reg[31:0] o_data
  ,output	reg       o_valid
  );

  reg [2:0]	buf_clk;
  reg [2:0]	buf_ena;
  reg [2:0]	buf_dat;

  reg [31:0]rsv_data;
  wire      clk_rise;
  wire      ena_rise;
  wire      shift	;

  always@(posedge i_clk or negedge i_rst_n)begin
    if(!i_rst_n)begin
        buf_clk	<=3'b111;
        buf_ena	<=3'b111;
        buf_dat	<=3'b000;
    end else begin
        buf_clk	<={buf_clk[1:0] , i_SPI_CLK};
        buf_ena	<={buf_ena[1:0] , i_SPI_CS_n};
        buf_dat	<={buf_dat[1:0] , i_SPI_MOSI};
    end
  end

  assign clk_rise=( (buf_clk[2]==1'b0) && (buf_clk[1]==1'b1) ) ? 1'b1 : 1'b0;
  assign ena_rise=( (buf_ena[2]==1'b0) && (buf_ena[1]==1'b1) ) ? 1'b1 : 1'b0;
  assign shift   =( (clk_rise == 1'b1) && (buf_ena[2]==1'b0) ) ? 1'b1 : 1'b0;

  always@(posedge i_clk)begin
    if(shift)
      rsv_data <= {rsv_data[30:0],buf_dat[2]};
  end

  always@(posedge i_clk)begin
    if(!i_rst_n)begin
      o_data	<=32'd0;
      o_valid <=1'b0;
    end else if(ena_rise==1'b1)begin
      o_data	<=rsv_data;
      o_valid <=1'b1;
    end else begin
      o_data	<=o_data;
      o_valid <=1'b0;
    end
  end

endmodule
