GKEでArgoを使ったカナリアリリースを実現する(完結編)

Posted at

概要

GKEでArgoを使ったカナリアリリースを実現する(セットアップ編)の続編になります。
前回は、Argoをセットアップして、GitOpsできるところまで確認しました。
今回は完結編となります。

構成図


構成要素

前提条件

環境

  • macOS Majave
  • kubectl Client v1.15.1
  • kubectl Server v1.12.8-gke.10
  • Google Cloud SDK 259.0.0(gcloudはこれに含まれる)

今回の流れ

完結編の大まかな流れがこちらです。

  1. 前回のおさらい
  2. Dockerイメージの更新された時はどうするのか?
  3. HELMのセットアップ
  4. GCRのセットアップ
  5. Dockerfileの修正
  6. CloudBuildのセットアップ
  7. ようやくカナリアリリース

手順

1. 前回のおさらい

前回のおさらいで、GitOpsができているか確認します。
guestbook/frontend-deployment.yamlでコンテナに割り当てるリソースを変更し、Commit、Pushしてみます。


# before
      - name: php-redis
        image: gcr.io/google-samples/gb-frontend:v4
        resources:
          requests:
            cpu: 100m
            memory: 100Mi

# after
      - name: php-redis
        image: gcr.io/google-samples/gb-frontend:v4
        resources:
          requests:
            cpu: 110m # スケールアップ
            memory: 110Mi # スケールアップ

ArgoのGUIで確認すると、新たにReplicasetが作成され、最終的に切り替わっていることが確認できます。
ArgoのREFRESHボタンを押すと、すぐに同期してくれます。
スクリーンショット 2019-08-28 15.20.00.png
スクリーンショット 2019-08-28 15.24.19.png

無事GitOpsによるデプロイが完了しました。
裏では、ArgoがManifestファイルを基にkubectl applyを実行しているようです。

2. Dockerイメージの更新された時はどうするのか?

ここまでやってみて、1つ疑問が浮かびます。
確かにManifestファイルが更新された時は、ArgoでGitHubにあるManifestファイルとの差分を検知し、
自動でデプロイが走ります。
しかし、 Dockerfileやアプケーションコードに変更があった場合はどうでしょうか?
例えばここ


      - name: php-redis
        image: gcr.io/google-samples/gb-frontend:v4 # タグがハードコードされている
        resources:
          requests:
            cpu: 110m
            memory: 110Mi

gb-frontend:v4 という形でDockerイメージのタグがハードコードされてしまっています。
例えばCloud build等のCIを使っている場合、アプリケーションに変更があったら自動でテスト、ビルドを行い、GCR等にDockerイメージをPushするかと思います。
しかし、この書き方だと毎回Dockerイメージのタグを書き換え(例えばv4→v5)ないと新しいDockerイメージがデプロイされません。
せっかくCIを使って自動化しているのに、毎回Dockerイメージのタグ変更をPull-Requestを出すのはしんどいな と思いました。
GitOpsじゃないと言われそうですが、どうせならここも自動化したいです。
そこで出てくるのがHelmのtemplate使った方法です。

3. HELMのセットアップ

Helmにはテンプレートの機能があり、公式のGitHubリポジトリではそのテンプレート機能を使ってタグを書き換えています。
サンプルはblue-greenですが、やることは基本的には同じです。

サンプル:https://github.com/argoproj/argocd-example-apps/tree/master/blue-green

やってみたが方がわかりやすいのこのまま進めます。


# Helmのインストール
$ brew install kubernetes-helm

# tillerのインストール
$ cd path/to/sourcecode # 今回の例だとexamples
$ cd guestbook
$ helm init
$ kubectl get pods --namespace kube-system | grep tiller

# HELMチャートの作成
$ APPNAME=guestbook # アプケーション名を設定
$ helm create $APPNAME
$ ls $APPNAME
Chart.yaml      charts          templates       values.yaml

# デフォルトで作成されるManifestファイルを削除
$ rm -rf guestbook/templates/*

# Manifestファイルをtemplateに移動
$ mv *.yaml guestbook/templates/
$ ls guestbook/templates/
frontend-deployment.yaml	frontend-service.yaml		ingress.yaml			redis-master-deployment.yaml	redis-master-service.yaml	redis-slave-deployment.yaml	redis-slave-service.yaml

上記の修正が終わったら、Commit,Pushしておきます。
次にArgoが同期するManifestファイルのパスが変わったので、修正しておきます。

$ argocd app edit $APPNAME

変更内容は以下の通りです。


# before
destination:
  namespace: default
  server: https://35.194.96.41
project: default
source:
  path: guestbook/
  repoURL: git@github.com:<your GitHub account>/examples.git
  targetRevision: master
syncPolicy:
  automated:
    prune: true

# after
destination:
  namespace: default
  server: https://35.194.96.41
project: default
source:
  path: guestbook/guestbook/ # ここのパスを修正
  repoURL: git@github.com:<your GitHub account>/examples.git
  targetRevision: master
syncPolicy:
  automated:
    prune: true

GUI上でもPathが修正されているいことを確認できます。
スクリーンショット 2019-08-29 15.04.53.png

Argoは、Helmに対応しているため特別な変更なく同期されました。
Helmの他、Kustomizeにも対応しているようです。詳細はこちらを参照してください。

4. GCRのセットアップ

次にDockerイメージをGCRにPushして、リポジトリを作成します。
guestbook/php-redis/Dockerfile をビルドしてイメージをGCRにPushします。

# setup
$ PROJECT_ID=<your GCP Project ID>
$ gcloud config set project ${PROJECT_ID}
$ gcloud auth configure-docker

# Build
$ cd path/to/sourcecode
$ cd guestbook/php-redis/
$ docker build -f Dockerfile -t asia.gcr.io/${PROJECT_ID}/${APPNAME}:stable .
$ docker images | grep ${APPNAME}
asia.gcr.io/<your GCP Project ID>/guestbook                         stable              0700c57dd8bc        26 seconds ago      357MB

# Push
$ docker push asia.gcr.io/${PROJECT_ID}/${APPNAME}:stable
$ gcloud container images list --repository asia.gcr.io/${PROJECT_ID}
NAME
asia.gcr.io/<your GCP Project ID>/guestbook

DockerイメージがGCRにPushされました。
次にGCRからGKEにデプロイしてみます。
以下のようにguestbook/guestbook/templates/frontend-deployment.yaml修正し、Commit、Pushします。
変更内容は以下の通りです。

# before
      - name: php-redis
        image: gcr.io/google-samples/gb-frontend:v4
# after
      - name: php-redis
        image: asia.gcr.io/<your GCP Project ID>/<your APPNAME>:stable

ArgoのGUIでも前回と同じように新たなReplicasetが作成され、デプロイされたことが確認できると思います。

5. Dockerfileの修正

現状guestbook/php-redis/DockerfileのままだとCloud Buildでbuildする際にコケるので、以下の箇所を修正し、Commit,Pushします。


# bofore
ADD guestbook.php /var/www/html/guestbook.php
ADD controllers.js /var/www/html/controllers.js
ADD index.html /var/www/html/index.html

# after
ADD guestbook/php-redis/guestbook.php /var/www/html/guestbook.php
ADD guestbook/php-redis/controllers.js /var/www/html/controllers.js
ADD guestbook/php-redis/index.html /var/www/html/index.html

6. CloudBuildのセットアップ

続いて、この処理をCloud Buildを使って自動化していきます。

ArgoのIPアドレス確認


$ kubectl get service argocd-server -n argocd | tail -n 1 | awk '{print $4}'
34.85.104.22

cloudbuild.yamlの作成

リポジトリのroot階層に、cloudbuild.yamlを作成し、Commit,Pushします。


timeout: 780s
steps:
- name: gcr.io/kaniko-project/executor
  args:
    - --destination=asia.gcr.io/$PROJECT_ID/guestbook:${COMMIT_SHA}
    - --cache=true
    - --cache-ttl=6h
    - --dockerfile=guestbook/php-redis/Dockerfile
- name: argoproj/argocd
  entrypoint: 'bash'
  args: ['-c', 'argocd login --insecure ${_ARGO_SERVER} --username admin --password ${_ARGOCD_PW} && argocd app set ${_PRJ} -p image.tag=${COMMIT_SHA} && argocd app sync ${_PRJ}']
substitutions:
  _PRJ: guestbook
  _ARGO_SERVER: <確認したArgoのIPアドレス>

処理内容をざっくり解説すると、指定したDockerfileを基にビルドし、guestbook:${COMMIT_SHA}という名前でGCRにPushしています。
${COMMIT_SHA}は、Cloud Buildで用意された変数です。詳細はは、こちらを参照してください。
次に、argocdコマンドを用いてログインし、argocd app set ${_PRJ} -p image.tag=${COMMIT_SHA}で新たにPushしたDockerイメージに変更しています。

Cloud Buildの設定

1. Cloud Build APIの有効化

Cloud Buildに移動します。APIが有効化されていない場合は、有効化してください。
スクリーンショット 2019-08-28 18.22.47.png

2. トリガーの設定
2-1. トリガーの作成
スクリーンショット 2019-08-28 18.23.28.png

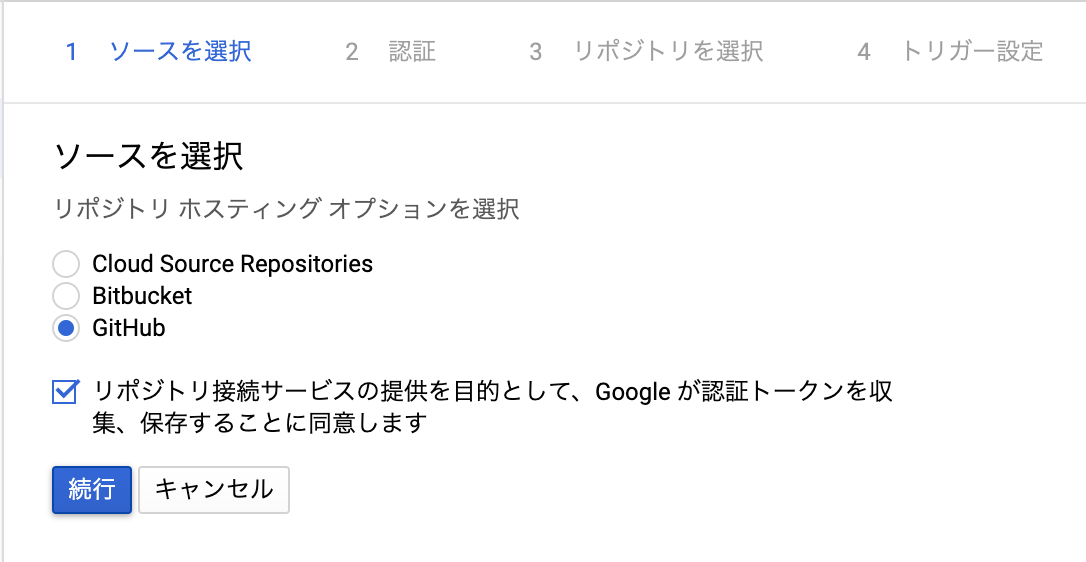

2-2. ソースを選択(GitHubを選択)
スクリーンショット 2019-08-28 18.23.58.png
2-3. リポジトリを選択(Forkしたexamplesリポジトリを選択)

スクリーンショット 2019-08-28 18.24.33.png

2-4. トリガーの作成

スクリーンショット 2019-08-29 9.57.40.png

無視されるフィルタに入れているのは、Manifestファイルに更新があった場合、GitHubとの同期で更新されるためです。
_ARGOCD_PWに関しては、Cloud Build内のArgoコマンドで使用しています。ここなんとかして暗号化したい。。

保存したら、トリガーを実行ボタンを押して、Cloud Buildを走らせてみます。
2つのビルドステップが成功すればOKです。

最後にguestbook/guestbook/templates/frontend-deployment.yamlのタグ部分をstableから{{ .Values.image.tag }}に修正し、Commit、Pushします。
変更内容は以下の通りです。


# before
      containers:
      - name: php-redis
        image: asia.gcr.io/<your GCP Project ID>/<your APPNAME>:stable

# after
      containers:
      - name: php-redis
        image: asia.gcr.io/<your GCP Project ID>/<your APPNAME>:{{ .Values.image.tag }}

ちなみにこの{{ .Values.image.tag }}という値は、guestbook/guestbook/values.yamlに設定されているものです。
このあたりは、Helmの話なので割愛します。

7. ようやくカナリアリリース

お待たせしました。
guestbook/guestbook/templates/frontend-deployment.yamlを以下のように修正し、Commit,Pushします。

apiVersion: argoproj.io/v1alpha1  # 変更
kind: Rollout  # 変更。ここでようやくargo-rolloutsを登場
metadata:
  name: frontend
spec:
  selector:
    matchLabels:
      app: guestbook
      tier: frontend
  replicas: 3
  template:
    metadata:
      labels:
        app: guestbook
        tier: frontend
    spec:
      containers:
      - name: php-redis
        image: asia.gcr.io/<your GCP Project ID>/guestbook:{{ .Values.image.tag }} # GCP Project IDを修正
        resources:
          requests:
            cpu: 110m
            memory: 110Mi
        env:
        - name: GET_HOSTS_FROM
          value: dns
          # If your cluster config does not include a dns service, then to
          # instead access environment variables to find service host
          # info, comment out the 'value: dns' line above, and uncomment the
          # line below:
          # value: env
        ports:
        - containerPort: 80
  # ここから下を追記
  minReadySeconds: 30 # 30秒待つ?
  revisionHistoryLimit: 3 # 3世代保持。つまり3世代までロールバック可能。
  strategy:
    canary:
      steps:
      - setWeight: 20  # 全体トラフィックの20%を
      - pause:
          duration: 20  # 20秒間新しいアプケーションに流す
      - setWeight: 50  # 次に全体トラフィックの50%を
      - pause:
          duration: 20  # 20秒間新しいアプケーションに流す

しばらくすると、rolloutsリソースが作成されていることが分かります。
スクリーンショット 2019-08-29 15.44.35.png

次にカナリアリリースできているかどうかを確認するためにguestbook/php-redis/index.htmlGuestbook ver.2に修正し、Commit,Pushします。

# before
      <h2>Guestbook</h2>
# before
      <h2>Guestbook ver.2</h2>

しばらくするとカナリアリリースが走るので、ブラウザで何度かアクセスするとGuestbook ver.2が何度か1度表示されるようになると思います。
スクリーンショット 2019-08-29 11.37.19.png

最終的には、Guestbook ver.2のみ表示されるようになるはずです。

参考文献

この記事は以下の情報を参考にして執筆しました。
Helmの概要とChart(チャート)の作り方
