AtomでUML図を描く

概要

表計算ソフトで図を描くのに疲れたのと、図をバージョン管理するのが微妙だったのですが、AtomとPlantUMLがこの問題を解決してくれそうな気がしてます。

テキストであればバージョン管理との親和性も良いですね。

• Atom(https://atom.io/):
  素晴らしいエディタです。これ以上の説明はいらないでしょう。
• PlantUML(http://plantuml.com/):
  テキストからUML図を生成するツールです。専用の言語でUMLを書くことになりますが、シンプルなので学習コストは高くありません。

PlantUMLは実行可能JARファイルでも提供されているため、テキストから図を生成することは簡単に試せます。
また、PlantUMLの公式サイトでは入力されたテキストから動的に図を生成するサンプルが動作するため、とりあえずPlantUMLに触ることも簡単です。

Installation

私の環境(ソフトウェア)は以下の通りです。

- macOS: 10.12.4
  software:
    - Atom: 1.16.0
      packages:
        - plantuml-viewer: 0.7.1
        - language-plantuml: 0.2.0
    - MacPorts: 2.4.1
      ports:
        - Graphviz: 2.40.1_1

Atomのpackgeのplantuml-viewerが "AtomでUML図を描く" をすべてやってくれます。最高のpackageです。language-plantumlは .plantuml ファイルをSyntax highlightingしてくれます。便利なpackageです。

Windowsでも同様の環境を構築してPlantUMLできますが、手元に環境がないため詳細を書けません。

MacPorts and ports

MacPortsはmacOS用のパッケージ管理システムです。今回はPlantUMLに図を描画させるためにGraphvizが必要なので、これでGraphvizをインストールします。

MacPortsは https://www.macports.org/ からダウンロードできます。ダウンロードしたインストーラを実行します。これで port コマンドが使えるようになります。

Graphvizは次のコマンドでインストールします。これで dot コマンドが使えるようになります。

$ sudo port install graphviz
...
$ which dot
/opt/local/bin/dot

Atom and packages

Atomは素晴らしいエディタです。これでplantumlを書きます。

Atomは https://atom.io/ からダウンロードできます。私はダウンロードしたZIPを解凍して /Applications に設置してます。

packagesはAtomのメニューの Atom > Preferences... ⌘, からの Settings > Install でpackage毎に検索してインストールします。

plantuml-viewerのSettingsの Graphviz Dot Executable に dot のパス( /opt/local/bin/dot )を設定します。インストールしたpackageのSettingsはAtomのメニュー Atom > Preferences... ⌘, からの Settings > Packages の各packageのSettingsボタンで遷移できます。

Demo

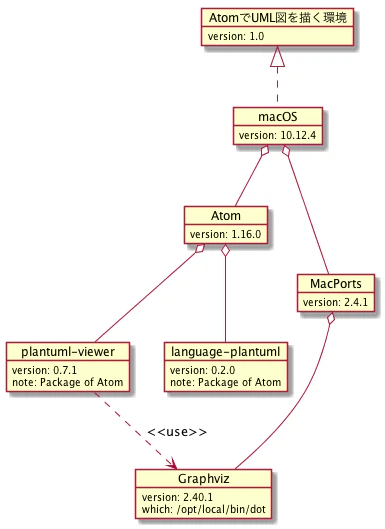

例として "AtomでUML図を描く環境" を描いてみました。plantumlの書き方は模索中です。(肝心のUML図に自信がないです...)

.plantuml ファイルをAtomでオープンしてメニューの Packages > PlantUML Viewer > Toggle View ^⌥P を実行するか ctrl-alt-p で図のプレビューが表示されます。プレビューは .plantuml を変更する度に更新されます。

env.plantuml


plantuml-viewerのpreviewを Save As... する際に、ファイル名に .png を付けるとPNGイメージで保存できます。拡張子がない場合はEPSになるようです。(SVGも出力できます)

plantumlの基本的な書き方は公式サイトが参考になります。
