エクストラパッケージの概要
エクストラパッケージには以下の様な機能が内包されている。
- トランスフォームコントロール (オブジェクト操作を可能にする。)
- オービットコントロール(カメラ操作を可能にする機能)
- 背景 (Environment) の追加
- オーディオ再生
- グリッド表示
- ギズモ表示
- GLTF の使用
- スカイオブジェクトの使用
- HTML オブジェクト (3D シーンの中で HTML を扱うもの)
以上のように、3D で描画しているんだったらこれをは入れたいよねって基本的な拡張パッケージとなっている。
個人的には最初っから入れる選択をしていいものだと思うので、@threlte/core のインストールと一緒にこちらもインストールしておきたい。
エクストラパッケージの利用
ここでは上記からいくつかの利用用途を記載しておく。
エクストラパッケージをインストールする
Threlte のエクストラパッケージは @threlte/extra というパッケージでまとめられている。
npm install -D @threlte/extra

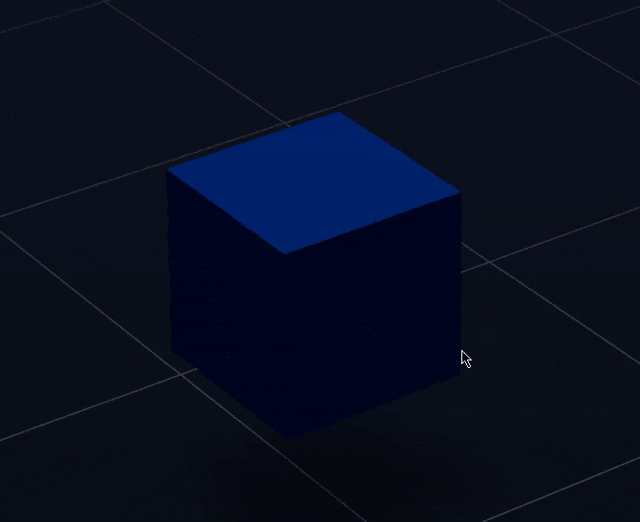

オービットコントロール
ビューポート上で
以下の例では、autoRotate と autoRotateSpeed={} 属性が設定されているため、ターンテーブルの様にオブジェクトの周りを周回するような動きを設定しています。
<script>
import { T, Canvas } from '@threlte/core'
+ import { OrbitControls } from '@threlte/extras'
</script>
<!-- 各種シーン設定は省略 -->
<T.PerspectiveCamera
makeDefault
position={[-10, 10, 10]}
fov={15}
>
<!-- カメラのオービットコントロールを設定 -->
<!-- autoRotate と autoRotateSpeed を追加、enableZoom を false に設定 -->
+ <OrbitControls
+ autoRotate
+ enableDamping
+ autoRotateSpeed={0.5}
+ target.y={1.5}
+ />
</T.PerspectiveCamera>
グリッドの表示
ビューポート上にグリッド表示を追加します。
cellColor 属性でグリッドの色を設定したり、fadeDistance 属性でカメラの距離に応じてフェイドを書ける処理を設定できます
<script>
import { T, Canvas } from '@threlte/core'
+ import { Grid } from '@threlte/extras'
</script>
<!-- 各種シーン設定は省略 -->
+<Grid
+ position.y={-0.001}
+ cellColor="#ffffff"
+ sectionColor="#ffffff"
+ sectionThickness={0}
+ fadeDistance={25}
+ cellSize={2}
+/>

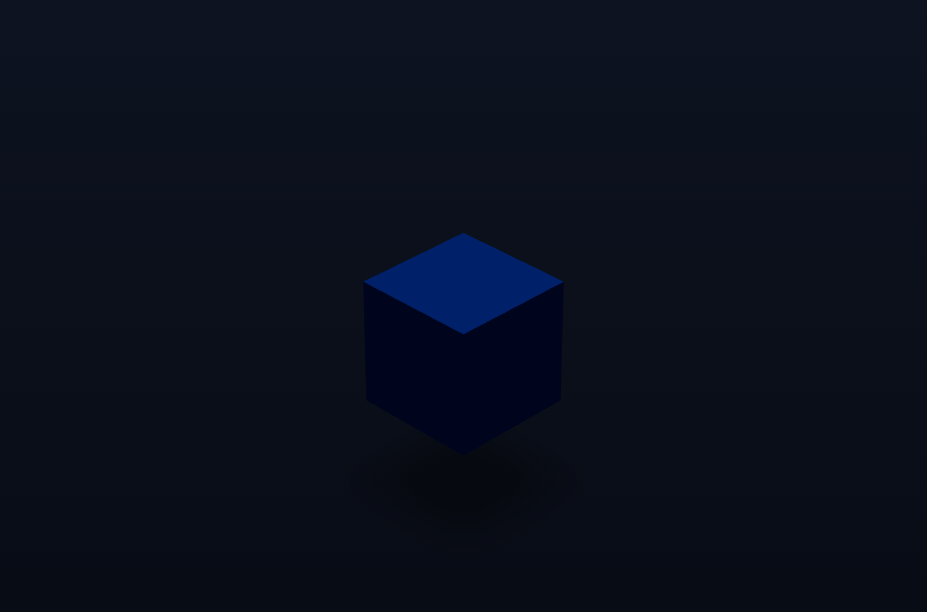

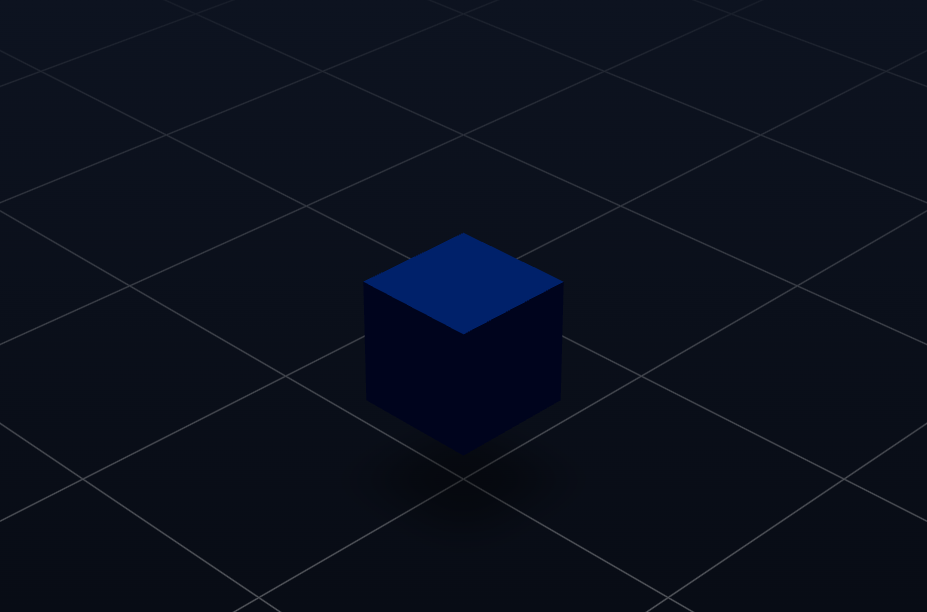

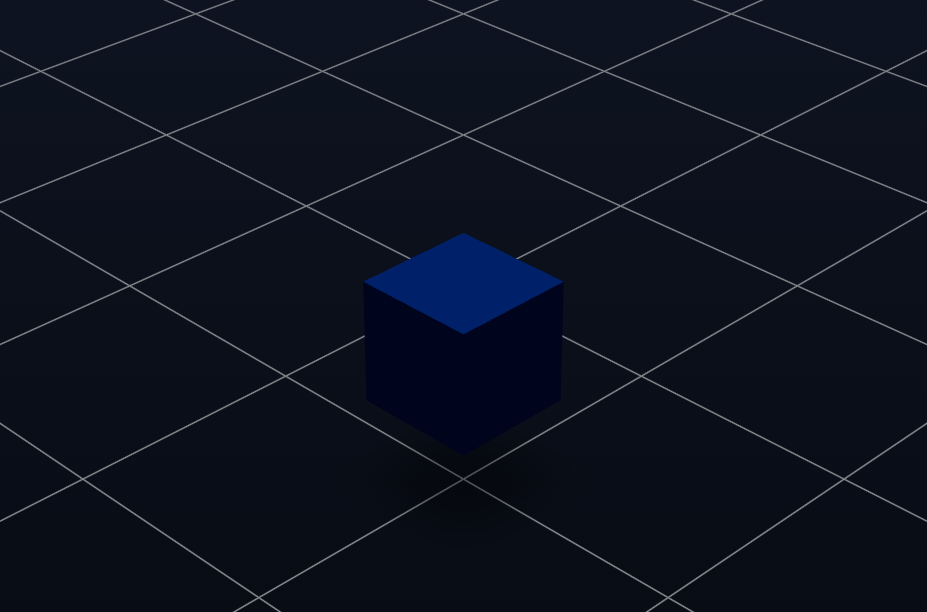

| グリッド無し | グリッド有り | フェード在り |
|---|---|---|
 |
 |
 |

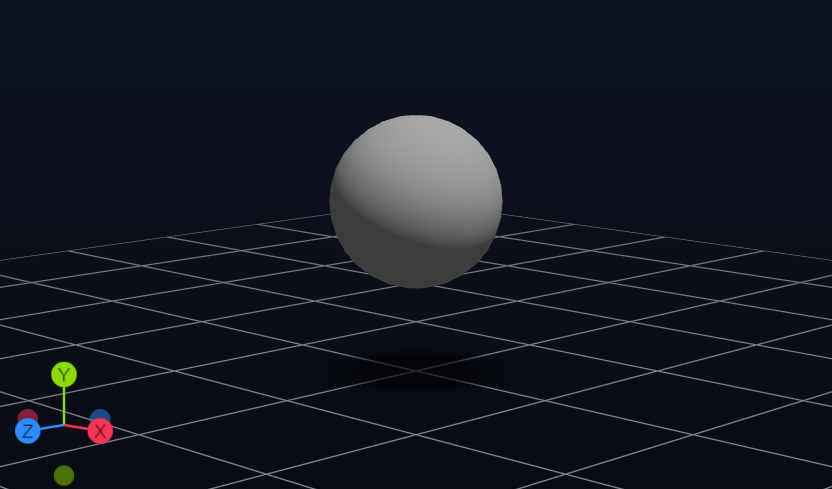

ギズモを追加する
ギズモを追加するには <Gizmo> コンポーネントを使用する。
<script lang="ts">
import { T } from '@threlte/core';
+ import { Grid, OrbitControls, ContactShadows, Gizmo } from '@threlte/extras';
</script>
<!-- 各種シーン設定は省略 -->
+<Gizmo horizontalPlacement="lef" />

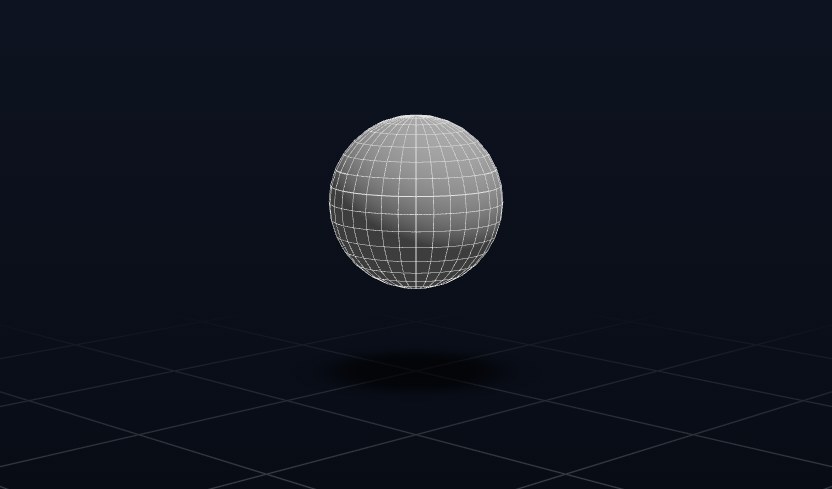

エッジ表示を行う
エッジの描画色を変更するコンポーネント。
<Edges> コンポーネントを使用する。
この際、エッジの色が対象オブジェクトの色で隠れてしまうため、場合によって対処が必要。
<script lang="ts">
import { T } from '@threlte/core';
+ import { Edges } from '@threlte/extras';
</script>
<T.Mesh position={[0, 2, 0]}>
<T.SphereGeometry />
<T.MeshStandardMaterial />
+ <Edges color="white" />
</T.Mesh>
スカイオブジェクトの追加
スカイ (Sky) オブジェクトは、ライティング及び背景に対して影響を及ぼすオブジェクト。
もともと、Three.js の Sky 実装をもとにしているとのこと。
これの配置には <Sky> を使用する。
<script lang="ts">
import { T } from '@threlte/core';
import { OrbitControls, Sky } from '@threlte/extras';
</script>
<T.PerspectiveCamera makeDefault position={[-15, 0, 15]} fov={15} far={10000}>
<OrbitControls enableZoom={true} enableDamping target.y={1.5} />
</T.PerspectiveCamera>
<Sky />
<T.Mesh position.y={1.2}>
<T.SphereGeometry />
<T.MeshStandardMaterial roughness={0.0} metalness={1.0} />
</T.Mesh>

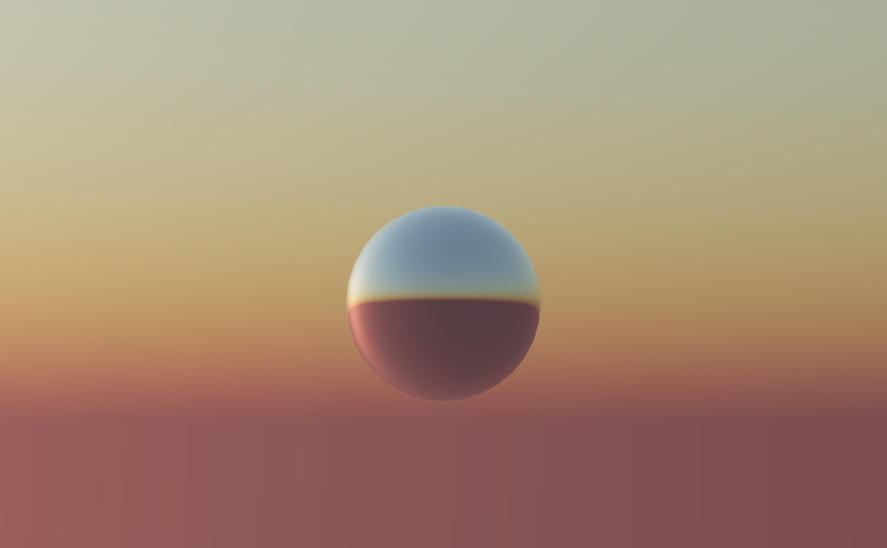

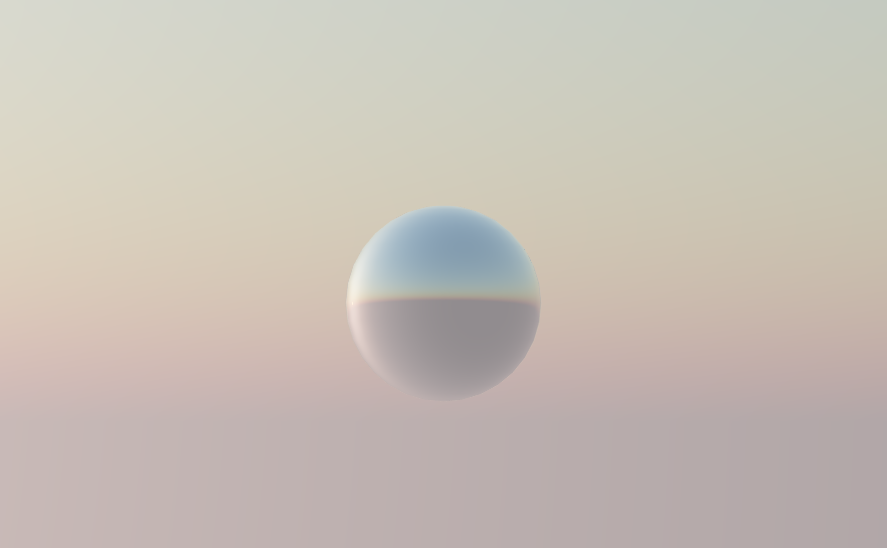

パラメーターを変えることで、日中から真夜中まで表現できる。
<Sky
setEnvironment={true}
elevation={0.15}
turbidity={10.0}
rayleigh={3.0}
azimuth={180.0}
mieCoefficient={0.005}
mieDirectionalG={0.7}
/>

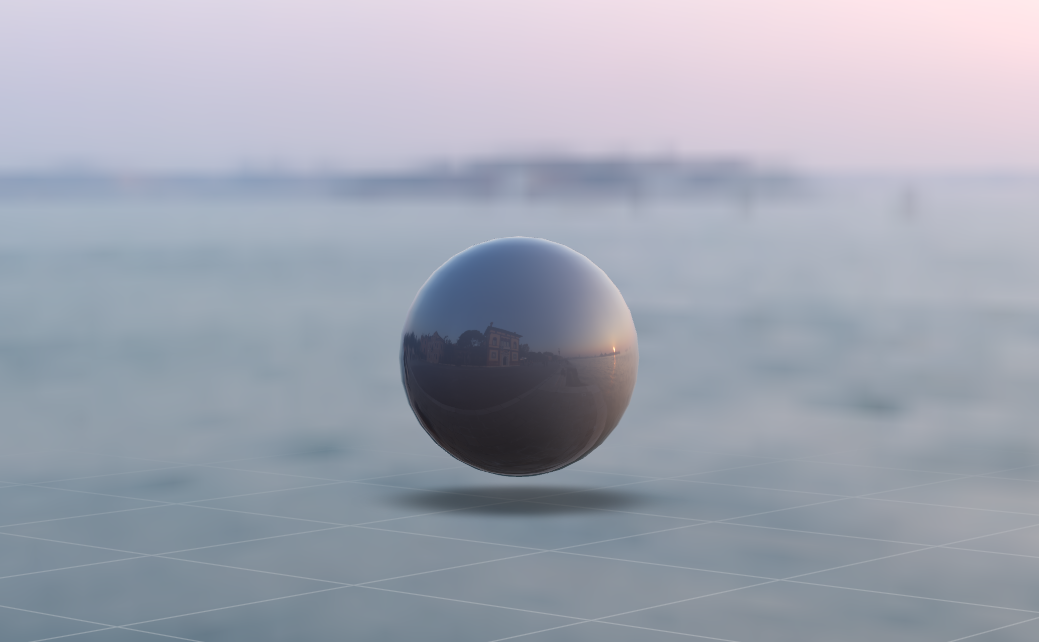

背景 (Environment) の追加
背景 (Environment) は、シーンに対して球面状に背景を設定します。
また、対応画像からのライティングにも対応するので、HDRI を使用したライティングにも対応します。
以下では、
<script>
import { T, Canvas } from '@threlte/core'
+ import { Environment } from '@threlte/extras'
</script>
<!-- 各種シーン設定は省略 -->
<!-- files に対象ファイルのパスを指定。今回は Three.js のサンプルから直接ロード -->
<Environment
files={'https://raw.githubusercontent.com/mrdoob/three.js/dev/examples/textures/equirectangular/venice_sunset_1k.hdr'}
isBackground={true}
/>
<!-- 分かりやすいように反射率高め設定 (roughness={0}) の球体を配置 -->
<T.Mesh position.y={1.2}>
<T.SphereGeometry />
<T.MeshStandardMaterial color="grey" roughness={0.0} />
</T.Mesh>
