【Azure】Bicepを用いてストレージアカウントへ接続するプライベートエンドポイントを作成する。

1. はじめに

1-1 ご挨拶

初めまして、井村と申します。
今更ですが Azure リソースをデプロイするドメイン固有言語 (DSL) であるBicepが使いやすいそうです。プライベートエンドポイントはよく利用するAzureサービスなので今回デプロイしてみました。備忘録として記事にします。

1-2 対象読者

• Azureに興味がある
• Bicepに興味がある

1-3 成果物

プライベートエンドポイントをデプロイすると自動的にNICが生成されます。今回はストレージアカウント用のプライベートエンドポイント、ストレージアカウント、プライベートDNSゾーンをデプロイします。

図1 システム構成

※事前にAzureアカウントは作成済みです。Azure CLI、Bicepはインストール済みです。

2. テンプレートの構成について

今回利用するBicepテンプレートは以下になります。

main.bicep

bicep

// ---- 変数宣言 ----
@description('システムコード')
param systemCode string = 'hawk'

@description('リージョンはリソースグループと同様')
param location string = resourceGroup().location

@description('仮想ネットワーク名')
param virtualNetworkName string = 'vnet-${systemCode}'

@description('サブネット名')
param snetName string = 'snet-${systemCode}-private-endpoint'

@description('仮想ネットワーク用のプレフィックス')
param addressPrefix string = '10.0.0.0/16'

@description('サブネット用のプレフィックス')
param subnetPrefix string = '10.0.0.0/24'

@description('ストレージアカウント名')
param storageAccountsName string = 'st${systemCode}${uniqueString(resourceGroup().id)}'

@description('プライベートエンドポイント名')
param privateEndpointName string = 'private-endpoint-${storageAccountsName}'

@description('プライベートDNSゾーン名')
param privateDnsZonesName string = 'pdnsz-privatelink.${environment().suffixes.storage}'

@description('仮想ネットワークリンク名')
param virtualNetworkLinkName string = '${privateDnsZonesName}-${virtualNetworkName}'

// ---- 仮想ネットワーク作成 ----
resource virtualNetwork 'Microsoft.Network/virtualNetworks@2020-11-01' = {
  name: virtualNetworkName
  location: location
  properties: {
    addressSpace: {
      addressPrefixes: [
        addressPrefix
      ]
    }
    subnets: [
      {
        name: snetName
        properties: {
          addressPrefix: subnetPrefix
        }
      }
    ]
  }
  resource subnet1 'subnets' existing = {
    name: snetName
  }

}

// ---- プライベートDNSゾーン作成 ----
resource privateDnsZones 'Microsoft.Network/privateDnsZones@2018-09-01' = {
  name: privateDnsZonesName
  location: 'global'
  resource storageAccountsRecord 'A' = {
    name: storageAccountsName
    properties: {
      ttl: 3600
      aRecords: [
        {
          ipv4Address: first(first(privateEndpoint.properties.customDnsConfigs).ipAddresses)
        }
      ]
    }
  }
  resource link 'virtualNetworkLinks' = {
    name: virtualNetworkLinkName
    location: 'global'
    properties: {
      registrationEnabled: false
      virtualNetwork: {
        id: virtualNetwork.id
      }
    }
  }
}

// ---- ストレージアカウント作成 ----
resource storageAccounts 'Microsoft.Storage/storageAccounts@2022-05-01' = {
  name: storageAccountsName
  location: location
  sku: {
    name: 'Standard_LRS'
  }
  kind: 'StorageV2'
  properties: {
    accessTier: 'Hot'
  }
  resource spc 'privateEndpointConnections' = {
    name: storageAccountsName
    properties: {
      privateEndpoint: {}
      privateLinkServiceConnectionState: {
        status: 'Approved'
      }
    }
  }
}

// ---- プライベートエンドポイント作成 ----
resource privateEndpoint 'Microsoft.Network/privateEndpoints@2020-11-01' = {
  name: privateEndpointName
  location: location
  properties: {
    privateLinkServiceConnections: [
      {
        name: privateEndpointName
        properties: {
          privateLinkServiceId: storageAccounts.id
          groupIds: [
            'blob'
          ]
        }
      }
    ]
    subnet: {
      id: virtualNetwork::subnet1.id
    }
  }
}

3. 構築

それでは、構築始めます。リソースグループはAzure CLIで作成します。

3-1 リソースグループの作成

bash

# Azureへログイン
az login

# 変数宣言
systemCode=hawk
myResourceGroup="rg-$systemCode"
location=japaneast

# リソースグループの作成
az group create -l $location -n $myResourceGroup

3-2 各Azureサービスの作成

項番2で記述したBicepテンプレートを利用して各Azureサービスをデプロイします。

bash

# Azureへログイン
az login

# 変数宣言
systemCode=hawk
myResourceGroup="rg-$systemCode"
location=japaneast

# Azureサービスの作成
az deployment group create --resource-group $myResourceGroup --template-file main.bicep

4. 設定確認

デプロイされた各Azureサービスにて私が今まで気にしてなかったり、勉強になった部分を紹介いたします。

4-1 プライベートDNSゾーン

4-1-1 レコード

Aレコードの名前を変数storageAccountsNameで定義、IPアドレスをプライベートエンドポイントから取得しています。

bicep

  resource storageAccountsRecord 'A' = {
    name: storageAccountsName
    properties: {
      ttl: 3600
      aRecords: [
        {
          ipv4Address: first(first(privateEndpoint.properties.customDnsConfigs).ipAddresses)
        }
      ]
    }

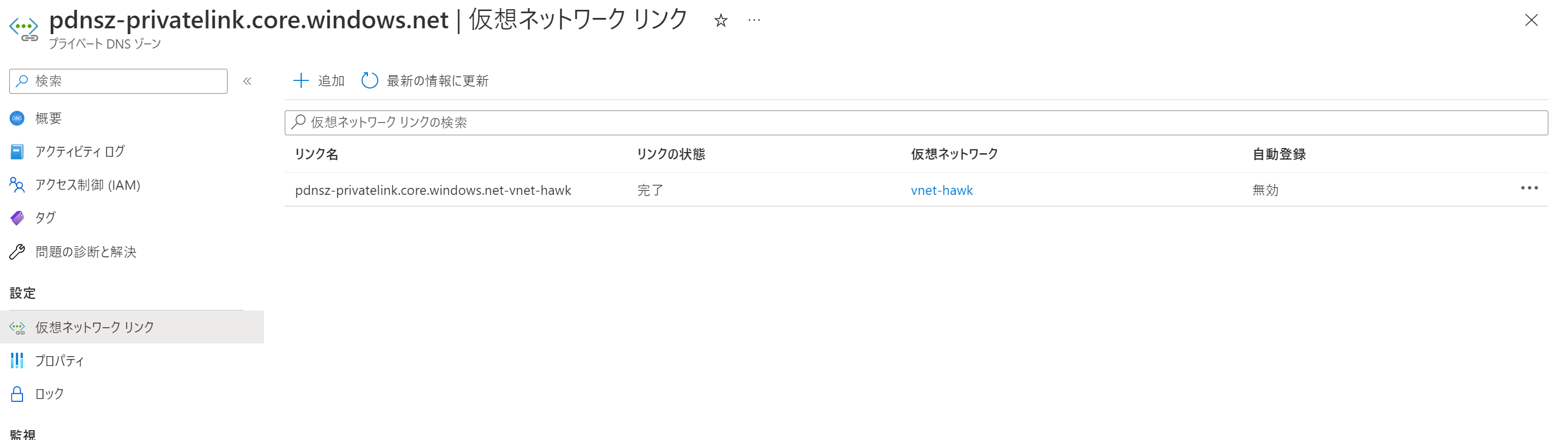

4-1-2 仮想ネットワークリンク

このような設定がありましたね。勉強不足でございました。
以下リンクの抜粋になります。
「zure でプライベート DNS ゾーンを作成したら、仮想ネットワークをそれにリンクする必要があります。 リンクされると、その仮想ネットワークでホストされている VM はプライベート DNS ゾーンにアクセスできるようになります。」
仮想ネットワーク リンクとは

bicep

  resource link 'virtualNetworkLinks' = {
    name: virtualNetworkLinkName
    location: 'global'
    properties: {
      registrationEnabled: false
      virtualNetwork: {
        id: virtualNetwork.id
      }
    }
  }

4-2 ストレージアカウント

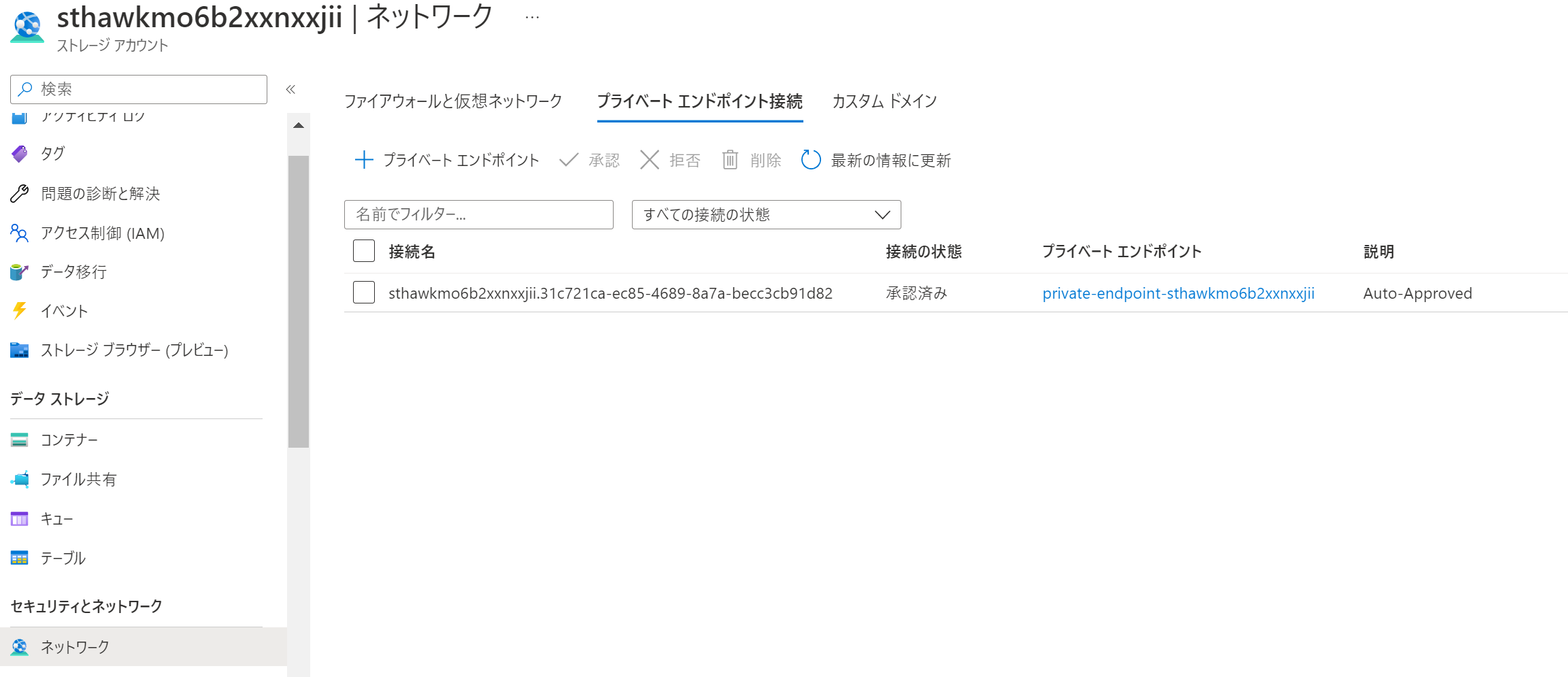

4-2-1 エンドポイントコネクション(接続)

こちらも必須でしたので設定しました。

bicep

  resource spc 'privateEndpointConnections' = {
    name: storageAccountsName
    properties: {
      privateEndpoint: {}
      privateLinkServiceConnectionState: {
        status: 'Approved'
      }
    }
  }

5. 動作確認

Azureポータルから手動で仮想マシンを作成しました。その仮想マシンにログインし、ドメイン名からIPアドレスを確認しました。
結果、プライベートIPアドレスを取得することができました。

6. デプロイ時のエラー

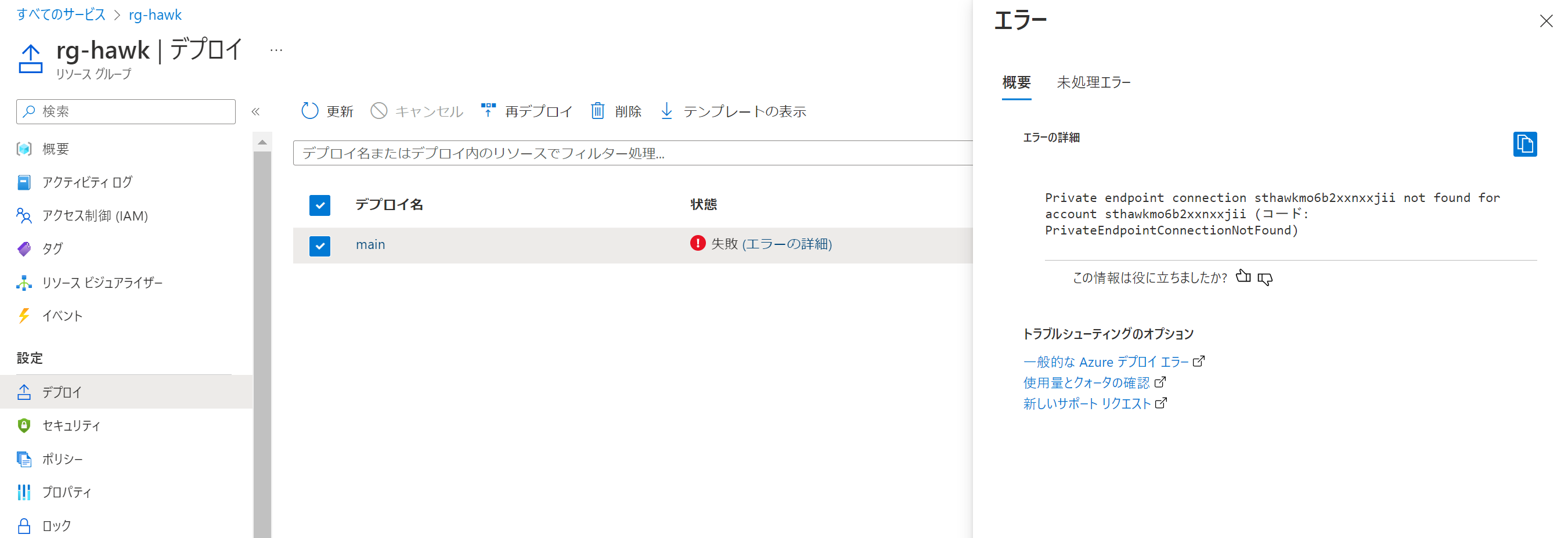

今回Bicepテンプレートを用いてデプロイすると以下のエラーメッセージが表示されます。

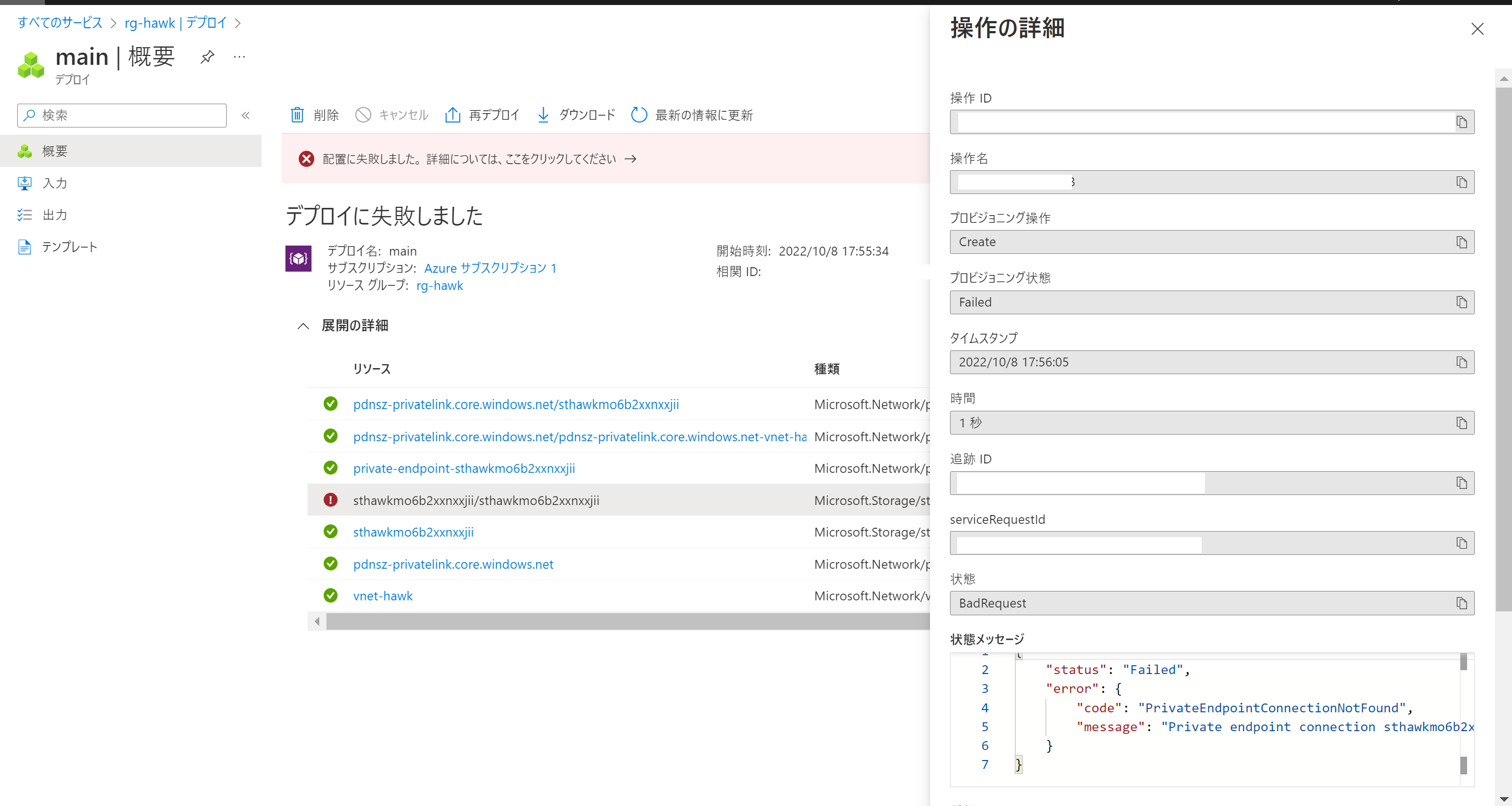

操作の詳細は以下になります。
プロビジョニングステータスが「Failed」となっています。
色々と調べてみましたが、これといった記事がみつかりませんでした。
リソースのメタデータプロパティでリソース自体の機能には問題ないらしい。。たしかにプロビジョニング操作は「Create」で動作確認にも影響はありませんでした。情報を求む。

7. おわりに

本記事を最後まで読んで頂きましてありがとうございます。
デプロイエラーが発生し、結論を出すまでの過程において様々な情報を読み漁りました。
日々勉強だなと思いました。
